Se caracterizan por recibir voltaje directo (VCD) de la tarjeta principal del condensador en arreglo de 3 fases para poder variar la frecuencia y el voltaje de trabajo, gracias a la tecnología de electrónica de potencia y al monitoreo de los 6 sensores que avisan a la tarjeta el requerimiento del sistema y así variar la velocidad de rotación, debido a que tienen un rotor con campos magnéticos permanentes y bobinados en el estator de la misma resistencia.

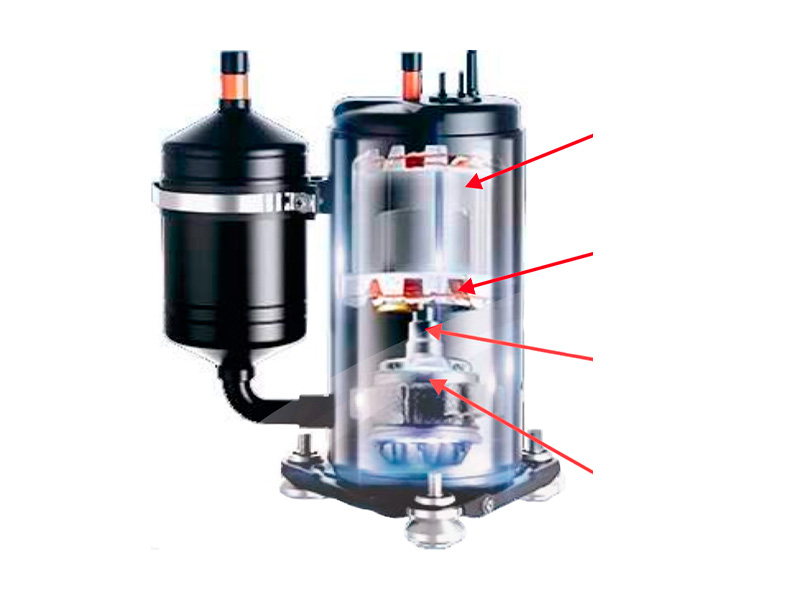

1

Motor con campos magnéticos permanentes

2

Estator con bobinados iguales

3

Flecha con acero al alto temple

4

Camara de compresión tipo rotativo de alta eficiencia

NOTA: Para realizar estas pruebas des energiza el mini split pasando los térmicos que lo alimentan a OFF.

PRUEBAS A TIERRA

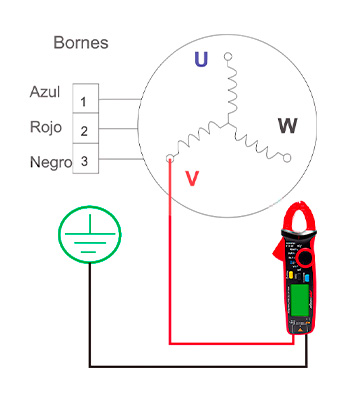

Con el multímetro configurado en medición de continuidad revisa que no exista alguna bobina aterrizada, utilizando tus guantes coloca la terminal positiva del multímetro sobre el borne V y la negativa sobre cualquier parte metálica del compresor donde NO tenga pintura, NO SE DEBE ESCUCHAR EL BEEP, en caso de detectar bobina aterrizada se debe reemplazar el compresor porque puede causar daño en la tarjeta del condensador.

Video

PRUEBAS DE CONTINUIDAD

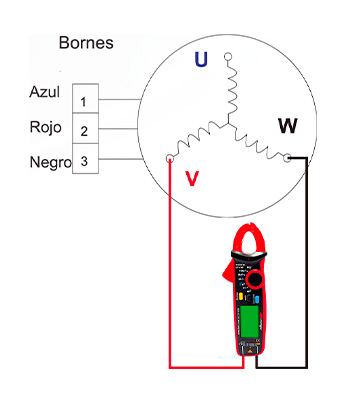

Configura el multímetro en medición de continuidad y, utilizando tus guantes, coloca cada terminal sobre cada par de bornes VW, VU y WU SE DEBE ESUCHAR EL BEEP en cada medición, en caso de detectar un par sin continuidad es necesario reemplazar el compresor.

Video

PRUEBAS DE RESISTENCIA

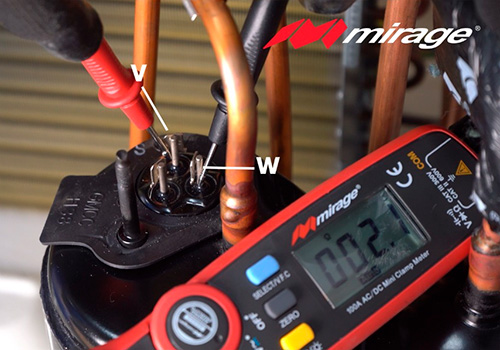

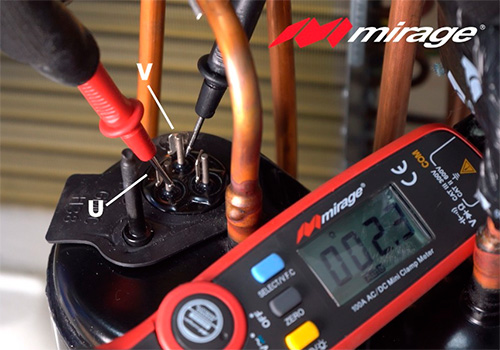

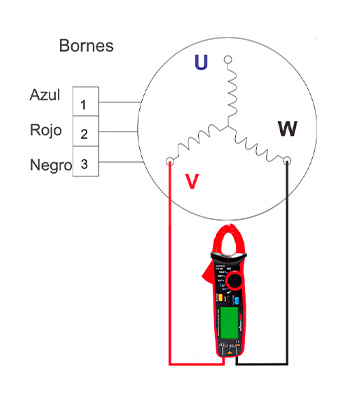

Configura el multímetro en medición de resistencia, y utilizando tus guantes revisa los ohms de cada bobinado revisando de par en par VW, VU y WU, en la medición deben ser iguales RVW=RVU=RWU, en el caso de no ser así el compresor tiene un daño en su bobinado.

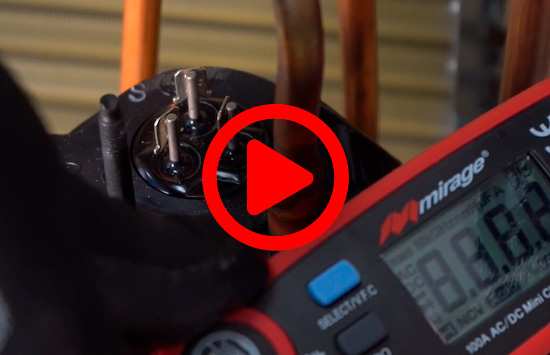

Video
