DEFINICIÓN DE INSTALACIÓN ELÉCTRICA
Cuando hablamos de alimentación eléctrica nos referimos al conjunto de sistemas que generan, trasmiten, distribuyen y reciben la energía eléctrica para su utilización.
Escuchar
Escuchar

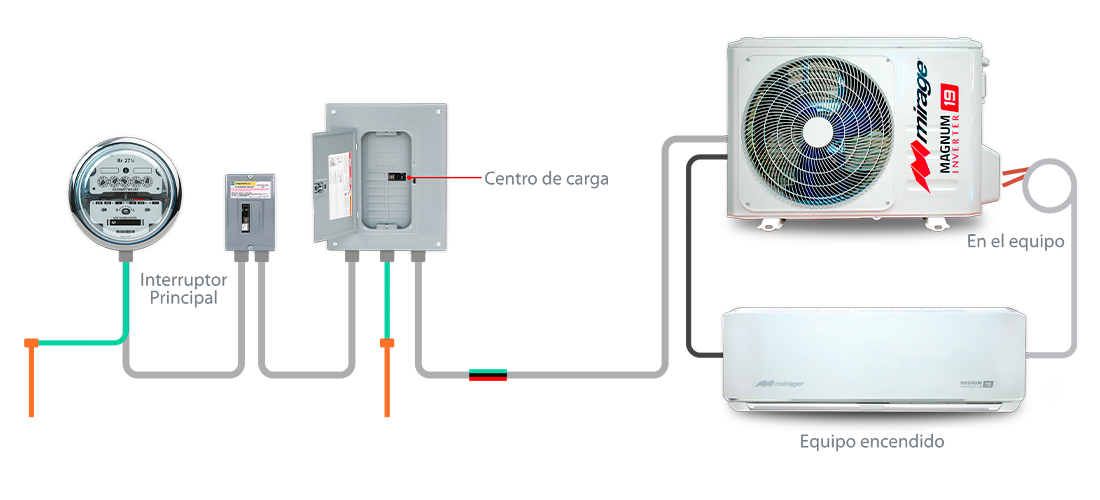

INSTALACION ELECTRICA EN BASE A LA NOM.
Escuchar
En el Artículo 440 de la NOM-001-SEDE-2012 es donde se mencionan los materiales que están autorizados para una instalación eléctrica en equipos de aire acondicionado y refrigeración.

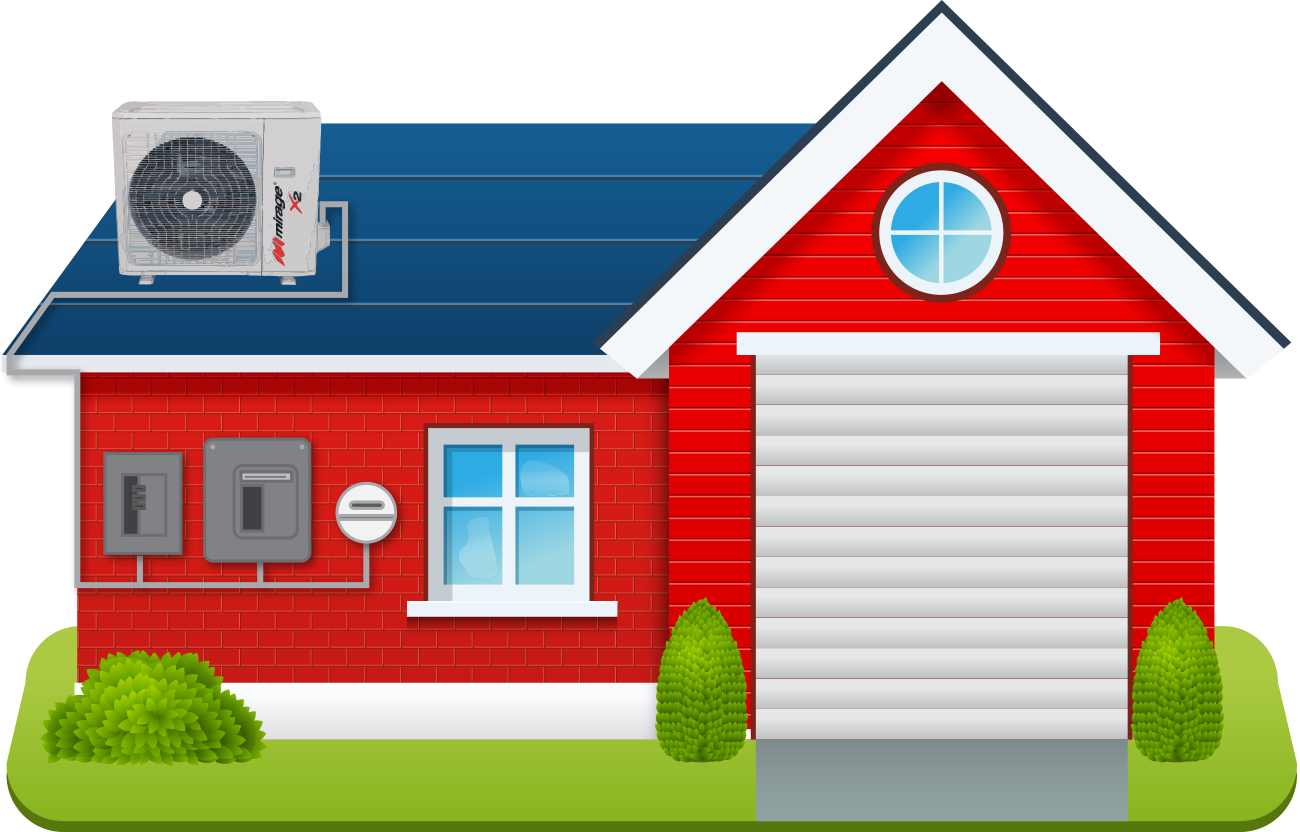

Coloca el cursor sobre cada punto para ver su descripción.
1
El interruptor termo magnético debe ser de clase HACR.
LRA: Amperaje a Rotor Bloqueado.
RLA: Amperaje a Carga Plena.
OD: Motor externo del equipo.
MCA: Ampacidad Mínima del Circuito(1.25xRLA)+OD
Valor Mínimo de Interruptor: (1.75xRLA)+OD
Valor Máximo de Interruptor: (2.25xRLA)+OD
(ver artículo 240).
PROTECCIÓN CONTRA SOBRE CORRIENTE
Se debe elegir la protección con base a los datos de placa (LRA, RLA y OD) y escoger el centro de carga adecuado al interruptor para evira falso contacto.El interruptor termo magnético debe ser de clase HACR.
LRA: Amperaje a Rotor Bloqueado.
RLA: Amperaje a Carga Plena.
OD: Motor externo del equipo.
MCA: Ampacidad Mínima del Circuito(1.25xRLA)+OD
Valor Mínimo de Interruptor: (1.75xRLA)+OD
Valor Máximo de Interruptor: (2.25xRLA)+OD
(ver artículo 240).
2
En el caso de equipos 110, podemos acarrear el tendido de tierra junto con el suministrado en el centro de carga principal. Debemos evitar el paralelismo (ver artículo 250).
PUESTA TIERRA
Se debe instalar varilla de tierra para esa, debido a que las descargas de las dos líneas de alimentación en equipos 220 deben descargar por este circuito de protección.En el caso de equipos 110, podemos acarrear el tendido de tierra junto con el suministrado en el centro de carga principal. Debemos evitar el paralelismo (ver artículo 250).
3
ALAMBRADO Y MÉTODO DE SELECCIÓN
Para seleccionar el calibre del cableado revisemos el artículo 300, donde debemos tomar en cuenta la temperatura ambiente, la separación de la canalización de la loza para obtener el factor de corrección por temperatura, para después elegir el calibre en la tabla de ampacidades.
4
En el caso de los equipos monofásicos, serán 3 cables (línea, neutro y tierra) (ver artículo 344).
CANALIZACIÓN
Las canalizaciones utilizadas para alimentación del aire acondicionado deben estar calculadas para la carga nominal de placa y llevarán 3 cables en su interior (2 líneas y 1 tierra).En el caso de los equipos monofásicos, serán 3 cables (línea, neutro y tierra) (ver artículo 344).
Escuchar
Importancia de la tierra física
Al finalizar tu instalación debes verificar que el suministro y distribución del voltaje sea el correcto para el funcionamiento del equipo, ( 115-127 ó 208-230 volts).

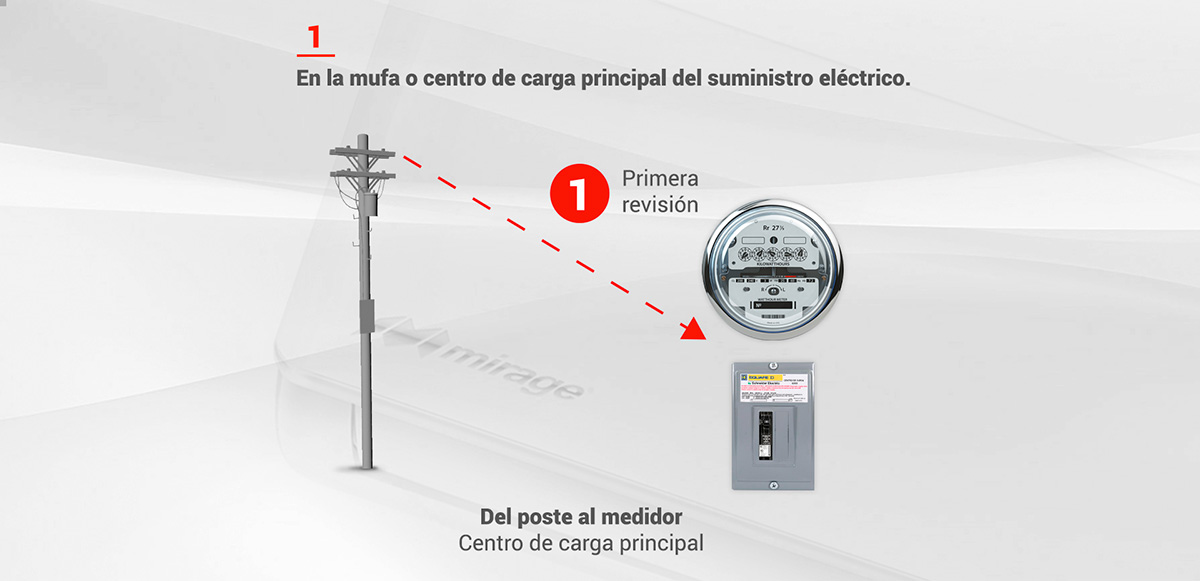

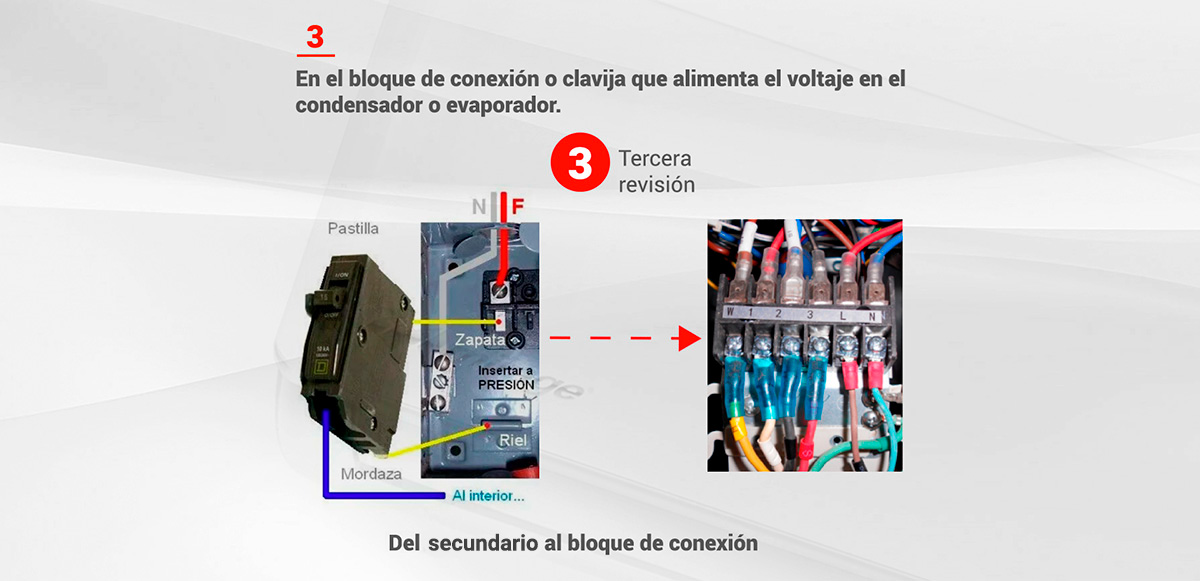

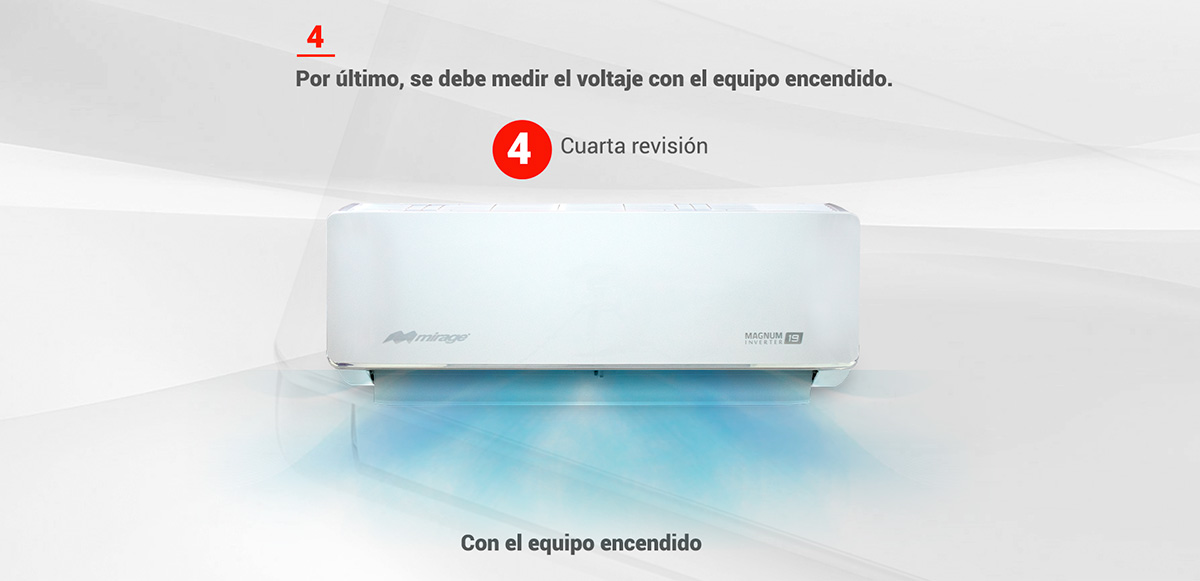

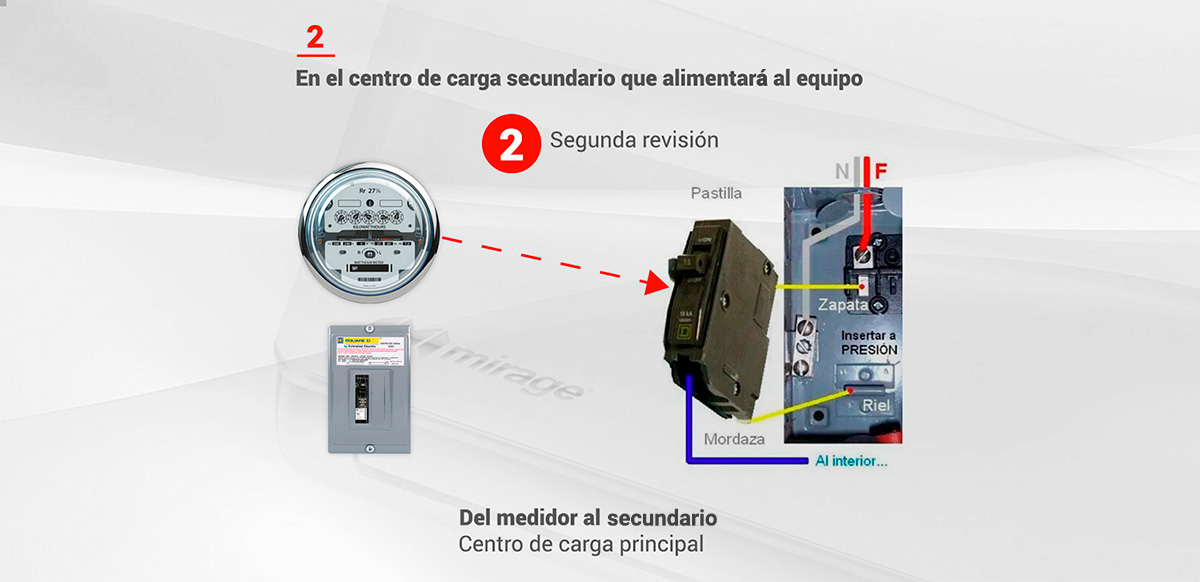

Verifica el voltaje en estos 4 puntos:
Clic sobre cada punto para ver su descripción.
1
2
3
4

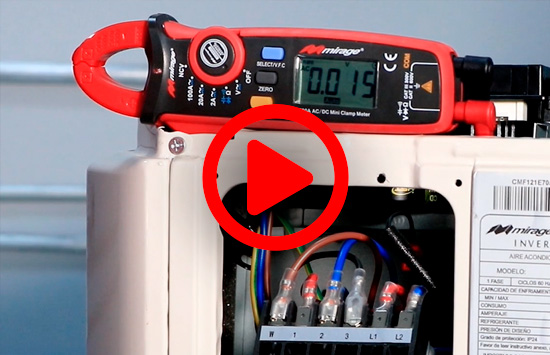

Verificación de correcto suministro de voltaje a Mini Split
Escuchar
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
