Instalación consideraciones
Ubicación de equipos

RECOMENDACIONES PARA LA CORRECTA UBICACIÓN DE LOS EQUIPOS DE AA MINI SPLIT

La correcta ubicación de los equipos de aire acondicionado, representa uno de los aspectos más relevantes para lograr un enfriamiento adecuado, sobre todo, generar el confort de las personas.

Escuchar

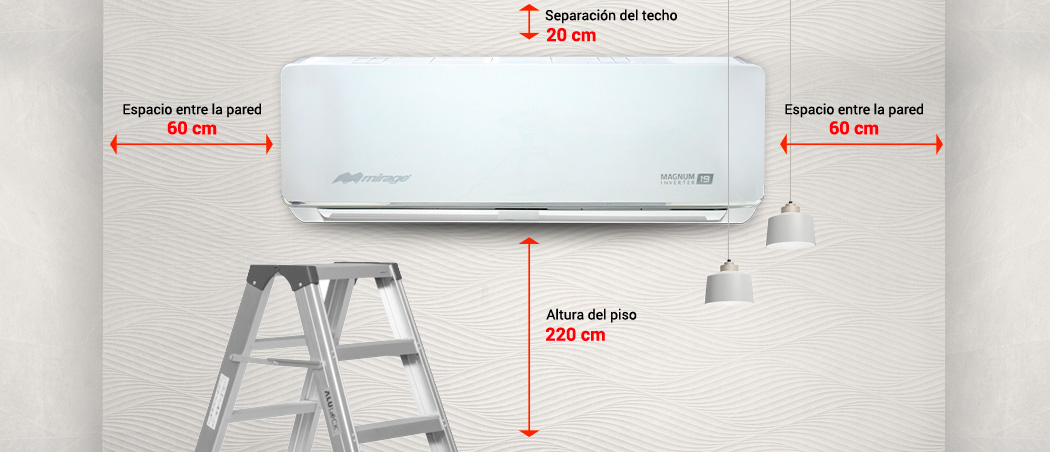

Instalación del evaporador. (Unidad interior)

Para lograr un enfriamiento eficiente debemos asegurar que exista un buen intercambio de temperaturas (salida de aire frio y el retorno de aire caliente) esta columna de aire debe recorrer la mayor distancia posible hacia al frente (2 mts mínimo) sin obstrucciones, de esta forma logra desplazar una mayor cantidad de aire caliente del suelo y hacerlo circular por el retorno para enfriarlo.


Escuchar
Evita las malas prácticas
al instalar los equipos


Escuchar
NO los instales en los siguientes lugares:

Pasa el cursor sobre cada número para ver la informacón.

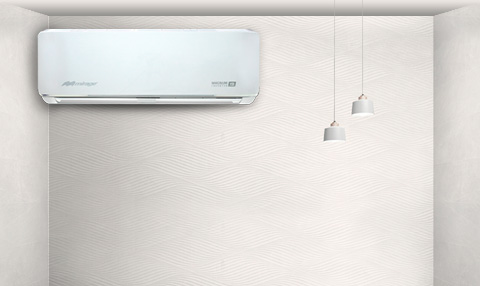

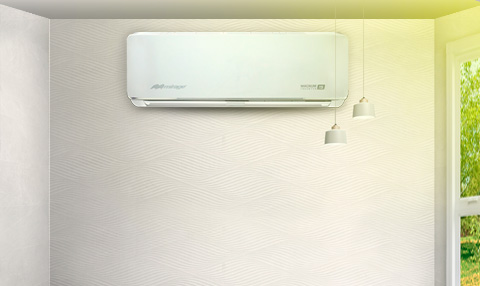

1.- Muy pegado a las paredes laterales del inmueble.
Ya que causara baja eficiencia en el equipo, por poco desplazamiento del aire, el refrigerante continuara en estado líquido y este retornara al compresor originando congelamientos parciales y crujidos del plástico por las noches. Existe riesgo de daño permanente.

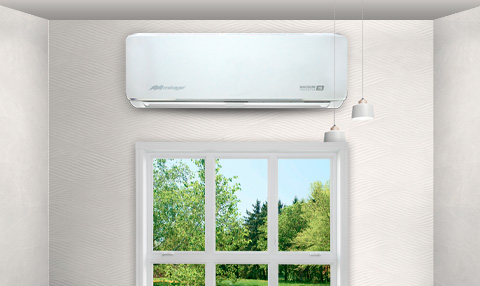

2.- Cerca o sobre una ventana.
En esta posición el “sensor de temperatura” recibirá temperaturas más elevadas al recibir la carga térmica del exterior, causando trabajos excesivos en el compresor y consumos altos de energía eléctrica.

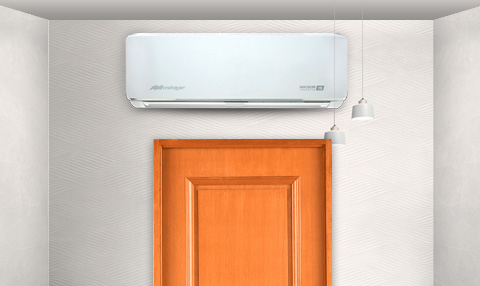

3.- Sobre una puerta que se abre constantemente.
En esta posición el “sensor de temperatura” recibirá las corrientes de aire del exterior cada vez que la puerta sea abierta, causando trabajos excesivos en el compresor y altos consumos de energía eléctrica.

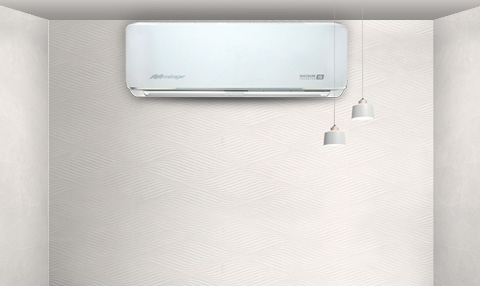

4.- Muy cerca del techo (5 o 10 cm).
Al estar muy cerca de la loza de concreto, el sensor recibirá su temperatura y causará que el compresor trabaje por espacios más largos, el retorno del aire será insuficiente causando congelamientos parciales durante la noche.
5.- Donde reciba los rayos del sol directamente.
Al recibir los rayos del sol directamente pueden dañarse los plásticos de la unidad interior, con cambios de color y agrietamiento por resequedad.

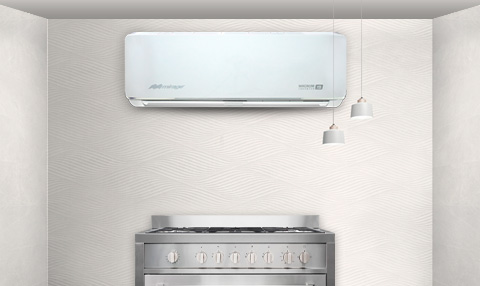

6.- Sobre emisiones de vapores calientes.
Al estar sobre una fuente de calor el sensor recibirá temperaturas más elevadas a la temperatura del cuarto, esto causara un trabajo excesivo del compresor y sobrecalentamientos que pueden dañarlo.

Escuchar

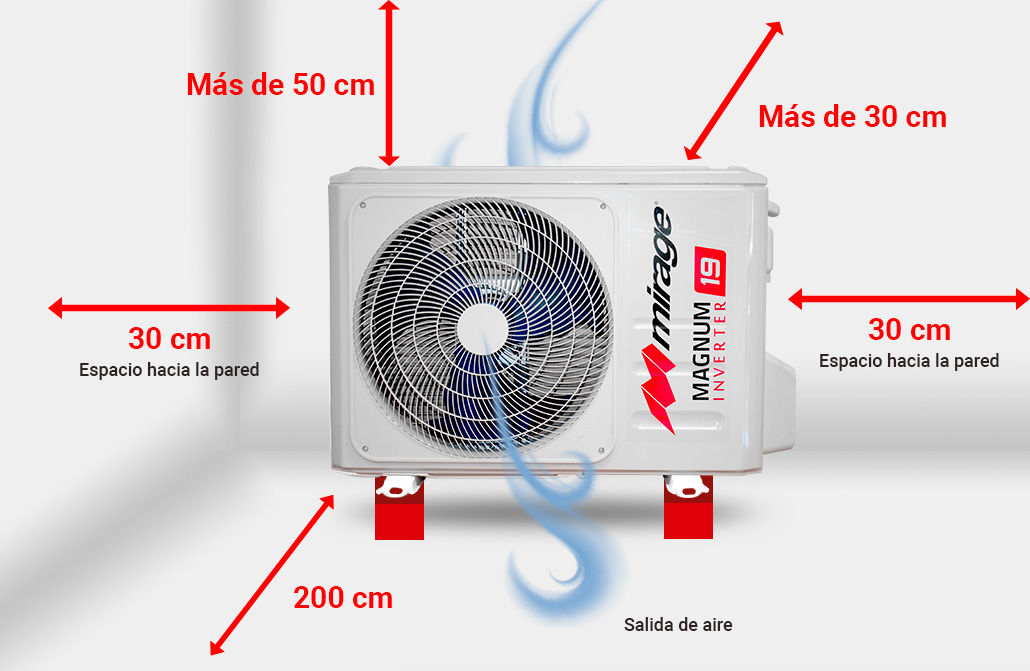

Instalación del condensador. (Unidad exterior)

Antes de instalar la unidad condensadora, seleccione una ubicación que le permita contar con los requerimientos mínimos para su correcto funcionamiento.

Considere que se debe beneficiar la eficiencia, el desempeño y la vida útil de su condensador.


Escuchar

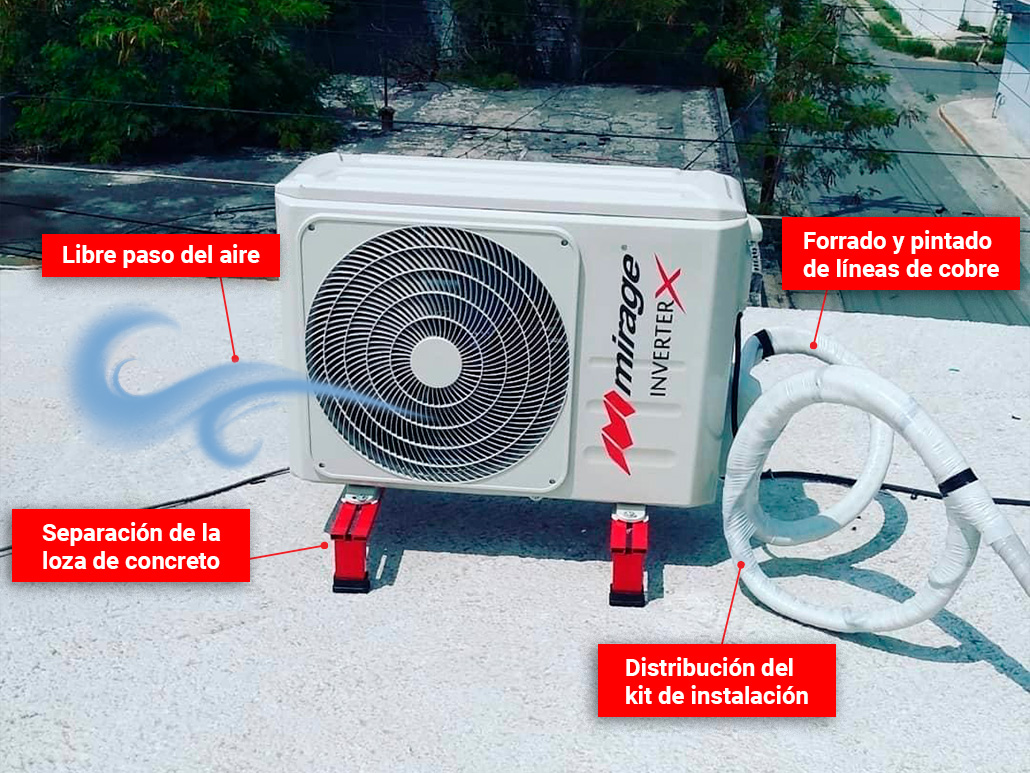

En la ubicación de la unidad exterior, debemos asegurar que exista un libre paso del aire que ayude en la condensación, forrar las tuberías con la cinta aislante del kit de instalación y, de preferencia aplicarle impermeabilizante para que el flujo del gas sea eficiente y para evitar que existan perdidas de frio por la distancia expuesta a la intemperie.

Escuchar
Ubicaciones NO permitidas durante la instalación:

La correcta ubicación de los equipos de aire acondicionado Inverter, representa uno de los aspectos más IMPORTANTES para lograr un enfriamiento adecuado y evita los riesgos de daño en el sistema electrónico y el compresor.

Pasa el cursor sobre cada imagen para ver la informacón.
1.- Lugares con alta carga térmica tales como vapor, gas flamable o volátil.

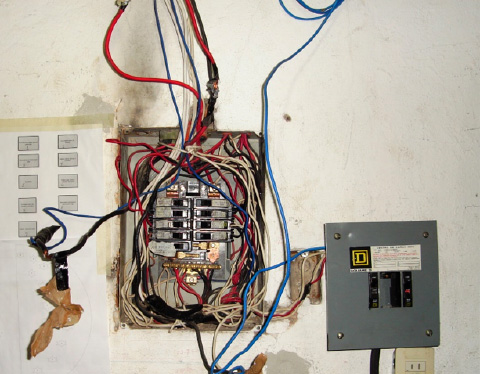

2.- Lugares en donde existan variaciones de voltaje y caídas de tensión con frecuencia .
Las caídas de tensión y los falsos contactos ponen en riesgo a las tarjetas electrónicas y al compresor.
Asegura una correcta instalación eléctrica con tierra física.

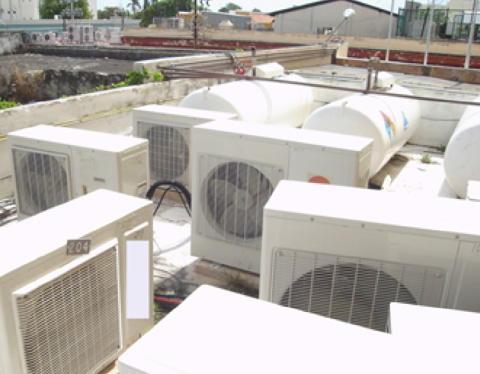

3.- Lugares en donde existan otros equipos congestionados.
Este tipo de instalaciones incrementan la frecuencia de trabajo del compresor de 60Hz hasta 100Hz incrementando de manera excesiva el consumo de energía eléctrica y sobrecalentamiendo de los componentes, con riesgo de daño irreparable.

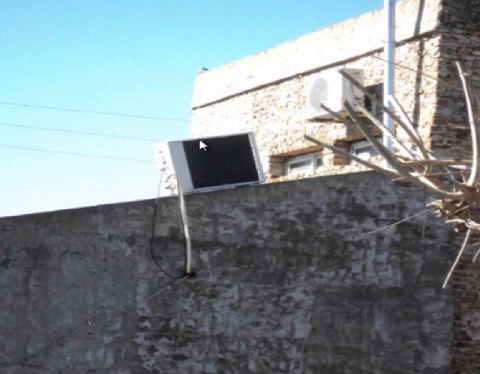

4.- Lugares en donde este inclinada la azotea.
Al estar inclinada la unidad exterior del flujo de aceite NO es adecuado y puede existir desgaste de las partes metálicas por los constantes rozamientos.

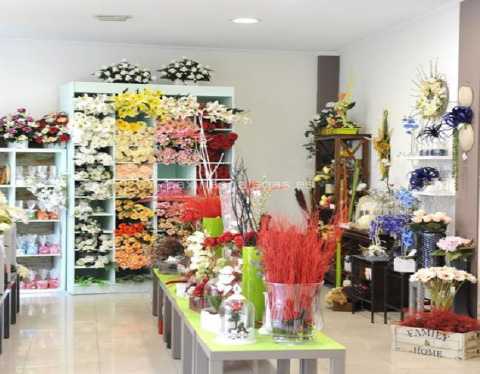

5.- Lugares en donde se utilice este producto para propósitos diferentes a proporcionar confort.
Este tipo de inmuebles obstruyen el libre paso del aire en la unidad interior con riesgos muy altos de daño en su sistema de ventilación y partes electrónicas.
Escuchar
Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
¿Qué pasa si ubicamos la unidad exterior en contra de los vientos dominantes?
A
No pasa nada
B
Favorece la condensacio
C
Se incrementan las presiones en el equipo
