Es muy importante realizar correctamente la identificación de etapas para la verificación de la tarjeta del aire acondicionado Inverter.
Escuchar

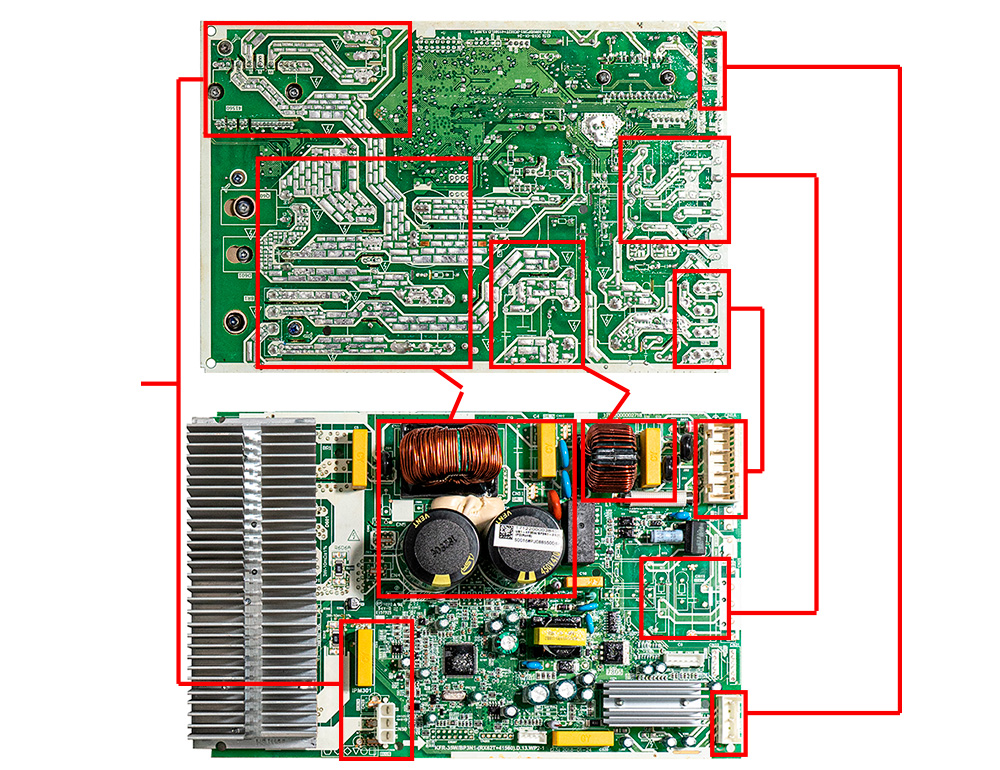

Pasa el cursor sobre cada punto para ver su descripción.
1
Circuito módulo inteligente de potencia
2
Circuito inversor de voltaje
3
Circuito filtro
4
Circuito de control comunicación
5
Circuito control de abanico CA
6
Circuito control de abanico CD
Escuchar
A continuación, se describen los pasos a seguir para el procedimiento de verificación.
Clic en cada opción para ver la información de cada etapa.
CIRCUITO INVERSOR DE VOLTAJE

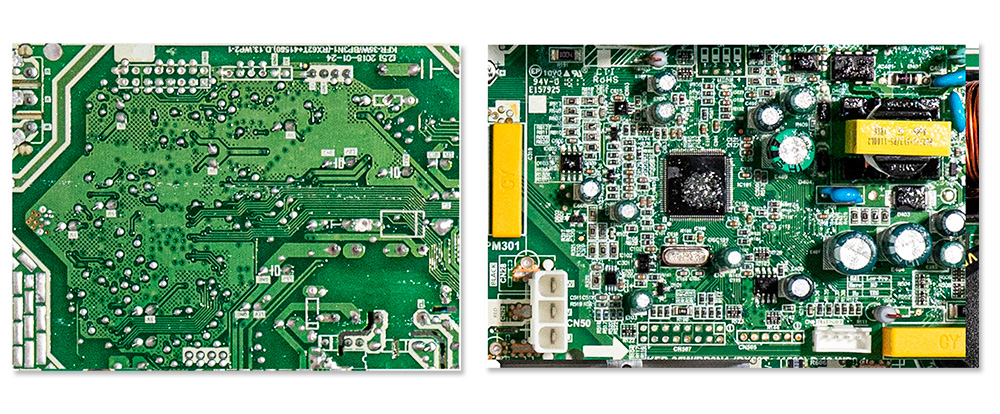

CIRCUITO DE CONTROL ELECTRÓNICO

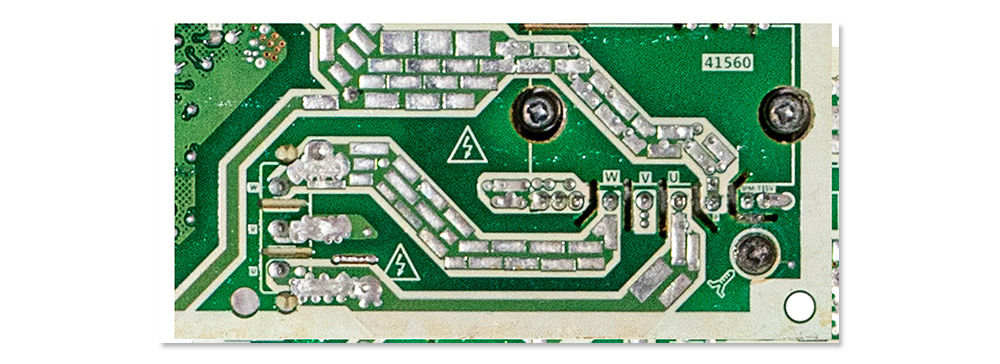

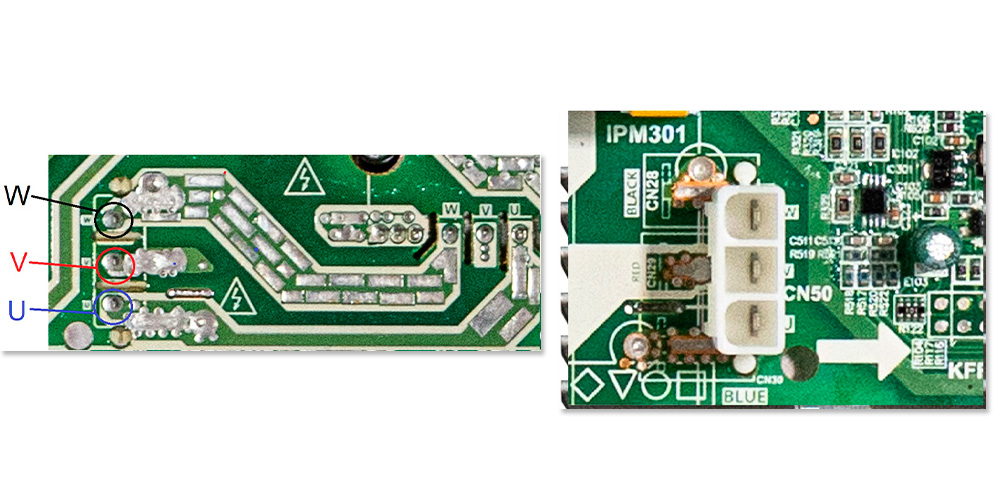

CIRCUITO DE POTENCIA INTELIGENTE IPM E IGBT AL COMPRESOR
Escuchar
Clic en cada opción para ver la información de cada etapa.
1

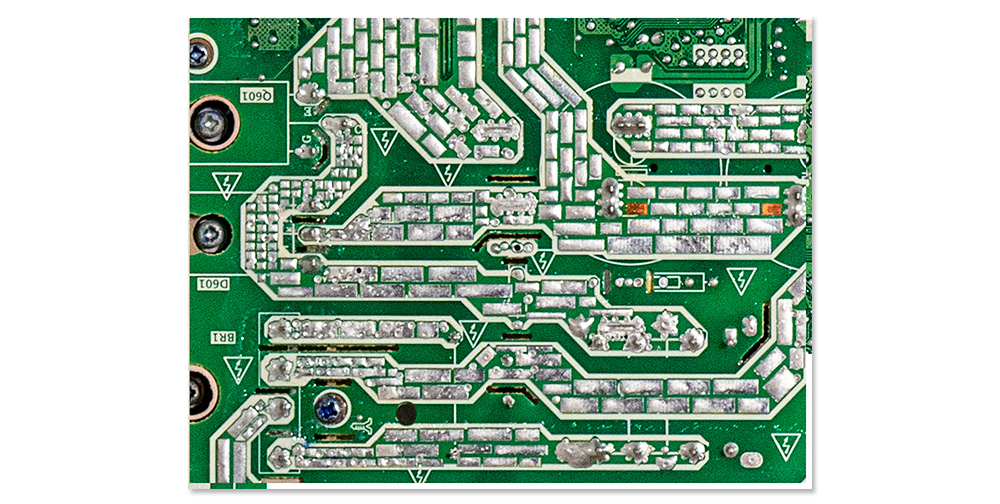

Voltajes en AC y DCTransforma la corriente alterna de la alimentación a corriente directa pulsante por medio de un rectificador monofásico de puente completo.
2

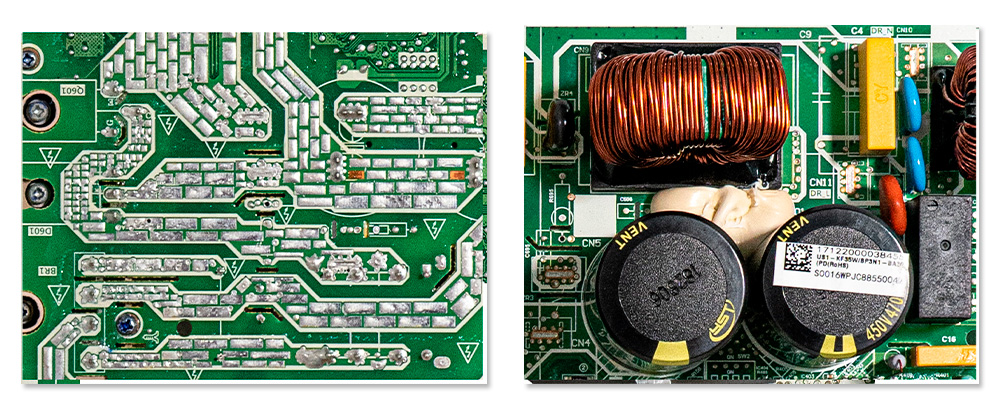

Etapa de rectificación Filtra el voltaje de corriente directa pulsante dejando un bus de CD flujo cn poca variación. En algunos modelos cuenta con Recator (mH) y capacitor (Mfd) externos y si alguno pierde sus valores de fábrica esta etapa provoca calentamiento en la tarjeta.
3
Módulo de potencia IGBT Convierte un bus de CD fijo, en un voltaje de CA con frecuencia variable por medio de un puente trifásico formado por dispositivos IGBT.
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
