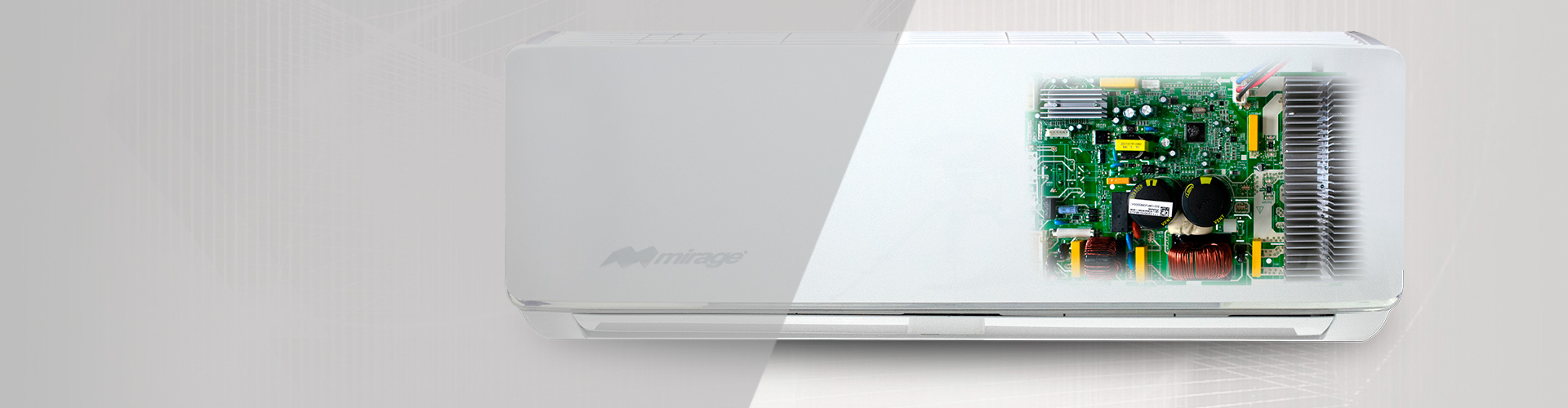

El modulo inversor de voltaje es el encargado de recibir corriente alterna, para llevarla por una serie de procesos donde la convierte en corriente continua, rectificándola y convirtiéndola mediante el módulo IGBT e IPM de nuevo a corriente alterna con la frecuencia que el compresor necesite.
Para verificar su correcto funcionamiento se hace diferentes pruebas que se mencionaran a continuación:
PRUEBAS EN UN MINI SPLIT MAGNUM 19
Esta prueba se realiza para verificar que el fusible se encuentra en circuito cerrado, en caso de tener alimentación en el bloque de conexión y la unidad no encienda.
Se configura el multímetro en modo de continuidad y colocamos las puntas sobre cada terminal del fusible, se debe escuchar el BEEP.
Esta prueba se realiza para verificar el funcionamiento del puente de diodos.
Con el multímetro configurado en medición de diodos se realizan 6 pruebas en total.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | Punta (-) DC+, Punta (+) U | Diodo 1, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 2 | Punta (-) DC+, Punta (+) V | Diodo 2, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 3 | Punta (-) DC+, Punta (+) W | Diodo 3, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 4 | Punta (+) DC+, Punta (-) U | Diodo 1, interno en módulo de potencia | Prueba de diodo OL |
| 5 | Punta (+) DC+, Punta (-) V | Diodo 2, interno en módulo de potencia | Prueba de diodo OL |
| 6 | Punta (+) DC+, Punta (-) W | Diodo 3, interno en módulo de potencia | Prueba de diodo OL |
NOTA: EL VALOR DEL RESULTADO VARIARA SEGÚN EL MODELO DEL MINI SPLIT.
El resultado de la medición de P y N con U-V-W deben ser los mismos.
Configuramos el multímetro en resistencia.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | P con terminal U - V - W | Resistencia Mega Ohms | RPU = RPV= RPW |
| 2 | N con terminal U - V - W | Resistencia Mega Ohms | RNU = RNV= RNW |
En esta prueba verificaremos el voltaje de entrada a la tarjeta antes y después del fusible, el resultado debe ser 220-240 VAC en ambas pruebas.
Configuramos el multímetro en medición de VAC.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | N con T1 de fusible | Alimentación eléctrica | 220-240 Vac |
| 2 | N con T2 de fusible | Alimentación después de fusible | 220-240 Vac |
Esta prueba es para verificar el voltaje directo en la tarjeta electrónica, antes de pasar al módulo de potencia inteligente, el resultado debe ser 308-380 VCD.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | DC+, DC- | Voltaje corriente directa | 308-380 Vcd |
Esta prueba se realiza para verificar que exista una comunicación eficiente entre las tarjetas electrónicas de la unidad interior y la unidad exterior.
La lectura en el multímetro debe ser un valor oscilante entre negativo (-) y positivo (+) de corriente directa.
