COMPORTAMIENTO DE LOS REFRIGERANTES
Las condiciones normalizadas de presión y temperatura, normalmente se denominan como “condiciones normales” o “condiciones estándares”.
Habitualmente estamos acostumbrados a encontrar presión baja y presión alta, en nuestros sistemas de aire acondicionado.
Refrigerante R410-A
Consideraciones importantes para su uso

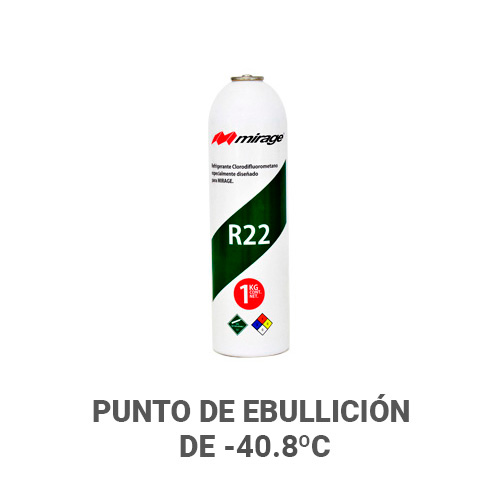

Refrigerante R22
El refrigerante R22 es un clorodifluormetano comúnmente usado en los sistemas de aire acondicionado y en varias otras aplicaciones de refrigeración. Sin embargo, se ha añadido recientemente a la lista de sustancias que se sabe que causan el agotamiento del ozono.
Debido a esto el R22 está siendo eliminado y a los nuevos aires acondicionados y equipos de refrigeración no les está permitido el uso de este tipo de gas.

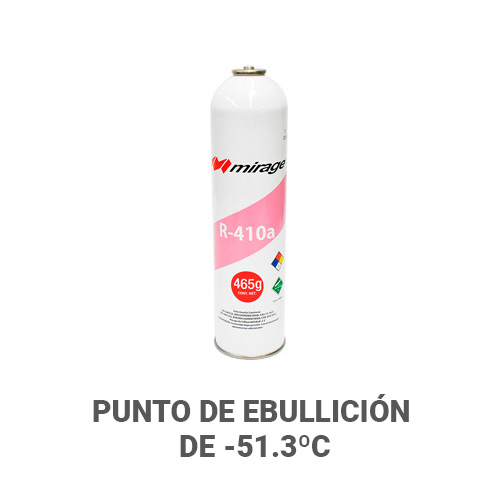

Refrigerante R410A
El refrigerante R-410A es una mezcla desarrollada como reemplazo definitivo del R-22 para diferentes aplicaciones de equipo original.
En instalaciones nuevas, en equipo con la cantidad de carga adecuada y con tuberías de tamaño apropiado, el R-410A ha demostrado tener un EER (siglas en inglés de Clasificación de Eficiencia de Energía -Energy Efficiency Rating-) del 5 al 6% mayor que el R-22.
El R-410A también exhibe una mayor capacidad y presión de descarga que el R-22, permitiendo esto el diseño de equipos de aire acondicionado más pequeños y compactos.

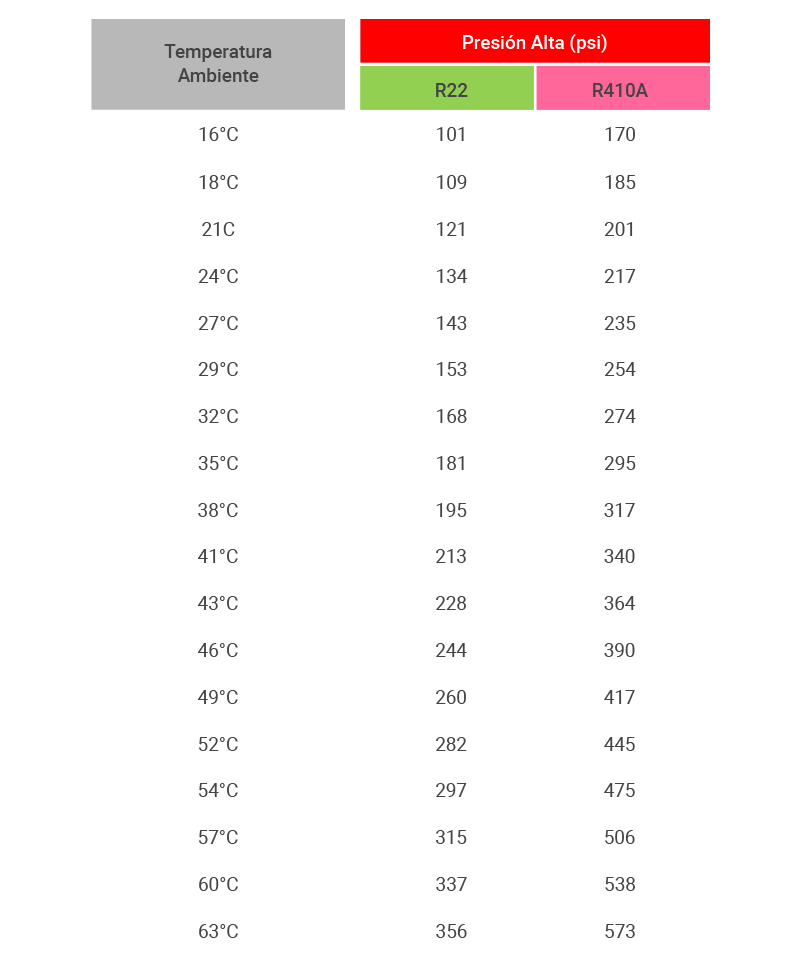

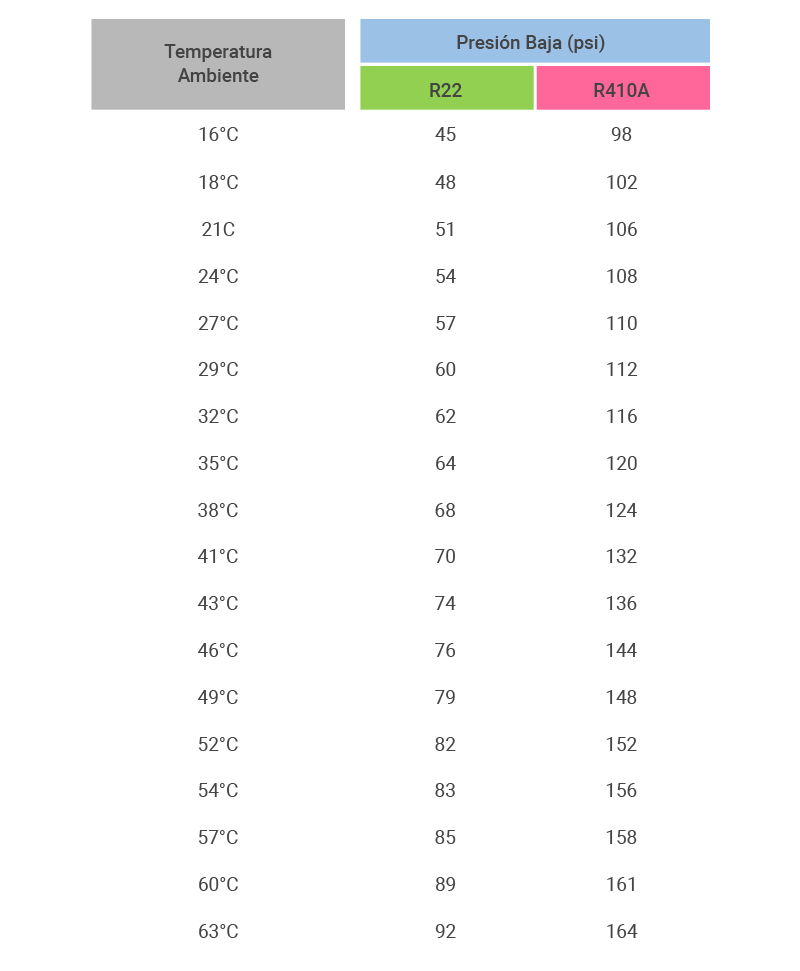

Tablas de presión
A continuación se muestran las distintas tablas de presión relacionadas con los refrigerantes R22 y R410-A
1 BAR equivale a 14.5 psi

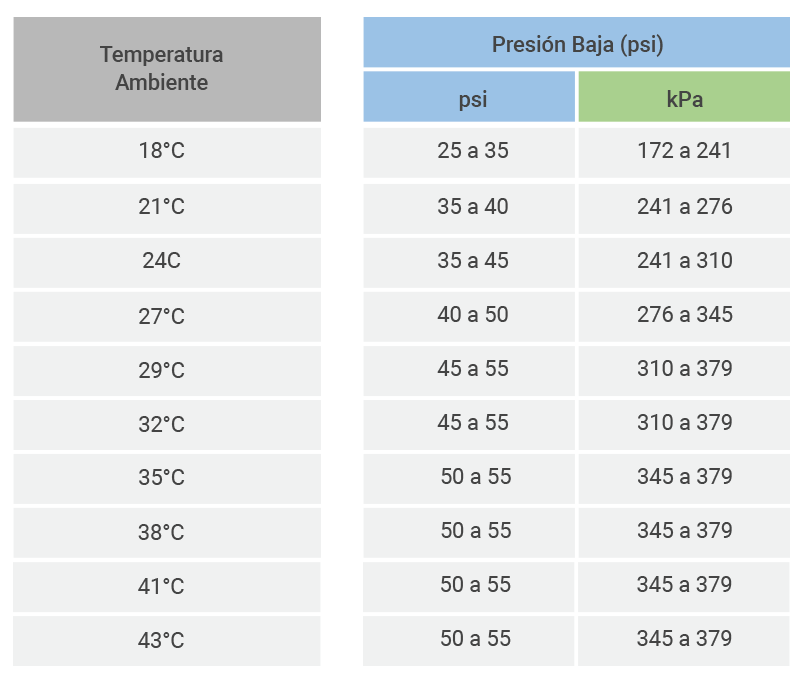

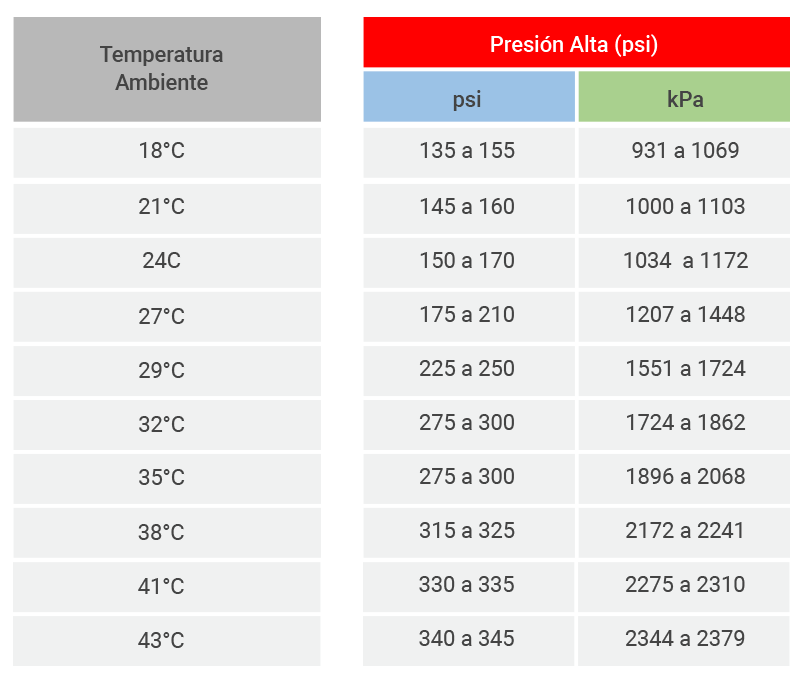

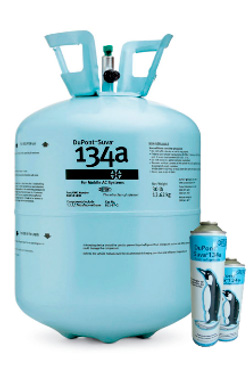

Refrigerante R134a
El R134a es un gas refrigerante del tipo HFC (hidrofluorcarbono) que no daña la capa de ozono.
Es de baja toxididad, no es inflamable con la presencia del aire atmosférico a temperatura inferior a 100 ºC y a presión atmosférica. No es corrosivo, y es compatible con la mayoría de materiales.
Presión del Refrigerante
La forma en la que los refrigerantes se comportan y reaccionan en la temperatura ambiente.
Carta Psicométrica
Las propiedades de mezclado de aire como el vapor de agua pueden ser presentadas de forma gráfica a través de las cartas psicométricas y son muy usadas en las aplicaciones de acondicionamiento de aire.
Se debe recordar que son necesarias tres propiedades termodinámicas independientes para describir el estado de una mezcla binaria ( presión, temperatura y composición de la mezcla).
Concepto técnico de psicometría
Para comprender el uso de este tipo de carta, es necesario entender el significado de psicometría, que se define como la medición del contenido de humedad del aire.
Ampliando esta definición a términos más técnicos, psicometría es la ciencia que involucra las propiedades termo-dinámicas del aire húmedo, y el efecto de la humedad atmosférica sobre los materiales y el confort humano.

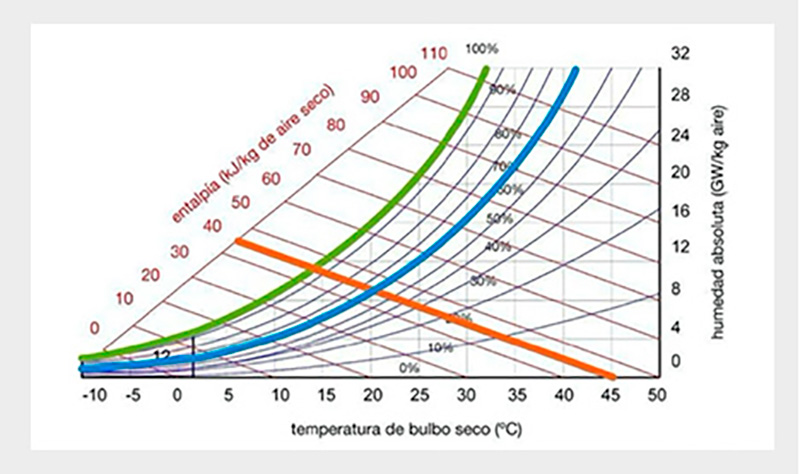

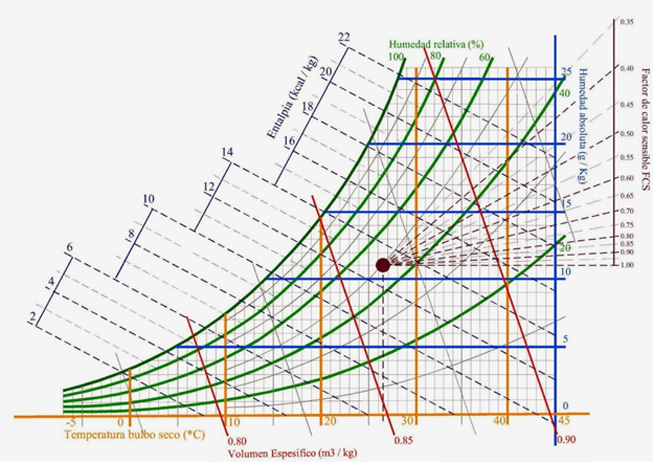

La carta psicométrica
La carta psicométrica es un diagrama de doble entrada, en el que se relacionan múltiples parámetros referentes a una mezcla de aire húmedo: temperatura humedad relativa, humedad absoluta, punto de rocío, entalpía específica o calor total, calor sensible, calor latente y volumen específico del aire.
DIAGRAMA PSICOMÉTRICO
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
