Componentes del Compresor
A continuación se mostrarán, los componentes más importantes de cada unos de los diferentes tipos de compresor.
Escuchar

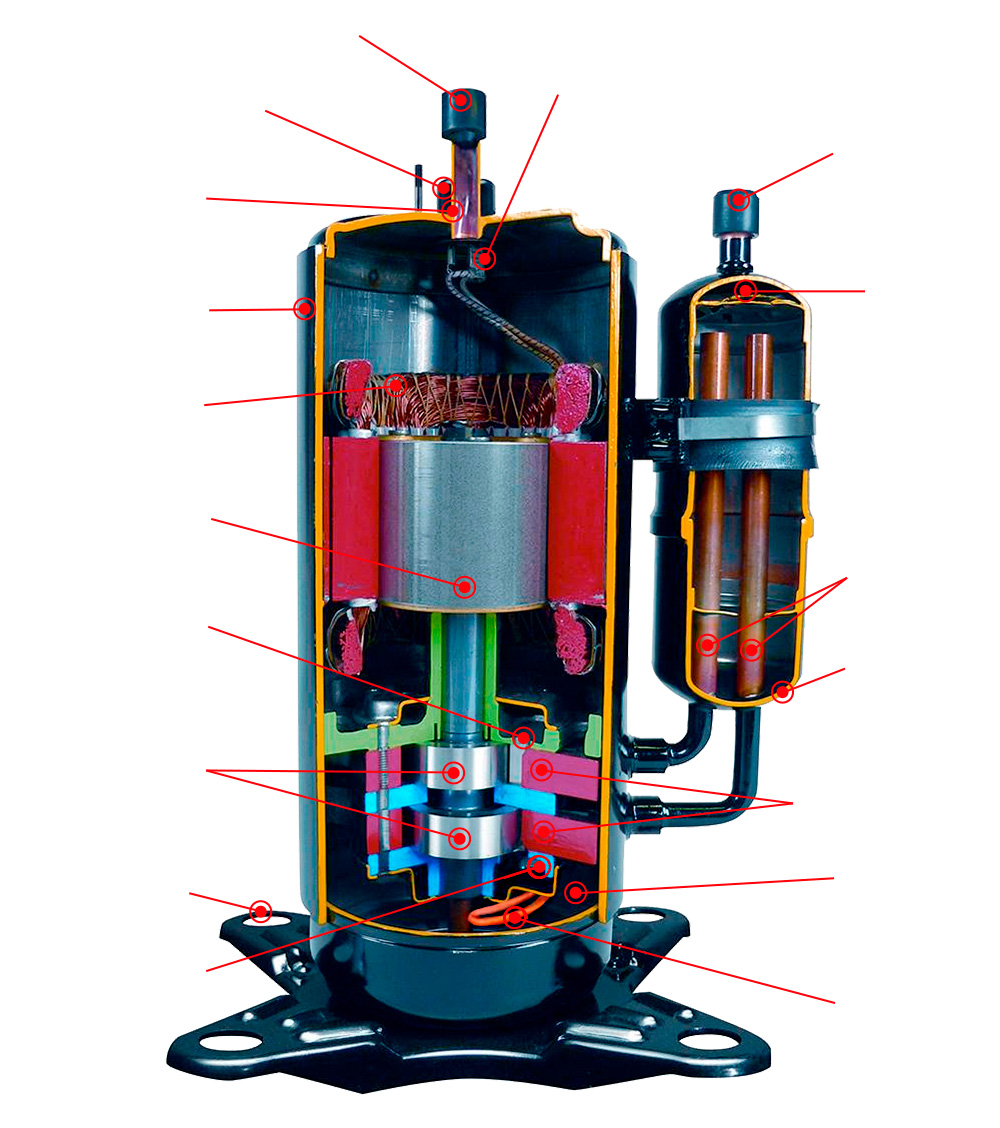

Compresor hermético rotativo Inverter con doble cámara de compresión.
Pasa el cursor para ver la información.
Puerto de succión
Por este conducto ingresa el refrigerante en estado de gas que proviene del evaporador o unidad interna.
Filtro de succión
El refrigerante es filtrado antes de ingresar al recibidor.
Dosificador de refrigerante
Por este orificio ingresan pequeñas cantidades de refrigerante liquido al compresor para enfriarlo
Acumulador de líquido
En este recipiente cilíndrico se acumula el exceso de refrigerante líquido que haya ingresado al compresor, para ser dosificado en estado de gas.
Doble cámara de compresión
Es donde el refrigerante incrementa su presión y temperatura mediante 2 cámaras de compresión.
Cárter del aceite
En esta cámara es donde permanece el aceite que es bombeado al sistema junto con el refrigerante.
Resorte de seguridad
Es un candado que sujeta la posición del eje del rotor en el compresor.
Cuchilla de seguridad
Es el vástago que abre y cierra para permitir el paso del refrigerante.
Soporte de fijación
Estos orificios son para fijar al compresor una vez instalado en la unidad exterior.
Excéntrica metálica
Son los encargados de hacer fluir el refrigerante sobre las paredes de las cámaras de compresión para que el gas eleve su presión y temperatura.
Válvula de descarga
Esta válvula se abre al ser presionada por la presión del refrigerante durante la compresión.
Rotor
El rotor gira al ser energizado y mueve la excéntrica para comprimir al refrigerante y elevar su presión.
Bobinado del estator
Por este bobinado fluye el voltaje para crear campos magnéticos que hacen girar al rotor.
Carcasa metálica
Es la pared que recubre al compresor haciéndolo hermético y protegiendo sus componentes internos.
Bornes de conexión
En estas terminales exteriores se conectan los cables que suministran el voltaje para su funcionamiento.
Tapa de seguridad
Esta tapa protege de cualquier descarga eléctrica que pudiera suceder al manipular el compresor.
Puerto de descarga
Por este conducto viaja el refrigerante después de ser comprimido con Direccion al condensador.
Terminales internas
En estas terminales se conectan las bobinas del compresor suministrando voltaje proveniente de los bornes de conexión exteriores.
Escuchar

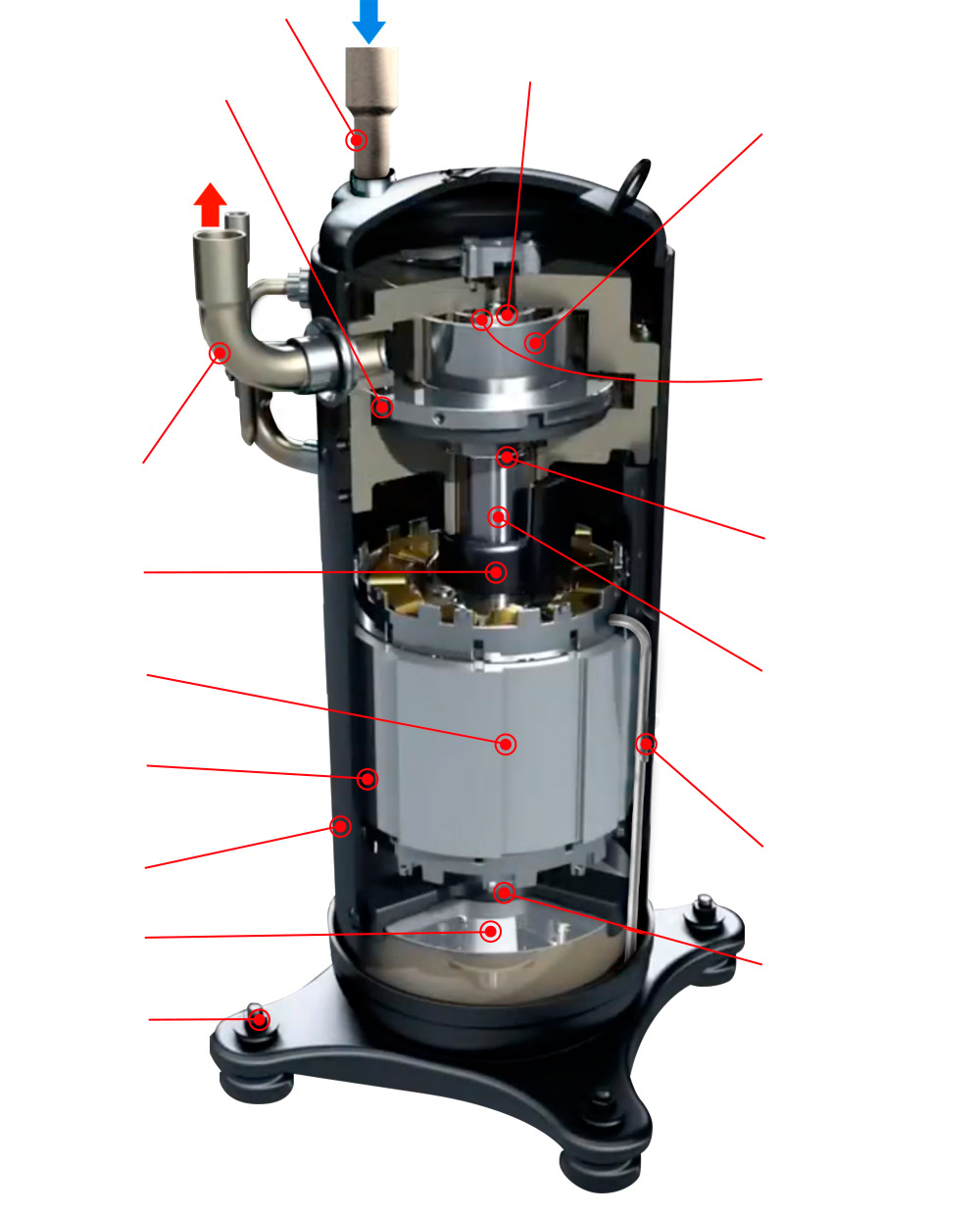

Compresor Scroll
Pasa el cursor para ver la información.
Cámara de compresión
Es donde el refrigerante incrementa su presión y temperatura mediante esta compresión.
Desplazamiento fijo
Este caracol metálico del compresor esta fijo es por donde pasa el refrigerante durante la compresión.
Desplazamiento con movimiento
Este caracol metálico del compresor tiene movimiento y va cerrando los espacios para efectuar la compresión del refrigerante.
Balero de rotación
Este balero permite que el rotor gire sobre su eje durante el trabajo de compresión.
Balero principal
Le sirve de base al cigüeñal y le permite el giro sin balanceos.
Tubo de salida
Por medio de este tubo se suministra el refrigerante que enfría al compresor.
Balero inferior
Es donde se soporta el peso del eje del cigüeñal para permitir el libre giro..
Anti vibradores
Están diseñados para absorber la transmisión de las vibraciones generadas por el compresor para evitar ruidos y daños a la tubería conectada.
Bomba de aceite
Es la responsable de suministrar el aceite para lubricar las partes mecánicas del compresor.
Carcasa metálica
Es la pared que recubre al compresor haciéndolo hermético y protegiendo sus componentes internos.
Cámara principal
Es el espacio donde se encuentran todas partes internas del compresor.
Motor
El eje de este motor gira al suministrarle el voltaje correspondiente.
Cigüeñal
Por este bobinado fluye el voltaje para crear campos magnéticos que hacen girar al rotor.
Tubo de descarga
Por medio de este tubo sale el refrigerante con alta presión y con dirección al condensador.
Compuerta de descarga
La presión del refrigerante durante la compresión abre y cierra estas compuertas para permitir el paso.
Tubo de succión
Es por donde ingresa el refrigerante en estado de gas proveniente del evaporador.

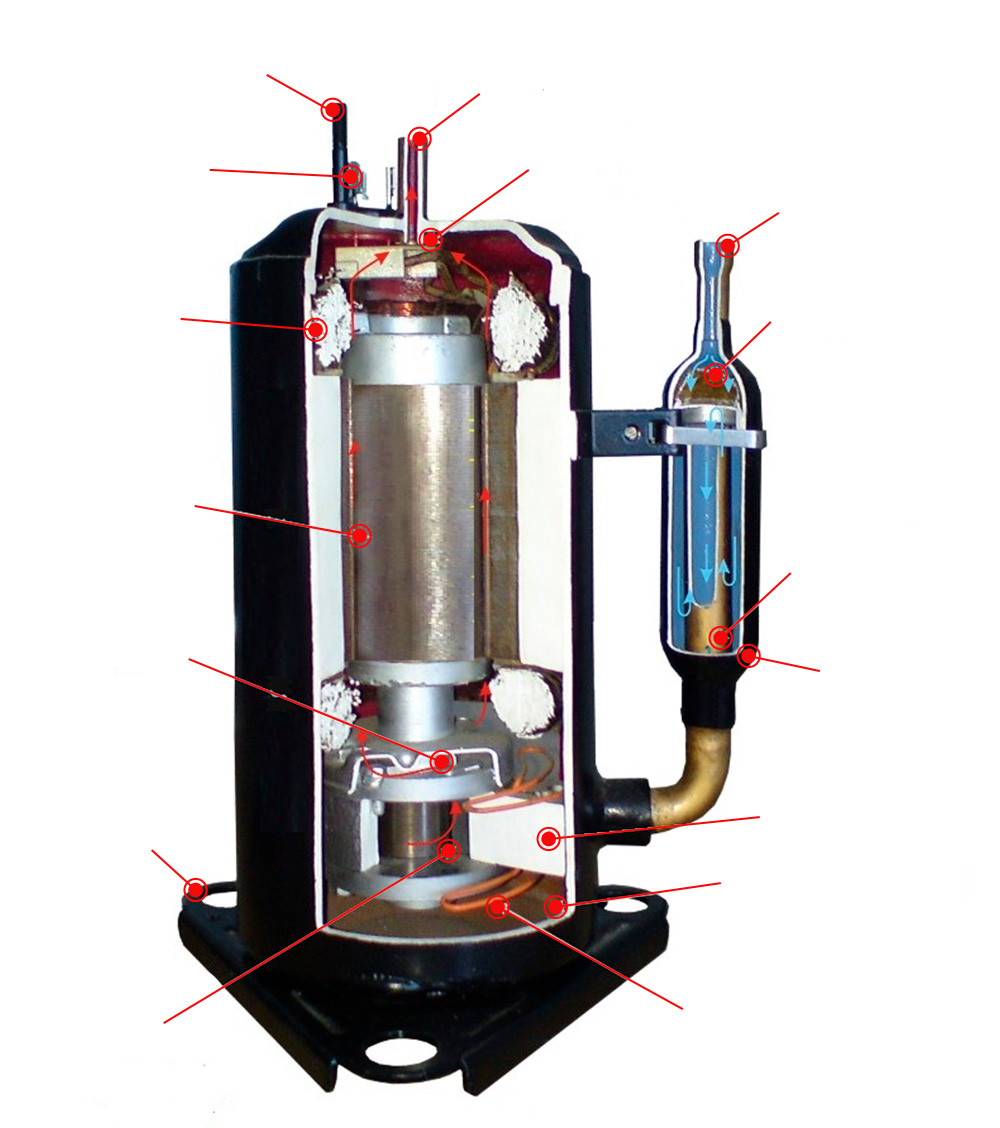

Compresor rotativo con una cámara de compresión
Pasa el cursor para ver la información.
Tapa de seguridad
Esta tapa protege de cualquier descarga eléctrica que pudiera suceder al manipular el compresor.
Bornes de conexión
En estas terminales exteriores se conectan los cables que suministran el voltaje para su funcionamiento.
Bobinado de estator
Por este bobinado fluye el voltaje para crear campos magnéticos que hacen girar al rotor.
Rotor
El rotor gira al ser energizado y mueve la excéntrica para comprimir al refrigerante y elevar su presión.
Válvula de descarga
Esta válvula se abre al ser presionada por la presión del refrigerante durante la compresión.
Soporte de fijación
Estos orificios son para fijar al compresor una vez instalado en la unidad exterior.
Cuchilla de seguridad
Es el vástago que abre y cierra para permitir el paso del refrigerante.
Resorte de seguridad
Es un candado que sujeta la posición del eje del rotor en el compresor.
Cárter de aceite
En esta cámara es donde permanece el aceite que es bombeado al sistema junto con el refrigerante.
Cámara de compresión sencilla
Es donde el refrigerante incrementa su presión y temperatura mediante la compresión.
Orificio de descarga
Es por donde pasa el refrigerante hacia la cámara de compresión después de de pasar por el filtro de succión.
Acumulador de líquido
En este recipiente cilíndrico se acumula el exceso de refrigerante líquido que haya ingresado al compresor, para ser dosificado en estado de gas.
Filtro de succión
El refrigerante es filtrado antes de ingresar al recibidor.
Puerto de succión
Por este conducto ingresa el refrigerante en estado de gas que proviene del evaporador o unidad interna.
Terminales internas
En estas terminales se conectan las bobinas del compresor suministrando voltaje proveniente de los bornes de conexión exteriores.
Puerto de descarga
Por este conducto viaja el refrigerante después de ser comprimido con Direccion al condensador.
