En el compresor existen temperaturas que pueden medirse en su carcasa estas temperaturas deben mantenerse en rangos normales para evitar los riesgos de daño o falla.

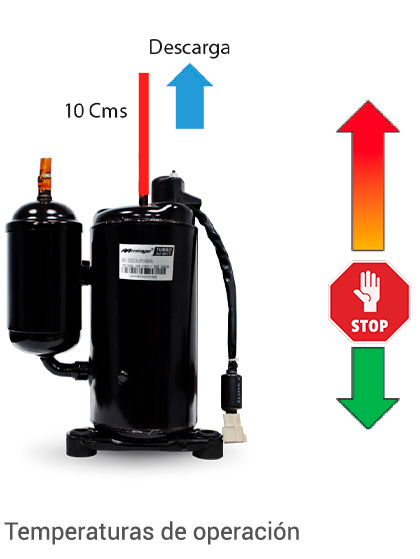

La temperatura máxima permisible para la descarga del refrigerante en el compresor es de 107ºc, debe medirse a 10 centímetros del compresor en la línea descarga, esta debe ser medida con un termómetro de contacto.
Las temperaturas de las líneas de alta y baja presión son importantes para determinar el buen funcionamiento del aire acondicionado, estas temperaturas pueden cambiar según la temperatura ambiente y la humedad relativa a las que estén expuestas.

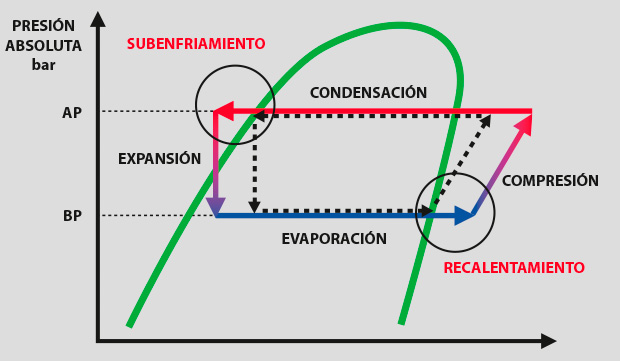

Cuando la relación “Presión-Temperatura” no se cumple, es indicador de un Sobre-calentamiento o Sub-enfriamiento.

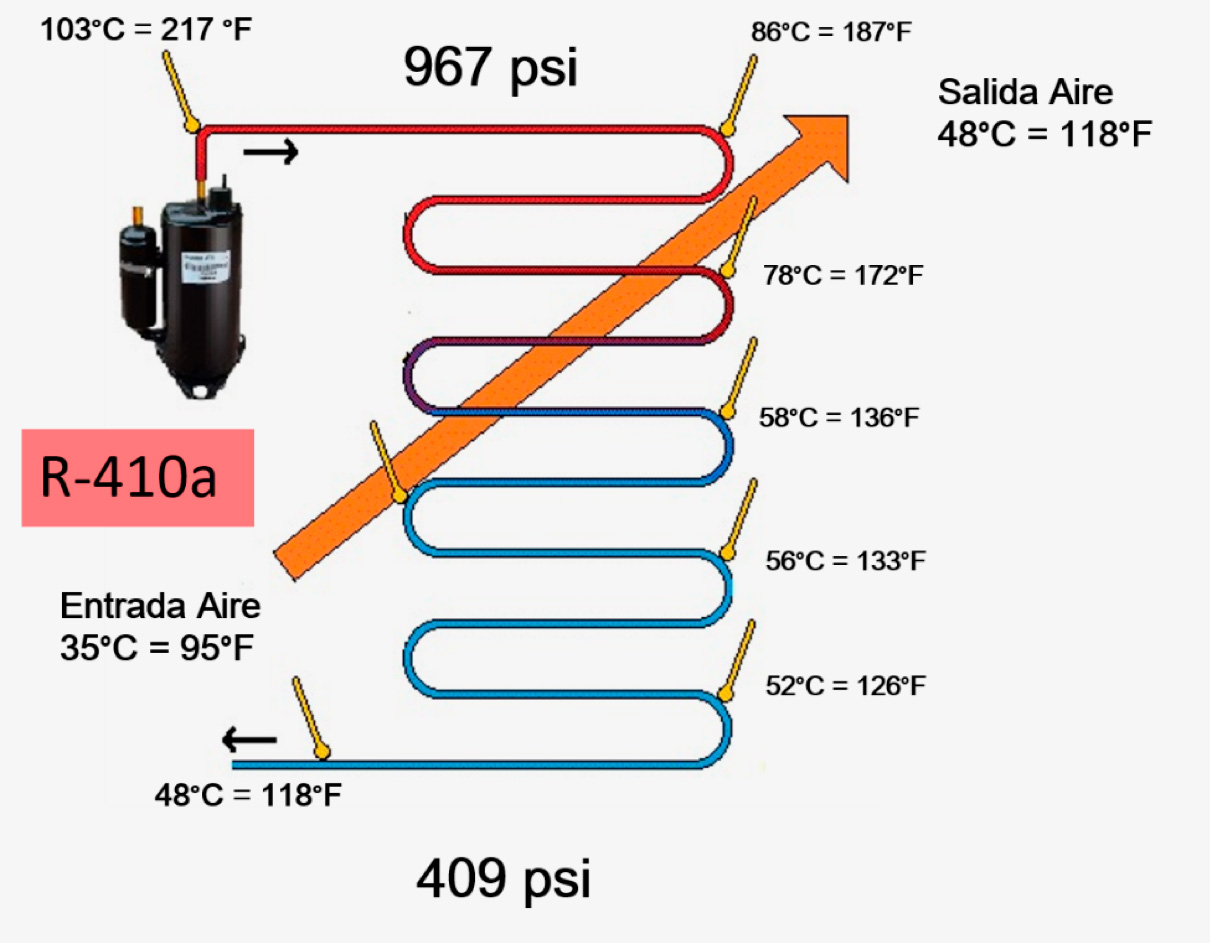

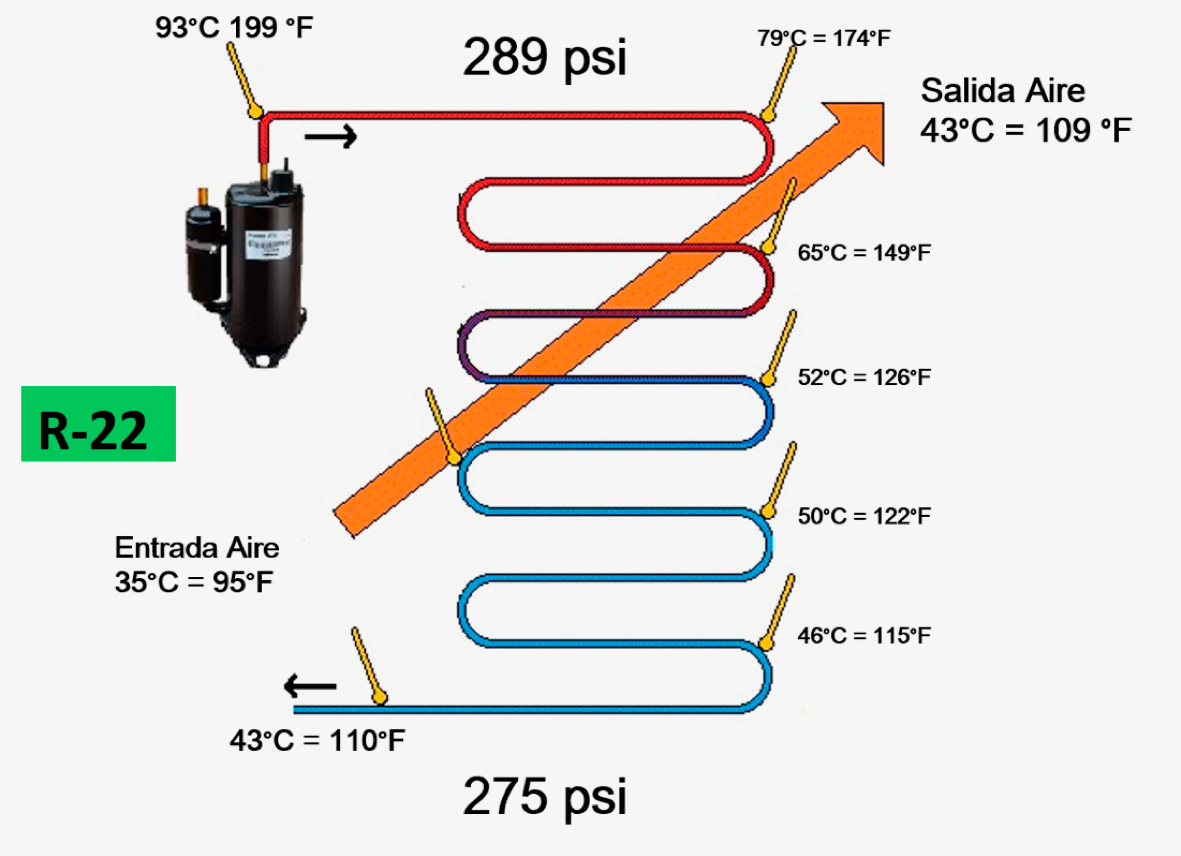

El condensador se encarga de retirar el calor que adquirió el gas después de la compresión, al pasar por los tubos y tener contacto con el aire del ambiente que suministra el aspa, despues el gas a alta presión se transforma a líquido a alta presión, antes de pasar al elemento de expansión.

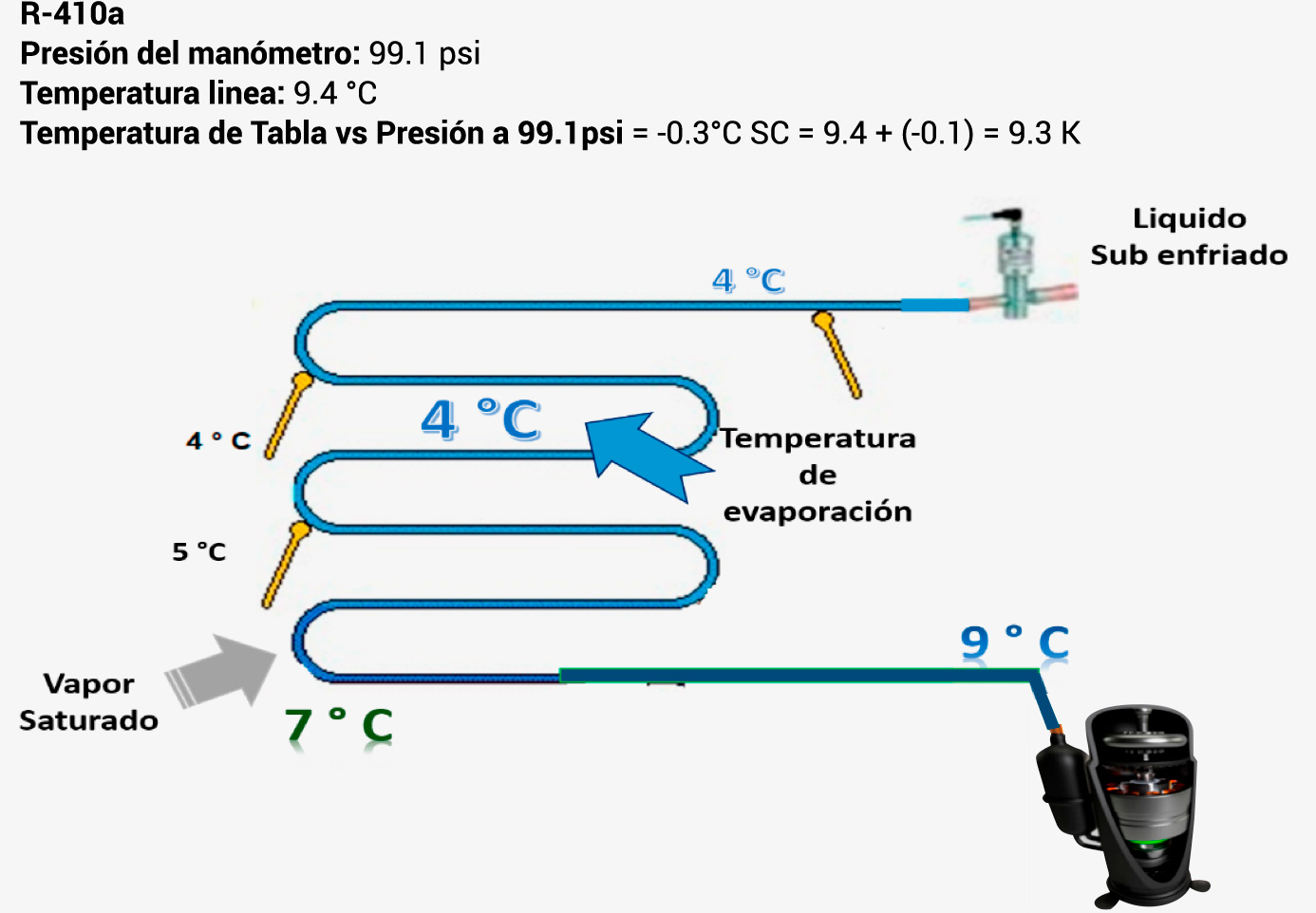

En los equipos de expansión directa tipo “minisplit”, el recalentamiento se obtiene tomando la temperatura y la presión del retorno.

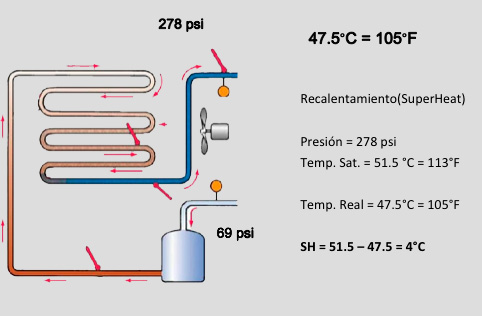

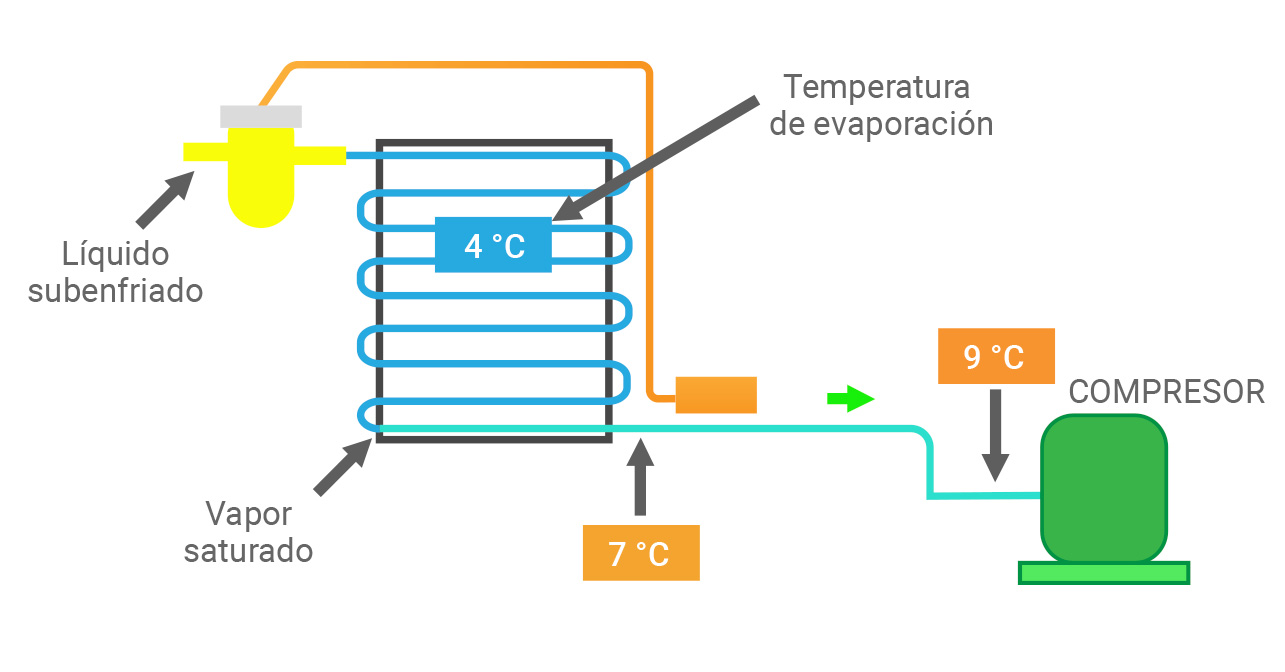

El sobre-calentamiento es calor agregado al refrigerante, haciendo que la temperatura del refrigerante aumente hasta por encima de su temperatura de saturación.
Esto es la condición en la cual el refrigerante completamente evaporado comienza a calentarse al absorber más calor y, no existe más líquido que se evapore.
Si tenemos un sobrecalentamiento correcto vamos a lograr que nuestro equipo opere eficientemente, además no va a existir el riesgo de que regrese líquido a nuestro compresor ya que todo el refrigerante que regrese va a estar en fase de vapor.
Para encontrar el sobrecalentamiento, descuenta la temperatura que indica el manómetro de baja presión a la temperatura que indica el tubo de succión y agrega refrigerante al hacerlo reduciras el recalentamiento.

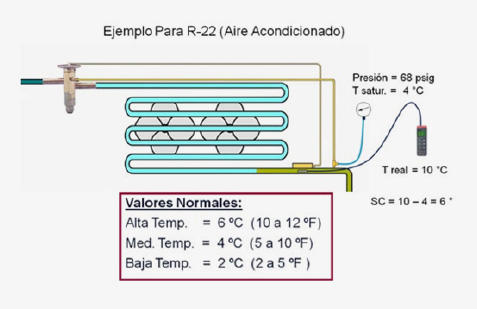

El sobrecalentamiento recomendado según la aplicación a la salida del evaporador es el siguiente:
Para todos los compresores de refrigeración el sobrecalentamiento deberá estar entre los -1°C y los -6°C para garantizar el funcionamiento correcto, independientemente de la aplicación y del tamaño.
NOTA: La lectura de temperatura deberá hacerse en la succión del compresor.
El sub-enfriamiento es la diferencia entre la temperatura de condensación obtenida con la conversión de la presión del manómetro lado de alta y convertida a temperatura con las tablas de presión vs temperatura del gas refrigerante contenido en el equipo y la temperatura real del fluido de salida del condensador tomada con termómetro a menos de 15 cm del condensador.
Para encontrar el sub-enfriamiento resta la temperatura de la línea de líquido a la temperatura del manómetro de alta presión.
Para aumentar el sub-enfriamiento, agrega refrigerante.
Para disminuir el sub-enfriamiento, retira refrigerante.
El sub-enfriamiento es la diferencia entre la temperatura de condensación, obtenida con la conversión de la presión del manómetro (lado de alta) y convertida a temperatura con las tablas de presión vs. temperatura del gas refrigerante contenido en el equipo, y la temperatura real del fluido de salida del condensador, tomada con termómetro a menos de 15 centímetros del condensador.
Este cálculo nos da la cantidad de líquido contenido en el condensador.
Recalentamiento Alto
con
Subenfriamiento Bajo
Recalentamiento Bajo
con
Subenfriamiento Alto
Recalentamiento Alto
con
Subenfriamiento Alto
Recalentamiento Bajo
con
Subenfriamiento Bajo
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
