Componentes y su función
Componentes principales

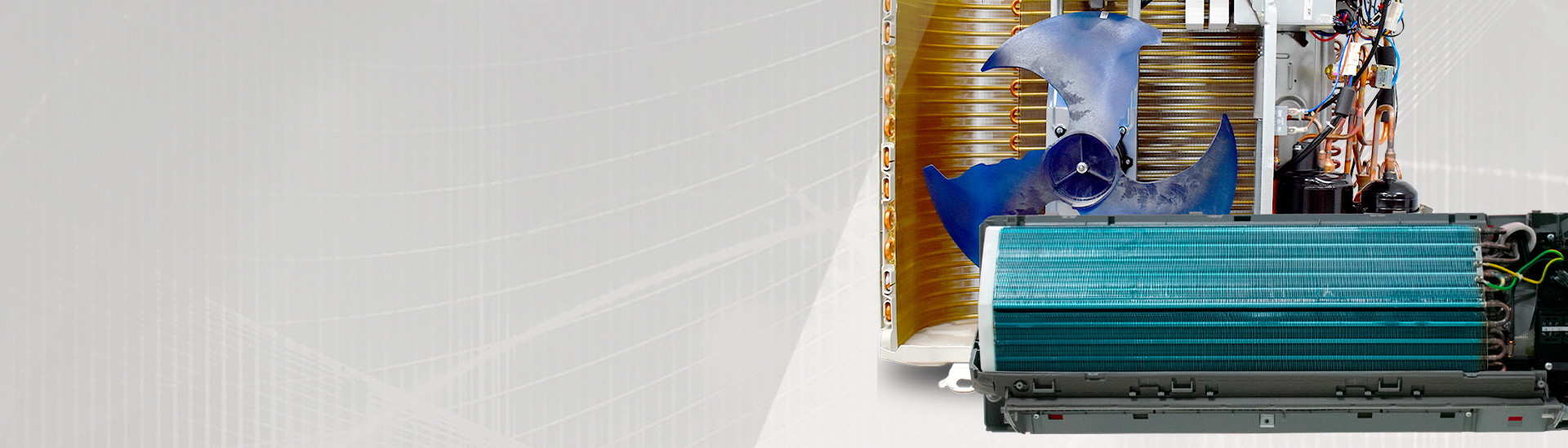

Componentes principales del aire acondicionado convencional

El equipo de aire acondicionado convencional es el que regularmente se utiliza para casa habitación, esta compuesto de dos partes principales:

- Unidad Interior (evaporador)

- Unidad Exterior ( condensador)

Clic en cada unidad para ver la información
Condensador (unidad exterior)
Evaporador (unidad interior)

Serpentín del condensador

Su función es enfriar al refrigerante con la ayuda del aire cruzado que inyecta el aspa a temperatura ambiente.

Kit de instalación

Es una aleación de cobre y aluminio por donde fluye el refrigerante y une la unidad exterior con la unidad interior.

Compresor rotativo hermético

Comprime al gas refrigerante para elevar su presión y temperatura y lo expulsa hacia los tubos del condesador.

Capacitor de arranque

Le envía la potencia necesaria para el torque de arranque del compresor.

Capacitor de trabajo

Le envía la potencia necesaria para el torque de arranque y trabajo a los motores para que continuamente estén funcionamiento con amperajes normales.

Válvula de tres vías

Al activar el modo calefacción desvía el refrigerante caliente a la unidad interior y el refrigerante frio lo envía a la unidad exterior.

Aspa

Le inyecta aire a temperatura ambiente al condensador con el objetivo de reducir la presión y temperatura del refrigerante que fluye a través de sus tubos.

Sensor de pozo

Su función es sensar la temperatura del refrigerante que fluye por los tubos del evaporador y enviar esa información a la tarjeta electrónica.

Sensor de retorno del aire

Su función es sensar la temperatura del aire que ingresa al evaporador y enviar esa información a la tarjeta electrónica.

Motor del aspa

al funcionar mueve el aspa para inyectar aire a temperatura ambiente al condensador.

Tarjeta electrónica secundaria

Es la responsable del funcionamiento lógico en el equipo, esta comunicada constantemente por medio del software con algunos de los componentes del sistema.

Refrigerante R410A

Es la sustancia que se utiliza para enfriar los tubos y aletas de los serpentines del condensador y evaporador.

Refrigerante R22

Es la sustancia que se utiliza para enfriar los tubos y aletas de los serpentines del condensador y evaporador.

Filtro de aire

Filtra el aire que ingresa a la habitación, y lo libera de partículas de polvo y bacterias.

Motor de turbina

Hace girar a la turbina para la inyección del aire al interior de la habitación

Serpentín evaporador

Evapora el refrigerante cuando los tubos y las aletas tienen contacto con el aire a temperatura del cuarto que succiona la turbina, para después inyectarlo frio, al interior de la habitación.

Motor oscilador

Mueve las aletas para dirigir el aire en diferentes posiciones.

Control remoto

Al presionar sus teclas emite una luz infrarroja (espectros de luz) que contienen los comandos de activación para el funcionamiento del equipo.

Turbina

Inyecta el aire que se requiere para realizar el intercambio de temperaturas, llevándose el calor y dejando el frio.

Tarjeta display

Recibe la luz infrarroja y las convierte en impulsos eléctricos que son interpretados por la tarjeta electrónica.

Tarjeta electrónica principal

Es la responsable del funcionamiento lógico en el equipo, esta comunicada constantemente por medio del software con todos los componentes del sistema.

Sensor de retorno del aire

Su función es sensar la temperatura del aire que ingresa al evaporador y enviar esa información a la tarjeta electrónica.

Sensor de pozo

Su función es sensar la temperatura del refrigerante que fluye por los tubos del evaporador y enviar esa información a la tarjeta electrónica.


Ejercicio de conocimiento

Escuchar

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
El compresor esta ubicado en la unidad interior del sistema acondicionador del aire.
A
Cierto
B
Falso
