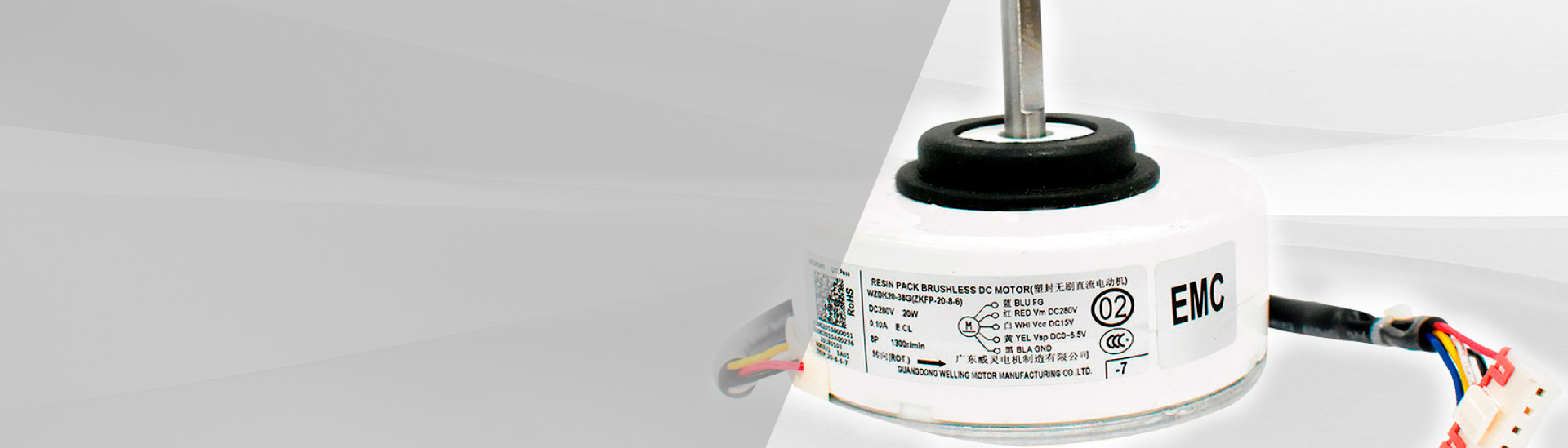

Un motor es la parte sistemática de una máquina capaz de hacer funcionar el sistema, transformando la energía eléctrica en energía mecánica capaz de realizar un trabajo.
EL motor se puede encargar de hacer girar la turbina de la unidad interior o el aspa de la unidad exterior.
Aire acondicionado

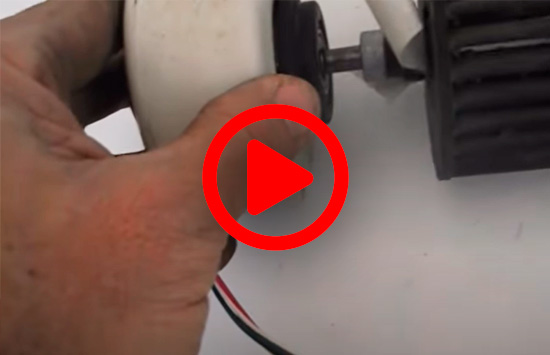

Conexión de motor de ventilador o turbina de split directo.
Escuchar

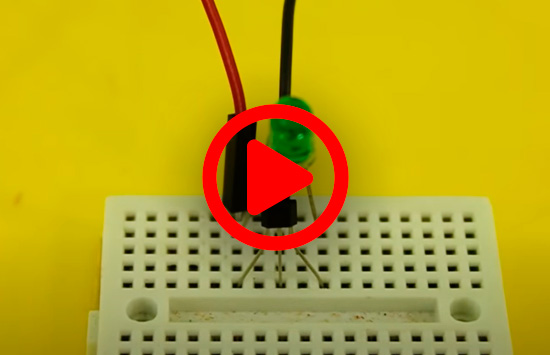

Sensor de Efecto Hall: ¿Qué es y cómo se Usa?
Se conoce como efecto Hall a la aparición de un campo eléctrico por separación de cargas, en el interior de un conductor por el que circula una corriente en presencia de un campo magnético, con componente perpendicular al movimiento de las cargas.
Este campo eléctrico (campo Hall) es perpendicular al movimiento de las cargas y a la componente perpendicular del campo magnético aplicado. Lleva el nombre de su primer modelador, el físico estadounidense Edwin Herbert Hall (1855-1938).
Escuchar

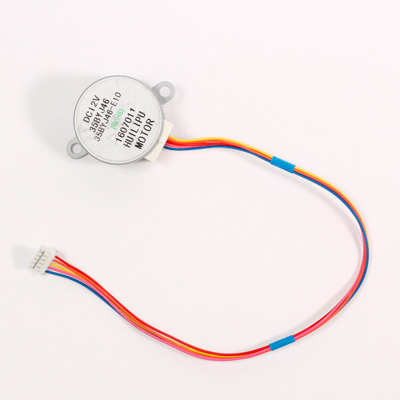

MOTOR SWING
En los equipos tipo mini-split, se utiliza un motor a pasos para controlar el movimiento del deflector de aire. A través de este motor, la rejilla se posiciona en la dirección donde lo necesita el usuario.
Pasa el cursor sobre cada cuadro para ver la información.
A simple vista este proceso cíclico puede resultar muy sencillo, sin embargo, puede ocasionar un gran dolor de cabeza cuando se desconoce el principio de operación de este componente y más aún si cree que opera con 12 VDC.
Dentro de su composición cuenta con una particularidad: tiene cuatro bobinados que están unidos hacia una terminal común para obtener, en la mayoría de los casos, un conector con cinco cables.
Este motor opera con impulsos de voltaje, que son suministrados en forma secuencial hacia cada devanado para hacerlo girar en un sentido. De tal forma, que cuando se requiere girar en sentido contrario la secuencia de voltaje será en sentido inverso. Es por ello que, al faltar la señalización en algunas de sus terminales, el funcionamiento del motor es erróneo.
Escuchar
La falla más recurrente en este componente es cuando uno de sus devanados se encuentra en circuito abierto, interrumpiendo la secuencia proveniente del Microcontrolador. En caso de ocurrir, se debe reemplazar el motor a pasos por uno nuevo.
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
