Tarjetas electrónicas
A continuación se mostrarán, los componentes más importantes de cada una de las tarjetas electrónicas de un aire acondicionado.
Escuchar

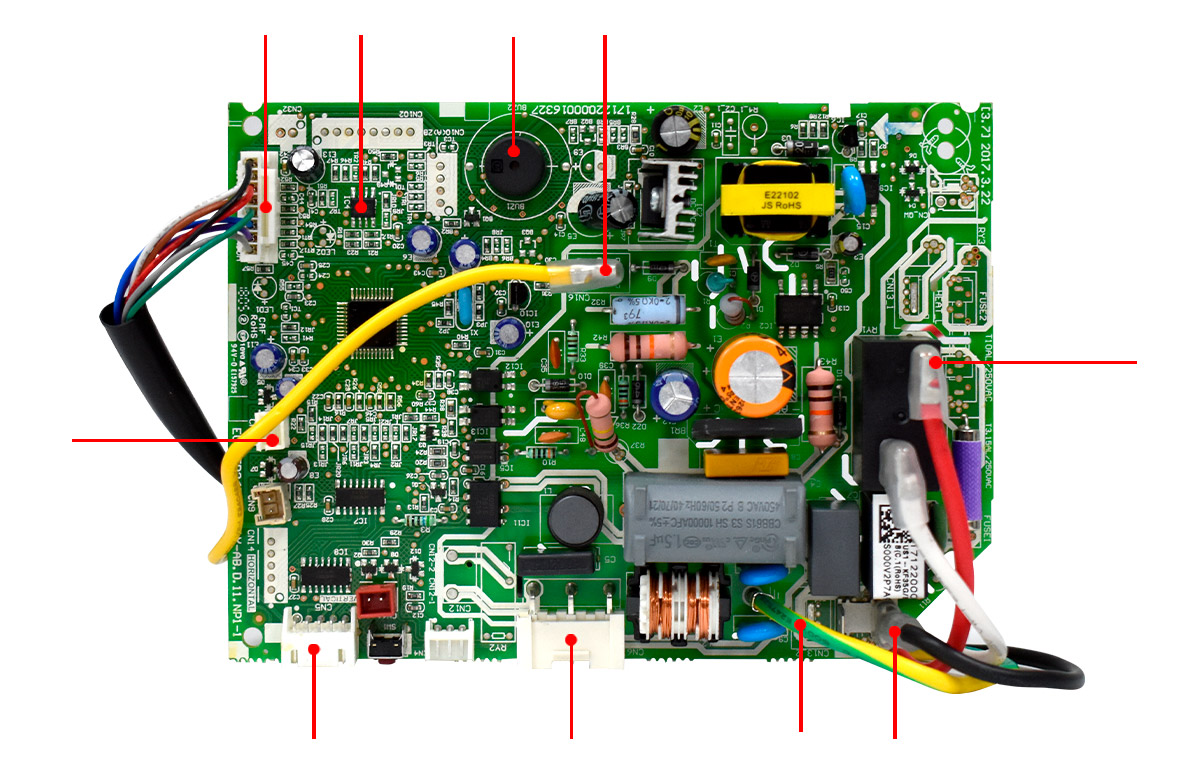

TARJETA EVAPORADOR
Pasa el cursor sobre cada punto para ver su descripción.
1
Líneas de Alimentación
1
Líneas de Alimentación
2
Motor Evaporador
3
Sensor de Velocidad
4
Motor Oscilador
5
Sensor de Ambiente y Tubería
6
Display
7
Memoria EPROMM
8
Bocina Receptor IR
9
Señal
Escuchar

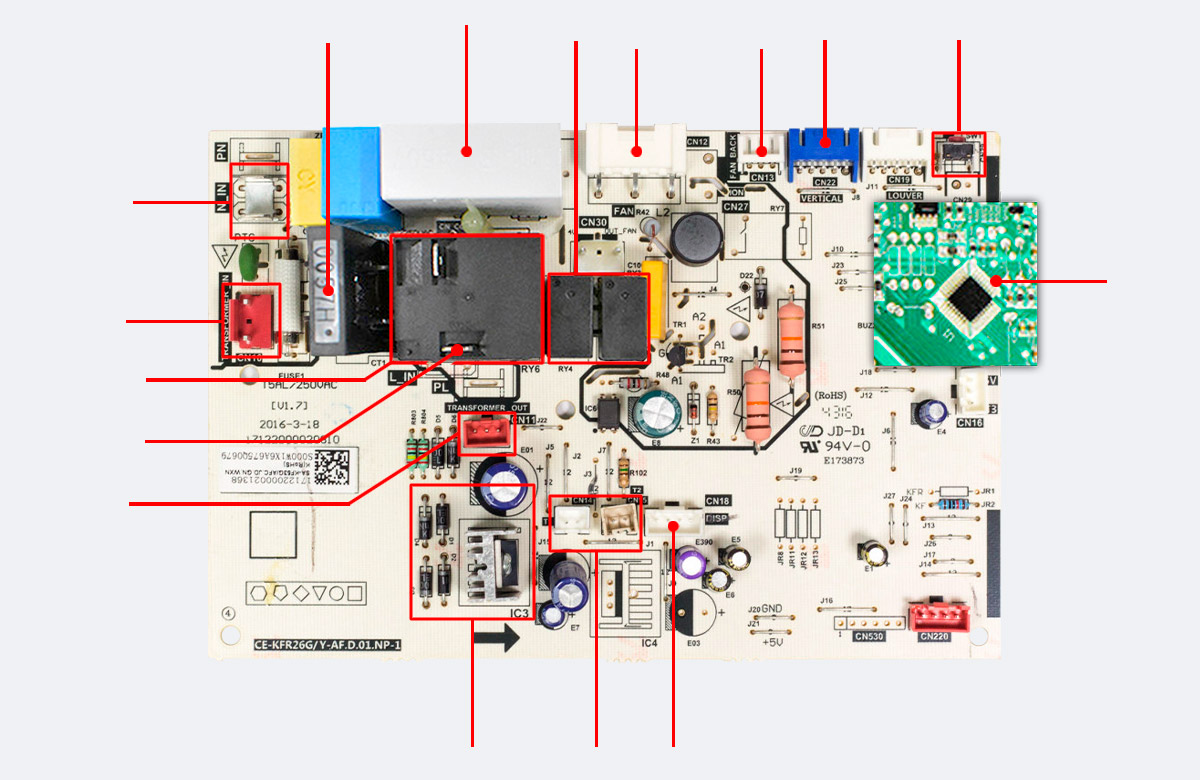

TARJETA EVAPORADOR
Adecuada para el modelo minisplit LIFE + de 1 tonelada de 110 volts.
Pasa el cursor sobre cada punto para ver su descripción.
1
Capacitor de motor evaporador
2
Moscilador a pasos
3
Sensor de R.P.M. del motor
4
Micro controlador y EEPROM
5
Display con receptor IR
6
Sensor de ambiente y pozo
7
Entrada de transformador
8
Salida de transformador
9
Etapa rectificadora de voltaje
10
Etapa rectificadora de voltaje
11
Protección contra alto voltaje y corto circuito
12
Etapa de suministro de voltaje
12
Etapa de suministro de voltaje
13
Encendido manual
14
Motor evaporador
15
Señal calefacción
Escuchar

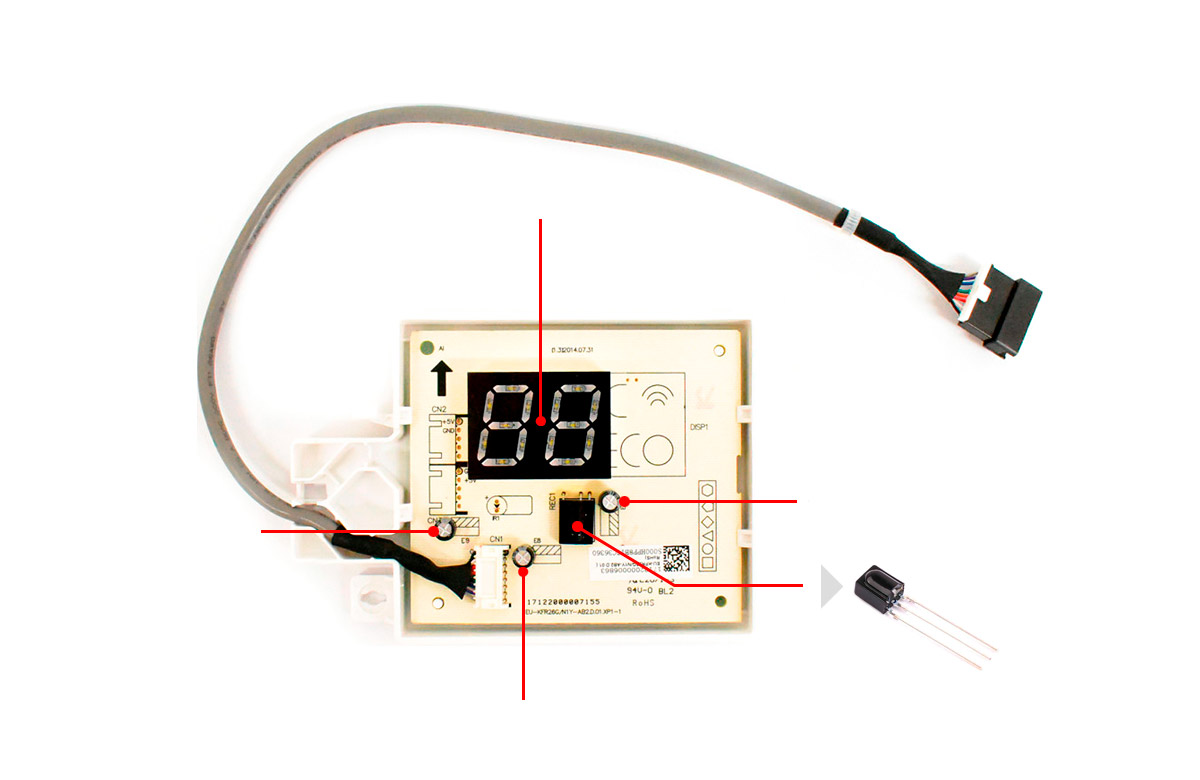

TARJETA DISPLAY
Pasa el cursor sobre cada punto para ver su descripción.
1
Display
2
Capacitores
2
Capacitores
2
Capacitores
3
Receptor Infrarojo
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
