RECOMENDACIONES PARA LA CORRECTA UBICACIÓN DE LOS EQUIPOS DE MINI SPLIT INVERTER
La correcta ubicación de los equipos de aire acondicionado, representa uno de los aspectos más importantes para lograr un enfriamiento adecuado, ya que posee un sistema electrónico con componentes más sensibles debemos asegurar una correcta instalación

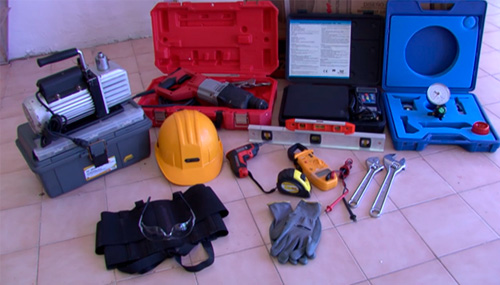

Herramientas de trabajo
Equipo de protección
Bomba de vacío
Manómetros
Rotomartillo
Vacuometro
Destornillador inalámbrico
Cinta métrica
Nivel
2 llaves crecientes
Soga
Escalera
Lentes
Casco
Guantes
Faja
Escuchar
Procedimiento
Pasa el cursor sobre cada imagen para ver la informacón.
1. Toma las medidas para la instalación
Basándote en las recomendaciones de la correcta ubicación de los equipos mini Split toma las medidas para la instalación de la base donde se empotrará la unidad interior.

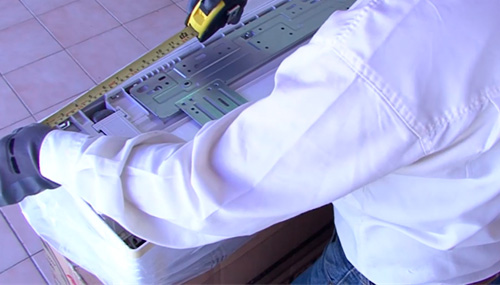

2. Toma las medidas
Saca la unidad interior de su empaque y toma medidas de referencia de la base.

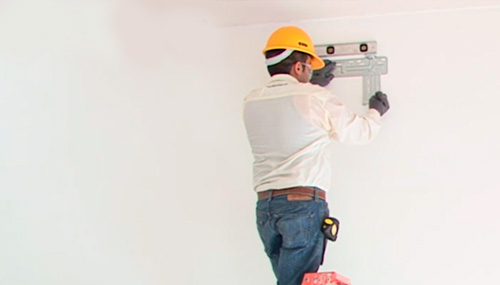

3. Coloca y nivela la base sobre la pared
Coloca y nivela la base sobre la pared y marca la posición donde se harán las perforaciones para colocar los taquetes.

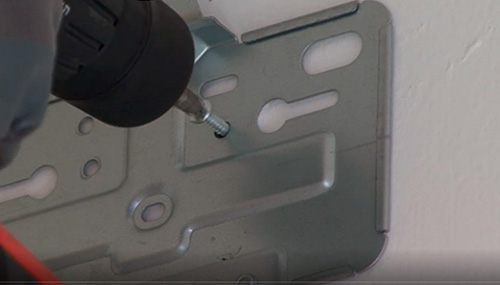

4. Haz las perforaciones
Haz las perforaciones para colocar los taquetes y tornillos que sujetaran la base a la pared.

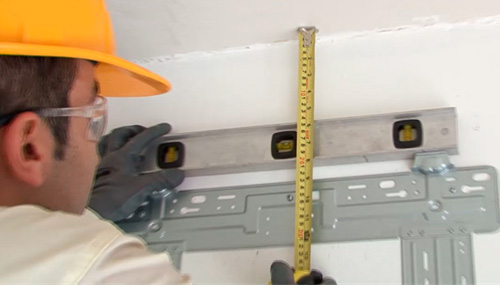

5. Verifica que este nivelada
Verifica que este nivelada y que tenga la separacion de 20 centimetros del techo.

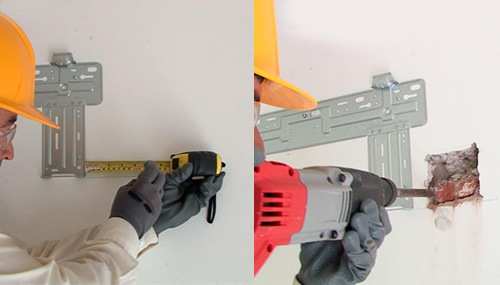

6. Toma medidas y marca donde se hará la perforación para la salida de la tubería
Toma medidas y marca donde se hará la perforación para la salida de la tubería de la unidad interior, y realiza la perforación (asegúrate dejar inclinación para que el agua de la condensación fluya correctamente hacia el exterior por la manguera de desagüe).

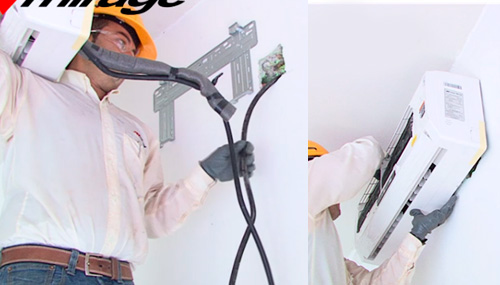

7. Pasa el cable de comunicación, la manguera de desagüe y la tubería
Pasa el cable de comunicación, la manguera de desagüe y la tubería por el hoyo de la pared hacia el exterior y empotra la unidad interior sobre la base.

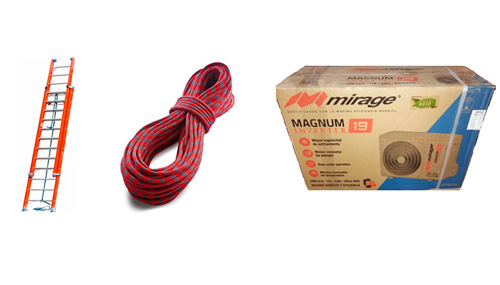

8. Sube la unidad exterior al techo
Sube la unidad exterior al techo sin sacarla de su caja, sujétala con una soga y súbela deslizándola por la escalera.
Nota: no olvides usar tu equipo de seguridad.

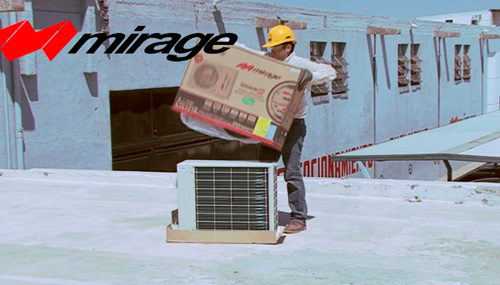

9. En la azotea, saca la unidad exterior de su caja.

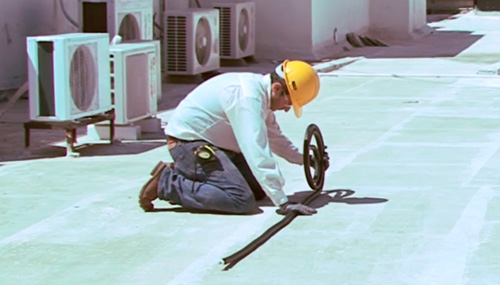

10. Extiende la tubería
Extiende la tubería sobre el techo, utiliza la técnica para desenrollar el tubo sin doblarlo.

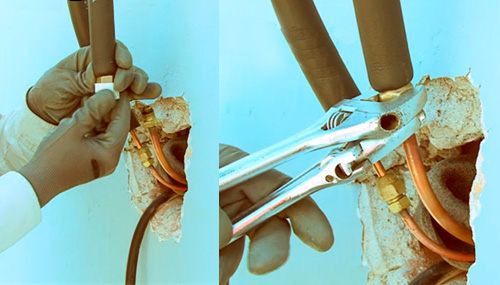

11. Conecta y aprieta los tubos de alta y baja presión a la unidad interior
Conecta y aprieta los tubos de alta y baja presión a la unidad interior, asegúrate de aplicar el torque correcto para el refrigerante R410A.

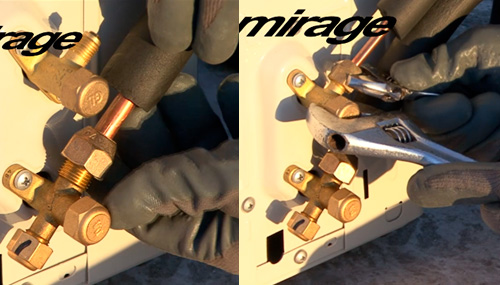

12. Conecta y aprieta los tubos de alta y baja presión a la unidad exterior
Conecta y aprieta los tubos de alta y baja presión a la unidad exterior, asegúrate de aplicar el torque correcto para el refrigerante R410A.

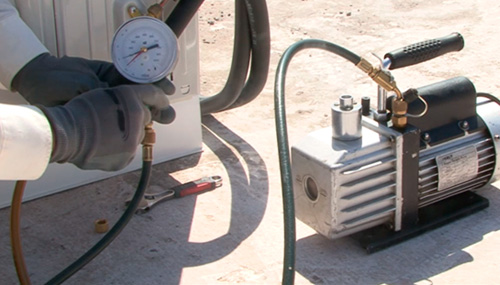

13. Realiza el vacío al sistema
Realiza el vacío al sistema siguiendo las recomendaciones de triple vacío mencionadas en temas anteriores.
Aplicar técnica de triple vacío: R410A= 250 micrones.

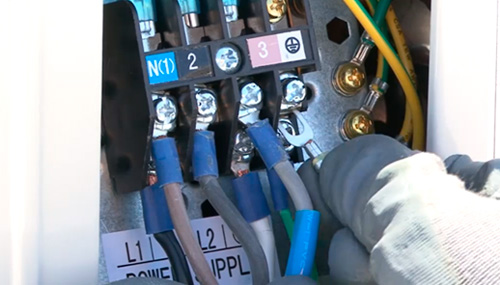

14. Conecta los cables de señal
Conecta los cables de señal a las terminales de la unidad exterior. Asegurate que el orden de los cables sea el mismo en la unidad interna y en la unidad exterior.
Nota Para conectar la alimentación electrica sigue las recomendaciones mencionadas en el tema siguiente.

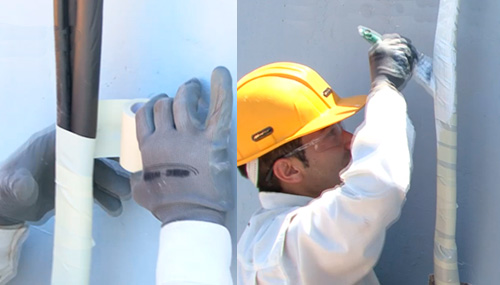

15. Coloca cinta aislante
Coloca cinta aislante a la tubería y recúbrela con impermeabilizante.
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
1
¿Cuál de las siguientes herramientas no es necesaria para la instalación de un mini Split?
