INTRODUCCIÓN

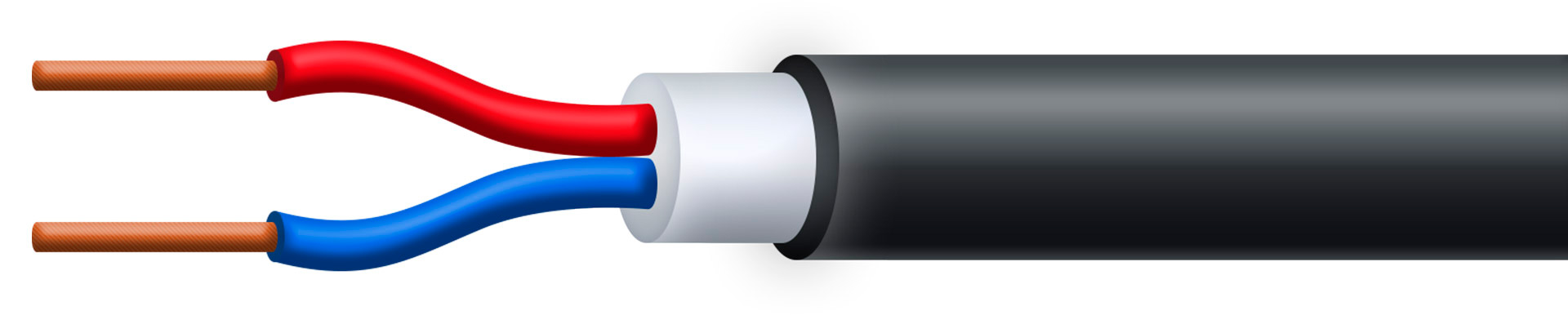

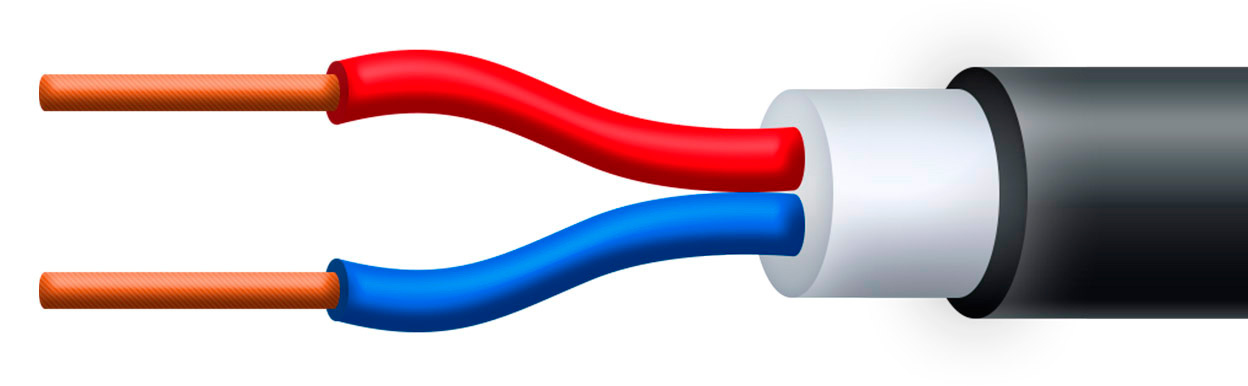

Los cables eléctricos están compuestos por 4 elementos:
1. El conductor
2. El aislamiento
3. Una capa de relleno
4. Una cubierta
Cada uno de estos elementos que componen un cable eléctrico cumplen con un propósito que vamos a conocer a continuación:
Coloca el cursor sobre cada punto para ver su descripción.
1
Conductor eléctrico
Es la parte del cable que transporta la electricidad y puede estar constituido por uno o más hilos de cobre o aluminio.
2
Aislamiento
Este componente es la parte que recubre el conductor, se encarga de que la corriente eléctrica no se escape del cable y sea transportada de principio a fin por el conductor.3
Capa de relleno
La capa de relleno se encuentra entre el aislamiento y el conductor, se encarga de que el cable conserve un aspecto circular ya que en muchas ocasiones los conductores no son redondos o tienen más de un hilo. Con la capa de relleno se logra un aspecto redondo y homogéneo.4
Cubierta
La cubierta es el material que protege al cable de la intemperie y elementos externos.Escuchar
Tipos de conductores eléctricos
Recordamos que el conductor es el componente que transporta la electricidad.
Pasa el cursor para ver la información.
Conductor de cable flexible
El cable eléctrico flexible el más aplicado, está compuesto por multitud de finos alambres recubiertos por materia plástica. Son tan flexibles porque al ser muchos alambres finos en vez de un alambre conductor se consigue que se puedan doblar con facilidad, son muy maleables.
Conductor de cordón
Están formados por más de un cable o alambre, se juntan todos y se envuelven de manera conjunta por segunda vez, es decir, tienen el propio aislamiento de cada conductor más uno que los reúne a todos en un conjunto único.
Conductor de alambre desnudo
Es un solo alambre en estado sólido, no es flexible y no tiene recubrimiento, un ejemplo de uso este tipo de conductores es la utilización para la conexión a tierra en conjunto con las varillas de tierra.
Conductor de alambre aislado
Es exactamente lo mismo que el conductor de alambre desnudo con tan solo una diferencia, en este caso el conductor va recubierto de una capa de aislante de material plástico para que el conductor no entre en contacto con ningún otro elemento como otros conductores, personas u objetos metálicos. El alambre aislado se utiliza mucho más que el cobre desnudo tanto en viviendas como oficinas.Los materiales que son conductores, son todos aquellos que ofrecen muy poca resistencia al paso de la electricidad, por lo que se transforman en las mejores alternativas para distribuir la energía en un espacio físico.
Existen diferentes tipos de materiales que son eficientes conductores de energía eléctrica, tales como:
Pasar el cursor por cada conductor para ver su nombre.

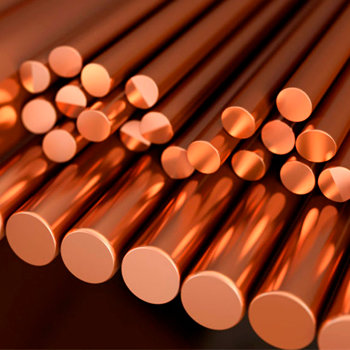

Cobre

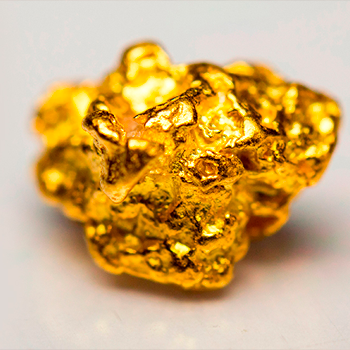

Oro
Plata

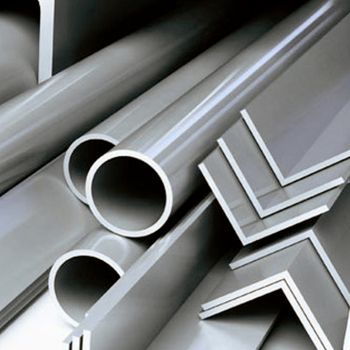

Aluminio y sus aleaciones
También existen otros materiales que son no metálicos, pero que también poseen la propiedad de conducir la electricidad, por ejemplo:
Pasar el cursor por cada conductor para ver su nombre.
Grafito
Disoluciones y soluciones salinas por ejemplo el agua de mar.
Entre los cables más utilizados para distribuir la energía eléctrica se encuentran los siguientes:
| Material | Conductividad eléctrica % IACS | Conductividad térmica % IACS |
|---|---|---|
| Plata | 106 | 108 |
| Cobre | 100 | 100 |
| Oro | 72 | 56 |
| Aluminio | 39 | 41 |
| Aceros | 13-17 | 13-17 |
| Estaño | 15 | 15 |
Escuchar
Colores y significado de los cables eléctricos
Pasa el cursor para ver la información.
Cable negro.
Es un cable de fase también, y está visible en la gran mayoría de las instalaciones y cables. Al igual que el blanco, puede responder a motivos estéticos.
Cable marrón.
Es el cable de fase, aunque también puede ser negro o gris, según la estética del aparato que lo luzca. Anteriormente se utilizaba el color verde, por lo que, si hallas un cable verde, será mejor que lo revises antes de usarlo, ya que puede estar reseco o roto.
Cable blanco.
Los cables blancos son tus cables neutrales. Éstos también son tomas de tierra, pero sólo se conectan al transformador para así llevar la energía de vuelta.
Cable azul.
Es el cable neutro. Hasta 1970 se utilizaba el cable de color rojo, revisa los cables de este color antes de utilizarlo.
Cables de colores con rayas.
Los cables de colores con una raya (también llamada "guía") son cables tan neutrales como los blancos. Estos tipos de cables se usan para identificar cuál cable neutral va con cuál cable de color.
Cable verde y amarillo.
Es el cable usado en puesta a tierra. Antiguamente se utilizaban cables de color gris o blanco, pero, para evitar confusiones, se comenzó a utilizar este cable bicolor, más llamativo.Tipos de aislamientos
Se consideran aislantes a todos aquellos materiales que ofrecen una resistencia a la conducción de energía (ya sea térmica o eléctrica).
Los materiales que son aislantes pueden llegar a clasificarse en dos grupos:
AISTANTES ELÉCTRICOS
AISLANTES TÉRMICOS
Se dice de los materiales que tienen muy baja capacidad de conducción de la energía eléctrica, estos materiales generan una barrera potencial que dificulta la conducción de la energía eléctrica.
Se utilizan para evitar descargas eléctricas hacia las personas o cortos circuitos en un sistema eléctrico.
Pasar el cursor por cada aislante para ver su nombre.
Hule
Teflón
Plástico
Cerámica
Vidrio
Madera
Son aquellos materiales que, al ser sometidos a una fuente de calor, ofrecen resistencia muy significativa, antes de que se incremente su temperatura.
Pasar el cursor por cada aislante para ver su nombre.
Algodón
Corcho
Poli estireno
Lino
Vidrio
Cáñamo
Escuchar
Tipos de aislamiento de cables eléctricos (Nomenclaturas)

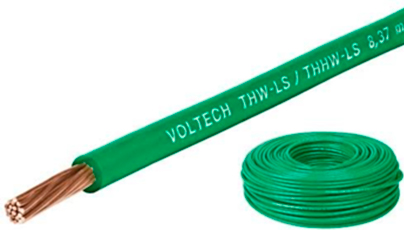

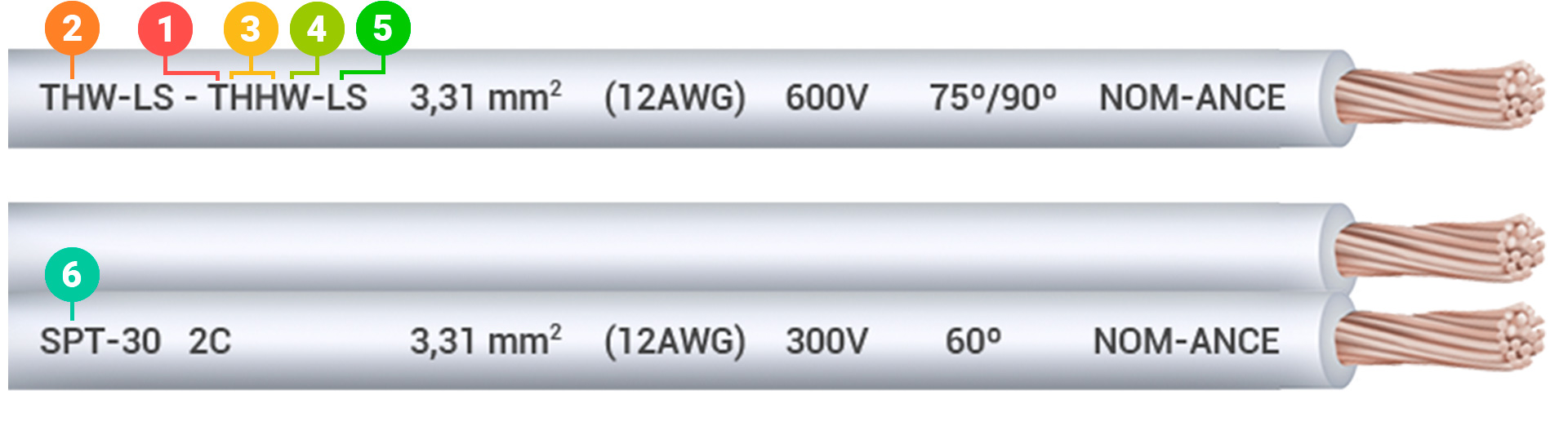

Se puede identificar el tipo de aislamiento que tiene un cable en las inscripciones que aparecen sobre el forro plástico. Los cables que se utilizan para instalaciones en viviendas y oficinas son los siguientes, es importante resaltar que dependiendo de la zona geográfica del país y su temperatura ambiente, se recomienda la utilización de los cables recomendados (ver inscripción de la temperatura en el cable):
Pasa el cursor para ver la información.
1
T
Thermoplastic:
Aislamiento termoplástico (este lo tienen todos los cables).2
H
Heat resistant:
Resistente al calor hasta 75° centígrados (167° F).3
HH
Heat resistant:
Resistente al calor hasta 90° centígrados (194° F).4
WT
Water resistant:
Resistente al agua y a la humedad.5
LS
Low smoke:
Este cable tiene baja emisión de humos y bajo contenido de gases contaminantes.6
SPT
Service paralell thermoplastic:
Esta nomenclatura se usa para identificar un cordón que se compone de dos cables flexibles y paralelos con aislamiento de plástico y que están unidos entre sí. También se denomina cordón dúplex.
75º/90º
Este tipo de cable se debe de utilizar en la zona norte y noroeste del país.
60º
Este tipo de cable se recomienda para la zona centro y sureste del país.
AISLAMIENTO
TERMOPLÁSTICO
TERMOPLÁSTICO
AISLAMIENTO
TERMOESTABLE
TERMOESTABLE
TENSIONES DE LOS
CABLES ELÉCTRICOS
CABLES ELÉCTRICOS
MEDIDAS DE LOS
CABLES ELÉCTRICOS
CABLES ELÉCTRICOS
- PVC: Policloruro de vinilo
- PE: Polietileno
- PCP: Policloropreno, neopreno o plástico
- XLPE: Polietileno reticulado
- EPR: Etileno-propínelo
- MICC: Cobre revestido, mineral aislado
Dependiendo de la tensión para la que están preparados para funcionar los cables se categorizan en grupos de tensiones que van por rangos de voltios.
- Cables de muy baja tensión (Hasta 50V)
- Cables de baja tensión (Hasta 1000V)
- Cables de media tensión (Hasta 30kV)
- Cables de alta tensión (Hasta 66kV)
- Cables de muy alta tensión (Por encima de los 770kV)
Las medidas de los cables y alambres eléctricos se suelen categorizar en calibres si se habla del sistema AWG (American Wire Gauge), sin embargo, es más común conocerlos dependiendo del diámetro del cable en el sistema métrico decimal y categorizarlos en milímetros cuadrados dependiendo del diámetro de la sección.
Calibres en Cables
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
