Revisión del suministro eléctrico
Cuando vayamos a realizar una instalación, el primer paso es verificar que el voltaje de operación del equipo sea compatible con la instalación existente en el lugar, de no ser así el equipo presentara algunas de las siguientes fallas:
Pasa el cursor para ver la información.
VOLTAJE NORMAL
El equipo funcionará correctamente.208 a 230 volt
110 a 115 volt
VOLTAJE ALTO
- Daño irreversible en los motores.
- Daño en elementos de protección en la tarjeta electrónica (varistor y fusible).
240 a 260 volt
120 a 140 volt
VOLTAJE BAJO
- Alto consumo de energía.
- Calentamiento de motores.
- Daño en debanado electrico.
- Mal desempeño.
207 hacia abajo
109 hacia abajo
Nota:
Un equipo con código de error por voltaje anormal, NO enciende.
Escuchar
Recomendaciones para una instalación eléctrica adecuada.
RECOMENDACIONES
DE SEGURIDAD
DE SEGURIDAD
DETALLES DE LA
CONEXIÓN A TIERRA FÍSICA
CONEXIÓN A TIERRA FÍSICA
RECOMENDACIONES
GENERALES
GENERALES

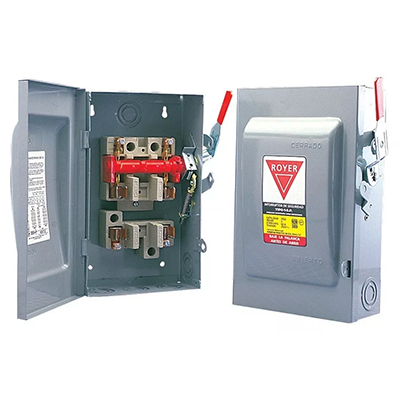

- Revise que el voltaje de suministro este dentro del rango permitido, verifique que el calibre del cable en la instalación sea el correcto, cuente con un medio de desconexión independiente.
- La instalación eléctrica debe tener tierra física y ser supervisada por personal calificado.
- Instalar un interruptor termo magnético independiente para proteger a la manejadora de alguna sobrecarga o corto circuito.
- La manejadora requiere conexión a tierra TIPO l.
- El cable marcado con los colores amarillo-verde combinado es el cable de tierra física, evite usarlo para otros propósitos o dejarlo suelto sin ninguna conexión, prevenga un corto eléctrico.
- La resistencia de tierra debe seguir el criterio internacional de instalaciones eléctricas.
-
Nunca haga la conexión de tierra física a los siguientes lugares:
- Tubería de agua
- Tubería de drenaje
- Tubería de gas
- Otros metales
- La conexión eléctrica y su señalización, deben estar acorde al diagrama en la cubierta de control.
- Al reemplazar el FUSIBLE, asegúrese que sea de la misma capacidad, verificar este dato en el dispositivo que lo contiene.
- La manejadora deberá ser instalada de acuerdo a las regulaciones nacionales eléctricas.
Tierra Física
Consideraciones para su instalación
Escuchar

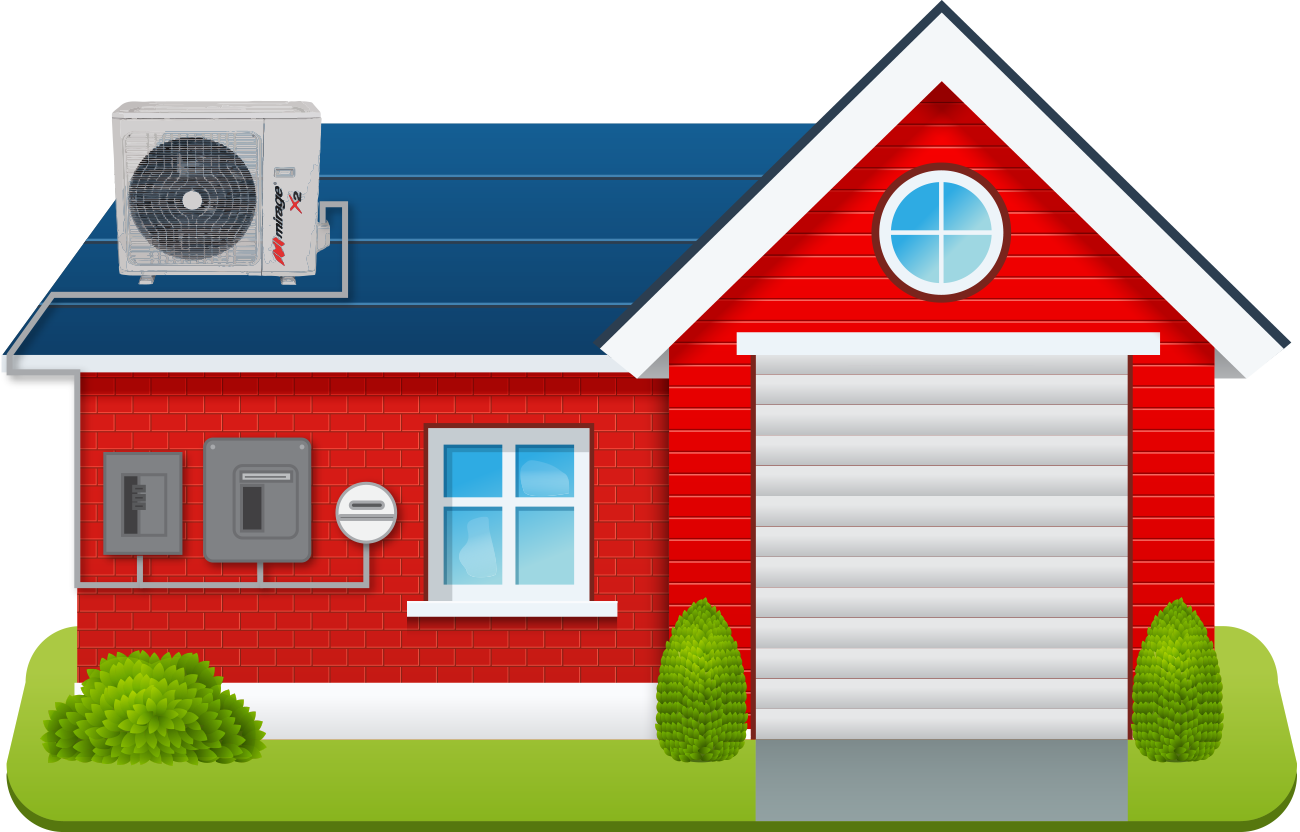

Esquema de instalación eléctrica en base A NOM
Coloca el cursor sobre cada punto para ver su descripción.
1
El interruptor termo magnético debe ser de clase HACR.
LRA: Amperaje a Rotor Bloqueado.
RLA: Amperaje a Carga Plena.
OD: Motor externo del equipo.
MCA: Ampacidad Mínima del Circuito(1.25xRLA)+OD
Valor Mínimo de Interruptor: (1.75xRLA)+OD
Valor Máximo de Interruptor: (2.25xRLA)+OD
(ver artículo 240).
PROTECCIÓN CONTRA SOBRE CORRIENTE
Se debe elegir la protección con base a los datos de placa (LRA, RLA y OD) y escoger el centro de carga adecuado al interruptor para evitar falso contacto.El interruptor termo magnético debe ser de clase HACR.
LRA: Amperaje a Rotor Bloqueado.
RLA: Amperaje a Carga Plena.
OD: Motor externo del equipo.
MCA: Ampacidad Mínima del Circuito(1.25xRLA)+OD
Valor Mínimo de Interruptor: (1.75xRLA)+OD
Valor Máximo de Interruptor: (2.25xRLA)+OD
(ver artículo 240).
2
En el caso de equipos 110, podemos acarrear el tendido de tierra junto con el suministrado en el centro de carga principal. Debemos evitar el paralelismo (ver artículo 250).
PUESTA TIERRA
Se debe instalar varilla de tierra, debido a que las descargas de las dos líneas de alimentación en equipos 220 deben descargar por este circuito de protección.En el caso de equipos 110, podemos acarrear el tendido de tierra junto con el suministrado en el centro de carga principal. Debemos evitar el paralelismo (ver artículo 250).
3
ALAMBRADO Y MÉTODO DE SELECCIÓN
Para seleccionar el calibre del cableado revisemos el artículo 300, donde debemos tomar en cuenta la temperatura ambiente, la separación de la canalización de la loza para obtener el factor de corrección por temperatura, para después elegir el calibre en la tabla de ampacidades.
4
En el caso de los equipos monofásicos, serán 3 cables (línea, neutro y tierra) (ver artículo 344).
CANALIZACIÓN
Las canalizaciones utilizadas para alimentación del aire acondicionado deben estar calculadas para la carga nominal de placa y llevarán 3 cables en su interior (2 líneas y 1 tierra).En el caso de los equipos monofásicos, serán 3 cables (línea, neutro y tierra) (ver artículo 344).
Escuchar
Instalación eléctrica en base A NOM
En el artículo 440 de la NOM-001-SEDE-2012 hace mención a los requerimientos autorizados para una instalación eléctrica de aires acondicionados, siguiendo los pasos a continuación:
Pasa el cursor para ver la información.

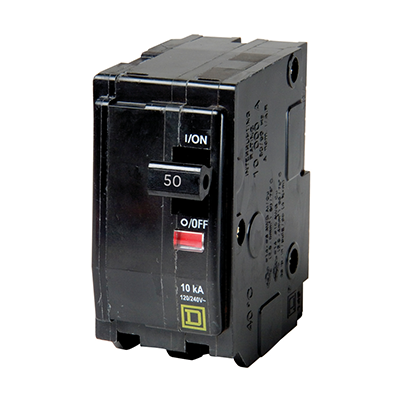

Determinar el interruptor termomagnético

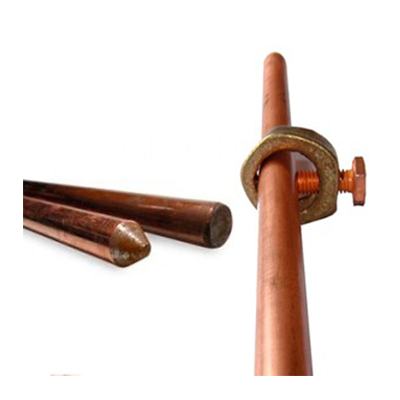

El sistema para descargas a tierra, varilla y cable.

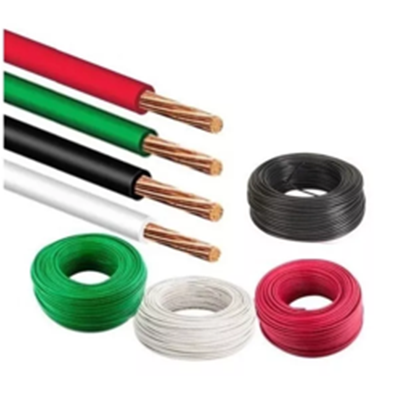

Determinar el calibre del cableado en base a la corriente de arranque.
Selección del tipo de canalización adecuada.
Escuchar
¿Qué pasa si conectamos un equipo de 110 volts al suministro de 220 volts?

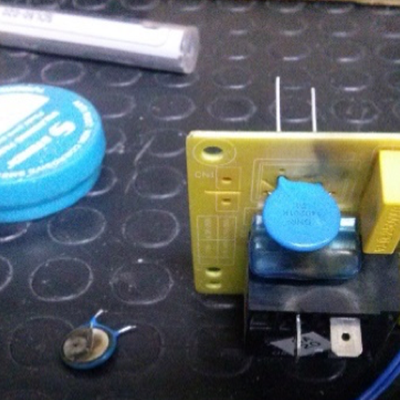

Provocaremos un daño irreversible en la tarjeta, a la entrada de la alimentación de la tarjeta cuenta con dos elementos de protección, el Varistor y el Fusible de cristal.
Pasa el cursor para ver la información.
Tarjeta

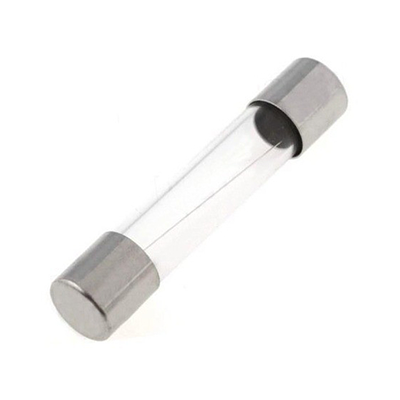

Fusible de cristal
Varistor
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
