Diagnóstico de fallas
Tarjetas electrónicas

Tarjeta electrónica

Suministro de voltaje:
Es la etapa encargada de convertir el voltaje de alimentación (110 o 220V) en voltaje de 5 a 12 VCD usando un transformador, puente de diodos y reguladores de voltaje. En el trayecto de la conversión de la energía pueden ocurrir algunas irregularidades en los componentes que causan un mal funcionamiento en el equipo, a continuación, se hace mención de algunas fallas que se le atribuyen a la fuente de poder.

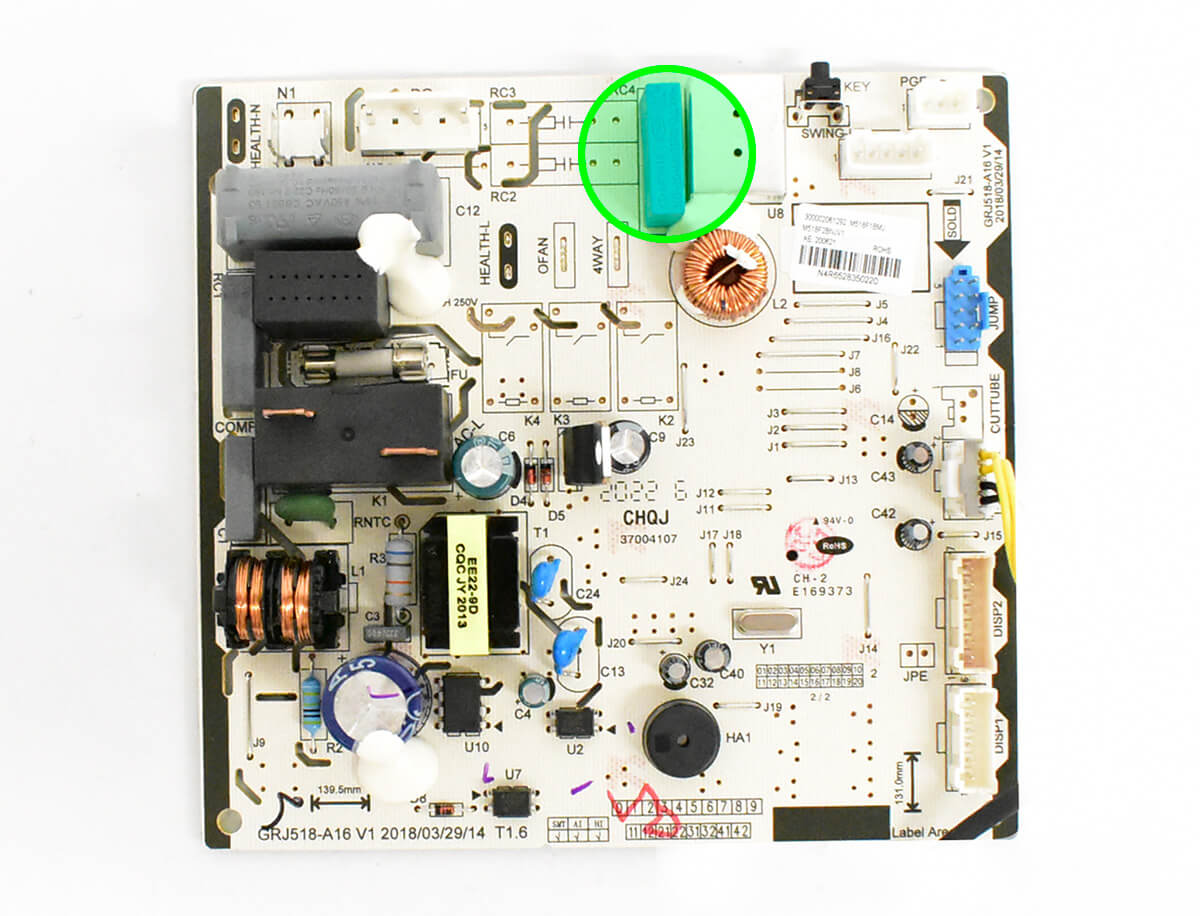

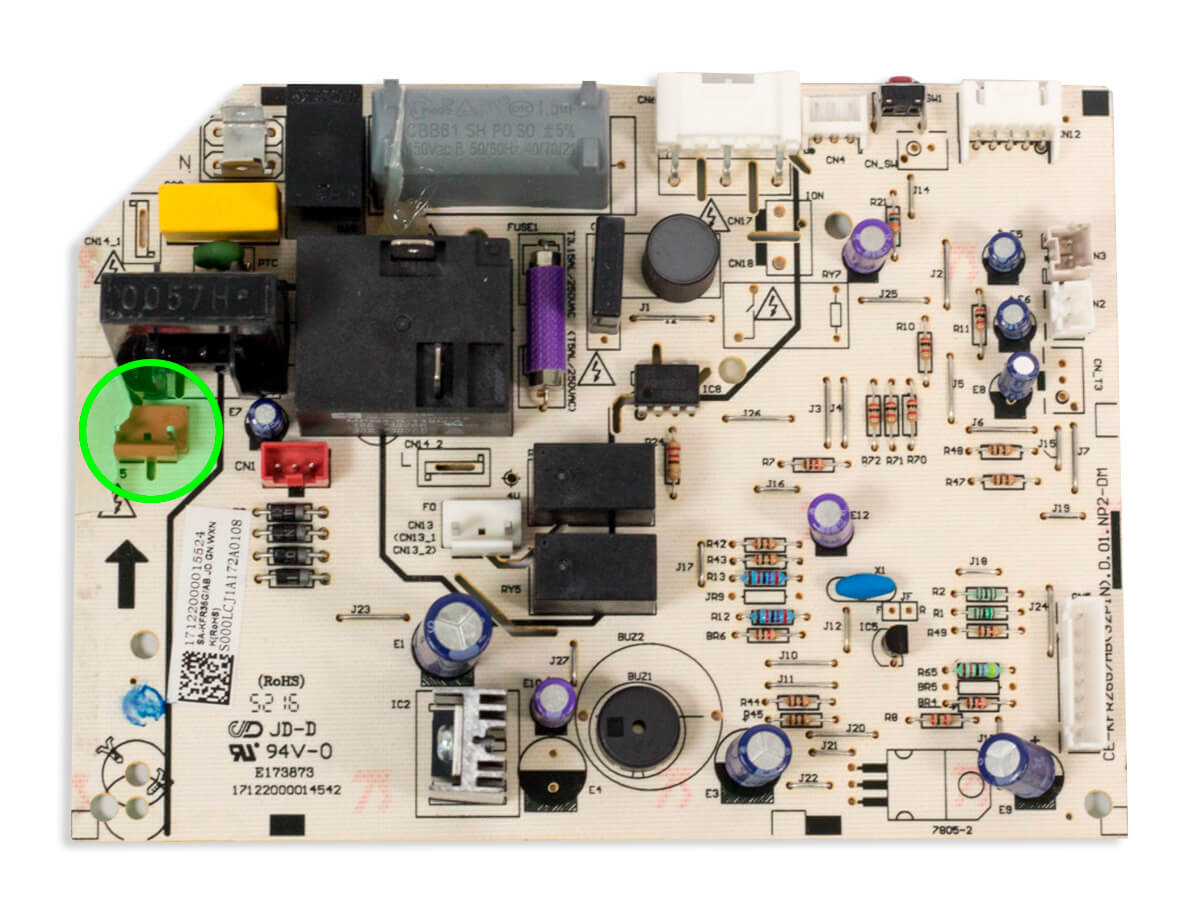

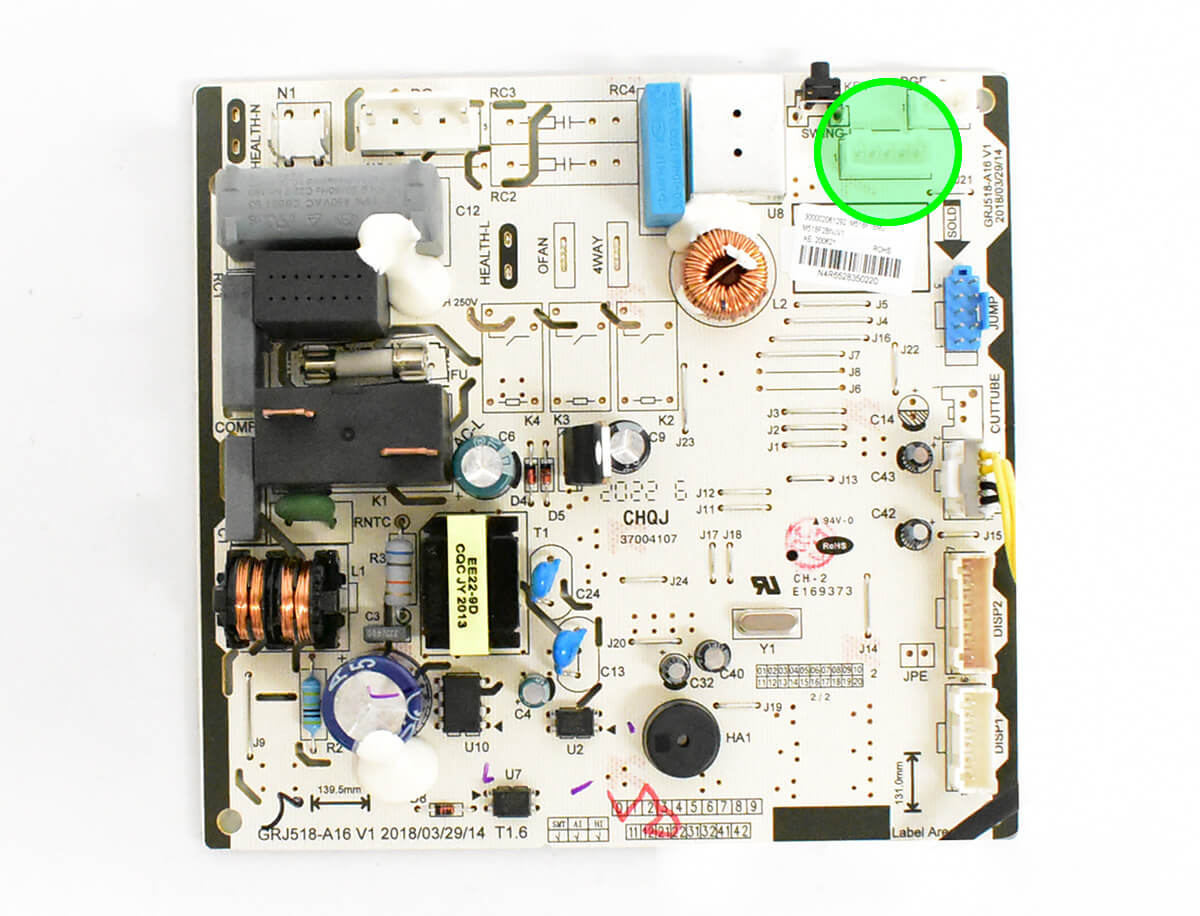

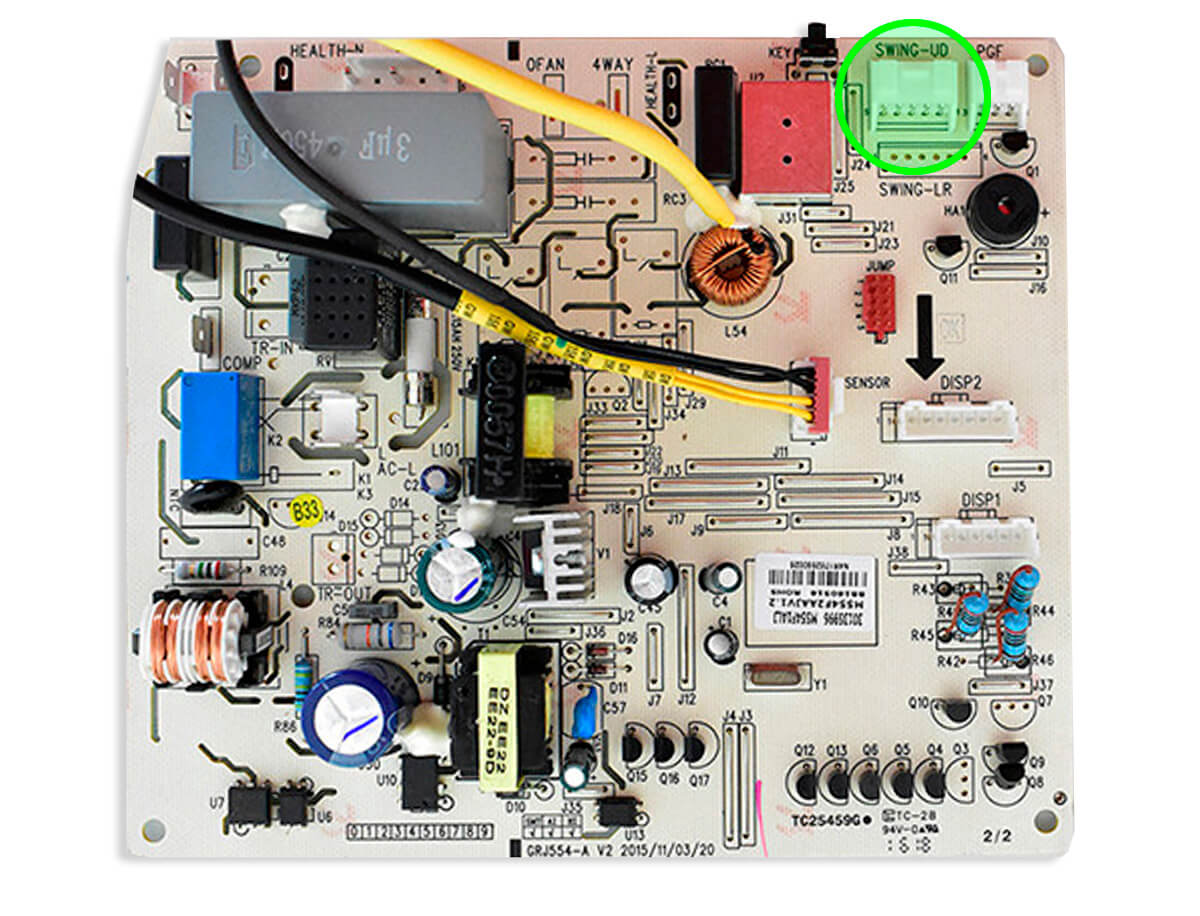

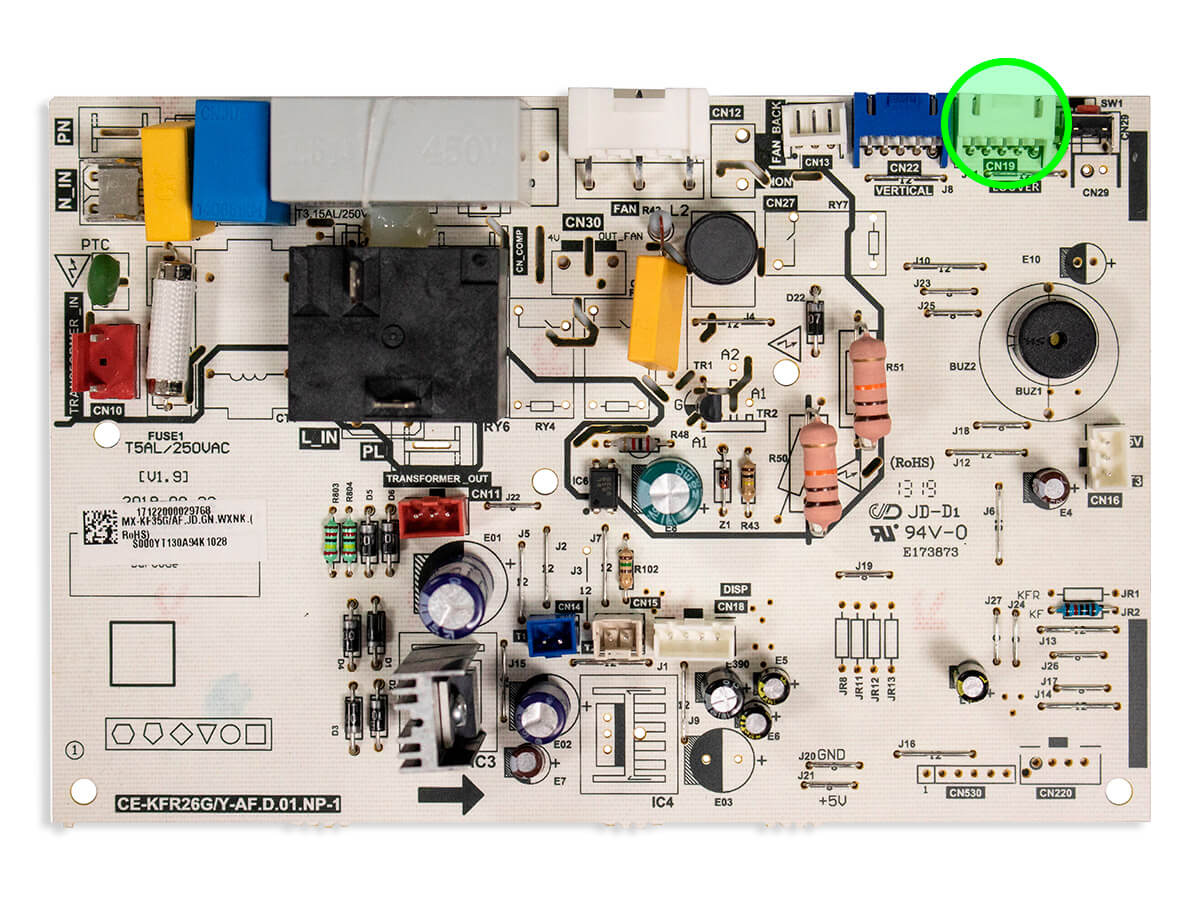

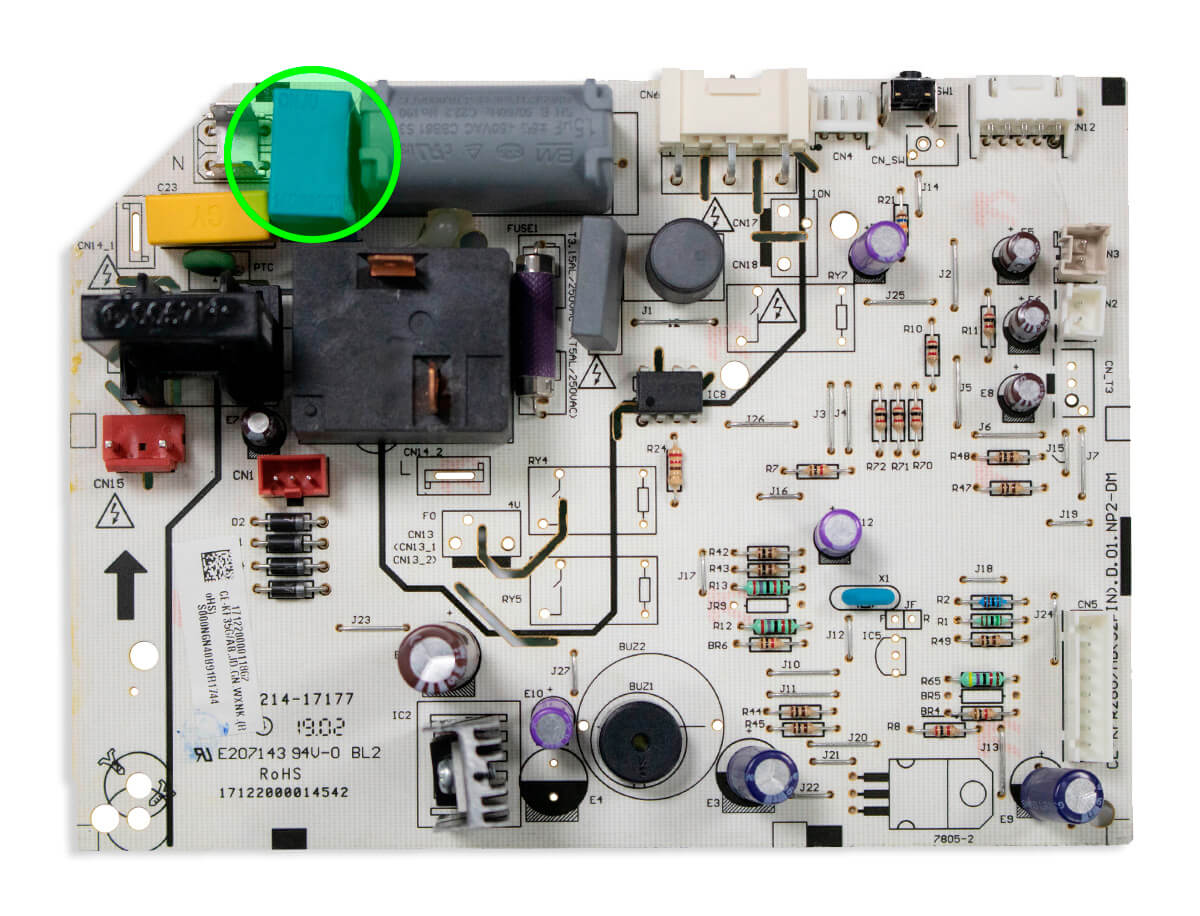

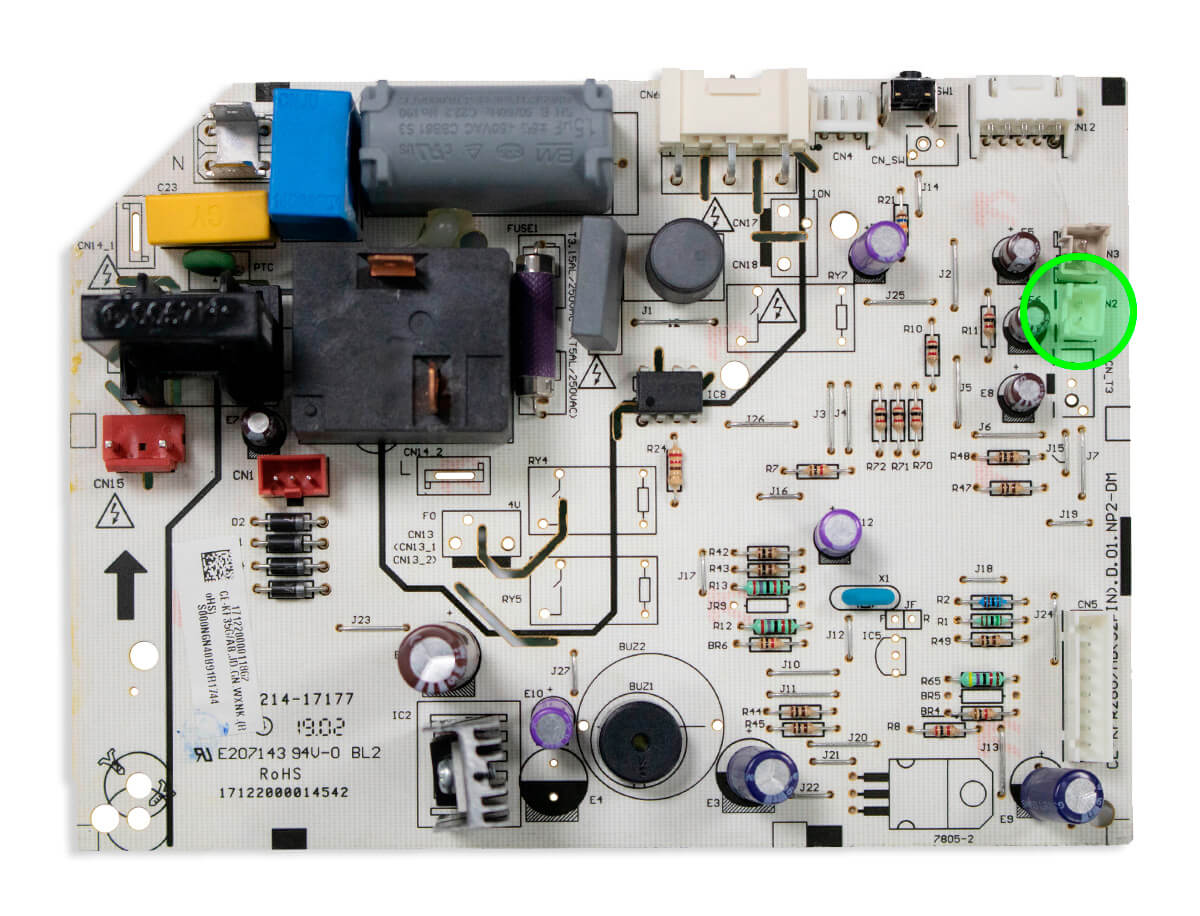

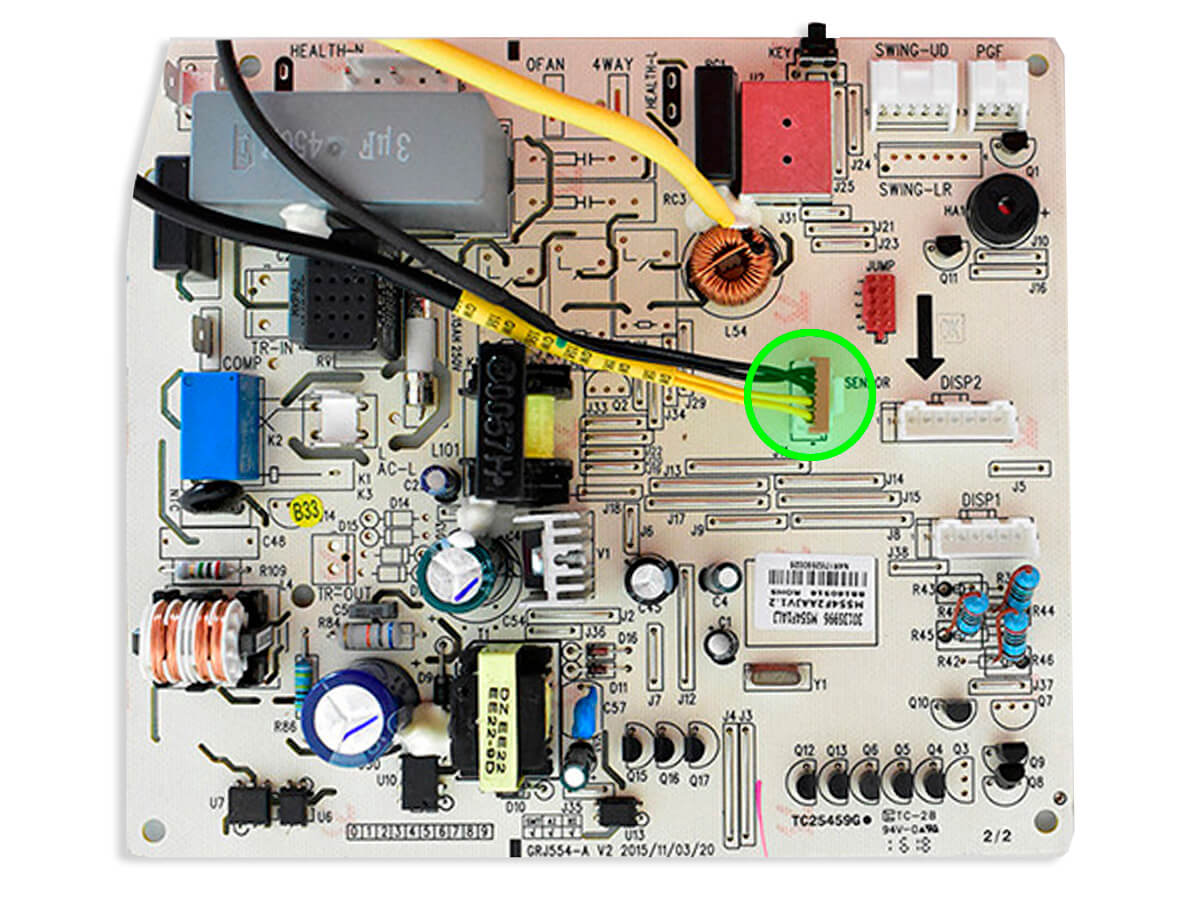

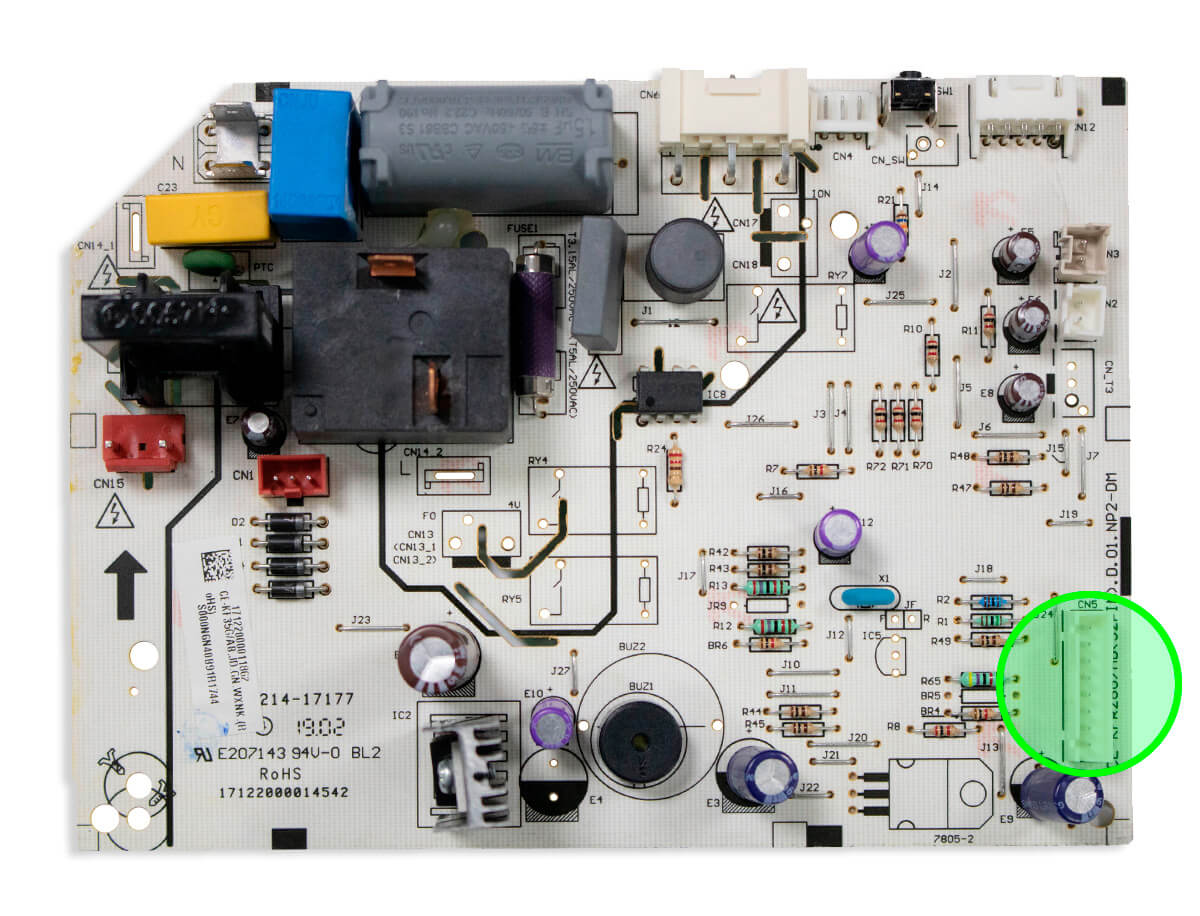

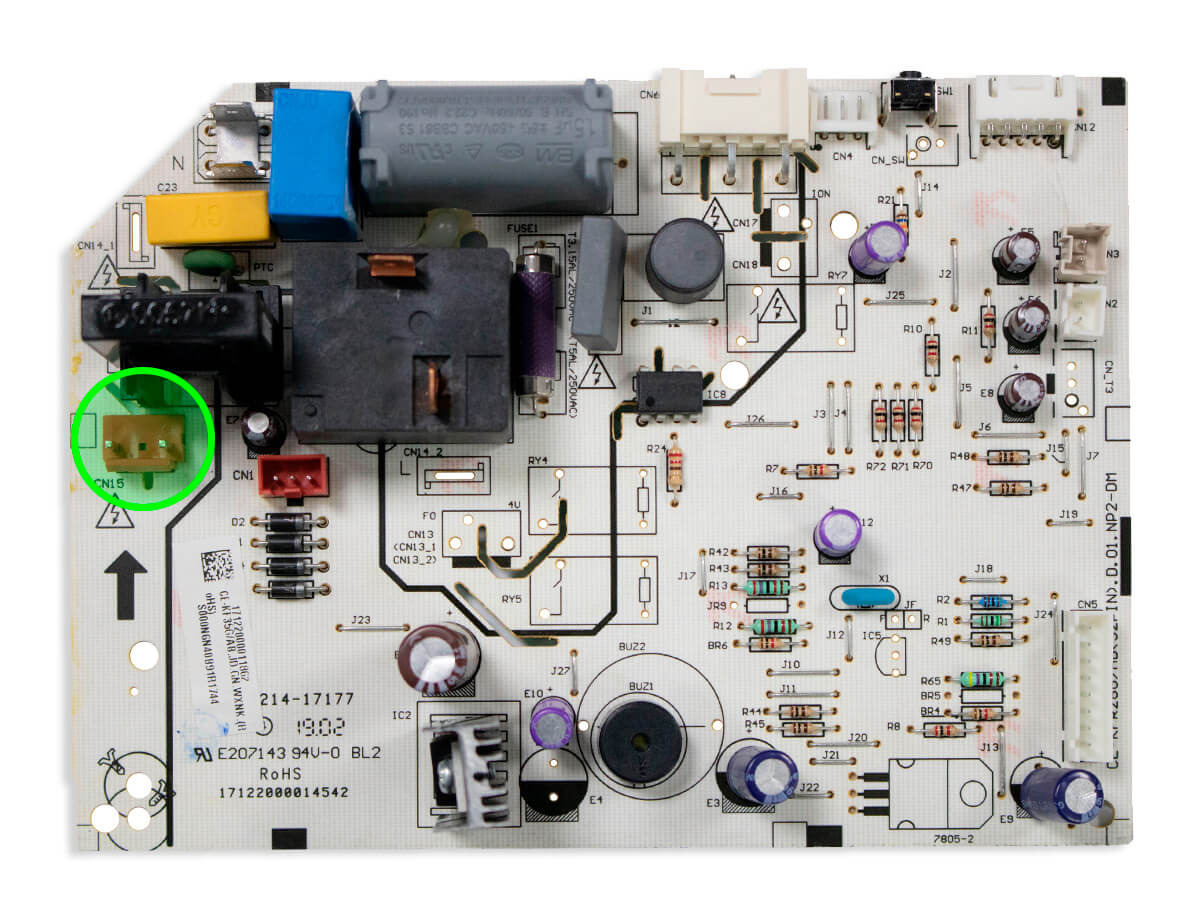

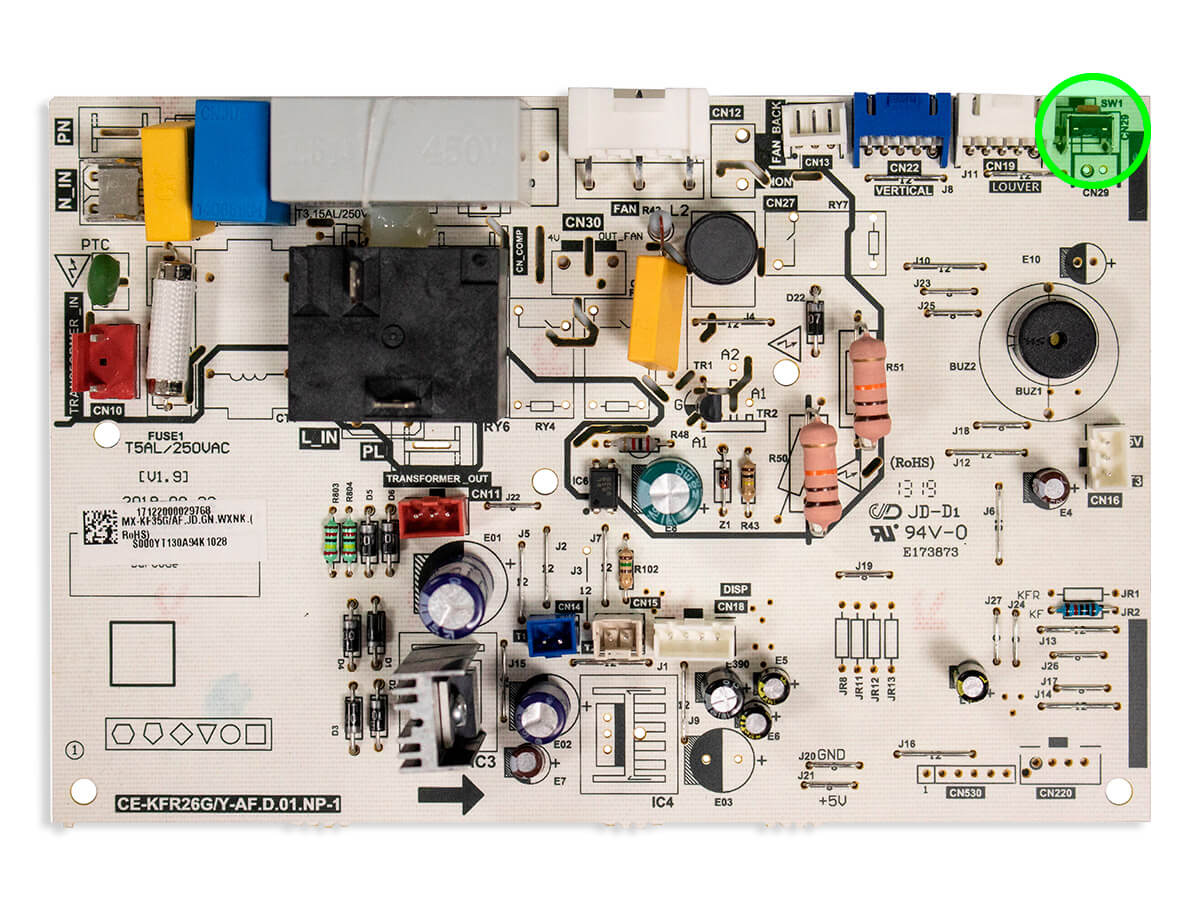

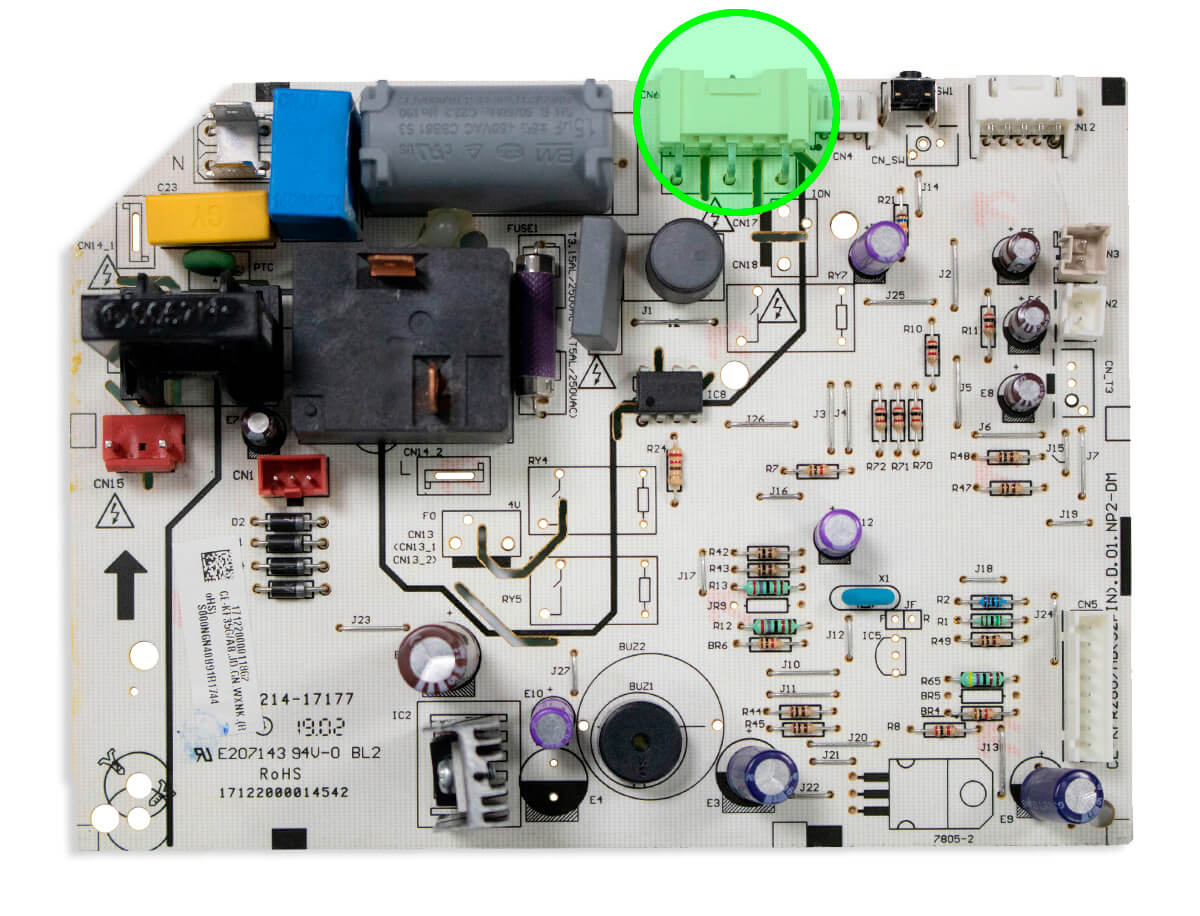

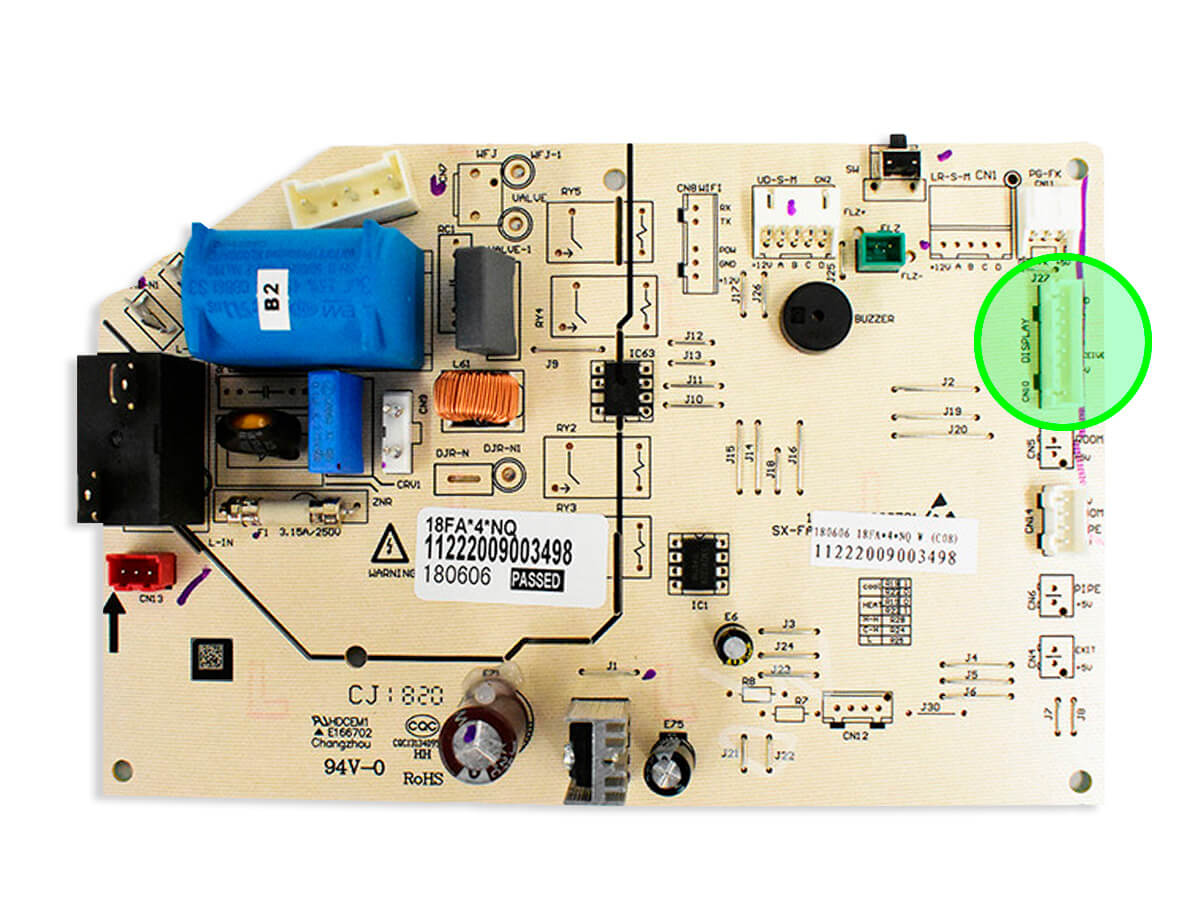

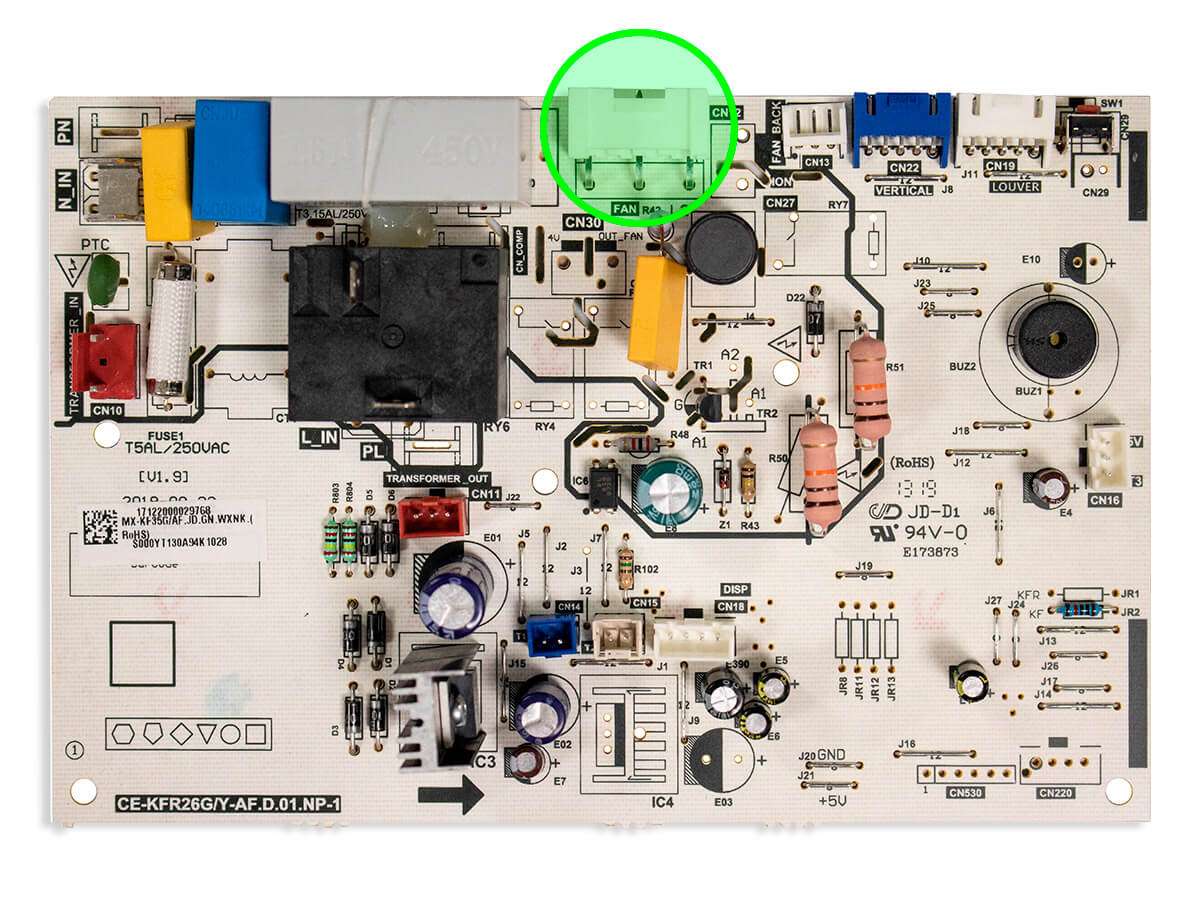

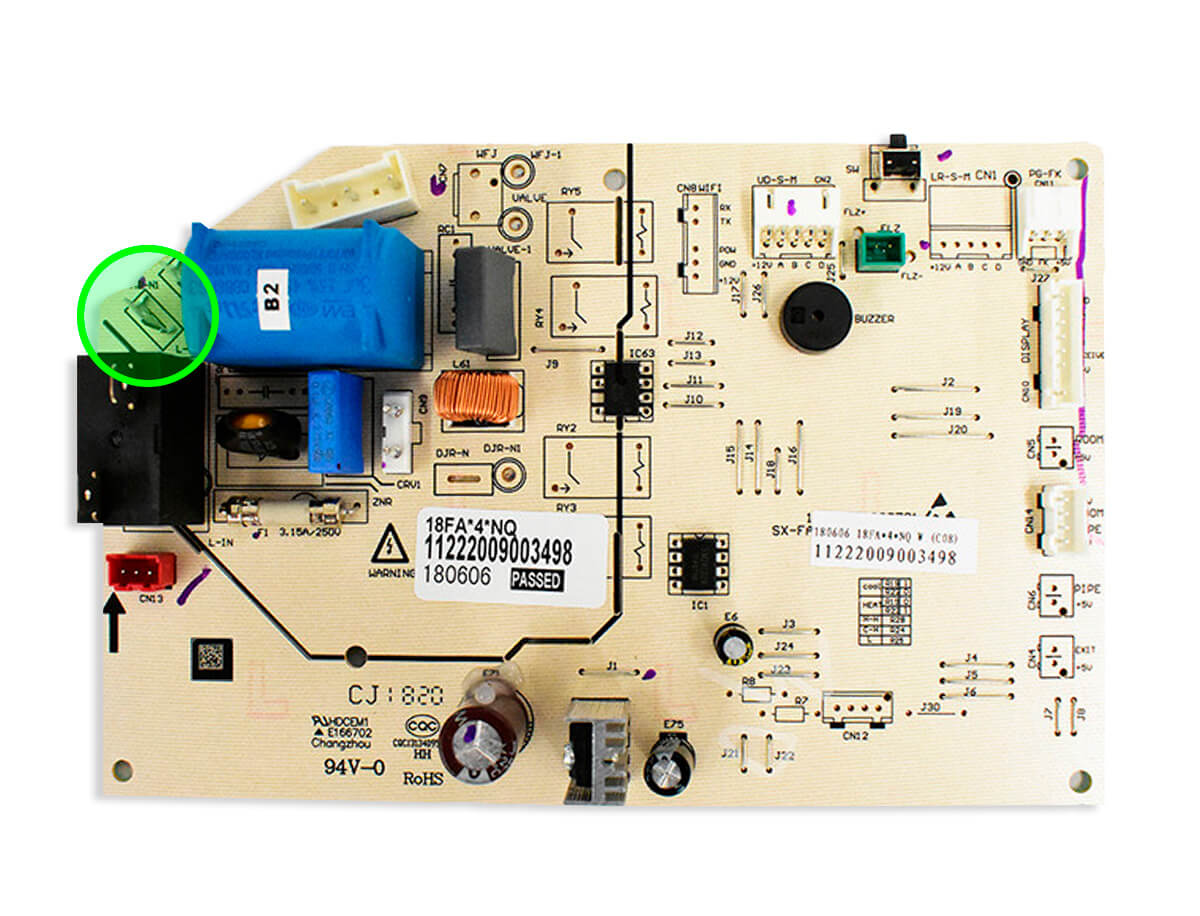

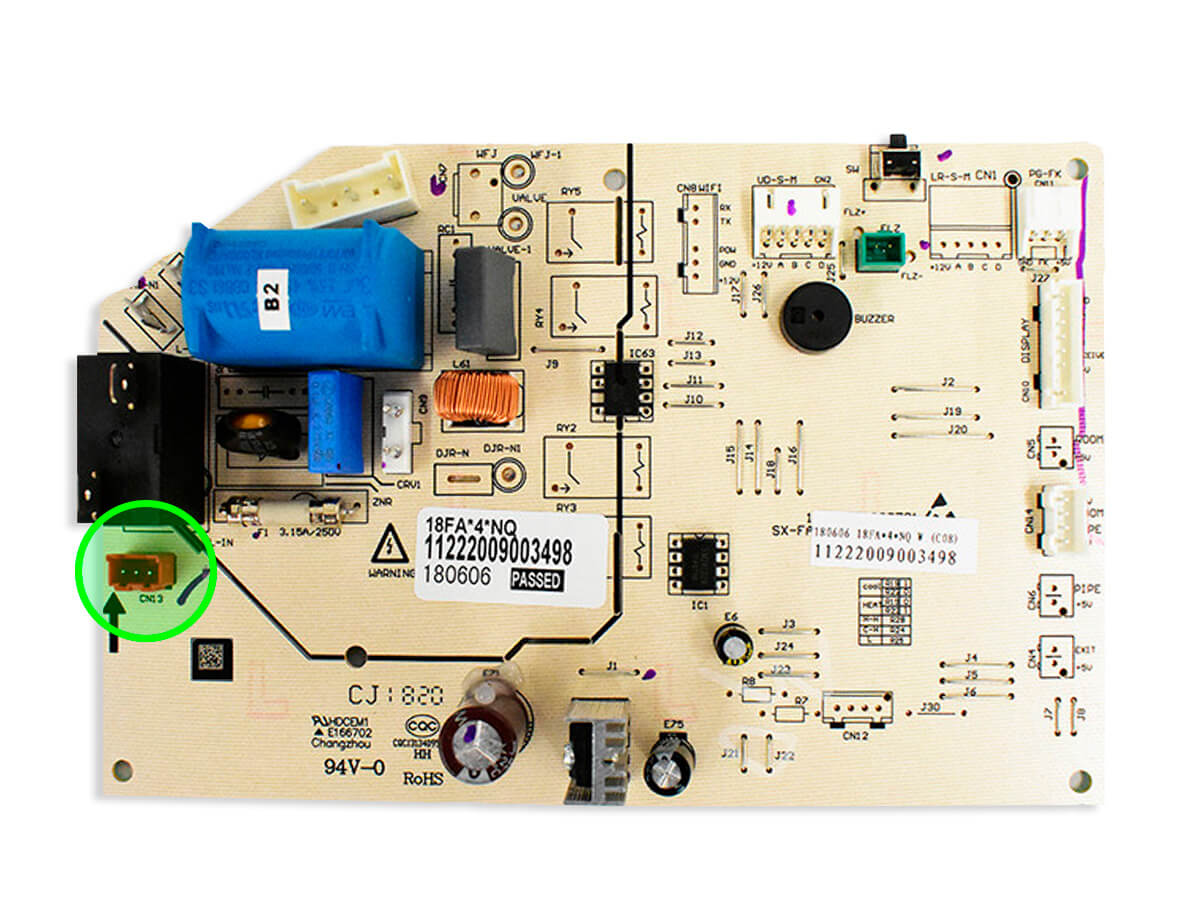

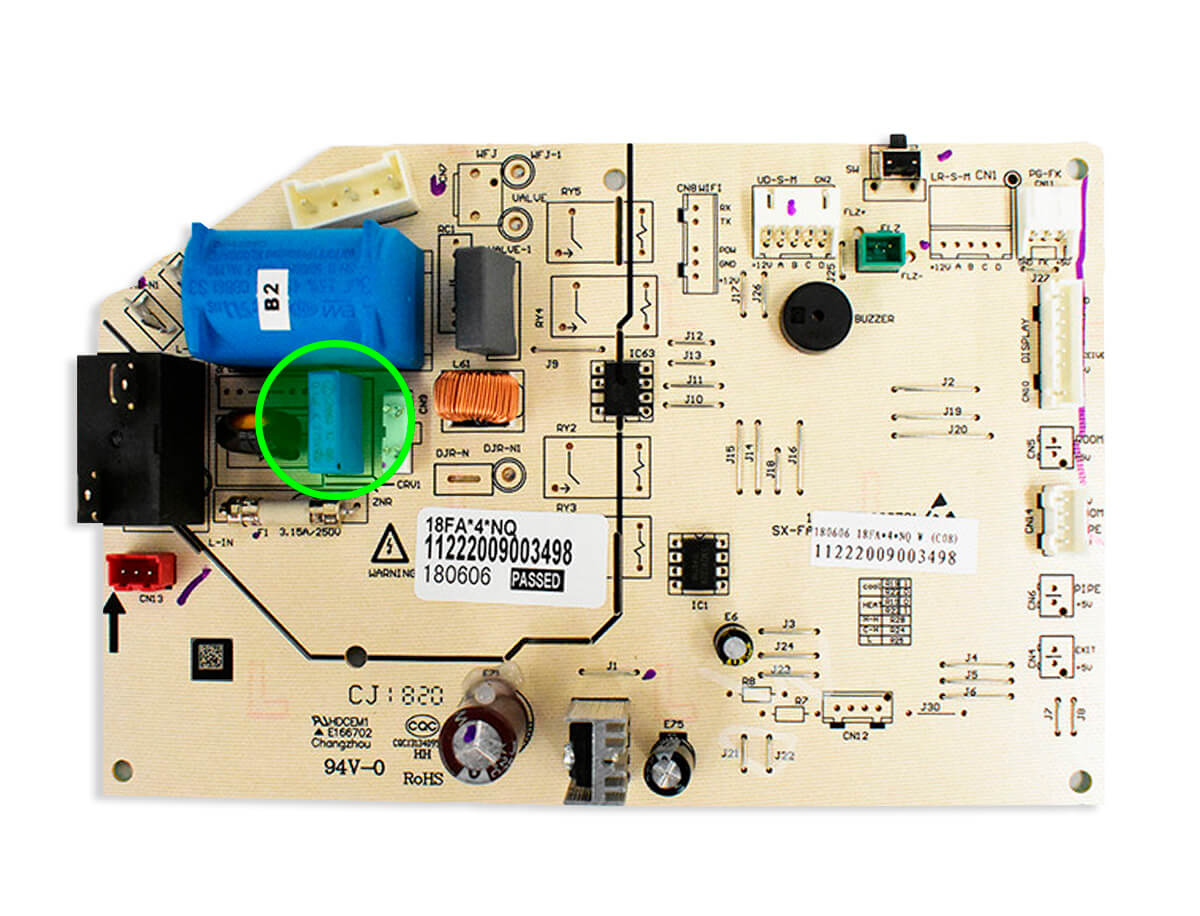

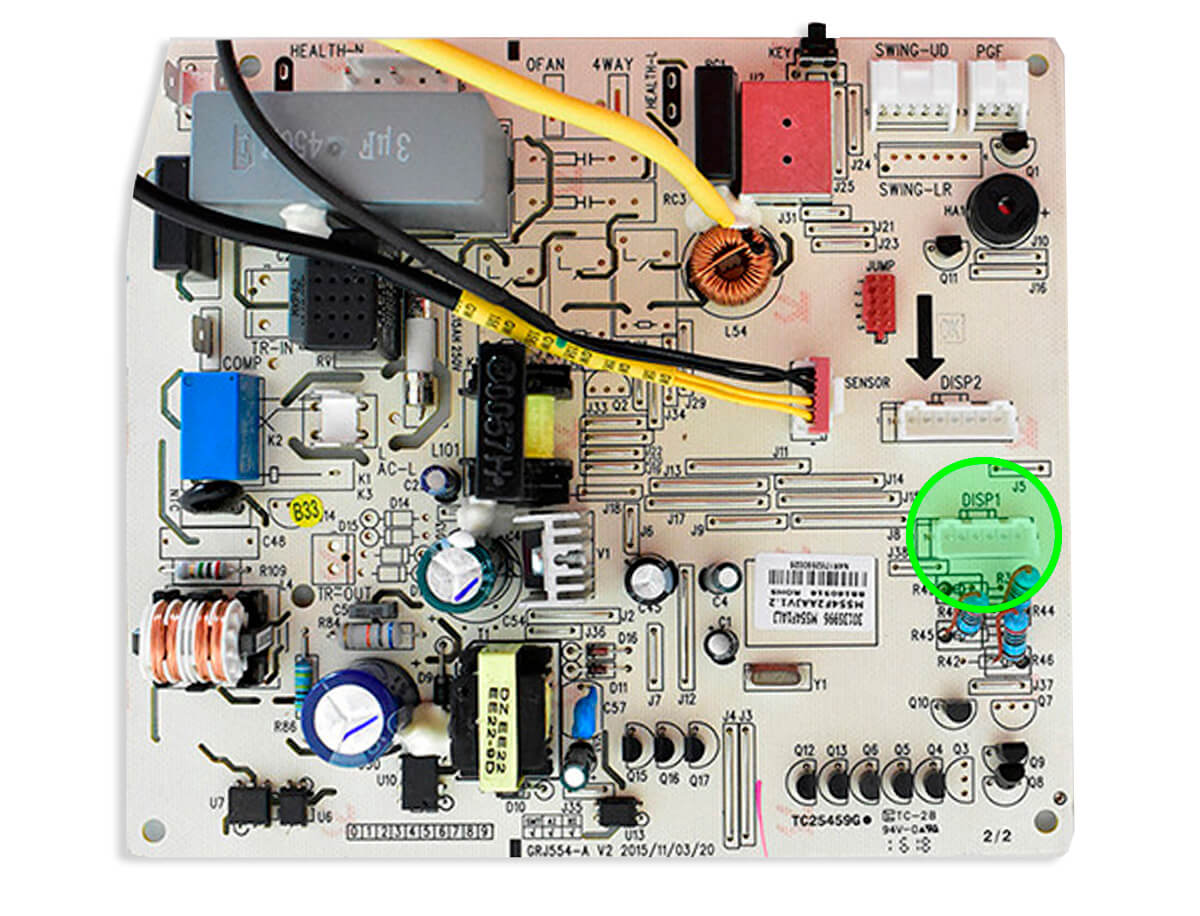

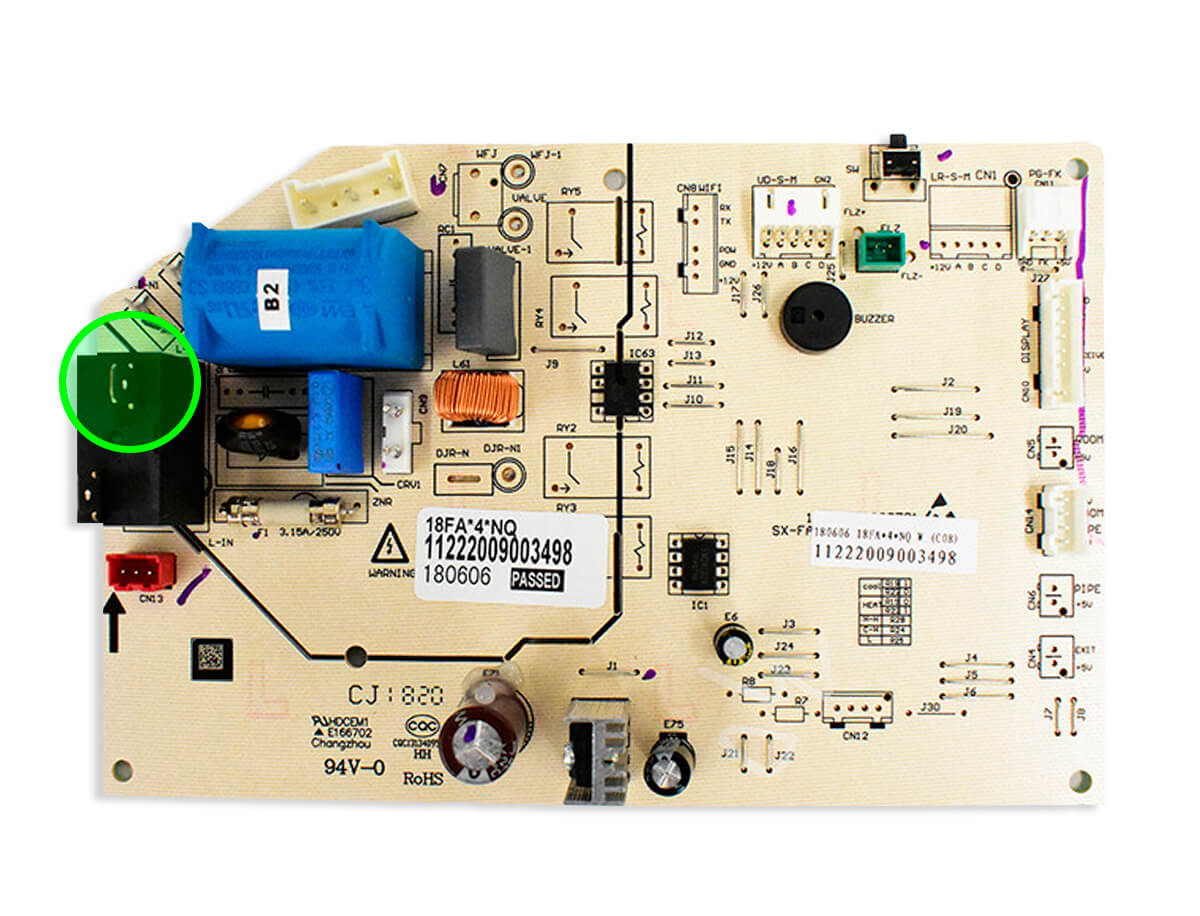

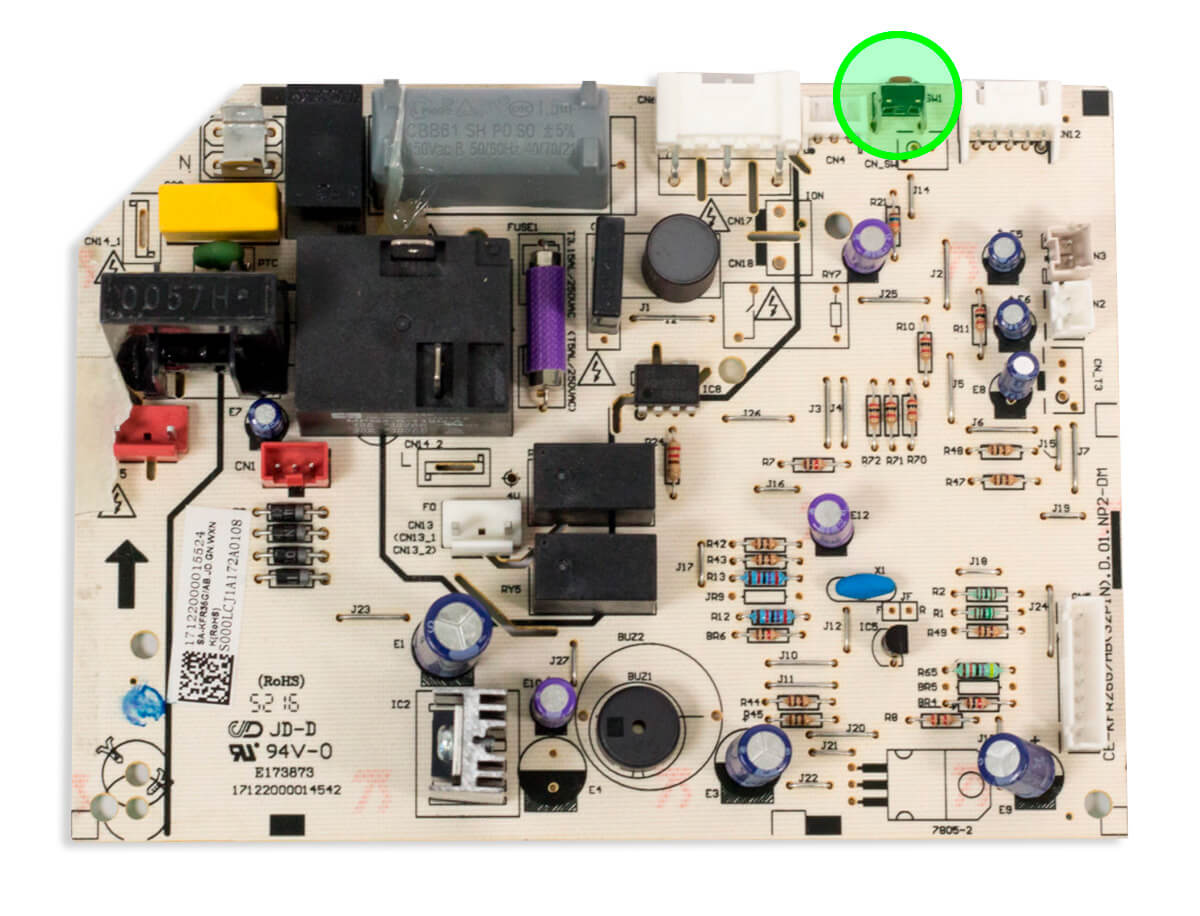

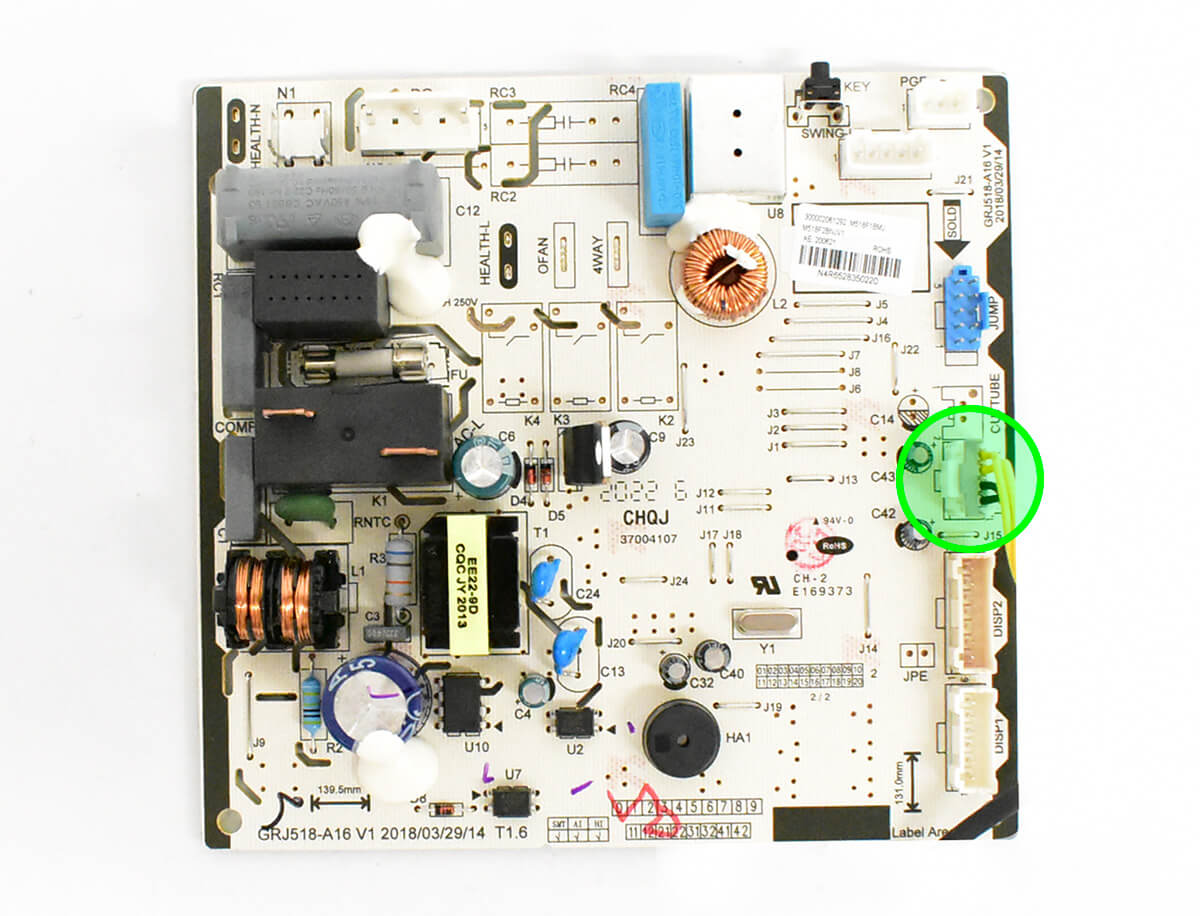

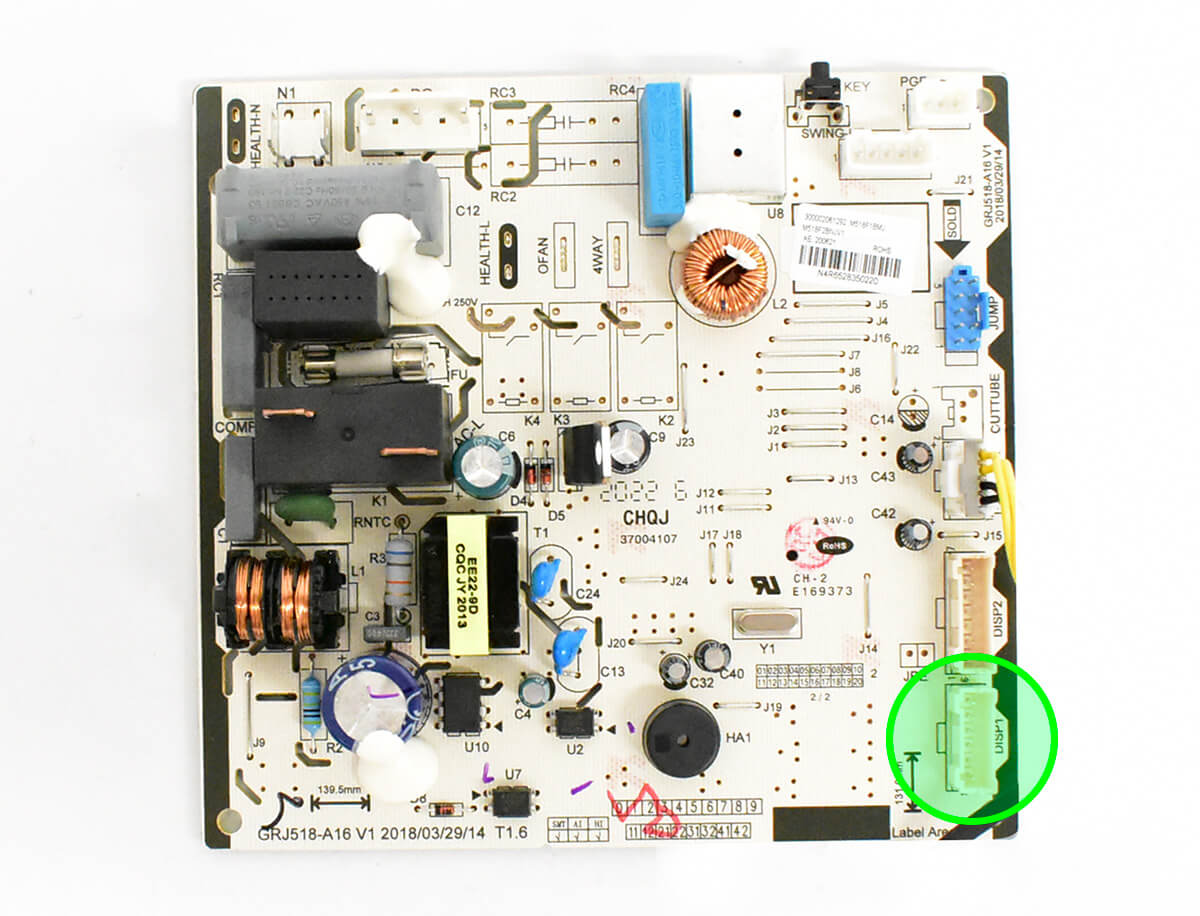

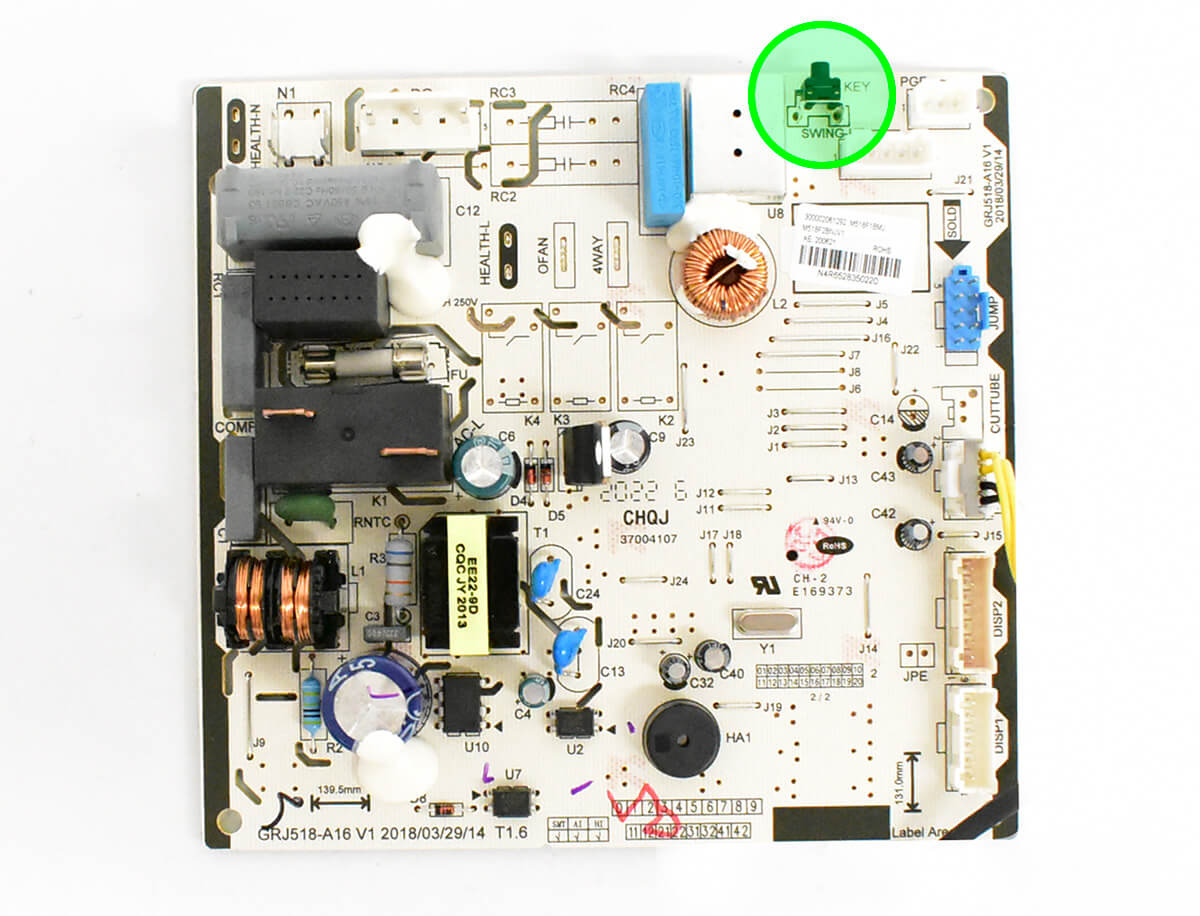

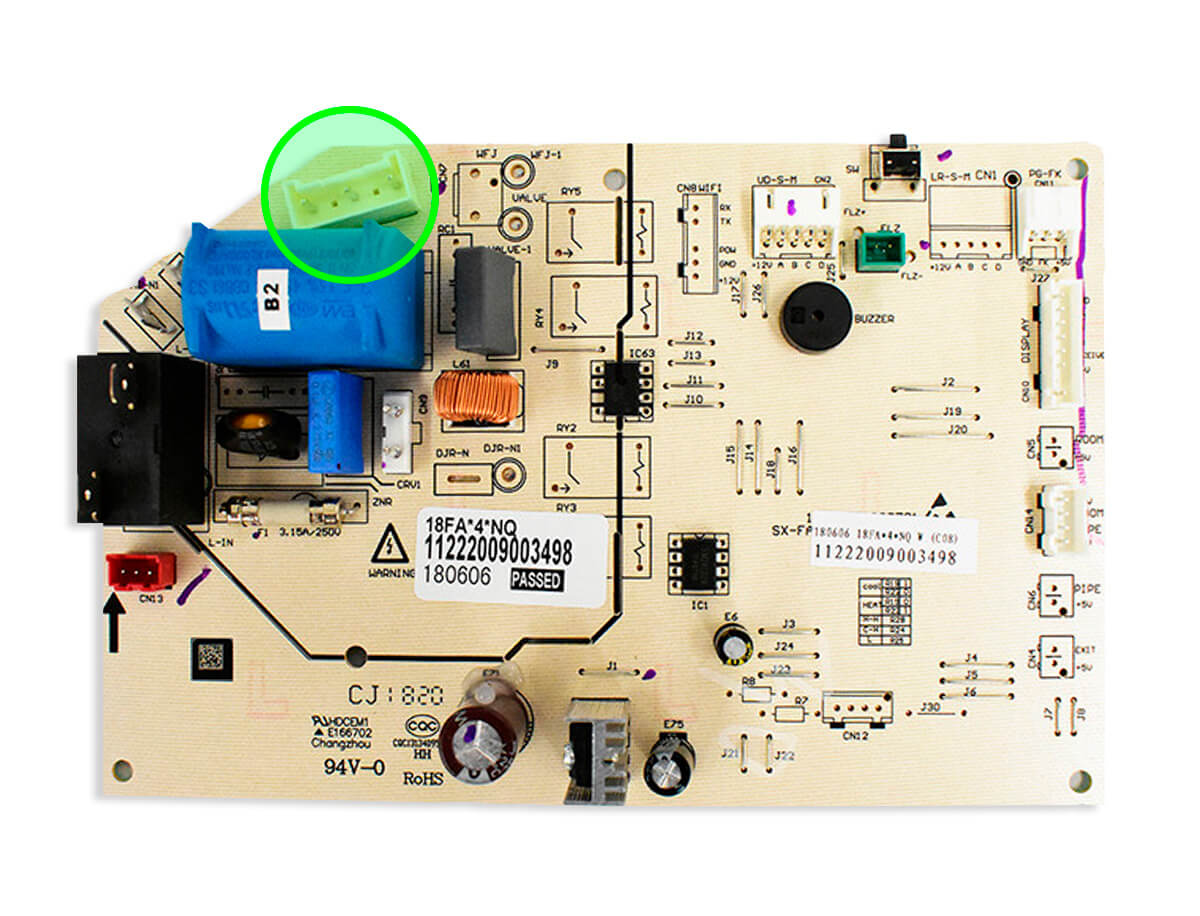

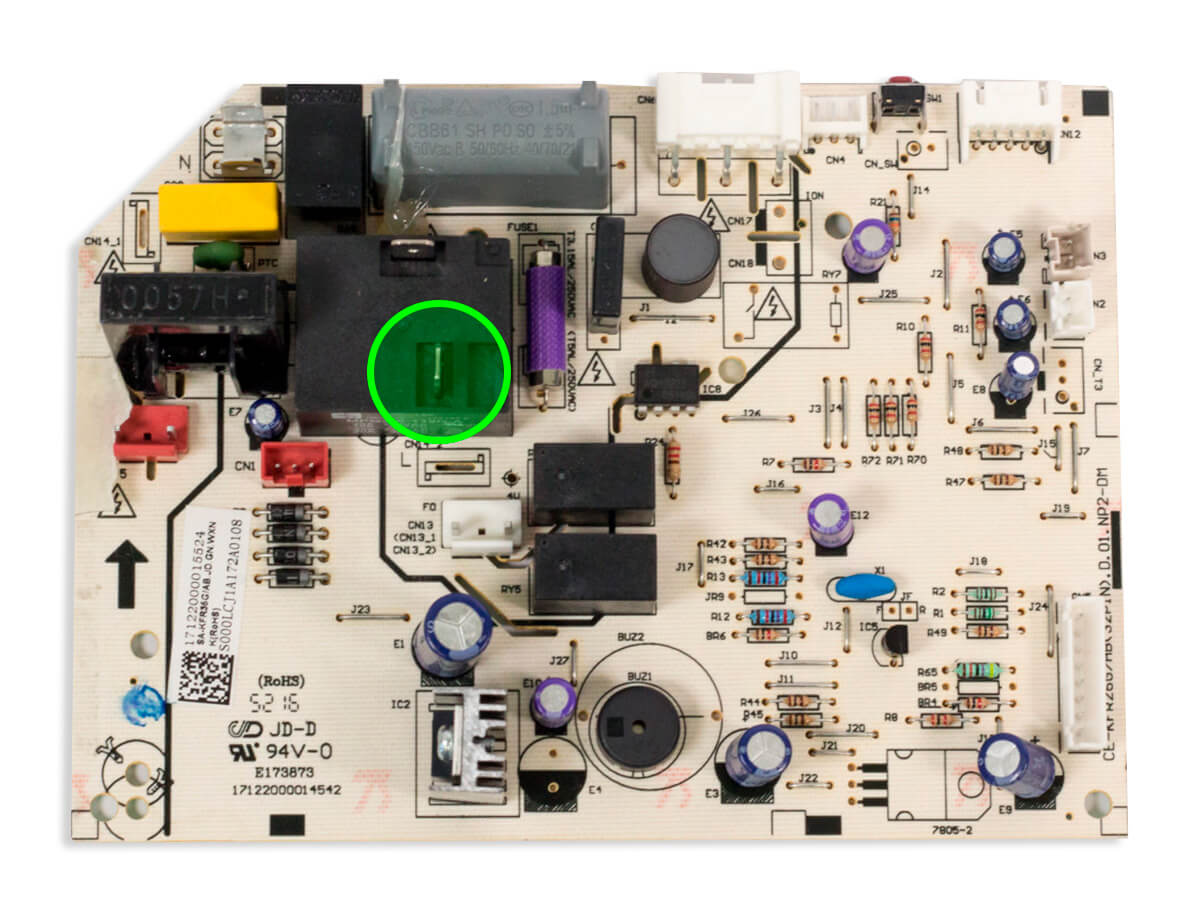

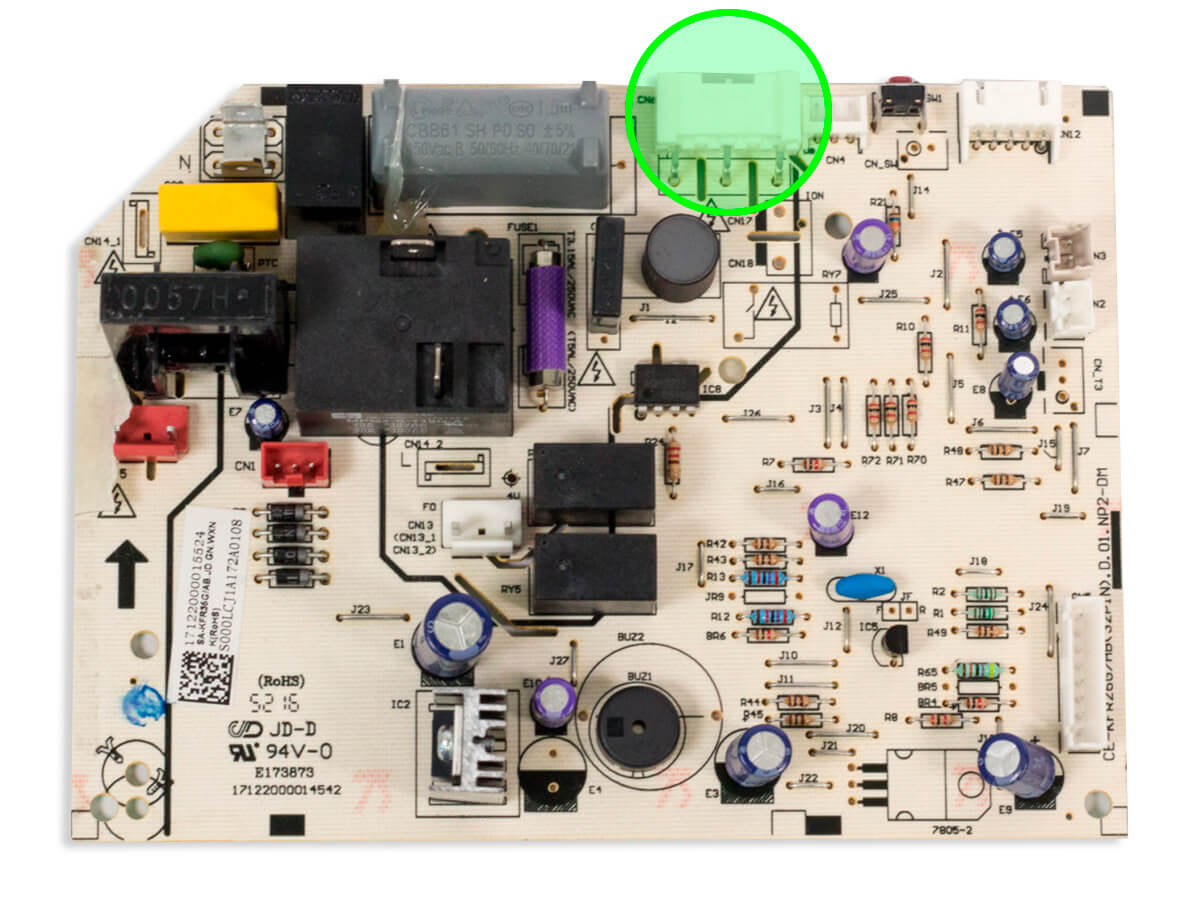

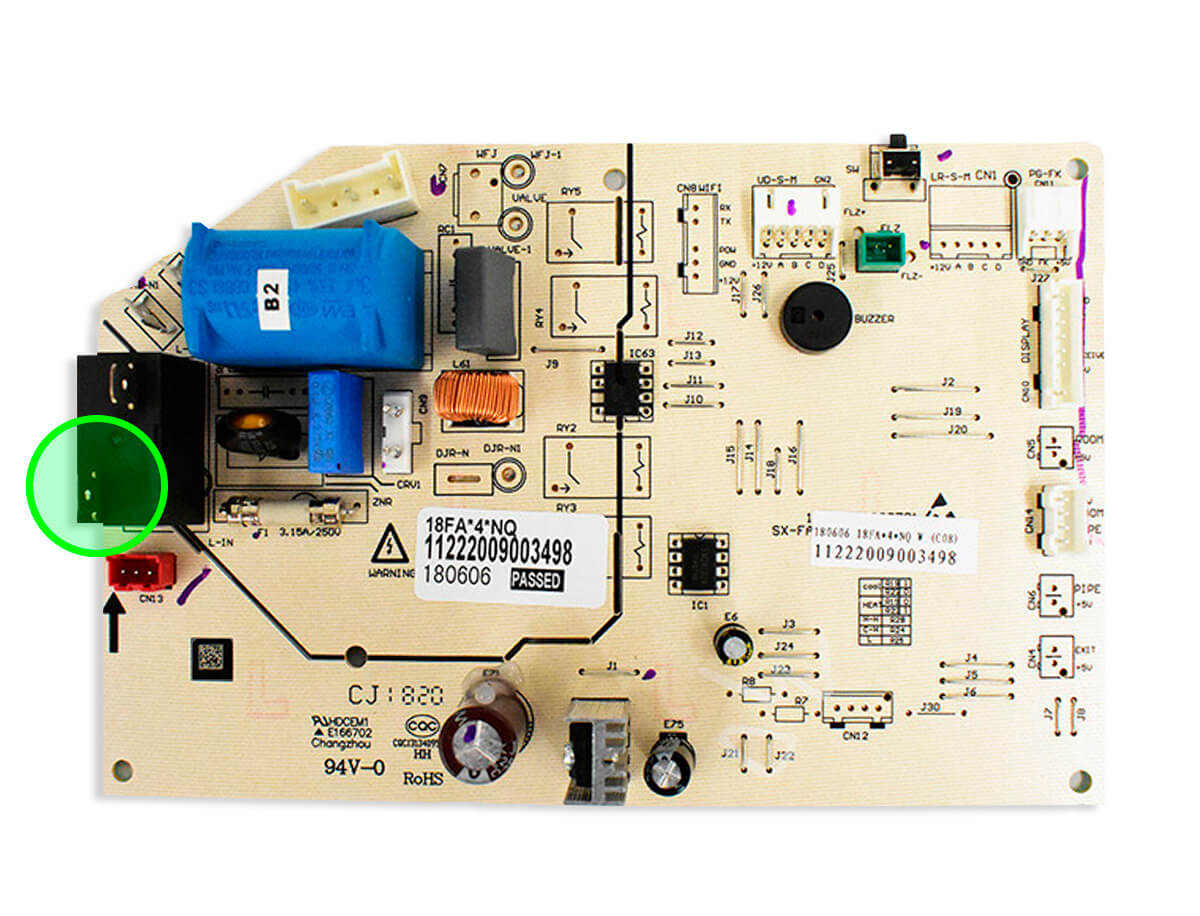

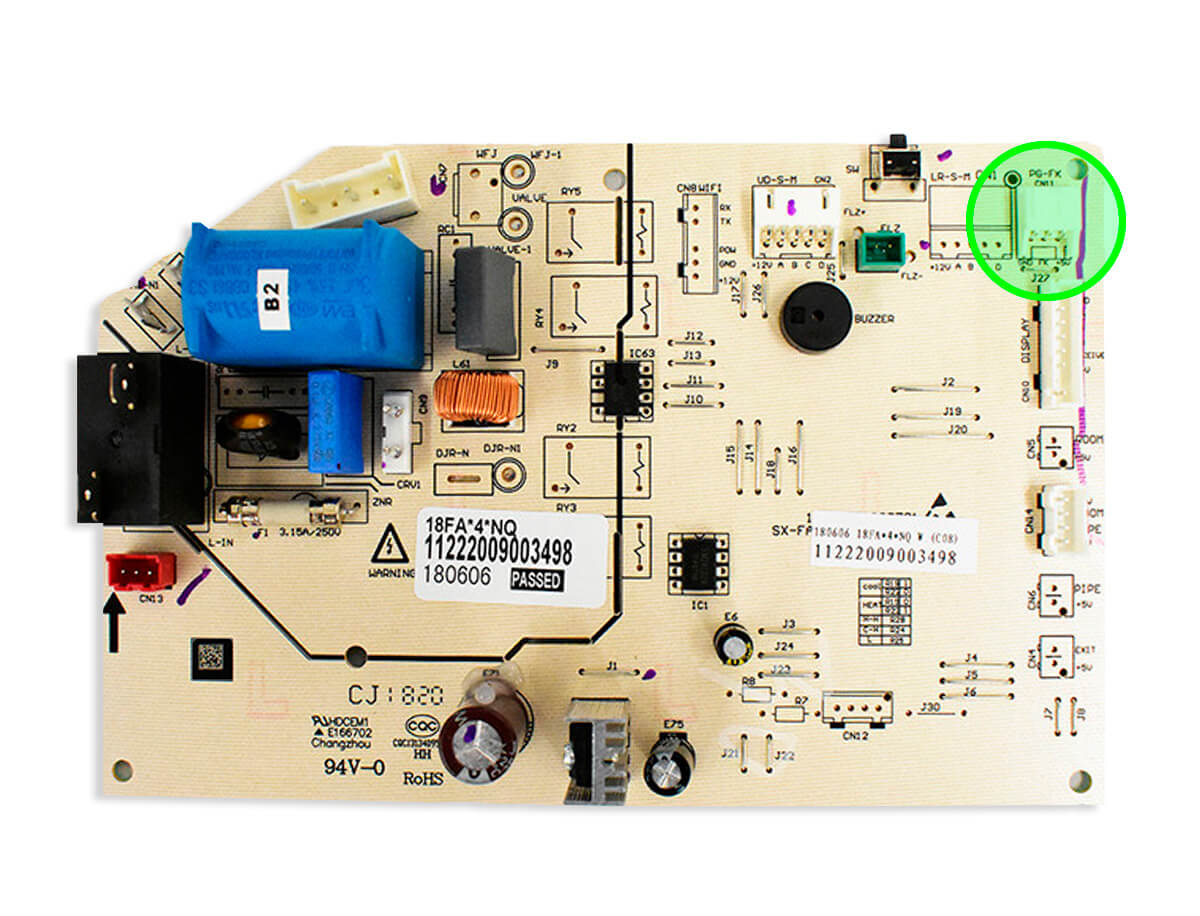

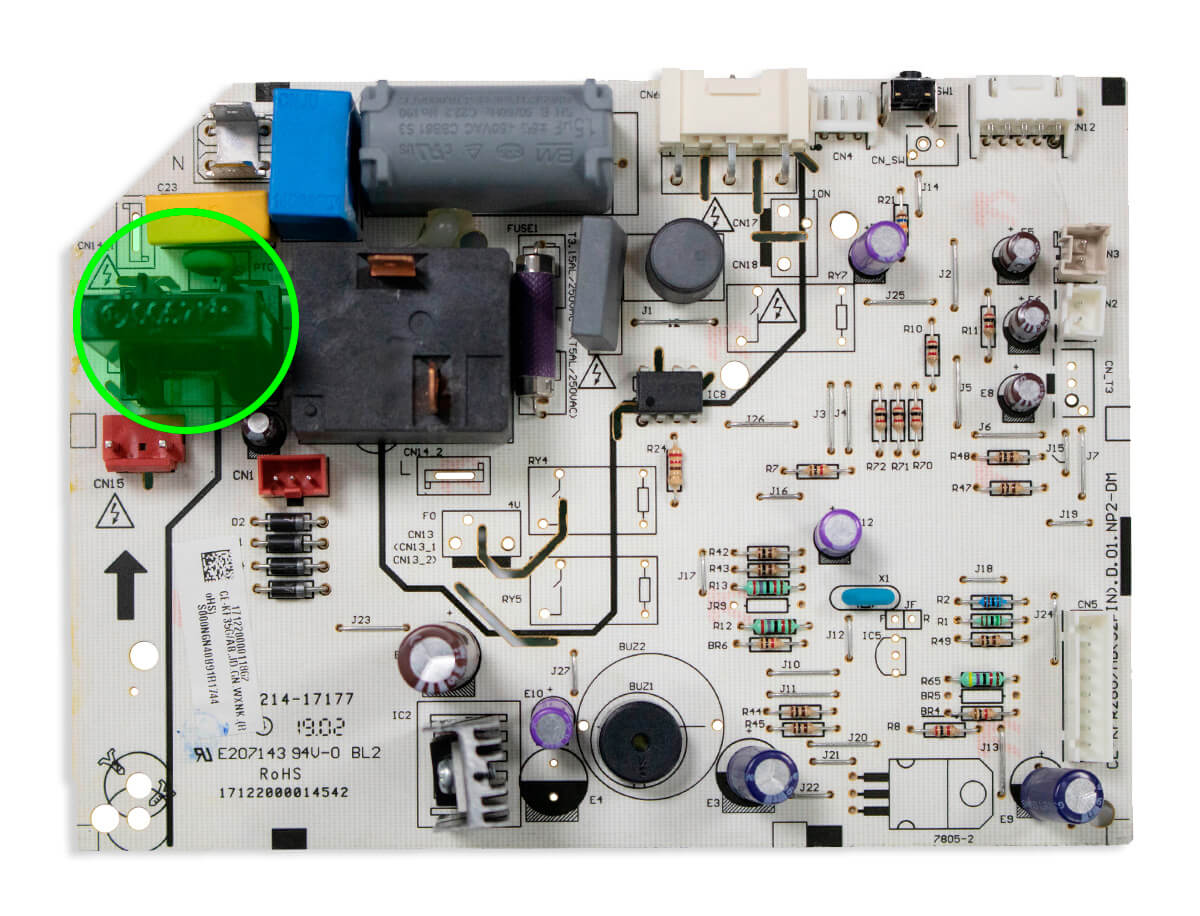

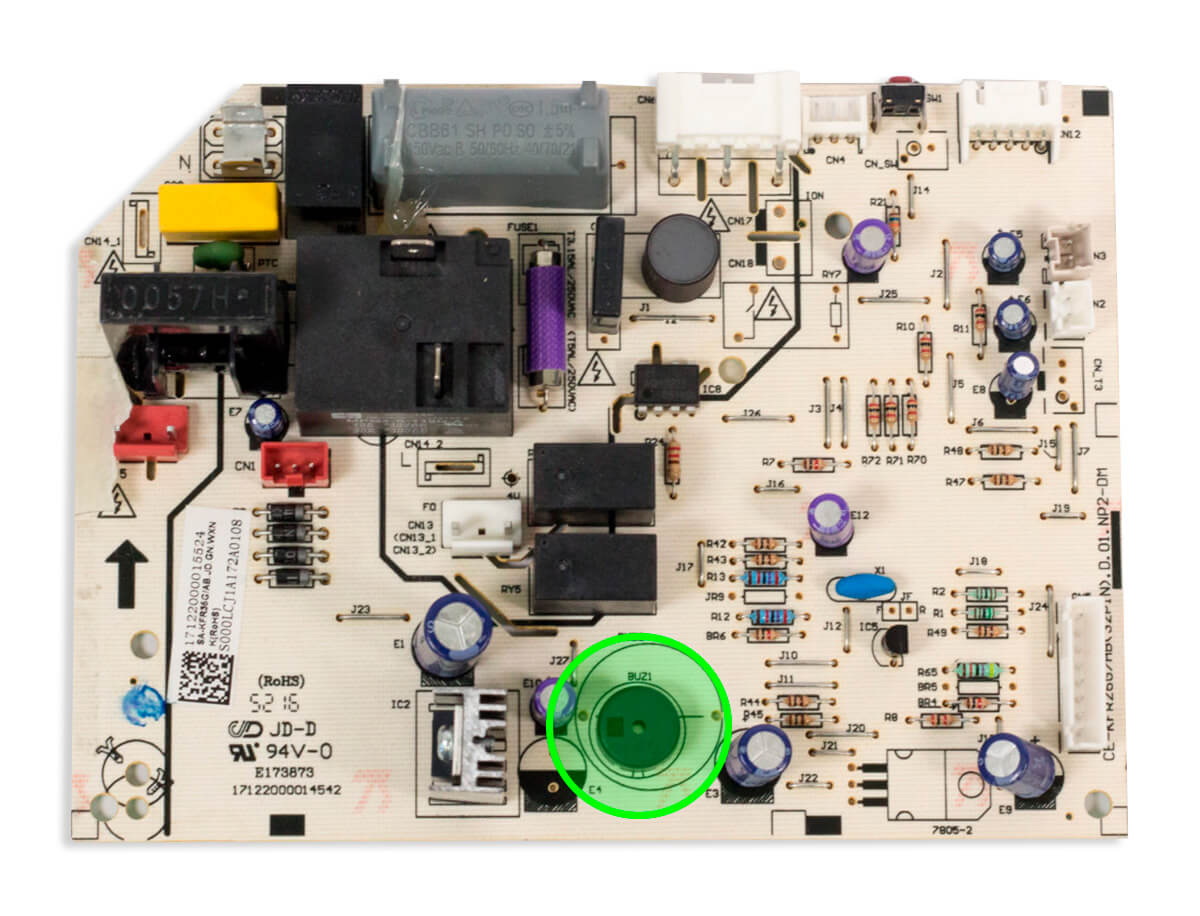

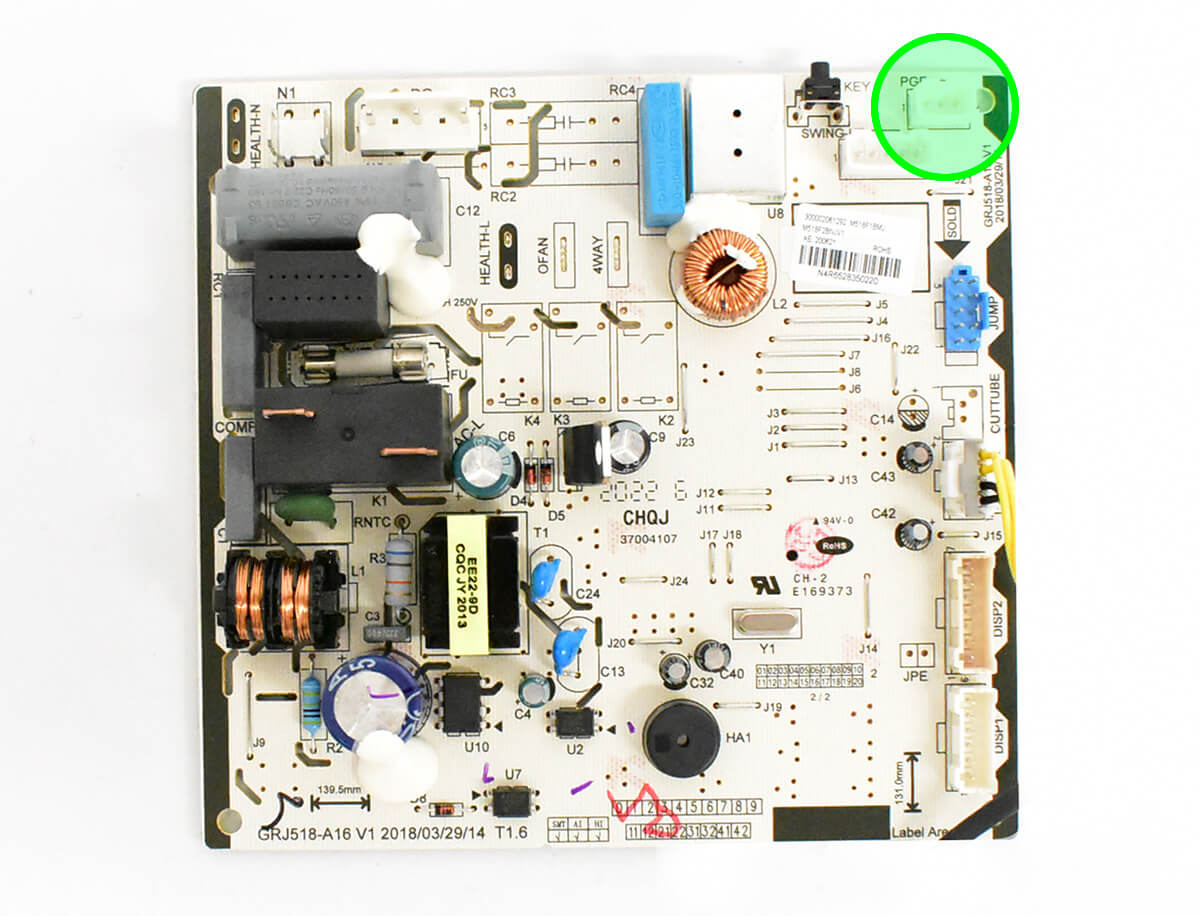

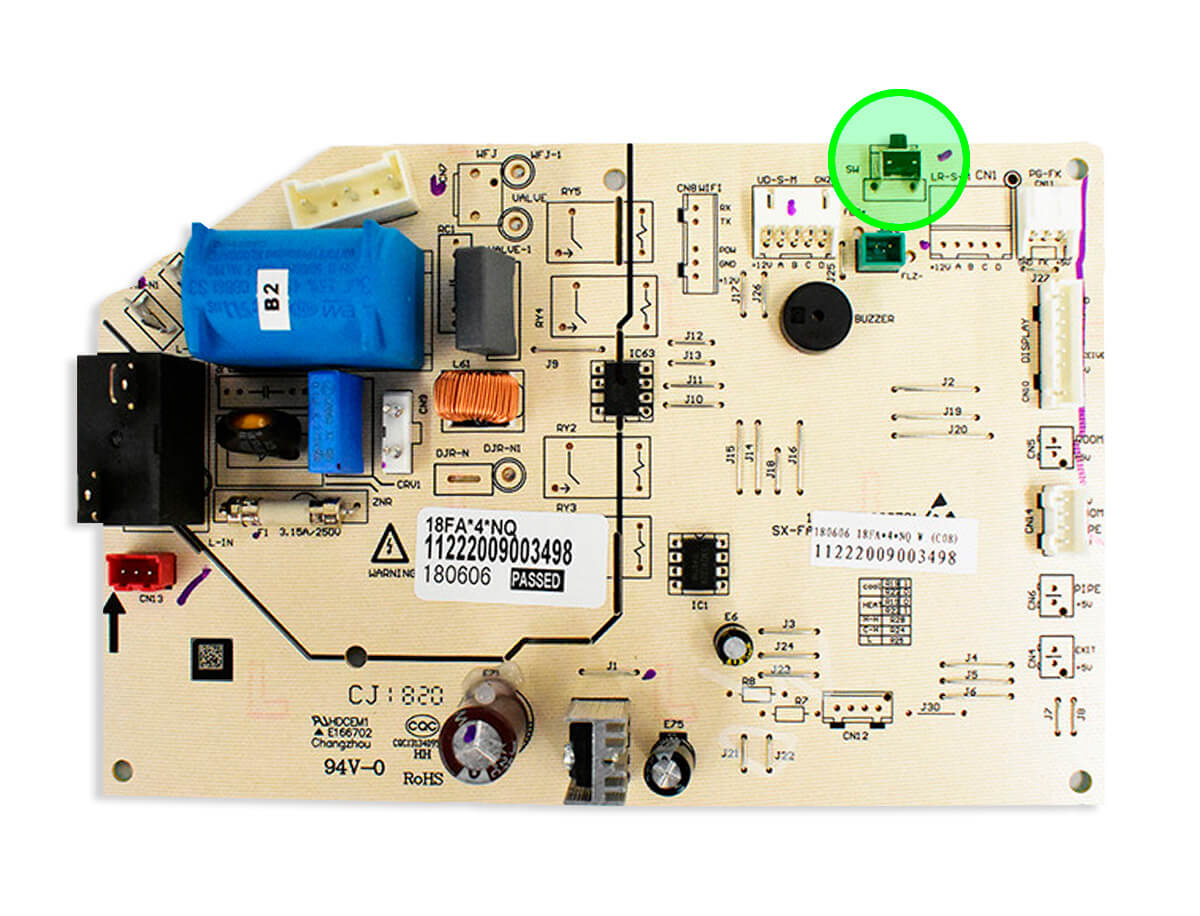

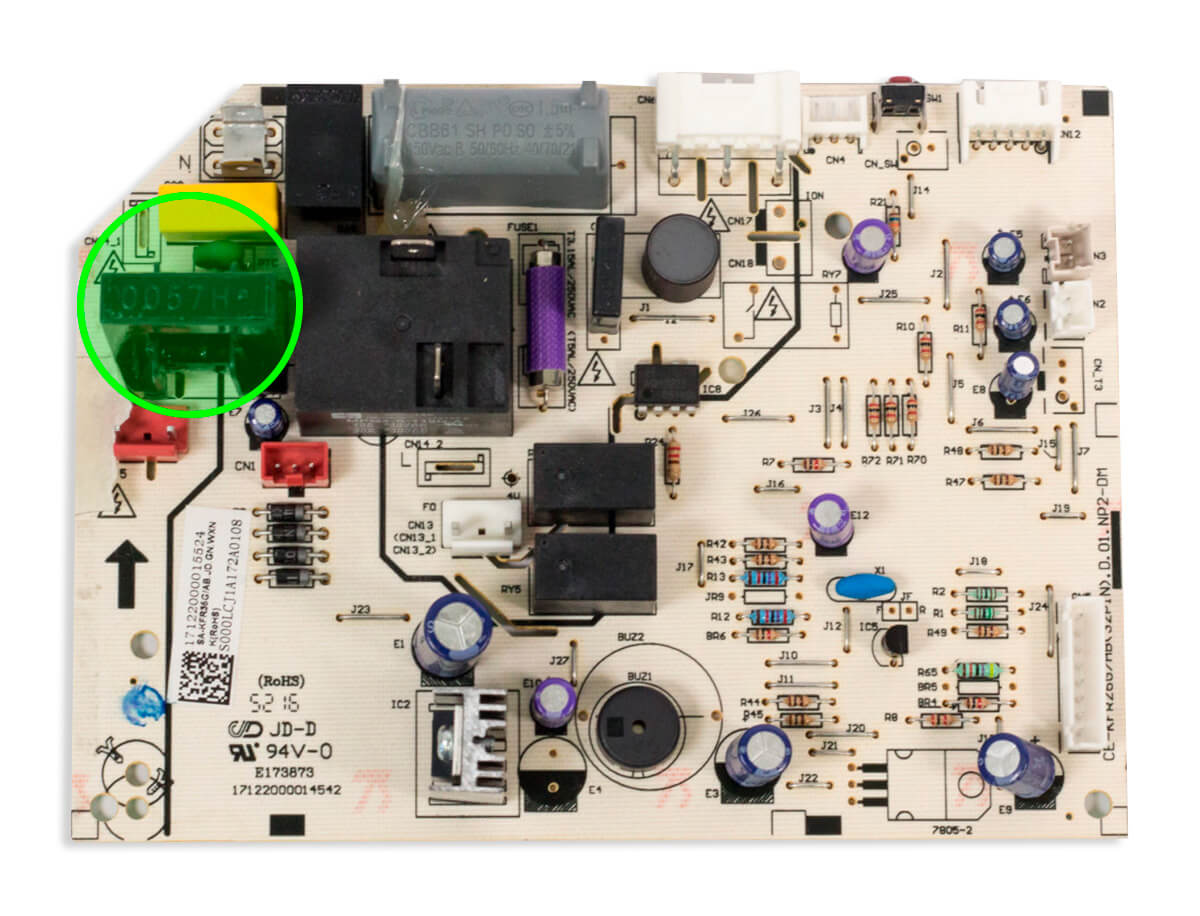

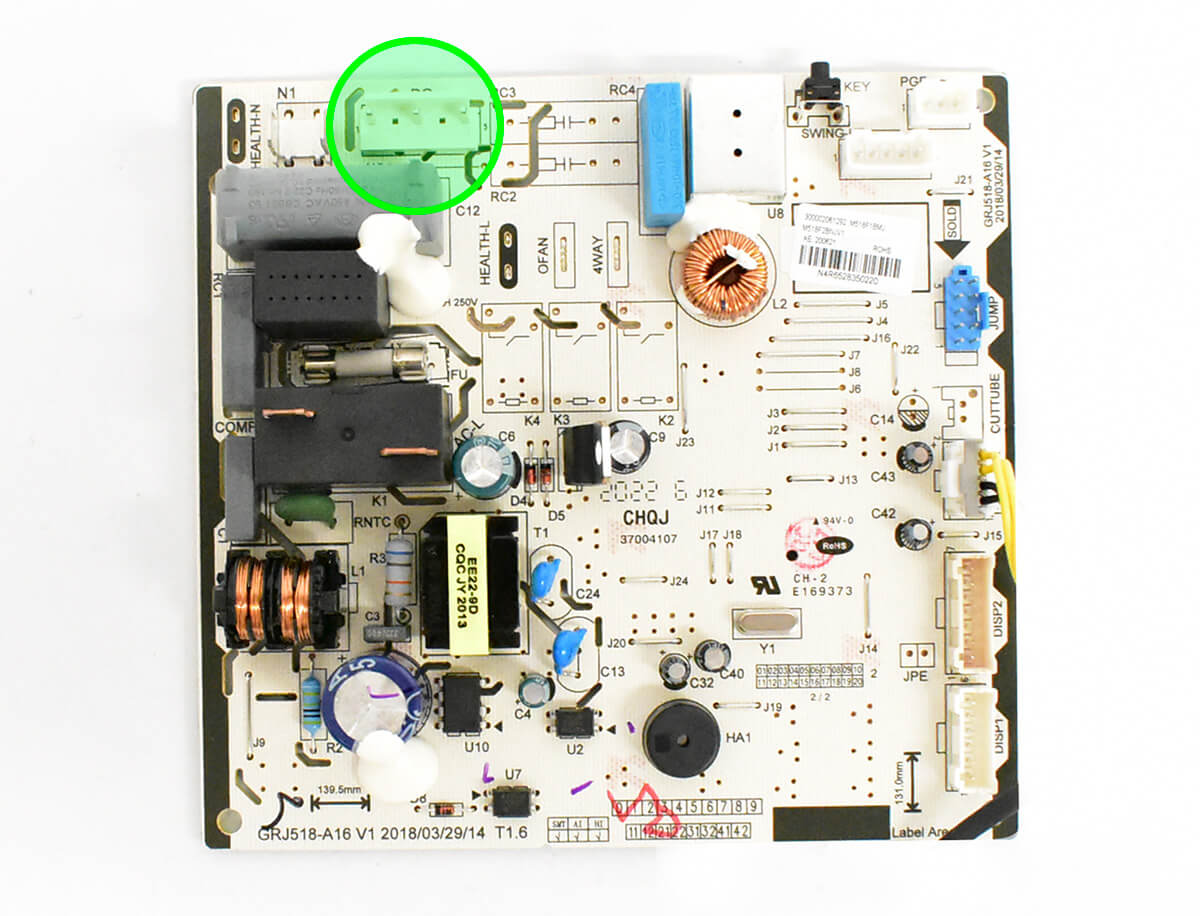

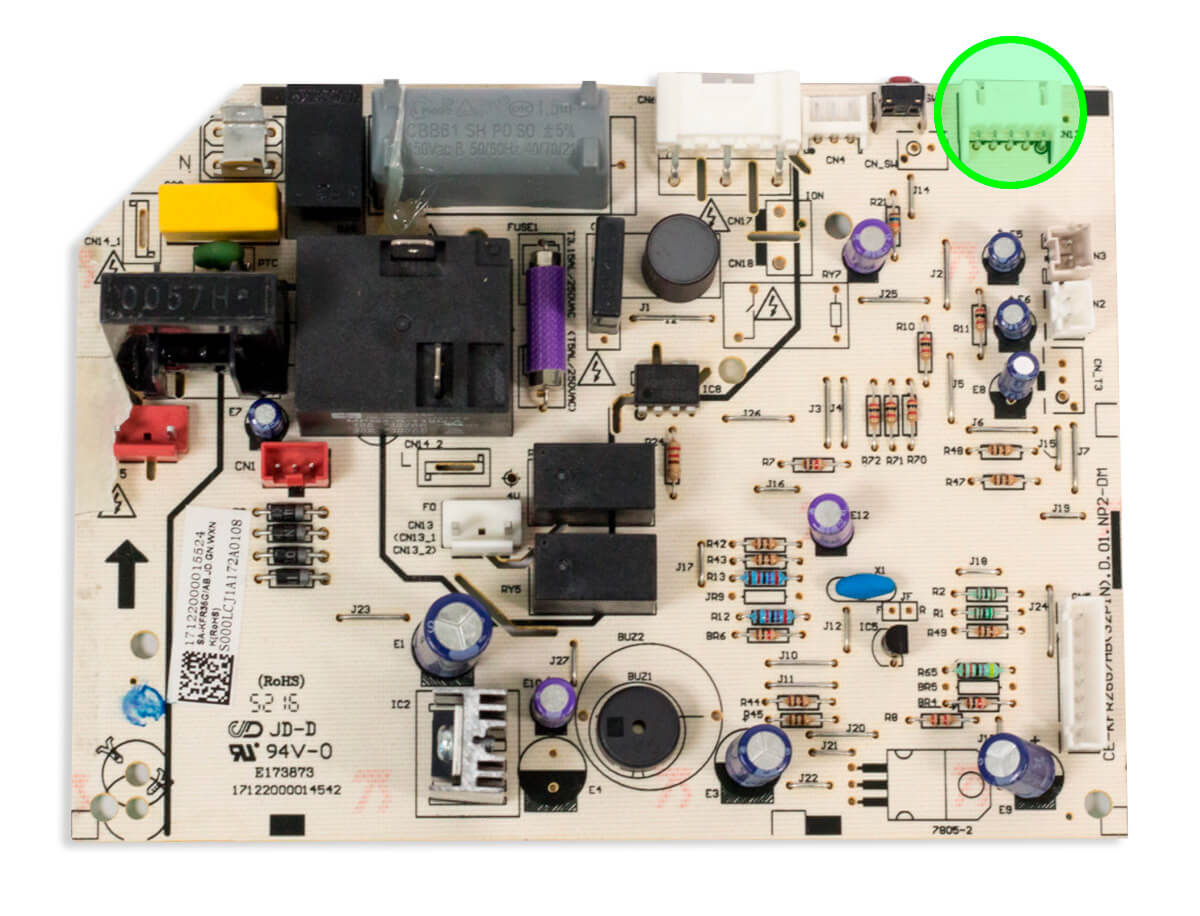

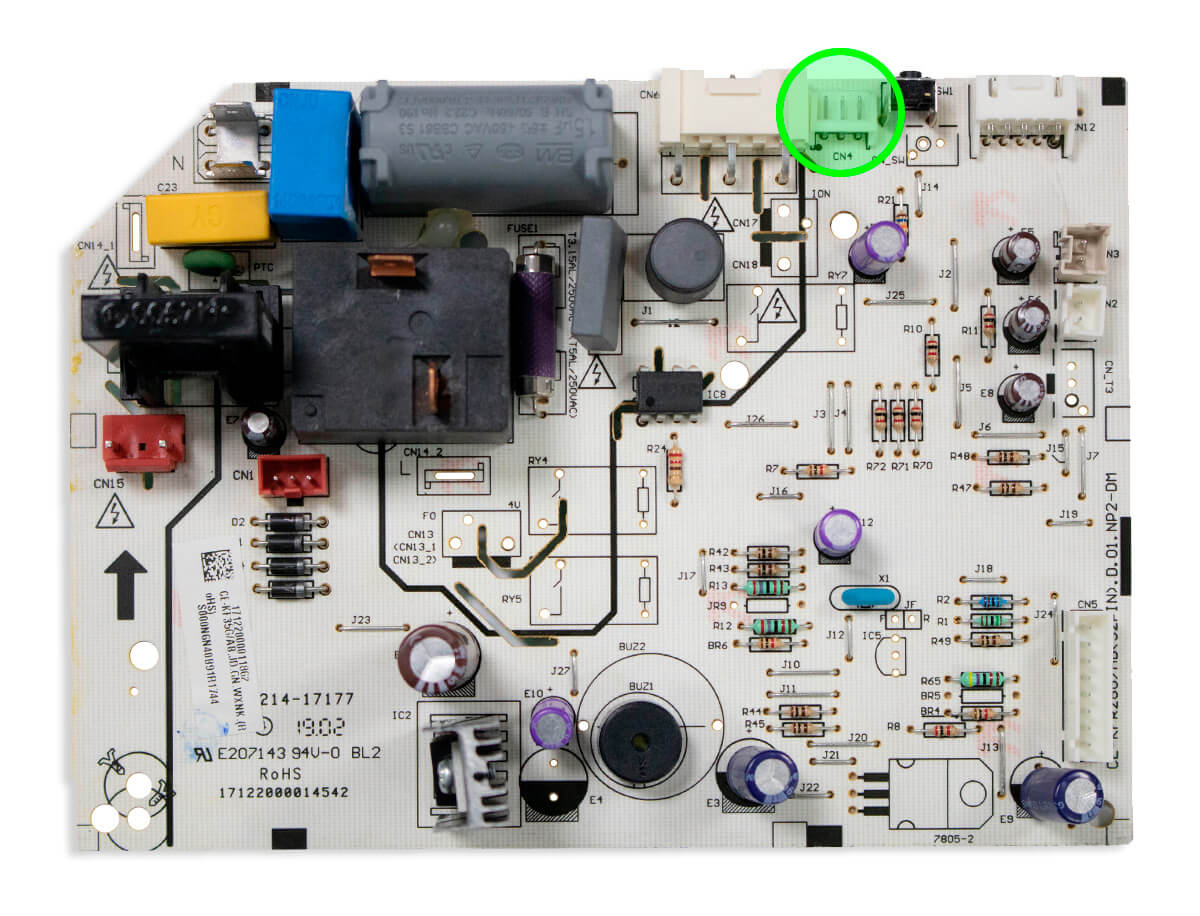

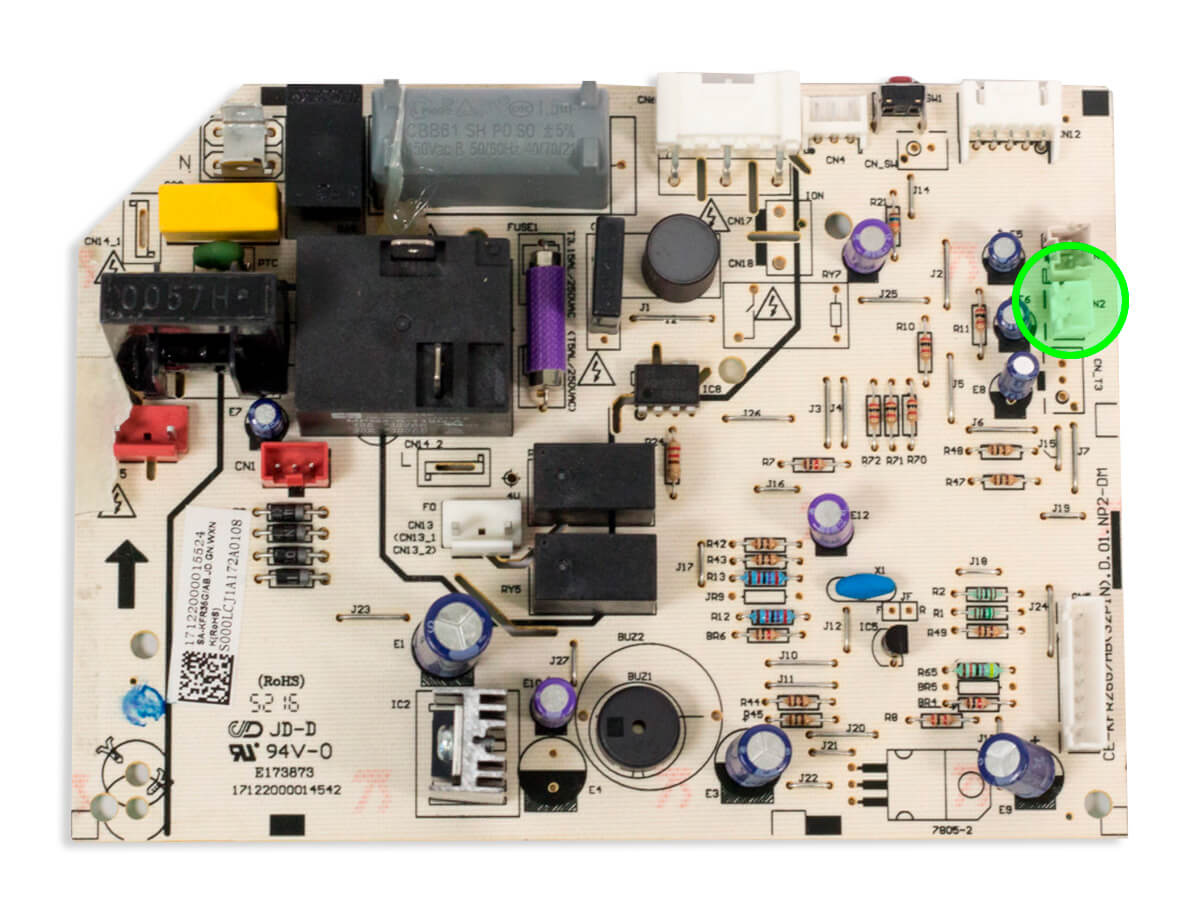

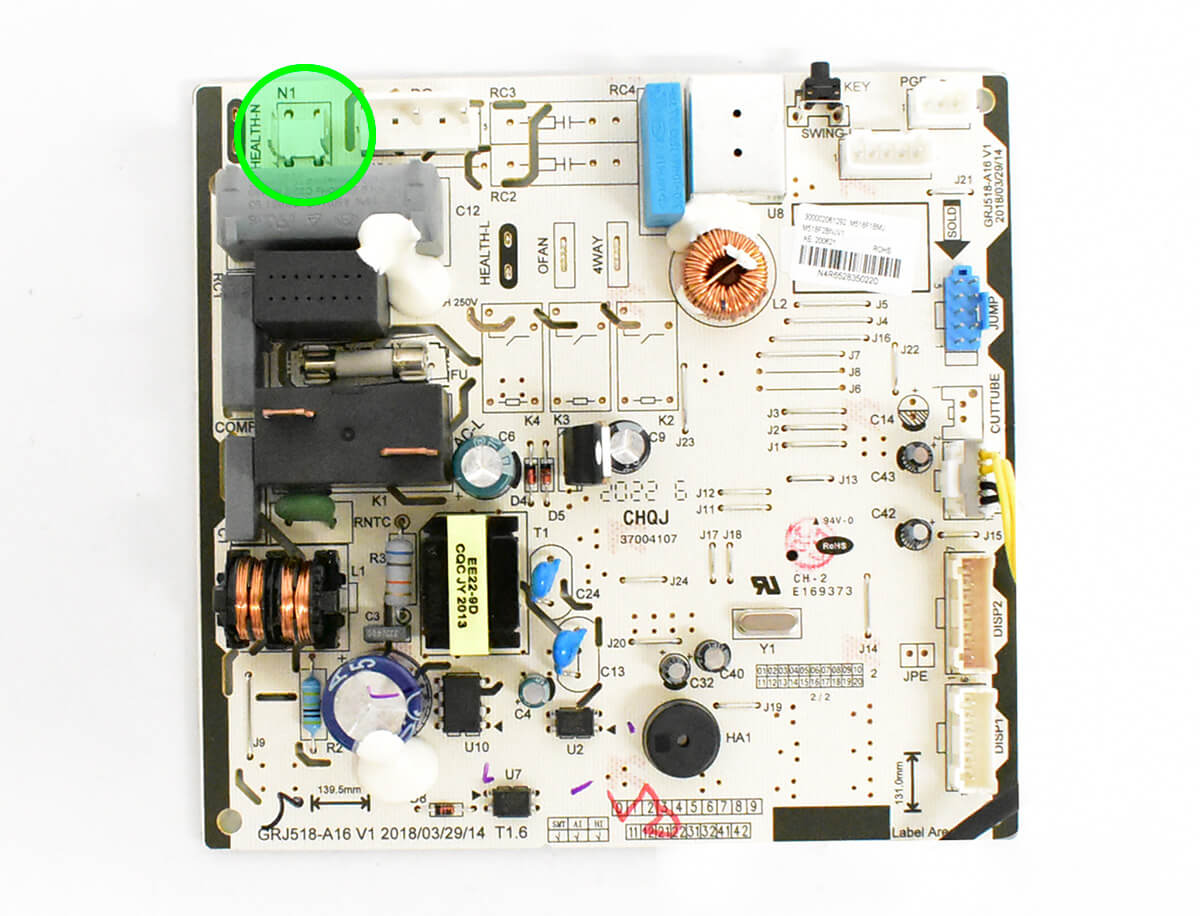

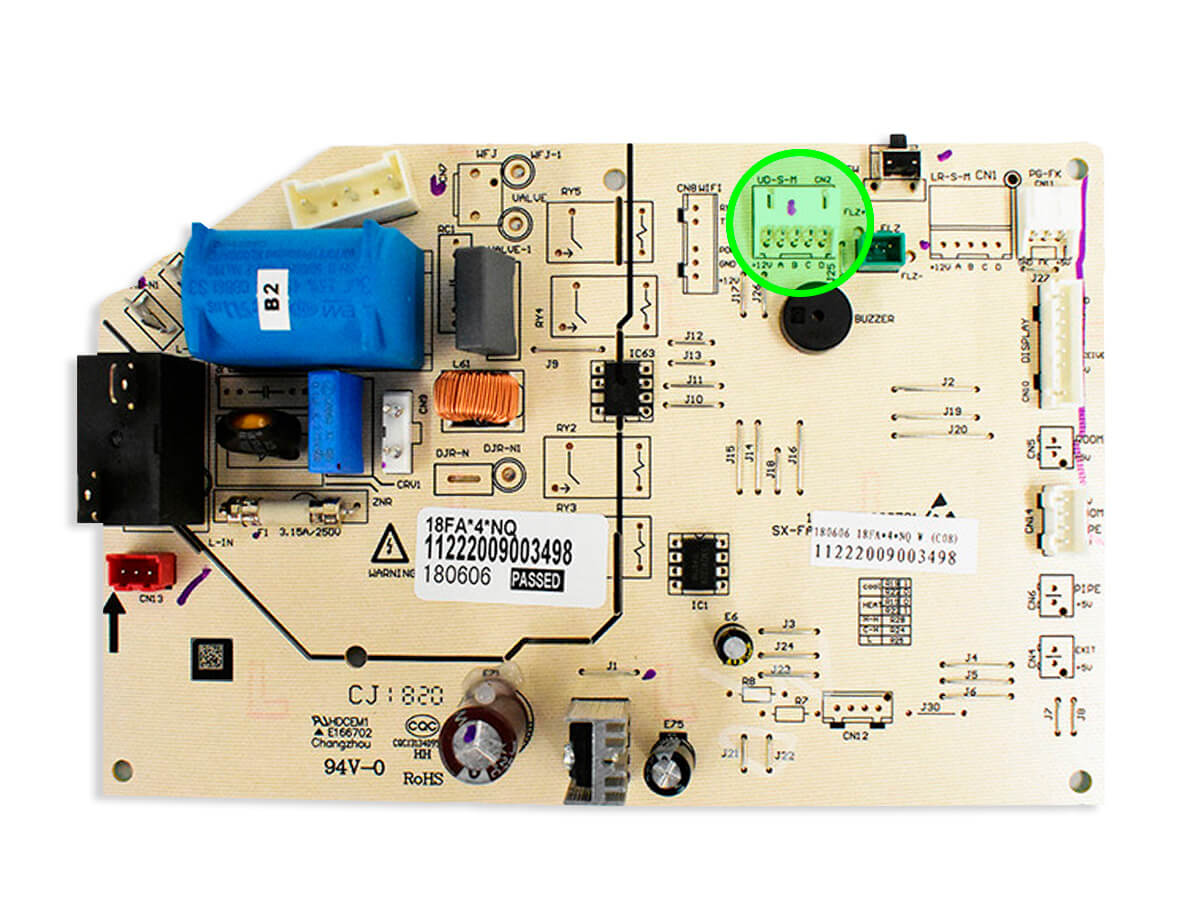

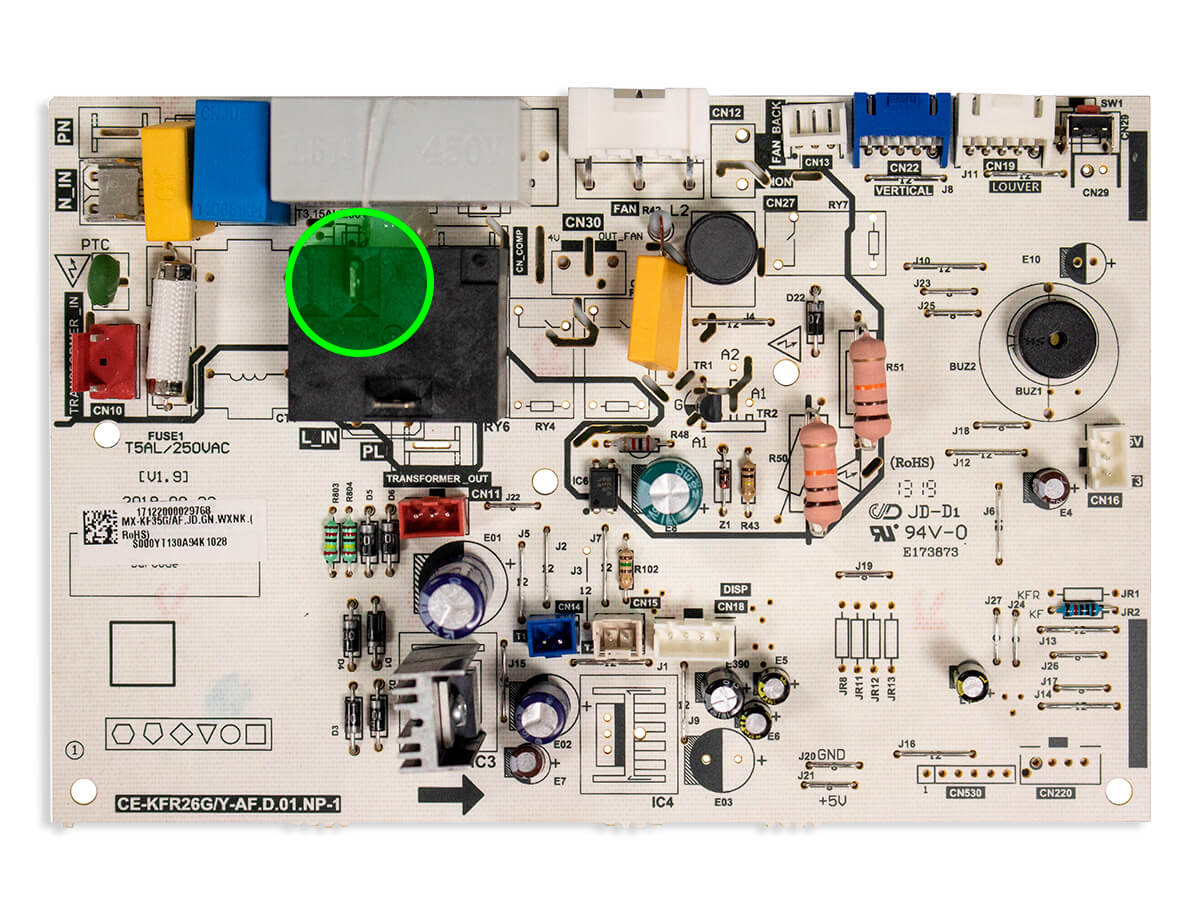

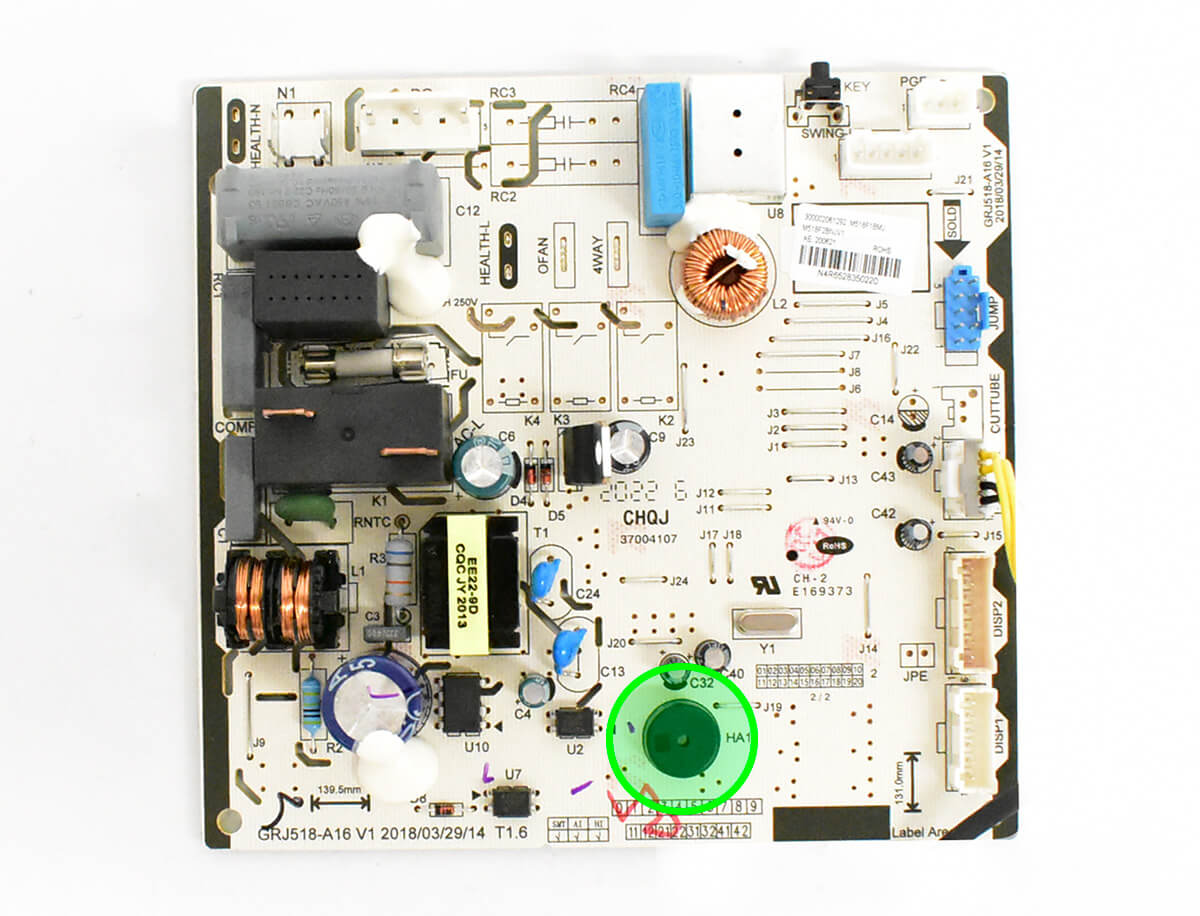

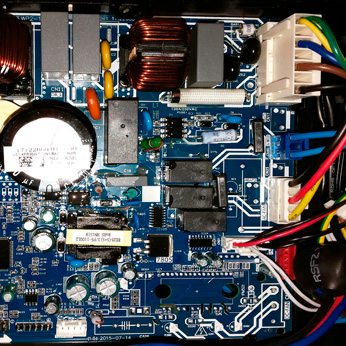

Tarjeta electrónica de un aire acondicionado convencional (ON/OFF)


Pasa el cursor para ver la información.

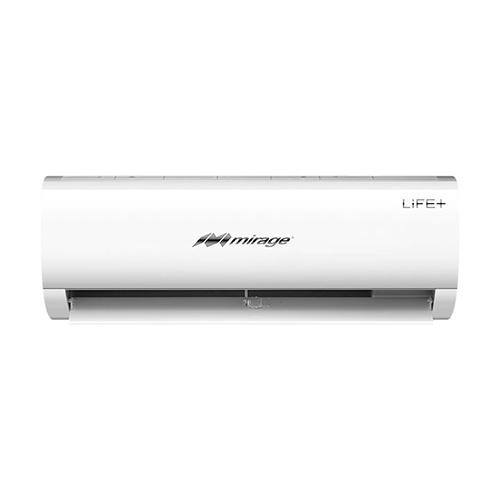

TARJETA LIFE +

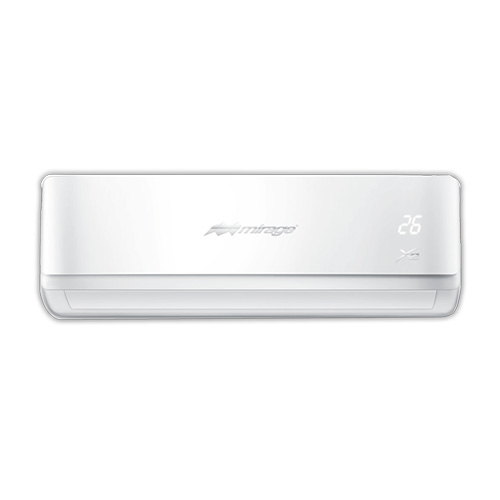

TARJETA X2

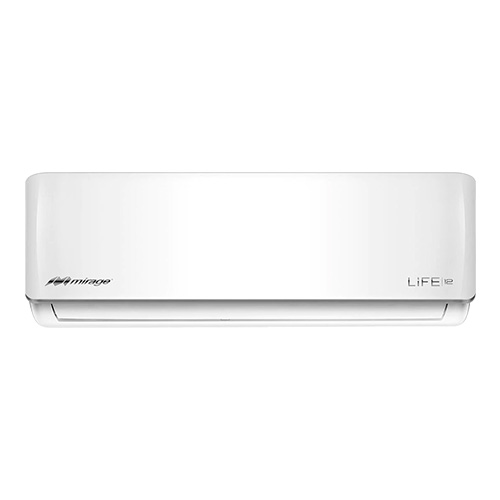

TARJETA XMAX y LIFE 12

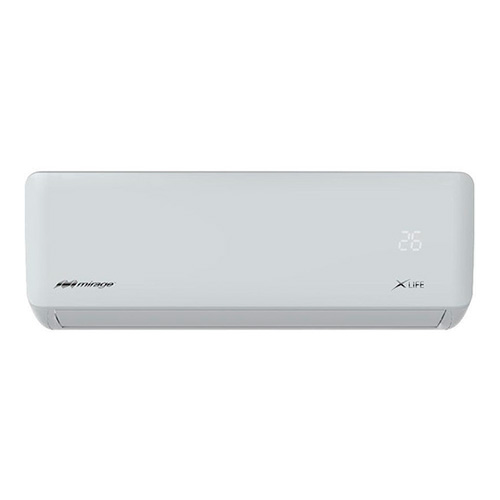

TARJETA XLIFE

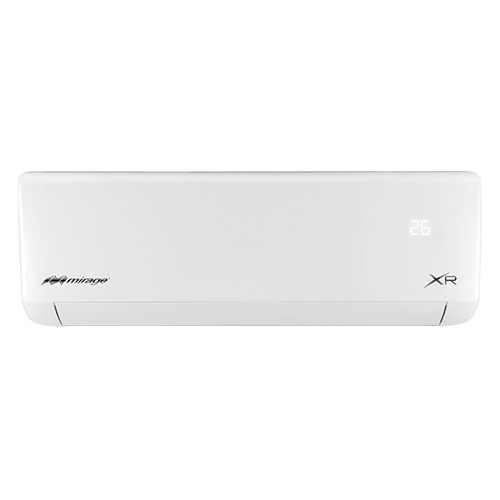

TARJETA XR

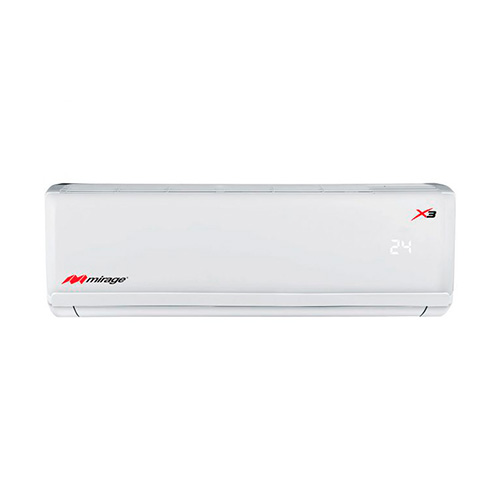

TARJETA X3
Escuchar

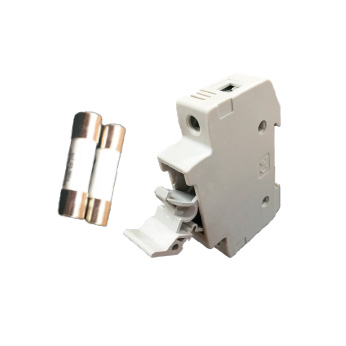

Falla: Quema del fusible en forma constante

Situación
Solución

Al momento de reemplazar el fusible de entrada se quema inmediatamente después de conectar el equipo, esto sucede repetidamente. Esto es debido a que la protección de alto voltaje ha sido activada a través del Varistor que se encuentra en la entrada de la fuente o existe alguna línea aterrizada.


Reemplazar el Varistor y el fusible.

Nota: Si continúa el problema, se deben inspeccionar el motor evaporador, el compresor y la bobina del contactor, (en caso de ser un equipo de 2 TR).


Escuchar

Falla: El equipo no enciende

Situación
Solución


Después de asegurarnos que existe voltaje con el equipo apagado y al tratar de encenderlo, no responde

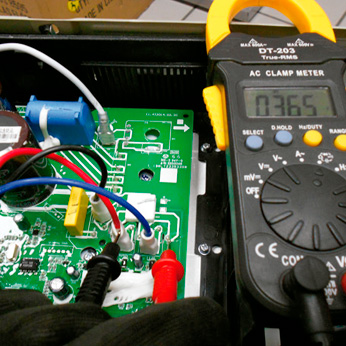

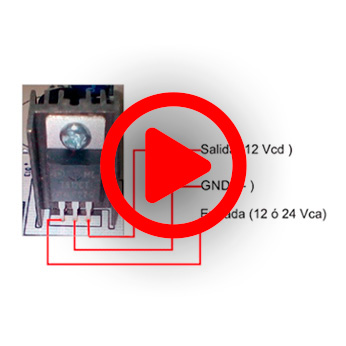

Revisar el estado del fusible, si al reemplazarlo, sigue el problema debe inspeccionarse el estado del transformador de voltaje, comparando el voltaje del devanado primario con el secundario. En el primario deberá existir en forma constante 110 o 220V, el voltaje secundario oscilará de 12-18 VAC, según el diseño del trasformador. De no existir el voltaje en el secundario o es inferior a 9 VAC, se debe reemplazar el transformador. Si el problema persiste al reemplazar el transformador, revise los reguladores de voltaje de 5 y 12 VCD, en donde el regulador de 5 VCD se encarga de proporcionar alimentación al Microcontrolador. Reemplácelo si está dañado.

Nota: Cuando el equipo no responde a la señal del control remoto, es causado porque no se convierten los impulsos luminosos a impulsos eléctricos.



Escuchar
TARJETA DISPLAY

A continuación, se describe el procedimiento para determinar cuando el sensor infrarrojo se encuentra en buen estado. IMPORTANTE: Evite descargas eléctricas sobre su persona y corte el suministro de energía eléctrica del equipo.

Escuchar

En esta sección es importante identificar el voltaje negativo de la tarjeta electrónica, tome como referencia el disipador de calor o la terminal intermedia del circuito integrado 7805, localizado en la tarjeta principal.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Remueva la tarjeta de display e identifique el receptor infrarrojo.
2. Para identificar la terminal negativa, mida continuidad entre cada una de las terminales del sensor y el negativo de la tarjeta electrónica.
3. Energice el equipo, coloque el multímetro para medir VCD y ponga las puntas para medición en las dos terminales restantes del sensor.
4. Dirija el control remoto a la tarjeta display y presione el botón ON/OFF. Si obtiene una variación de voltaje se concluye que el sensor se encuentra en buen estado.
Escuchar
Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
Selecciona los componentes que se utilizan para convertir el voltaje de alimentación (110 o 220V) en voltaje de 5 a 12 VCD.
A
Microprocesador, conector de voltaje, relevador
B
Transformador, puente de diodos y reguladores de voltaje
C
Capacitor de trabajo, relevador y disipadores
