Reemplazo de motor de turbina de unidad interior

REEMPLAZO DE MOTOR DE TURBINA DE UNIDAD INTERIOR

El motor de la turbina de la unidad interior es de gran importancia ya que es el encargado de hacer girar la turbina con las RPM necesarias para que succione y expulse el aire dentro de la habitación, con el tiempo puede disminuir su eficacia y ya que es un motor sellado su reparación es difícil, de tal modo que se tiene que reemplazar por uno nuevo.

Herramientas de trabajo

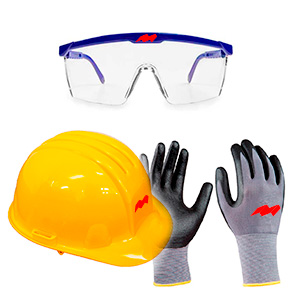

Casco, lentes guantes antiestáticos.

Equipo de seguridad

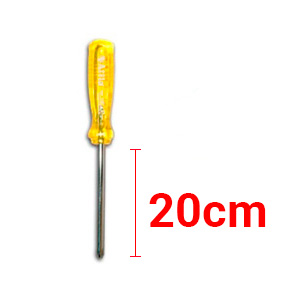

Destornillador

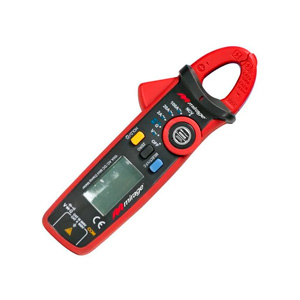

Multímetro

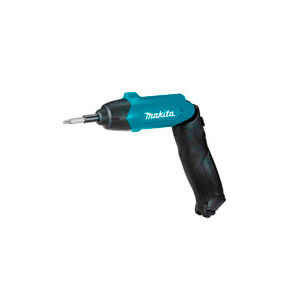

Destornillador eléctrico

Escuchar
Procedimiento de reemplazo

A continuación, veremos los pasos necesarios para realizar el procedimiento de reemplazo del motor de turbina de la unidad interior.

NOTA: Antes de iniciar la reparación o reemplazo, asegurate de tener las refacciones que correspondan al modelo que será resparado.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Cortar corriente eléctrica
Para realizar esta tarea es obligatorio cortar todo suministro de energía a nuestro equipo para evitar algún daño a nosotros o al mini Split.

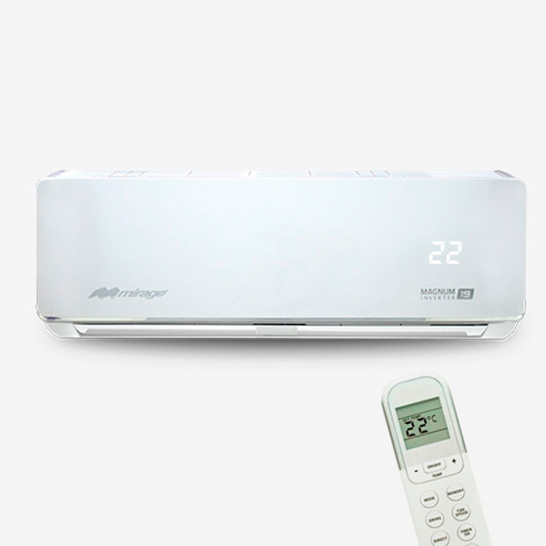

2. Remover la cubierta de nuestro equipo mini Split
La unidad interior cuenta con algunos tornillos de sujeción dependiendo el modelo estos pueden variar de posición, debemos identificar exactamente donde se encuentran para evitar algún daño al plástico al momento de retirarlo.

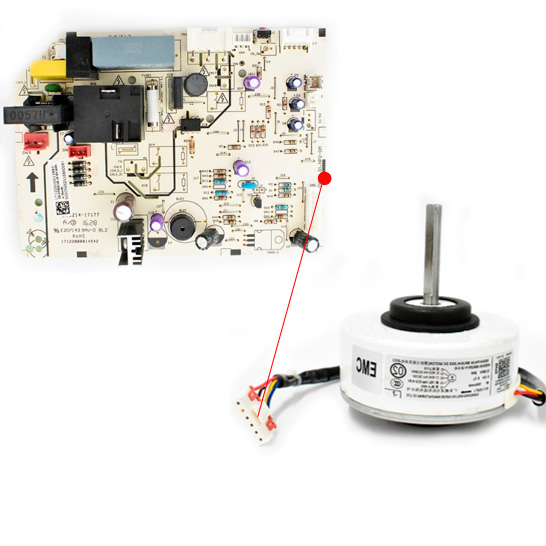

3. Localiza y desacopla el conector del motor en la tarjeta electrónica

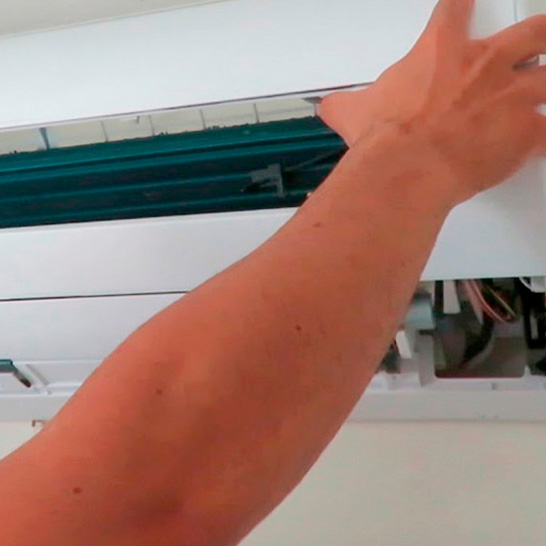

Utiliza los guantes y desliza hacia afuera la tarjeta electrónica a identifica la ubicación del conector del motor y desconecta el plug.
4. Retira la turbina

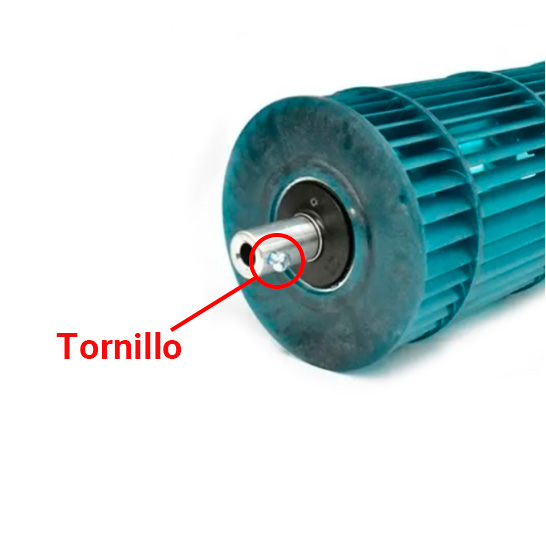

Afloja el tornillo de la turbina que sujeta a la flecha del motor, después retira la turbina y deja libre el motor.
5. Aflojar serpentín

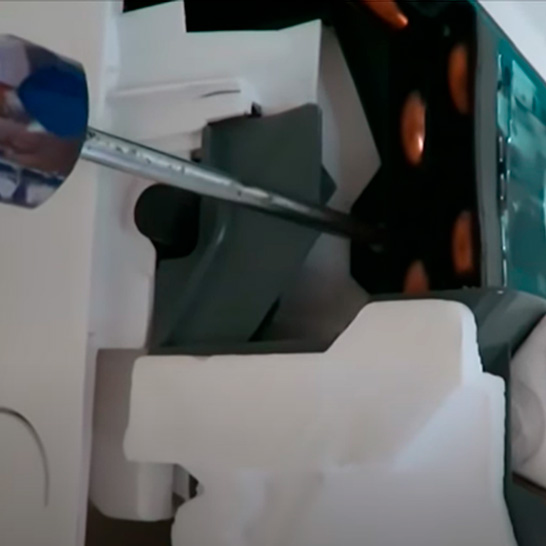

Para poder retirar la turbina es necesario mover el serpentín de su extremo izquierdo, remueve los tornillos que lo sujetan a la base, y con cuidado levántalo un poco para tener acceso y poder retirar la turbina.

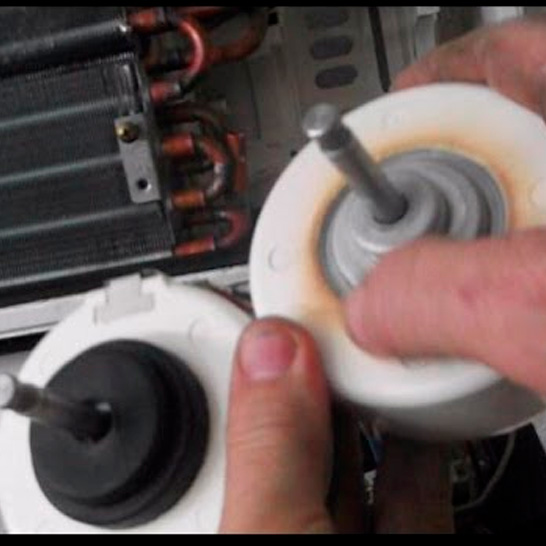

6. Retira motor dañado, instala motor nuevo y coloca turbina
Ya que hayas comprobado que los modelos de los motores son iguales, procede a instalar el motor nuevo en su posición e instala nuevamente la turbina asegurándote que el tornillo se sujeción a la flecha del motor quede ajustado.
7. Conecta motor a tarjeta electrónica
Conecta el plug del motor en la tarjeta electrónica.
8. Instalacion final y pruebas
Una vez conectado el motor a la tarjeta electrónica, instala la carcasa, reestablece el suministro eléctrico y realiza las pruebas necesarias.

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
El motor de la turbina es fácil de abrir y se recomienda repararlo cuando presente fallas.
A
Cierto
B
Falso
