Reparación o reemplazo
Reemplazo tarjeta display

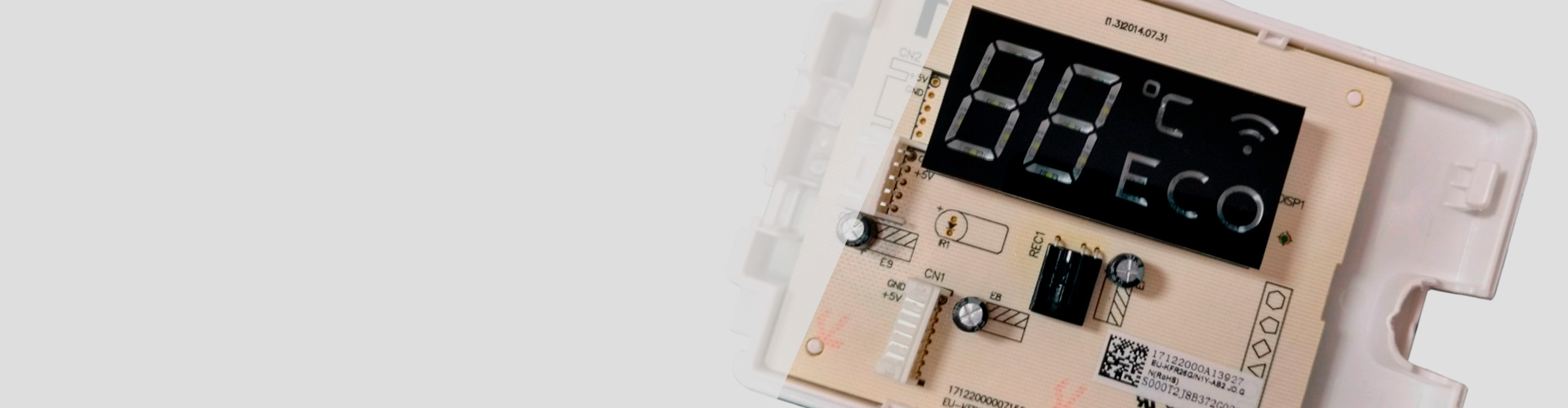

REEMPLAZO DE TARJETA DISPLAY

La tarjeta display de nuestra unidad interior es donde se reciben los comandos de instrucciones desde el control remoto, cuenta con un receptor el cual no se puede reemplazar en caso que resulte dañado, por lo tanto, se tiene que sustituir la tarjeta por completo.

Herramientas de trabajo

Asegúrate de contar con toda la herramienta necesaria para realizar la reparación de la tarjeta electrónica.

Pasa el cursor sobre cada número para ver la informacón.

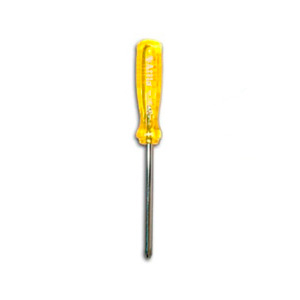

Destornillador Phillips/Cruz # 2.

Casco, lentes guantes antiestáticos.

Equipo de seguridad

Escuchar
Procedimiento de reparación

A continuación, veremos los pasos necesarios para realizar el procedimiento de reparación de la tarjeta electrónica.

Pasa el cursor sobre cada imagen para ver la informacón.

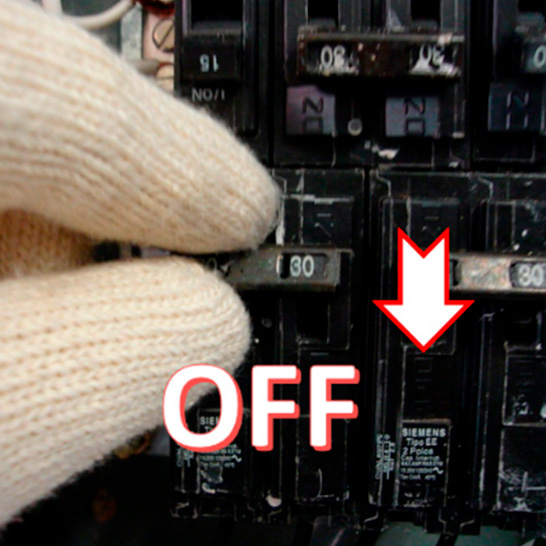

1. Cortar corriente eléctrica
Debes poner en posición de apagado el suministro de voltaje.

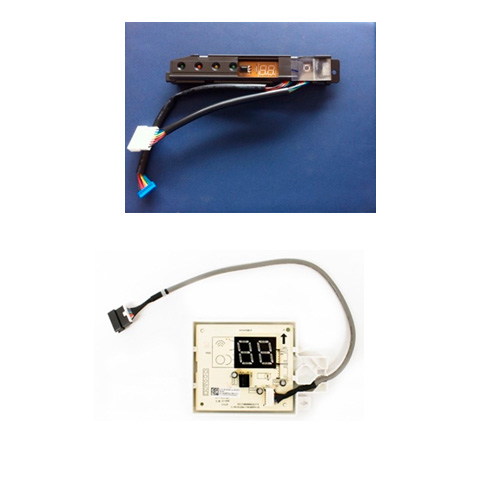

2. Identificar el tipo de display
Hay 2 tipos de display dependiendo el modelo de mini Split, el número 1 se fija sobre la bandeja de desagüe del evaporador, el número 2 se fija en la tapa de la carcasa de la unidad interior, identifica el modelo y asegúrate que las características corresponden al display nuevo que se instalará.
3. Remover la cubierta de nuestro equipo mini Split
La unidad interior cuenta con algunos tornillos de sujeción dependiendo el modelo estos pueden variar de posición, debemos identificar exactamente donde se encuentran para evitar algún daño al plástico al momento de retirarlo.
4. Localiza y desacopla el conector del display en la tarjeta electrónica
Identifica en la tarjeta electrónica la ubicación del conector del display, desconecta el plug y retira la tarjeta dañada usando guantes de carnaza o siguiendo las recomendaciones de cuidados por carga estática que se expresan al final del tema.

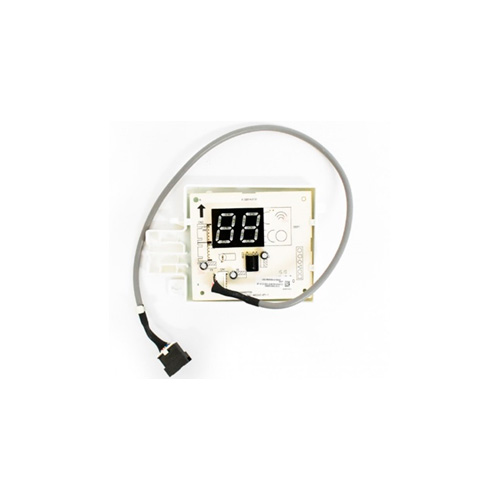

5. Conecta display nuevo
Una vez comprobado que el modelo a instalar corresponde a la tarjeta display que se retiró, procede a conectarla directamente a la tarjeta electrónica usando guantes de carnaza o siguiendo las recomendaciones de cuidados por carga estática que se expresan al final del tema.
6. Instalacion final y pruebas
Una vez conectada a la tarjeta electrónica procede a fijar el display en el lugar que corresponda, instala la carcasa, reestablece el suministro eléctrico y realiza las pruebas necesarias.
Escuchar
OJO CON LA CARGA ESTÁTICA
Pasa el cursor sobre cada número para ver la informacón.
La forma más sencilla de eliminar nuestra carga estática consiste en tocar durante unos segundos alguna superficie metálica de considerables dimensiones, como por ejemplo el chasis del PC. Abre bien las manos y colócalas directamente sobre la caja metálica durante unos segundos (deberían bastar no más de 10).
Otra forma es utilizar una pulsera antiestática que consiste en una cinta con un velcro para fijarla en la muñeca conectada a un cable de toma de tierra que permite descargar cualquier acumulación de electricidad estática en nuestro cuerpo.
También se pueden utilizar guantes antiestáticos que sirven como una barrera para que nuestra piel no esté en contacto directo con el componente.

Escuchar
DIAGNÓSTICO DE RECEPTOR INFRARROJO
Escuchar
Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
Cuando el receptor infrarojo tiene alguna falla el voltaje no varia al presionar cualquier boton del control remoto.
A
Cierto
B
Falso
C
No aplica
