Reparación o reemplazo

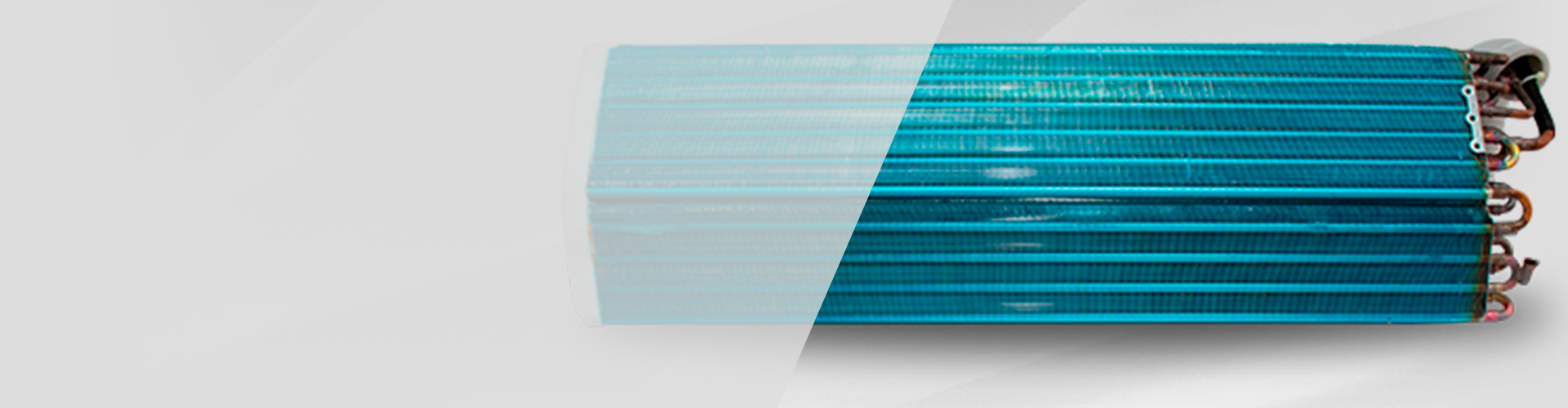

Reemplazo de serpentin unidad interior

REEMPLAZO DE SERPENTINES UNIDAD INTERIOR EN MINISPLITS

El serpentín sufre daños ocasionados con el paso del tiempo y los factores externos (clima, humedad, la salinidad) que lo van degradando provocando algunas fugas de refrigerante.
Aunque es posible su reparación, se recomienda el reemplazo total del serpentín para asegurar un correcto funcionamiento y eficiencia del equipo.

Herramientas de trabajo

Asegúrate de contar con toda la herramienta necesaria para realizar la reparación del serpentin de la unidad interior.

Destornillador Phillips/Cruz # 2.

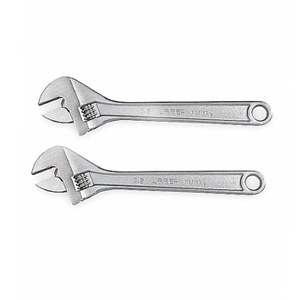

2 Llaves crecientes o pericas

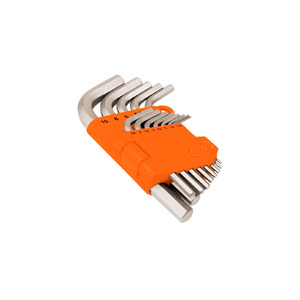

Llaves Allen

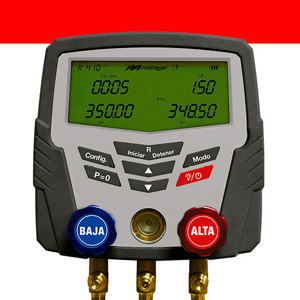

Manómetros

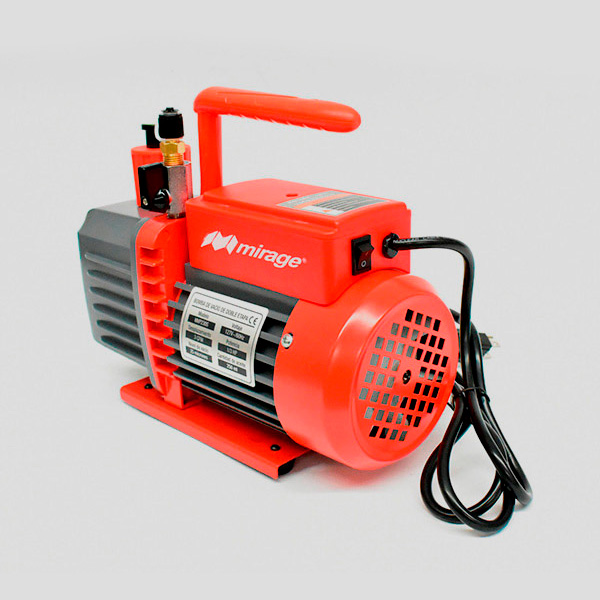

Bomba de vacío

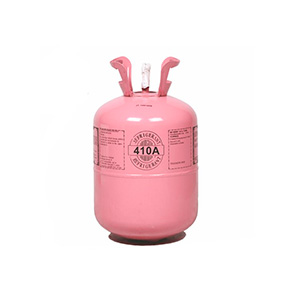

Gas refrigerante

Escuchar
Procedimiento de reemplazo

A continuación, veremos los pasos que debemos seguir para un correcto reemplazo del serpentin unidad interior.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Recupere el gas refrigerante existente en unidad exterior
  1. Recuperar en la unidad exterior el gas existente que está contenido en el sistema.
  2. Conectar el manómetro en la válvula de servicio de la unidad exterior.
  3. Enciende el equipo y con la ayuda de las llaves Allen cierra la válvula de alta presión o descarga de la unidad condensadora.
  4. Una vez que el gas comience a ser succionado por el compresor debes esperar a que la lectura en el manómetro llegue a los -30 psi (como si se estuviera haciendo un vacío).
  5. Al llegar a los -30 psi cierra la válvula de baja presión o succión e inmediatamente apaga el equipo, de esta manera quedara recuperado el gas en la unidad exterior.
2. Cortar corriente eléctrica
Una vez que se haya recuperado el gas en la unidad exterior corta el suministro eléctrico de preferencia pon el termo magnético en posición de apagado.
3. Remover la cubierta de nuestro equipo mini Split
Remueve la carcasa de la unidad interior.

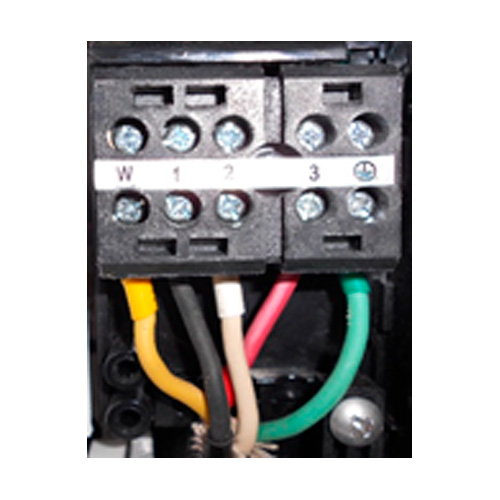

4. Desconectar cableado eléctrico
Desconecta el cableado de suministro de corriente eléctrica y los que alimentan a la unidad exterior.
5. Desconectar tuberías
Retira el aislante de tubería que conecta ambas unidades (exterior e interior) y con la ayuda de las 2 llaves crecientes desacopla los dos tubos que están conectados al serpentín de la unidad interior.

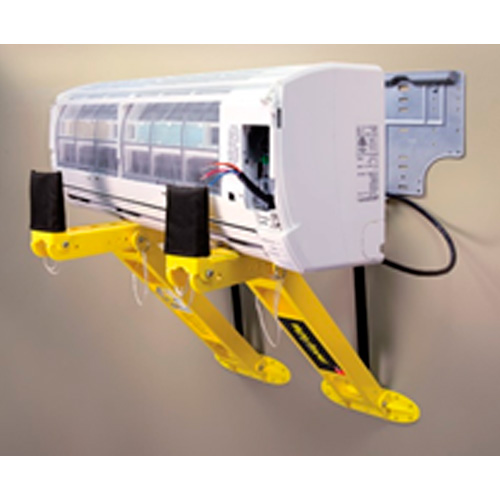

6. Desmontar unidad interior
Para un fácil trabajo desmonta unidad interior de su base en la pared.

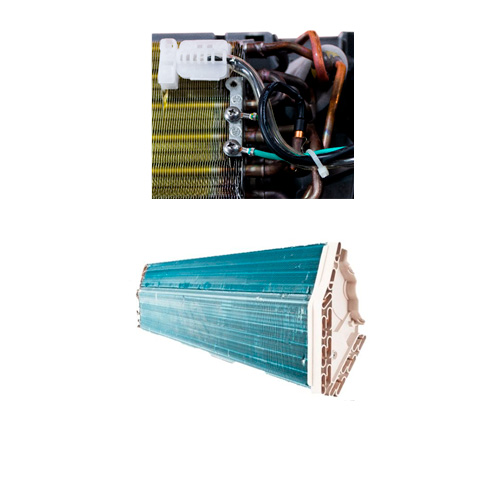

7. Retira serpentín de base de unidad interior
Identifica los tornillos que sujetan el serpentín a la base de la unidad interior, retira sensores (pozo y ambiente) y tierras que están al cuerpo del serpentín, una vez liberado procede a retirarlo cuidando no golpear tarjeta electrónica (no es necesario desinstalar por completo la caja de tarjeta electrónica) y otros componentes.

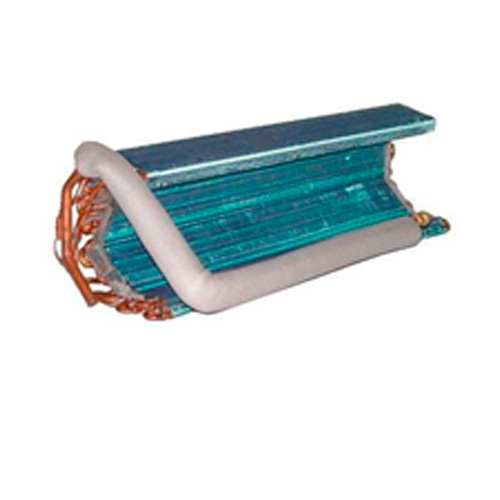

8. Instala serpentín nuevo
Una vez comprobado que el serpentín corresponde al modelo del mini Split procede a instalarlo sobre la base de la unidad interior, siempre cuidando no golpearlo, ya instalado sujétalo con sus tornillos correspondientes, conecta tierras e instala sensores en sus lugares.
9. Reinstala unidad interior en la pared
Instala nuevamente la unidad interior sobre la pared y reconecta los cables de suministro eléctrico y de alimentación a la unidad exterior.

Nota: Ten especial cuidado al momento de pasar por oficio de pared hacia el exterior la tubería y tubo de desagüe, para que no resulten dañadas las tuberías de cobre.
10. Conectar tubería
Utilizando las 2 llaves crecientes conecta ambas tuberías (alta y baja presión), con la tubería procedente de la unidad exterior.

Nota: Verifica que el avellanado de la tubería quede alineado con la conexión y evita darle demasiado torque ya que puedes dañarlo y se pueden ocasionar fugas de refrigerante.

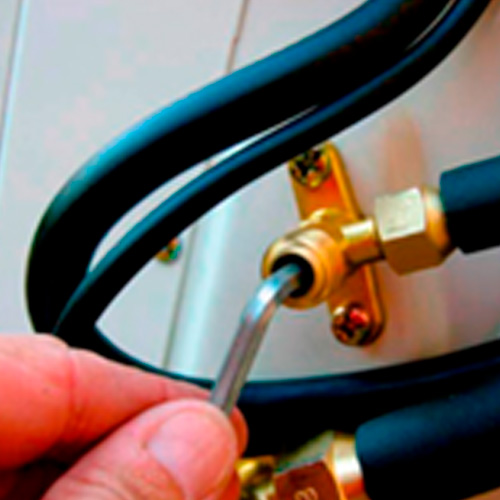

11. Vacio y apertura de válvulas de gas
Realiza el vacío correspondiente siguiendo las recomendaciones mencionadas en temas anteriores del curso, posteriormente abre ambas válvulas de gas, verifica que no existan fugas y reinstala aislante a tuberías.

Nota: En caso de ser necesario, nivela la cantidad de gas refrigerante requerida por el equipo
12. Instalación final y pruebas
Una vez instalada la carcasa de la unidad interior, reestablece el suministro eléctrico y realiza las pruebas necesarias.
Escuchar
Reparación de fuga en serpentín de unidad interior


Herramientas de trabajo
Material necesario

Destornillador Phillips/Cruz # 2.

2 Llaves crecientes o pericas

Llaves Allen

Manómetros

Bomba de vacío

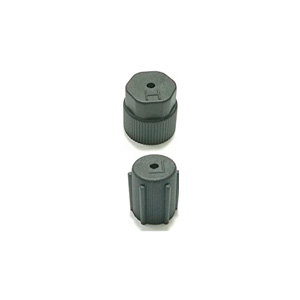

Tapones con reten de goma

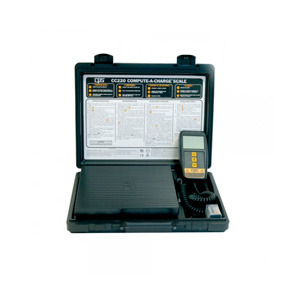

Bascula

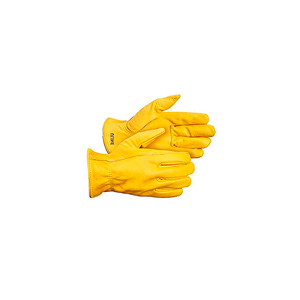

Guantes de carnaza

Gas refrigerante

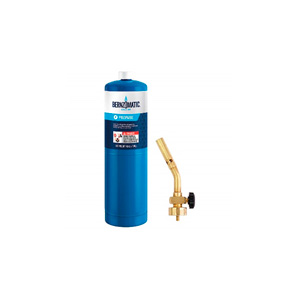

Gas propano y soplete

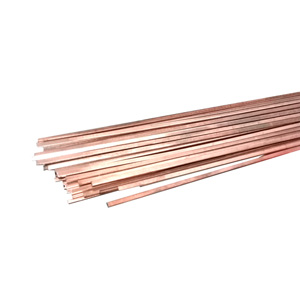

Soldadura de plata

Nitrógeno

Escuchar
Procedimiento de reparación

A continuación, veremos los pasos que debemos seguir para un correcto reemplazo del serpentin unidad interior.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Recupere el gas refrigerante existente en unidad exterior
  1. Recuperar en la unidad exterior el gas existente que está contenido en el sistema.
  2. Conectar el manómetro en la válvula de servicio de la unidad exterior.
  3. Enciende el equipo y con la ayuda de las llaves Allen cierra la válvula de alta presión o descarga de la unidad condensadora.
  4. Una vez que el gas comience a ser succionado por el compresor debes esperar a que la lectura en el manómetro llegue a los -30 psi (como si se estuviera haciendo un vacío).
  5. Al llegar a los -30 psi cierra la válvula de baja presión o succión e inmediatamente apaga el equipo, de esta manera quedara recuperado el gas en la unidad exterior.
2. Cortar corriente eléctrica
Para realizar esta tarea es obligatorio cortar todo suministro de energía a nuestro equipo para evitar algún daño a nosotros o al mini Split.
3. Remover la cubierta de nuestro equipo mini Split
Remueve la carcasa de la unidad interior.
4. Desconectar cableado eléctrico
Desconecta el cableado de suministro de corriente eléctrica y los que alimentan a la unidad exterior.
5. Desconectar tuberías
Retira el aislante de tubería que conecta ambas unidades (exterior e interior) y con la ayuda de las 2 llaves crecientes desacopla los dos tubos que están conectados al serpentín de la unidad interior.
6. Desmontar unidad interior
Para un fácil trabajo desmonta unidad interior de su base en la pared.
7. Retira serpentín de base de unidad interior
  1. Retira los tornillos que sujetan el serpentín a la base de la unidad interior.
  2. Retira sensores (pozo y ambiente) y tierras que están al cuerpo del serpentín.
  3. Una vez liberado procede a retirarlo cuidando no golpear tarjeta electrónica (no es necesario retirar por completo caja de tarjeta electrónica) y otros componentes.

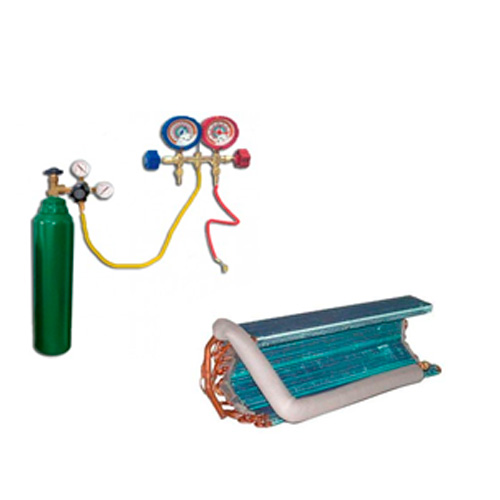

8. Presuriza serpentín con nitrógeno e identifica la fuga
  1. Coloca el tapón en una de las conexiones del serpentín y en la conexión restante conecta la manguera de baja presión.
  2. Conecta la manguera de servicio del manómetro a la válvula reguladora de nitrógeno.
  3. Presuriza el serpentín de 250 a 350 psi para R22 y de 350 a 500 psi para R410.
  4. Para una detección más eficiente sumerge el serpentín en un recipiente con agua, pon especial atención en las uniones de tuberías que es donde normalmente aparecen las fugas, identifica la fuga y si puedes marca la zona con un crayón.

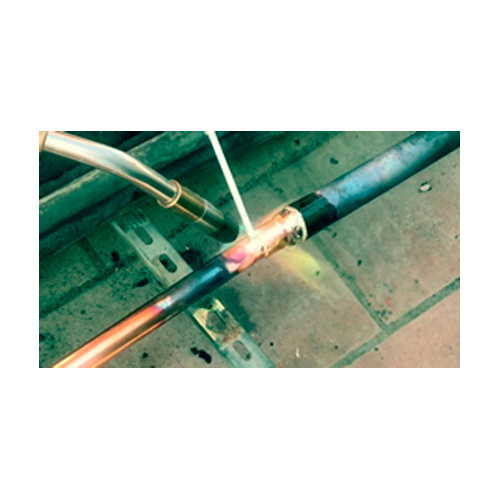

9. Sella la fuga con soldadura
Una vez identificada la fuga y con el nitrógeno fluyendo a baja presión procede a aplicar soldadura en la zona con fuga sellando la misma, usando siempre tu equipo de protección personal.

Nota: el nitrógeno en el sistema ayudara a mantener una temperatura segura para no dañar el metal y evitar impurezas al momento de soldar (recalentamiento del tubo).
10. Prueba de fugas
Una vez aplicada la soldadura y que la temperatura de la zona reparada haya disminuido, presuriza nuevamente el serpentín y sumérgelo de nuevo en un recipiente con agua para asegurarte que la fuga ha sido sellada.
11. Instala serpentín reparado
Una vez que hayas comprobado que la fuga quedó sellada procede a instalarlo sobre la base de la unidad interior, siempre cuidando no golpearlo, ya instalado sujétalo con sus tornillos correspondientes, conecta tierras e instala sensores en sus lugares.

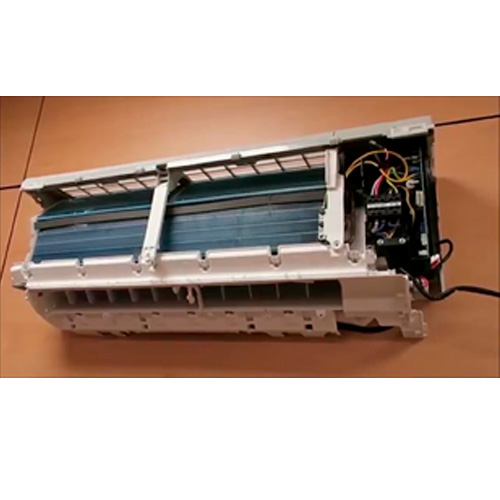

12. Reinstala unidad interior en la pared
Instala nuevamente la unidad interior sobre la pared y reconecta los cables de suministro eléctrico y de alimentación a la unidad exterior.

Nota: Ten especial cuidado al momento de pasar por orificio de paren hacia el exterior la tubería y tubo de desagüe, para que no resulten dañadas las tuberías de cobre.
13. Conectar tubería
Utilizando las 2 llaves crecientes conecta ambas tuberías (alta y baja presión), con la tubería procedente de la unidad exterior.

Nota: Verifica que el avellanado de la tubería quede alineado con la conexión y evita darle demasiado torque ya que puedes dañarlo y se pueden ocasionar fugas de refrigerante.
14. Vacio y apertura de válvulas de gas
Realiza el vacío correspondiente siguiendo las recomendaciones mencionadas en temas anteriores del curso, posteriormente abre ambas válvulas de gas, verifica que no existan fugas y reinstala aislante a tuberías.

Nota: En caso de ser necesario, nivela la cantidad de gas refrigerante requerida por el equipo
15. Instalación final y pruebas
Una vez instalada la carcasa de la unidad interior, reestablece el suministro eléctrico y realiza las pruebas necesarias.

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
¿Con que gas se debe presurizar el serpentín al momento de hacer una reparación de una fuga?
A
R410A
B
R22
C
Oxígeno
D
Nitrógeno
