Reparación o reemplazo
Reemplazo de serpentín unidad exterior

REEMPLAZO DE SERPENTINES UNIDAD EXTERIOR EN MINISPLITS

El serpentín sufre daños ocasionados con el paso del tiempo y los factores externos (clima, humedad, la salinidad) que lo van degradando provocando algunas fugas de refrigerante.
Aunque es posible su reparación, se recomienda el reemplazo total del serpentín para asegurar un correcto funcionamiento y eficiencia del equipo.

Herramientas de trabajo
Material necesario

Asegúrate de contar con toda la herramienta necesaria para realizar la reparación del serpentin de la unidad exterior.

Destornillador Phillips/Cruz # 2.

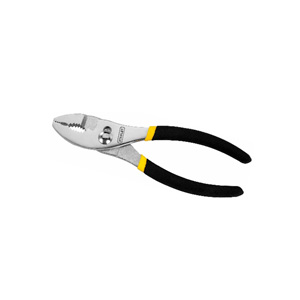

Pinzas

Manómetros

Bomba de vacío

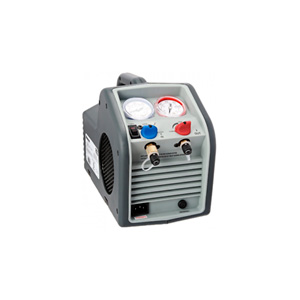

Recuperadora de gas

Bascula

Guantes de carnaza

Gas refrigerante

Gas propano y soplete

Soldadura de plata

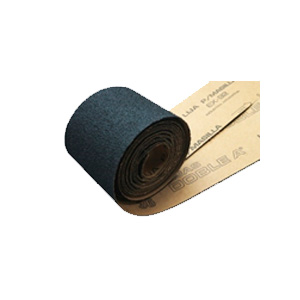

Lija

Nitrógeno

Escuchar
Procedimiento de reemplazo

A continuación, veremos los pasos que debemos seguir para un correcto reemplazo del serpentin unidad interior.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Cortar corriente eléctrica
Corta el suministro eléctrico de preferencia pon el termo magnético en posición de apagado.
2. Recupere el gas refrigerante existente
En caso de que aún exista gas refrigerante en el sistema debe recuperarlo en un tanque recuperador externo, siguiendo las recomendaciones mencionadas en temas anteriores del curso.

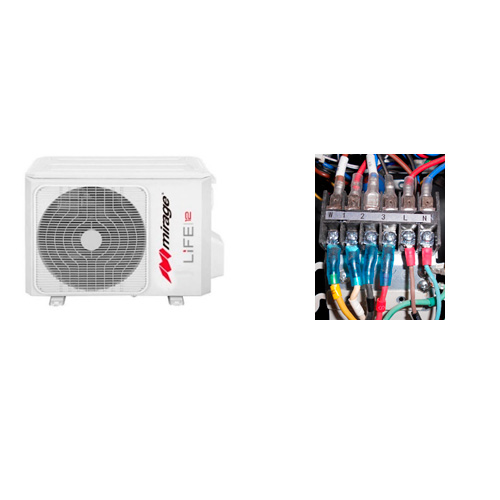

3. Retire carcasa de unidad exterior y desconecte cableado
Retire la cubierta posterior y laterales de tal forma que el serpentín quede expuesto, y desconecte el cableado de suministro eléctrico.

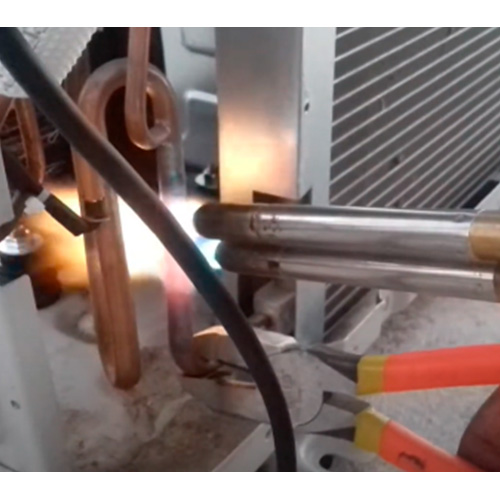

4. Liberación de serpentín y desconexión de tubería
  1. Retira los tornillos que fijan el serpentín a la base de la unidad.
  2. Suministra nitrógeno al sistema y que este fluyendo constantemente para evitar recalentamiento en tubería.
  3. Utiliza tus guantes de carnaza y calienta la unión de las tuberías que enlazan el compresor y el serpentín, para que se derrita la soldadura.
  4. Con ayuda de las pinzas y sin quitar la flama de la unión jala hacia arriba la tubería para que quede liberada.
  5. Repite el paso anterior con la conexión de la parte inferior. De esta forma queda libre el serpentín para poder retirarlo.

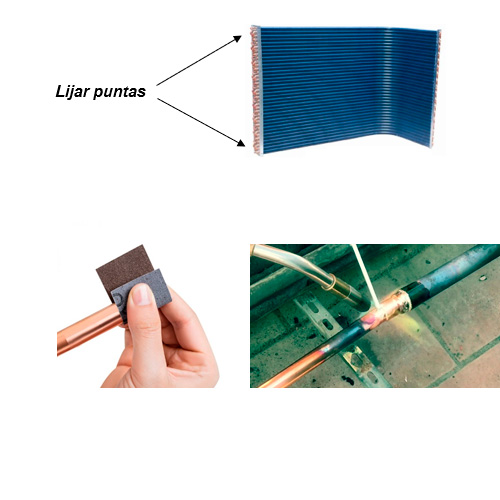

5. Instalación y soldado de serpentín
  1. Comprueba que el modelo a instalar coincide con el original.
  2. Lija las puntas soldables que están en los extremos superior e inferior del serpentín.
  3. Coloca el serpentín sobre la base de la unidad exterior e inserta las puntas lijadas sobre el avellanado donde se desoldó el serpentín dañado.
  4. Suministra nitrógeno al sistema y asegúrate que este fluyendo constantemente para evitar recalentamiento en tubería.
  5. Usando el soplete y la soldadura une los tubos.

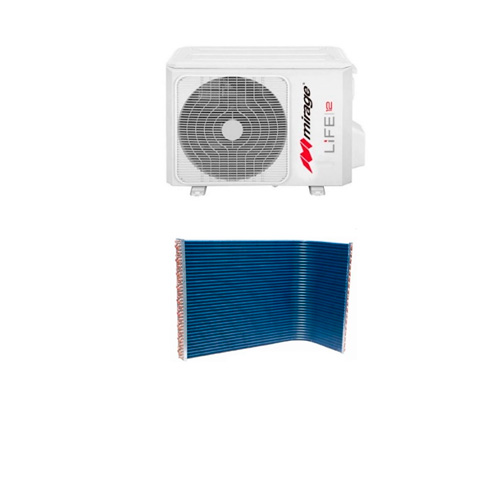

6. Fijar serpentín
Una vez soldado el serpentín procede a colocar sus tornillos de fijación a la base.

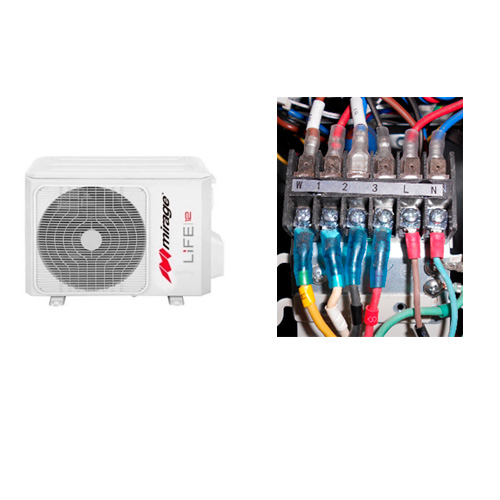

7. Colocar cubiertas y reconectar suministro eléctrico
Coloca todas las cubiertas de la unidad exterior y reconecta todos los cables de suministro eléctrico.
8. Vacio
Realiza el vacío correspondiente siguiendo las recomendaciones mencionadas en temas anteriores del curso.

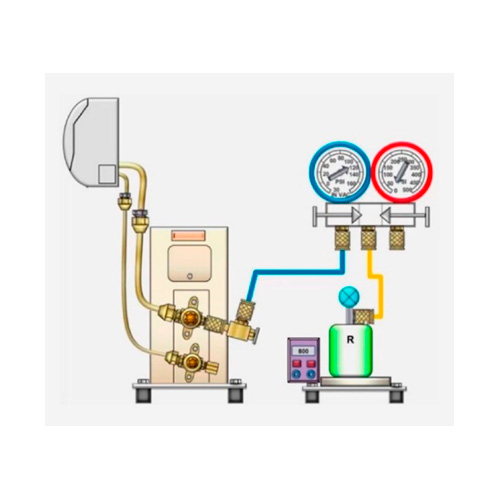

9. Carga de refrigerante
Verifica en la ficha técnica del equipo el tipo y la cantidad de refrigerante que ocupa, realiza la carga siguiendo las recomendaciones mencionadas en temas anteriores del curso, asegúrate que no existan fugas en uniones soldadas.
10. Pruebas
Reestablece el suministro eléctrico y realiza las pruebas necesarias.

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
Son factores externos que van degradando al serpentín, provocando fugas de refrigerante.
A
Clima
B
Humedad
C
Salinidad
D
Todas las anteriores
