Reparación o reemplazo
Reemplazo de tarjeta electrónica

REEMPLAZO DE TARJETAS ELECTRONICAS

Las tarjetas electrónicas son el cerebro de nuestro equipo, ya que se procesan todas las instrucciones que el usuario ordene, por esto siempre es recomendable hacer un reemplazo por completo de estas cuando algún componente se encuentre dañado, para que nuestro equipo siga funcionando como cuando lo adquirimos nuevo.

Herramientas de trabajo

Asegúrate de contar con toda la herramienta necesaria para realizar el reemplazo de la tarjeta electrónica.

Pasa el cursor sobre cada número para ver la informacón.
Casco, lentes guantes antiestáticos.

Equipo de seguridad

Destornillador Phillips/Cruz # 2.

Escuchar
Procedimiento de reemplazo

A continuación, veremos los pasos que debemos seguir para una correcta remoción de la tarjeta dañada e instalación de la nueva.

Pasa el cursor sobre cada imagen para ver la informacón.
1. Cortar corriente eléctrica
Para realizar esta tarea es obligatorio cortar todo suministro de energía a nuestro equipo para evitar algún daño a nosotros o al mini Split.
2. Remover la cubierta de nuestro equipo mini Split
La unidad interior cuenta con algunos tornillos de sujeción dependiendo el modelo estos pueden variar de posición, debemos identificar exactamente donde se encuentran para evitar algún daño al plástico al momento de retirarlo.

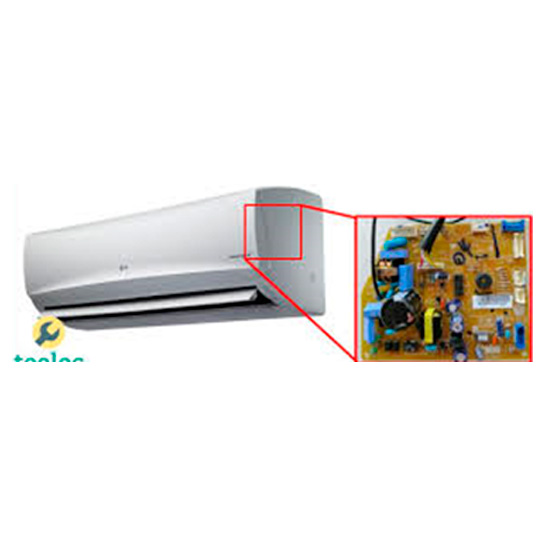

3. Identificar la tarjeta electrónica
La tarjeta electrónica se encuentra a lado derecho de nuestra unidad interior como se muestra en la imagen.

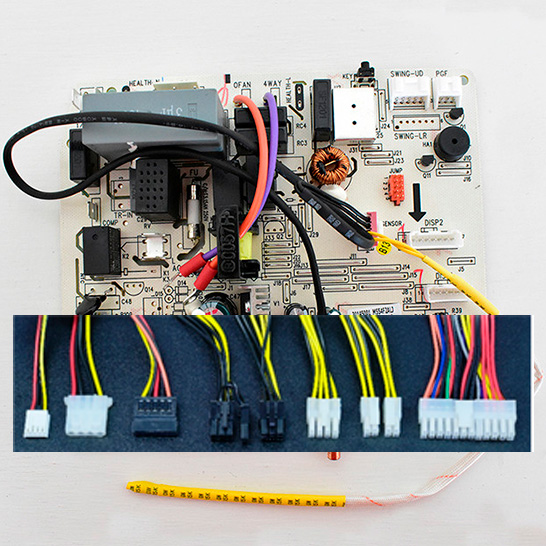

4. Identicar todos y cada uno de los conectores que esta conectados a nuestra tarjeta
Es importante saber qué es lo que alimenta cada conector, es recomendable tomar una fotografía antes de retirar la tarjeta dañada o desconectar 1 conector a la vez e ir conectándolo en la tarjeta nueva.

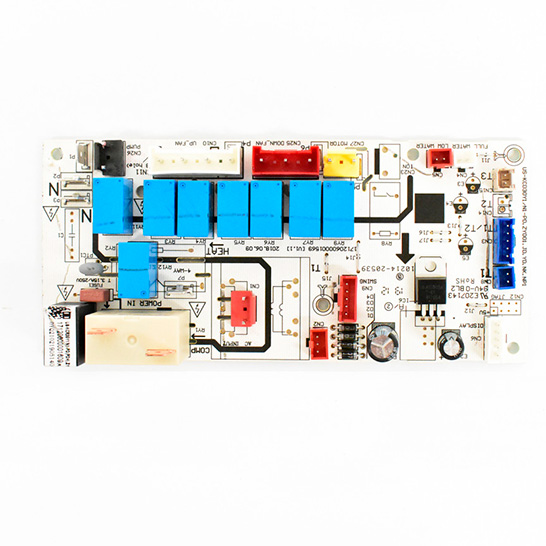

5. Conectar la tarjeta nueva
Una vez identificados todos los conectores y haber comprobado que la tarjeta nueva es del mismo modelo a la anterior puedes proceder a instalarla siempre cuidando no golpearla y evitando tocar los componentes de esta para no tener un daño por carga estática.
6. Instalación final y pruebas
Una vez conectada la tarjeta correctamente y fijada en su lugar procede a realizar pruebas de funcionamiento para esto tienes que haber reestablecido la alimentación de corriente eléctrica y colocado su cubierta correctamente.
Escuchar
OJO CON LA CARGA ESTÁTICA
Pasa el cursor sobre cada número para ver la informacón.
La forma más sencilla de eliminar nuestra carga estática consiste en tocar durante unos segundos alguna superficie metálica de considerables dimensiones, como por ejemplo el chasis del PC. Abre bien las manos y colócalas directamente sobre la caja metálica durante unos segundos (deberían bastar no más de 10).
Otra forma es utilizar una pulsera antiestática que consiste en una cinta con un velcro para fijarla en la muñeca conectada a un cable de toma de tierra que permite descargar cualquier acumulación de electricidad estática en nuestro cuerpo.
También se pueden utilizar guantes antiestáticos que sirven como una barrera para que nuestra piel no esté en contacto directo con el componente.
Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
En la tarjeta electrónica se procesan todas las instrucciones que el usuario ordene, controlando cada dispositivo del mini Split.
A
Cierto
B
Falso
