Diagnóstico de falla
Mantenimiento y corrección de fallas

MANTENIMIENTO MAGNUM 19

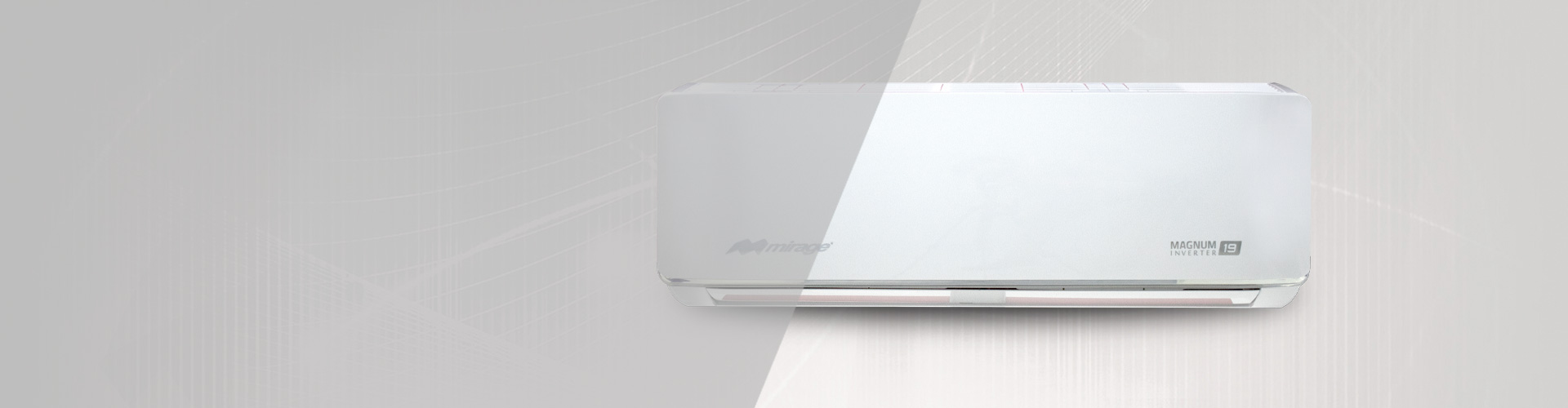

El equipo de aire acondicionado Magnum Inverter, representa uno de los productos más eficientes de la línea Mirage, por lo que se vuelve importante conocer las distintas opciones a considerar para poder solucionar eficientemente los problemas en su funcionamiento.

Escuchar
ATENCIÓN:

Antes de realizar un mantenimiento o corrección de fallas, es muy importante conocer la ficha técnica y especificaciones de diseño del acondicionador del aire a conectar, evita cometer errores que provoquen daños en los componentes del mismo.

UNIDAD INTERIOR
UNIDAD EXTERIOR
* Da clic en cada opción para ver la información.
1
La unidad no enciende
Posibles causas del problema Método de prueba/Qué hacer
Falla en la alimentación eléctrica. Realizar pruebas de voltaje.
El interruptor termo magnético se activo. Cerrar interruptor.
Falso contacto. Inspeccionar conexiones , ajustar cables.
Transformador defectuoso. Cambiar transformador.
2
La unidad está encendida, pero el aspa o turbina no funcionan
Posibles causas del problema Método de prueba/Qué hacer
Falso contacto. Inspeccionar conexiones , ajustar cables.
Transformador defectuoso. Cambiar transformador.
El voltaje es muy alto o muy bajo. Realizar pruebas de voltaje.
Interferencia de torres de telefonía celular y amplificadores remotos. Reconectar la alimentación de corriente o presionar el botón ON/OFF en el control remoto para reiniciar.
3
La temperatura en el display no se puede configurar
Posibles causas del problema Método de prueba/Qué hacer

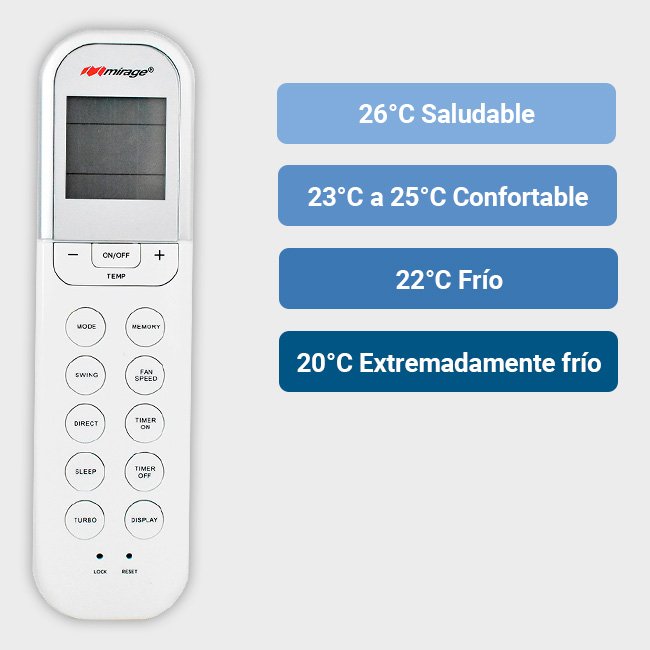

El control remoto no tiene baterías. Reemplazar las baterías del control.
El control remoto está descompuesto. Reemplazar control.
4
La unidad está encendida, pero no enfría (el aire es caliente)
Posibles causas del problema Método de prueba/Qué hacer
La configuración de la temperatura es más alta/baja que la temperatura en la habitación. Ajustar la configuración de la temperatura.
La temperatura del ambiente es más alta/baja cuando el equipo opera en modo frío/calor. Encender el aire acondicionado más tarde.
Modo ventilación. Ajustar a modo enfriamiento.
5
La unidad funciona, pero se detiene brevemente.
Posibles causas del problema Método de prueba/Qué hacer
El voltaje es muy alto o muy bajo. Realizar pruebas de voltaje.
La configuración de la temperatura es más alta/baja que la temperatura en la habitación. Ajustar la configuración de la temperatura.
La temperatura del ambiente es más alta/baja cuando el equipo opera en modo frío/calor. Encender el aire acondicionado más tarde.
6
El equipo arranca, pero se detiene frecuentemente.
Posibles causas del problema Método de prueba/Qué hacer
El voltaje es muy alto o muy bajo. Realizar pruebas de voltaje.
La temperatura del ambiente es más alta/baja cuando el equipo opera en modo frío/calor. Encender el aire acondicionado más tarde.
Congelamiento y descongelamiento frecuentemente. Encender el aire acondicionado más tarde.
La entrada o salida de aire está bloqueada. Quite todos los obstáculos al flujo de aire.
7
La unidad funciona, pero no enfría lo suficiente.
Posibles causas del problema Método de prueba/Qué hacer
El Filtro de aires está sucio. Limpiar o reemplazar filtro.
Las aletas de la condensadora están sucias. Realizar limpieza.
La configuración de la temperatura es más alta/baja que la temperatura en la habitación. Ajustar la configuración de la temperatura.
La temperatura del ambiente es más alta/baja cuando el equipo opera en modo frío/calor. Encender el aire acondicionado más tarde.
Modo silencio está activado (Esta es una función opcional). Desactivar la función silencio.
Carga térmica muy pesada. Verificar la carga térmica.
Aislamiento mal reforzado. Cierre puertas y ventanas del inmueble.
La entrada o salida de aire está bloqueada. Quite todos los obstáculos al flujo de aire.
8
El Modo Frío no puede cambiarse a modo calor.
Posibles causas del problema Método de prueba/Qué hacer
El control remoto  no tiene baterías. Reemplazar las baterías del control.
El control remoto está descompuesto. Reemplazar control.
9
La unidad hace mucho ruido.
Posibles causas del problema Método de prueba/Qué hacer
Tornillos flojos. Apretar tornillos.
Las placas de envío continúan en la unidad. Retirar placas de envío.
1
La unidad no arranca.
Posibles causas del problema Método de prueba/Qué hacer
Falla en la  alimentación eléctrica. Realizar pruebas de voltaje.
Fusible fundido. Inspeccionar el tipo de  fusible.
Falso contacto. inspeccionar que las conexiones estén ajustadas.
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos.
Dispositivo de seguridad abierto. Realizar prueba de continuidad del dispositivo de seguridad.
Transformador defectuoso. Verifique el circuito de control con el probador.
2
El compresor no arranca, pero los abanicos sí funcionan.
Posibles causas del problema Método de prueba/Qué hacer
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos.
Sensor de temperatura ambiente/ termostato defectuoso. Prueba de continuidad del termostato / sensor y cableado.
El capacitor presenta un corto o está abierto. Verifique el condensador con el probador.
El contactor magnético del compresor está defectuoso. Prueba de continuidad de bobina y contactos.
Compresor en corto o con conexión a tierra. Verificar resistencia con multímetro.
Compresor atascado. Reemplazar compresor.
3
El compresor y el abanico del condensador (unidad exterior) no funcionan.
Posibles causas del problema Método de prueba/Qué hacer
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos.
Sensor de temperatura ambiente/ termostato defectuoso. Prueba de continuidad del termostato / sensor y cableado.
El contactor magnético del compresor está defectuoso. Prueba de continuidad de bobina y contactos.
4
El abanico del evaporador (unidad interior) no arranca.
Posibles causas del problema Método de prueba/Qué hacer
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos.
El capacitor presenta un corto o está abierto. Verifique el condensador con el probador.
El contactor magnético del ventilador está defectuoso. Prueba de continuidad de bobina y contactos.
Motor de ventilador en corto o con conexión a tierra. Verificar resistencia con multímetro.
5
El abanico del condensador (unidad exterior) no arranca.
Posibles causas del problema Método de prueba/Qué hacer
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos.
Sensor de temperatura ambiente/ termostato defectuoso. Prueba de continuidad del termostato / sensor y cableado.
El capacitor presenta un corto o está abierto. Verifique el condensador con el probador.
El contactor magnético del ventilador está defectuoso. Prueba de continuidad de bobina y contactos.
Motor de ventilador en corto o con conexión a tierra. Verificar resistencia con multímetro.
6
La unidad arranca, pero se detiene brevemente.
Posibles causas del problema Método de prueba/Qué hacer
El contactor magnético del compresor está defectuoso. Prueba de continuidad de bobina y contactos.
Bajo voltaje. Probar voltaje.
Posible Escasez de refrigerante. Prueba de fuga.
Línea de líquido restringido. Revisar válvulas que estén abiertas.
Sobrecarga de refrigerante. Revisar presión de refrigerante.
Condensador sucio o parcialmente obstruido. Limpiar condensador y retirar  obstáculos.
Válvula de expansión o tubo capilar cerrado completamente. Reemplace la válvula.
Elemento de potencia con fugas en la válvula de expansión. Reemplace la válvula.
7
El compresor hace ciclos cortos debido a sobrecarga.
Posibles causas del problema Método de prueba/Qué hacer
El contactor magnético del compresor está defectuoso. Prueba de continuidad de bobina y contactos.
Bajo voltaje. Probar voltaje.
Posible Escasez de refrigerante. Prueba de fuga.
Sobrecarga de refrigerante. Revisar presión de refrigerante.
Condensador sucio o parcialmente obstruido. Limpiar condensador y retirar  obstáculos.
8
Alta presión de descarga.
Posibles causas del problema Método de prueba/Qué hacer
Sobrecarga de refrigerante. Revisar presión de refrigerante.
Condensador sucio o parcialmente obstruido. Limpiar condensador y retirar  obstáculos.
Aire o gases no condensables dentro del sistema. Purgar, evacuar y retirar.
Ciclos cortos de aire de condensación. Retirar la obstrucción en la corriente de aire.
Medio de condensación a alta temperatura. Eliminar la obstrucción en el flujo de aire o agua.
Medio de condensación insuficiente. Eliminar la obstrucción en el flujo de aire o agua.
9
Baja presión de descarga.
Posibles causas del problema Método de prueba/Qué hacer
Posible Escasez de refrigerante. Prueba de fuga.
Compresor ineficiente. Realizar pruebas en la eficiencia del compresor.
10
Alta presión de succión.
Posibles causas del problema Método de prueba/Qué hacer
Sobrecarga de refrigerante. Revisar presión de refrigerante.
Compresor ineficiente. Realizar pruebas en la eficiencia del compresor.
Mala instalación de la bombilla. Reparar la antena de la bombilla o válvula.
Carga muy alta. Revisar carga térmica.
11
Baja presión de succión.
Posibles causas del problema Método de prueba/Qué hacer
Posible Escasez de refrigerante. Prueba de fuga.
Línea de líquido restringido. Revisar válvulas que estén abiertas.
Filtro de aire sucio. Limpiar o reemplazar.
Bobina del evaporador sucia. Limpiar bobina.
Insuficiente aire a través del serpentín del evaporador. Revisar ventilador.
Válvula de expansión obstruida. Reemplace la válvula.
Válvula de expansión o tubo capilar cerrado completamente. Reemplace la válvula.
Elemento de potencia con fugas en la válvula de expansión. Reemplace la válvula.
12
La unidad funciona, pero no enfría lo suficiente.
Posibles causas del problema Método de prueba/Qué hacer
Posible Escasez de refrigerante. Prueba de fuga.
Línea de líquido restringido. Revisar válvulas que estén abiertas.
Filtro de aire sucio. Limpiar o reemplazar.
Bobina del evaporador sucia. Limpiar bobina.
Insuficiente aire a través del serpentín del evaporador. Revisar ventilador.
Condensador sucio o parcialmente obstruido. Limpiar condensador y retirar  obstáculos.
Aire o gases no condensables dentro del sistema. Purgar, evacuar y retirar.
Ciclos cortos de aire de condensación. Retirar la obstrucción en la corriente de aire.
Compresor ineficiente. Realizar pruebas en la eficiencia del compresor.
Carga muy alta. Revisar carga térmica.
Capacidad inadecuada. Elegir un equipo de mayor capacidad.
13
Muy frío.
Posibles causas del problema Método de prueba/Qué hacer
Sensor de temperatura ambiente / termostato defectuoso. Prueba de continuidad del termostato / sensor y cableado.
El sensor de temperatura está mal instalado. Coloque el sensor de temperatura en el centro de la rejilla de entrada de aire.
14
El compresor hace mucho ruido.
Posibles causas del problema Método de prueba/Qué hacer
Sobrecarga de refrigerante. Revisar presión de refrigerante.
Piezas internas dañadas en el compresor. Reemplazar compresor.
Pernos o tornillos sueltos. Apretar los pernos o tornillos.
Las placas de envío continúan en la unidad. Retirar placas de envío.
Contacto de la tubería con otra tubería o placa externa. Rectificar tuberías para que no entren en contacto entre sí o con una placa externa.
15
La rejilla horizontal no puede girar.
Posibles causas del problema Método de prueba/Qué hacer
Falso contacto. inspeccionar que las conexiones estén ajustadas.
Cables en cortocircuito o rotos. Realizar pruebas en los circuitos .
Motor paso a paso defectuoso. Reemplace el motor paso a paso.

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
Una causa de que la unidad no encienda es que el interruptor termo magnético se haya activado.
A
CIERTO
B
FALSO
