Diagnóstico de falla
Válvulas de expansión
tiendamirage.mx

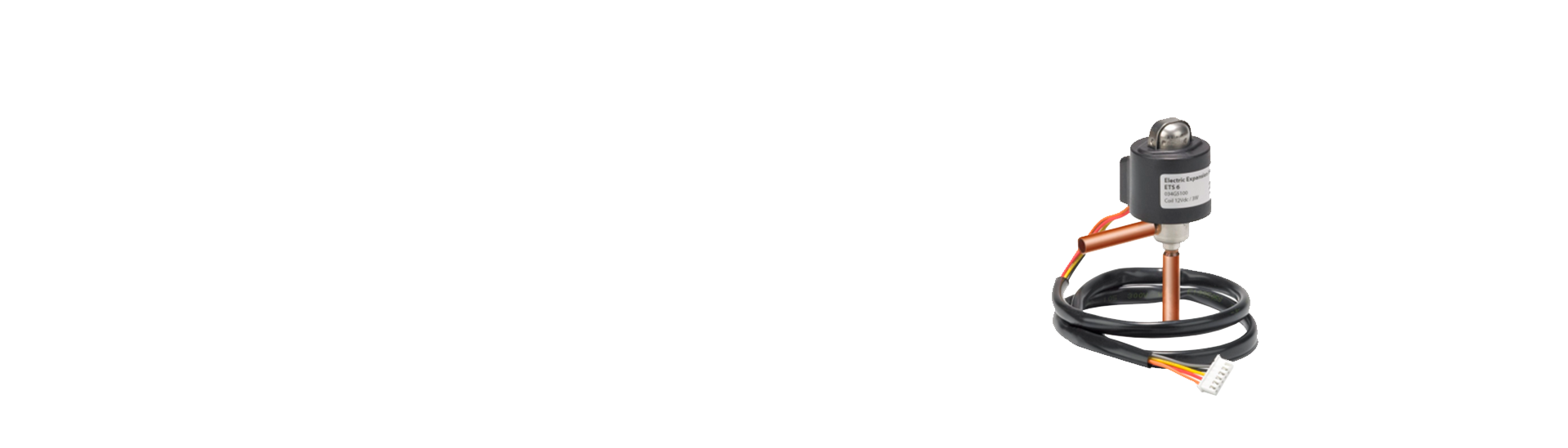

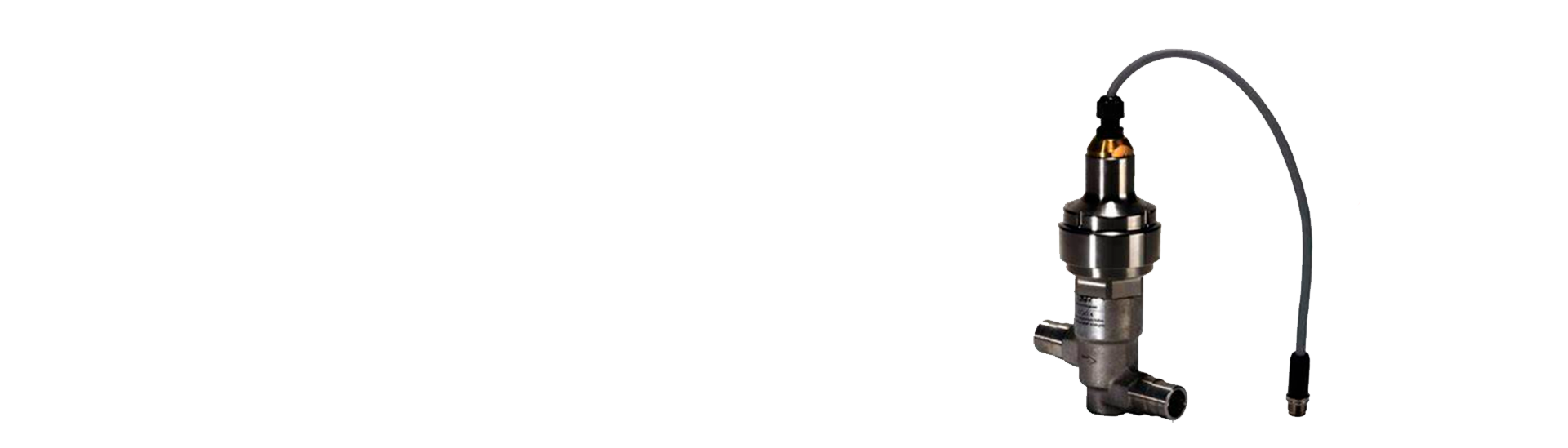

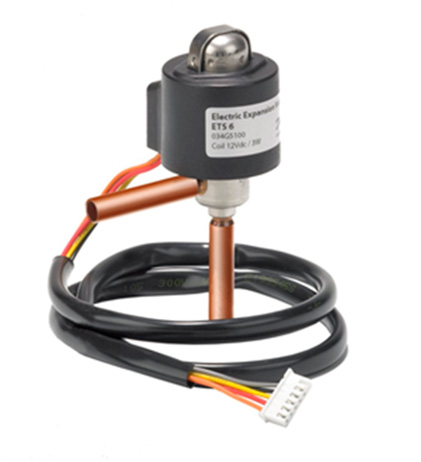

Válvula de expansión electrónica

Al ser un dispositivo de expansión es parte importante en los sistemas de refrigeración y aire acondicionado, tiene la capacidad de provocar la caída de presión tan necesaria para el proceso de enfriamiento eficiente, esta situada entre el condensador y el evaporador en el sistema

Escuchar
Funcionamiento lógico

La lógica de su funcionamiento se basa en la acción de los 5 sensores de temperatura y la tarjeta electrónica, estos sensores están distribuidos en la unidad interior con 2 y 3 en la unidad exterior (en equipos mayores a 3 toneladas se incluye el sensor de presión).

Los sensores están monitoreando constantemente las temperaturas durante la operación del equipo de aire acondicionado, con la intención de garantizar un proceso de enfriamiento eficiente.




Escuchar
Sensores de temperatura

Monitorean la temperatura durante la operación del equipo y envía la información a la tarjeta electrónica.

Pasa el cursor sobre cada punto para ver su descripción.



Sensor de temperatura ambiente
Verifica la temperatura de retorno del aire y manda señal de paro al compresor.

Sensor de pozo
Verifica la temperatura en el tubo del refrigerante y así detectar baja presión.
En equipos frio/calor se encarga de regular el motor en el ciclo de calefacción.

Sensor de ambiente de condensador
Verifica la temperatura ambiente de condensación y controla el funcionamiento del motor condensador.

Sensor para descarga compresor
Verifica la temperatura de descarga del compresor para así protegerlo en caso de alta presión y cortar el suministro eléctrico.

Sensor para descarga condensador
Verifica la temperatura del refrigerante al salir del condensador, en los equipos INVERTER interactúa con la tarjeta del condensador para regular el funcionamiento del compresor y motor del condensador.



Escuchar

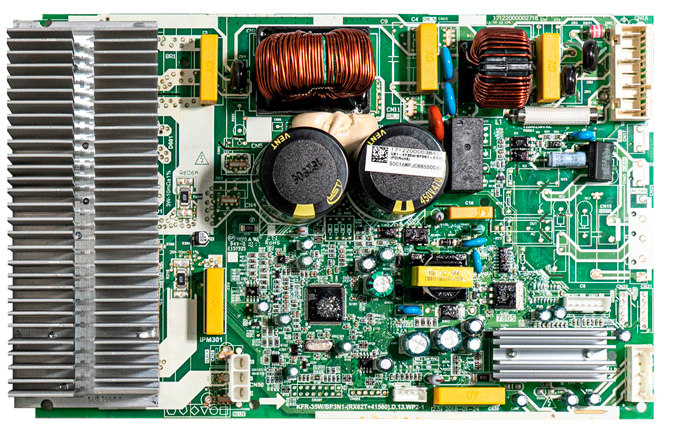

Tarjeta electrónica

Recibe la información de los sensores de temperatura y le indican a la válvula de expansión si aumenta o disminuye la presión del refrigerante.

Escuchar

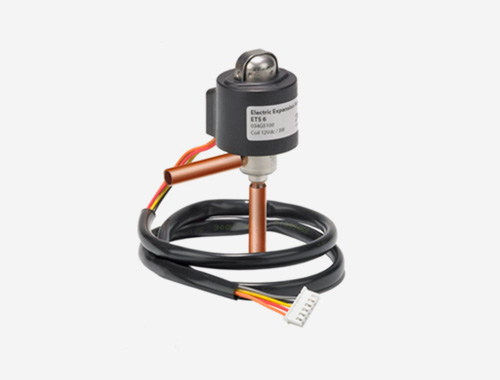

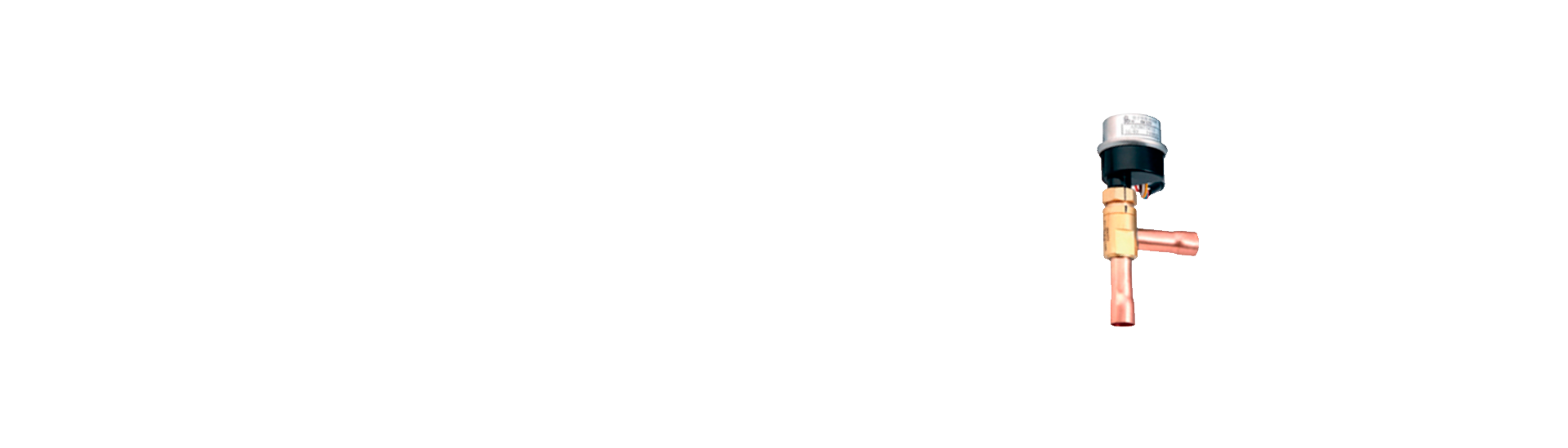

Válvula de expansión electrónica

Recibe la indicación de la tarjeta electrónica y regula la presión del refrigerante para obtener un enfriamiento eficiente del equipo inverter.

Escuchar
EXPANSIÓN DEL REFRIGERANTE

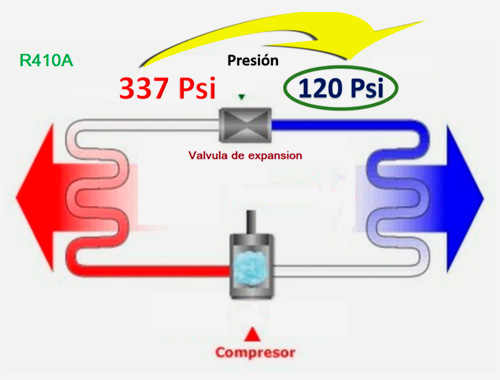

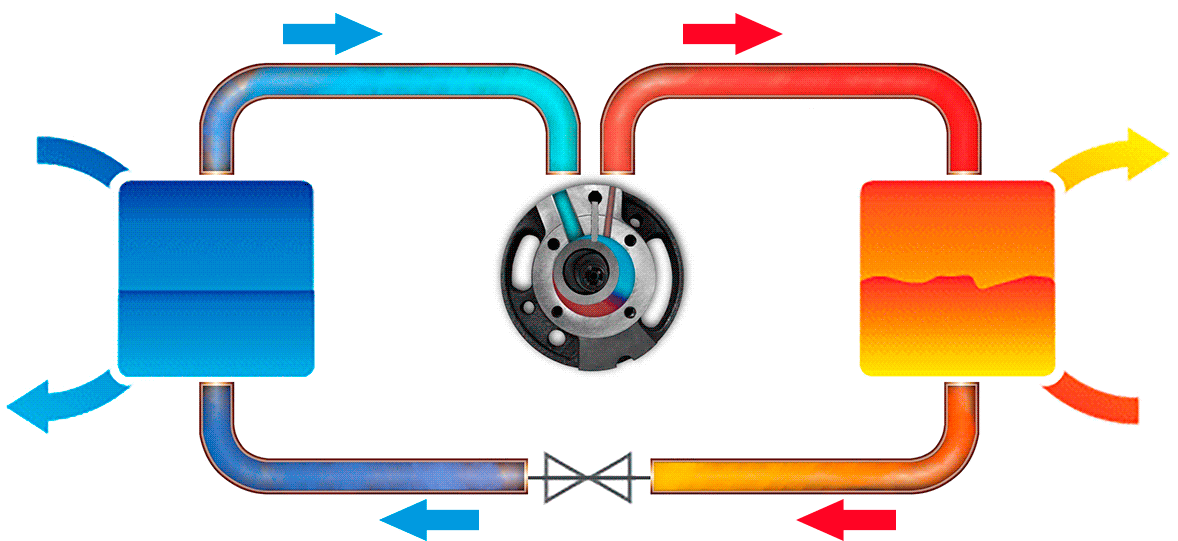

Como se aprecia en la imagen de abajo, la disminución tan significativa que existe en la presión del refrigerante se debe a la acción de la válvula de expansión, la apertura y el cierre de esta válvula se hace en forma electrónica.


Escuchar
Válvula de expasión

Compresor

337 PSI

120 PSI

R410A

Escuchar
Aunque NO todos los sistemas INVERTER poseen una válvula de expansión electrónica es importante conocer cuáles son algunas de las posibles fallas que pueden llegar a presentarse.
Pasa el cursor sobre cada recuadro para ver la informacón.
1- PRESIÓN DEL REFRIGERANTE
La presión del refrigerante después de la válvula de expansión debe disminuir, si se mantiene por arriba de los limites conocidos, podemos suponer que existe una falla en la válvula de expansión.

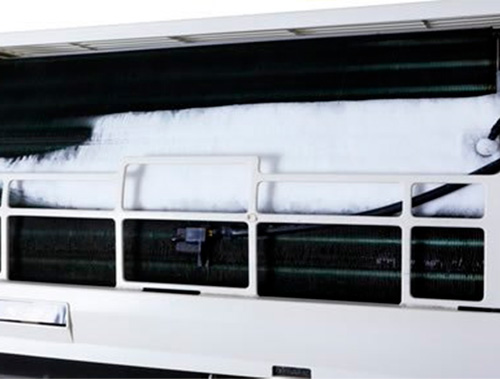

2- CONGELAMIENTOS
El sistema presentará congelamientos parciales en los tubos de baja presión durante el día y durante la noche estos serán mas agresivos.
3- SONIDO DEL “CLIC”
No se escuchara en la válvula “el clic”, por el desplazamiento del vástago al encender por primera vez el equipo.

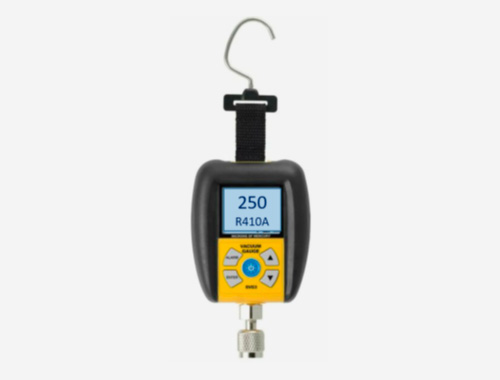

4- VACÍO DEL SISTEMA
Un vacío al sistema incompleto (cuando no se alcancen los 250 micrones) o no efectuado (es más grave aún), afectará considerablemente el desempeño de la válvula de expansión electrónica con riesgo de dañar el compresor.

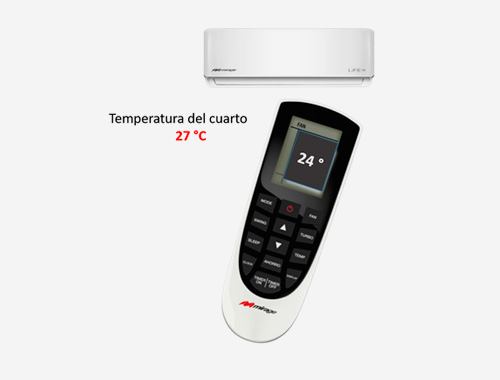

5- TEMPERATURA
El enfriamiento será deficiente, ya que no se alcanzaran las temperaturas programadas en el control remoto.
Escuchar
DIAGNóSTICO DE FALLAS RELACIONADAS CON EL EQUIPO INVERTER
Clic en cada opción para ver la información de cada etapa.
FUGAS
Síntomas Causas
  • Pérdida de presión en los actuadores.
  • Silbidos de aire.
  • Las conexiones de la válvula están flojas o gastadas.
  • Fisuras o mal sellado en el cuerpo de la válvula.
  • Las juntas y empaques del émbolo no sellan correctamente.
RETARDO EN EL RETORNO
Síntomas Causas
  • La válvula tarda en retornar a su posición inicial.
  • El émbolo está sucio.
  • El muelle que realiza el accionamiento retorno ha perdido brío.
  • La presión que realiza el accionamiento retorno es baja.
EMBOLO BLOQUEADO
Síntomas Causas
  • La válvula no cambia de posición.
  • Basura dentro de la válvula que impide el movimiento del émbolo.
  • El accionamiento de la válvula no funciona.
SONIDO RONCO
Síntomas Causas
  • Silbidos de aire.
  • Aparentemente todo funciona normal.
  • Basura dentro de la válvula que impide el libre flujo de aire.
  • Los sellos de las válvulas están gastados y dejan pasar aire.
PRESIÓN NORMAL DE TRABAJO Y FUNCIONAMIENTO ANORMAL
Síntomas Causas
  • La presión de trabajo en el puerto de entrada es normal y se observan irregularidades.
  • Fugas de aire internas.
  • Basura dentro de la válvula que impide el movimiento del émbolo o libre flujo de aire.
  • Desgaste en el émbolo.

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
¿Cuántos sensores son los monitorean constantemente las temperaturas con el fin de garantizar un proceso de enfriamiento eficiente?
A
3
B
5
C
2
D
6
