Una disminución en la tensión eléctrica (caída de tensión), puede considerarse como falla y es un evento anormal que provoca el mal funcionamiento de los componentes eléctricos, en ocasiones, tambien provoca el corte automático del suministro eléctrico de un inmueble (se activan los termo magnéticos).
Las causas de estas disminuciones en la tensión (fallos eléctricos) pueden ser causados por:
Estas disminuciones en la tensión pueden producir daños en el cableado eléctrico y en los componentes del equipo tales como:
Relevadores
Varistores
Motores
Compresor
Tarjetas electrónicas
Sensores
Tarjetas display

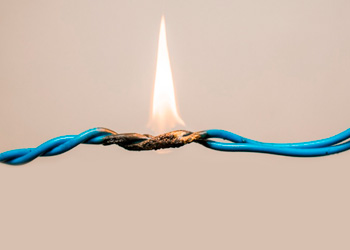

Un corto circuito se produce cuando dos conductores de distinta fase o polaridad se juntan haciendo contacto físico entre sí.
Una de las causas que pueden provocar un corto circuito eléctrico es el deterioro del aislante en los conductores y componentes eléctricos.
Esto puede deberse a:

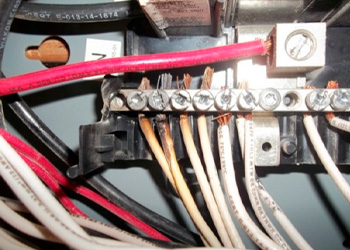

Es necesario verificar en el centro de carga principal que los térmicos, NO estén en posición de apagados o se encuentren en mal estado, si se produjo un cortocircuito en cualquier parte de la instalación eléctrica, los térmicos se activaran (posición de off) como sistema de protección.
Para reparar un corto circuito se tiene que revisar la parte donde se produjo, las causas y si es necesario reemplazar por completo el cableado del area afectada y los termomagneticos que esten dañados.

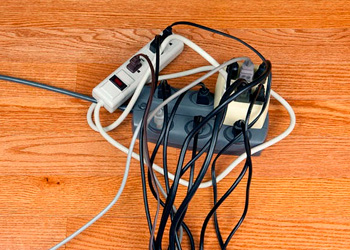

Los circuitos eléctricos están diseñados para soportar una carga eléctrica previamente establecida.
Por un circuito o cableado solo puede circular una corriente máxima, y esta se determinará por el calibre del conductor y las máximas corrientes que pueden soportar los térmicos (amper).

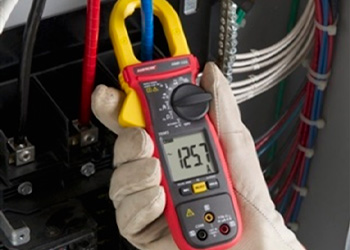

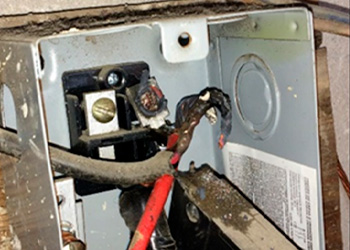

El síntoma principal de una sobrecarga es el sobrecalentamiento del cableado ocasionando que el material aislante se degrade provocando un corto circuito, realiza las revisiones de voltaje en los 4 puntos del suministro eléctrico.
Para evitar una sobrecarga utiliza el calibre adecuado para la alimentación eléctrica de los equipos y conecta cada uno con su térmico independiente.
En las instalaciones eléctricas, siempre existirán las uniones, las sujeciones y los empalmes, cuando uno de estos, no se hace adecuadamente o se utilizan componentes de mala calidad se producirán falsos contactos.

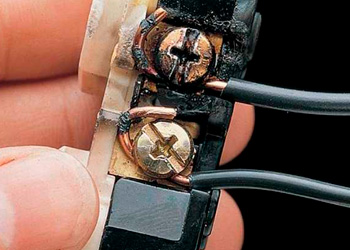

El falso contacto produce un arco eléctrico que causa que las partes metálicas de los bornes se perforen, oxiden y hasta se quemen, también al tener un falso contacto se tendrán interrupciones de energía, ya que el flujo no será constante, causando que los equipos estén funcionando erráticamente de forma constante, provocándole daños que en ocasiones son irreparables.

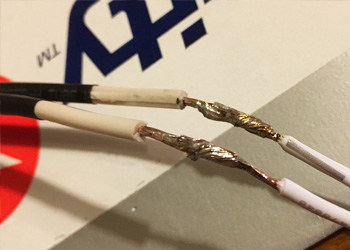

Para evitar los falsos contactos asegúrate de dar el torque necesario a tornillos en los bornes de conexión, y en los empalmes de cables, utiliza soldadura de estaño para fortalecer la unión y cúbrelo con cinta aislante.
La caída de tensión se presenta cuando el voltaje en un conductor disminuye ocasionando que le llegue menos voltaje del necesario al componente, ocasionándole daños irreparables, principalmente a equipos con sistema inverter.
Una caída de tensión puede causar distintos síntomas entre los que destacan:
En un equipo con sistema INVERTER una caída de tensión, puede tener consecuencias fatales, ya que al variar el voltaje sus componentes electrónicos estarán en riesgo de daño, algunas veces lo detectaran y activaran códigos de funcionamiento anormal, pero siempre existe el riesgo de daños irreparables en los componentes.
Para evitar una caída de tensión, los falsos contactos y las sobre cargas de voltaje sigue las recomendaciones antes mencionadas y evita los funcionamientos anormales en los equipos.
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
