Diagnóstico de falla
Códigos de diagnóstico

MANTENIMIENTO MAGNUM 19

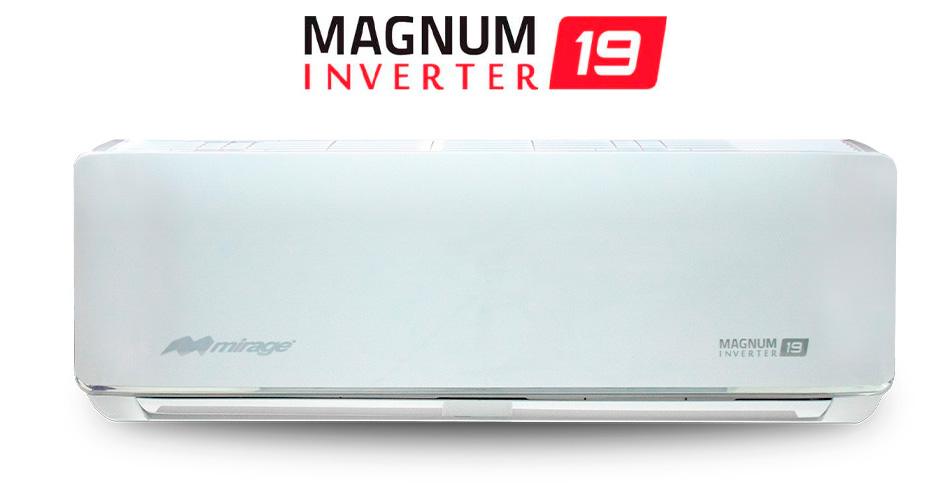

El equipo de aire acondicionado Magnum Inverter, representa uno de los productos más eficientes de la línea Mirage, por lo que se vuelve importante conocer las distintas opciones a considerar para poder solucionar eficientemente los problemas en su funcionamiento.

Escuchar
ATENCIÓN:

Antes de realizar un mantenimiento o corrección de fallas, es muy importante conocer la ficha técnica y especificaciones de diseño del acondicionador del aire a conectar, evita cometer errores que provoquen daños en los componentes del mismo.

E0
E0
E1
E3
E4
E5
EC
F0
F1
F2
F3
F5
P0
P1
P2
P4
P6
Escuchar
* Coloca el cursor en el display y selecciona el código de error para ver la información.
CERRAR

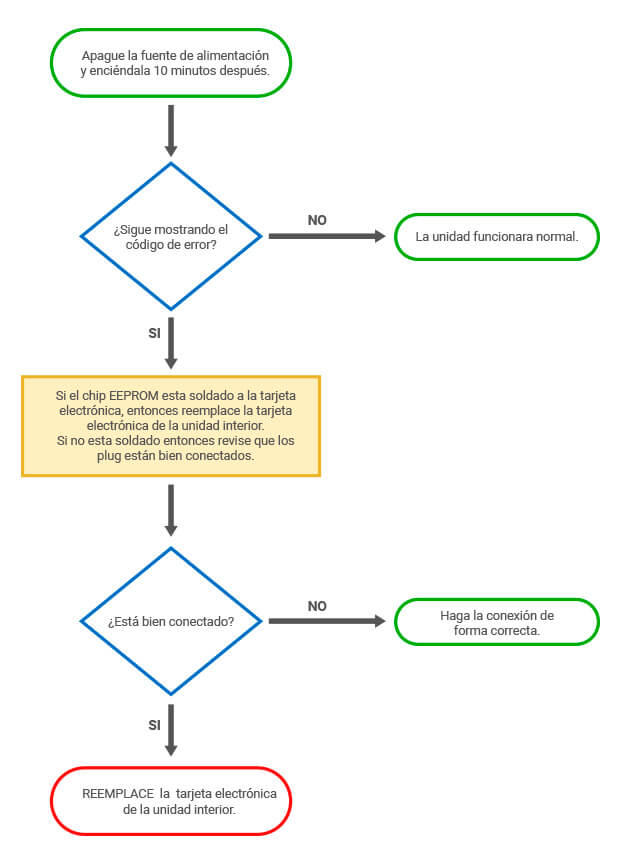

E0

Error de parámetro EEPROM.

Descripción: El microprocesador principal de la tarjeta electrónica interior o exterior no recibe señal para retroalimentación del chip EEPROM.

PROCEDIMIENTO A REALIZAR

1

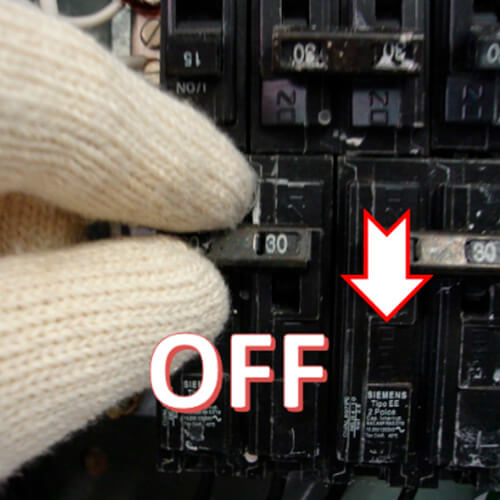

Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3

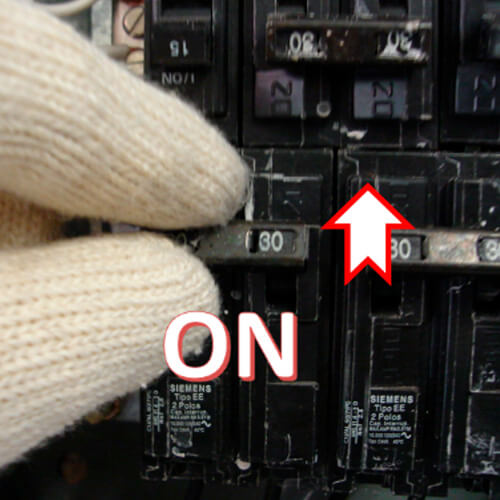

Encienda el suministro eléctrico.

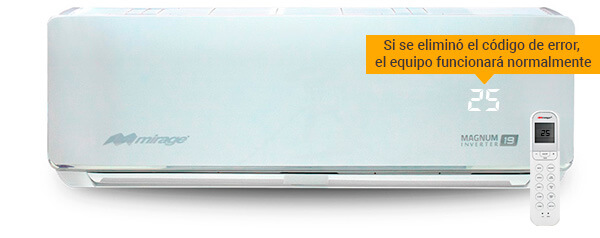

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

OBSERVACIONES

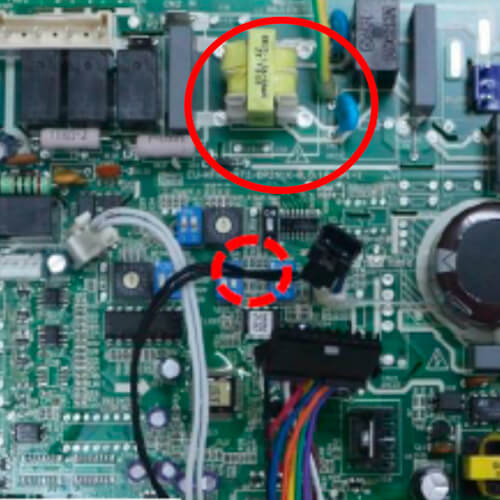

La ubicación del chip EEPROM en la tarjeta electrónica interior se muestra en la imagen siguiente:

1
Tarjeta electrónica de la unidad interior.

NOTA

Si el chip EEPROM está soldado en la tarjeta electrónica de la unidad interior, entonces reemplácela. De lo contrario, verifique si el chip EEPROM está bien conectado a la tarjeta electrónica.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
E1

Error de comunicación entre la unidad interior y la exterior

Descripción: La unidad interior no ha recibido retroalimentación de la unidad exterior durante 110 segundos por cuatro veces consecutivas.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Cableado de señal
2

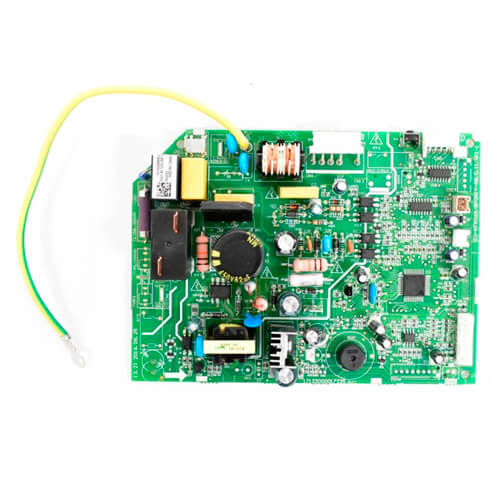

Tarjeta electrónica de la unidad interior
3

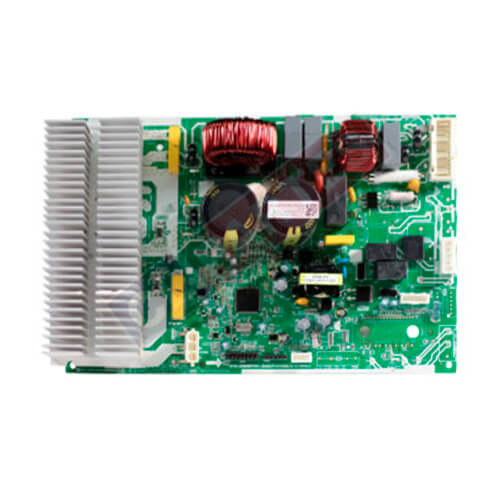

Tarjeta electrónica de la unidad exterior
4

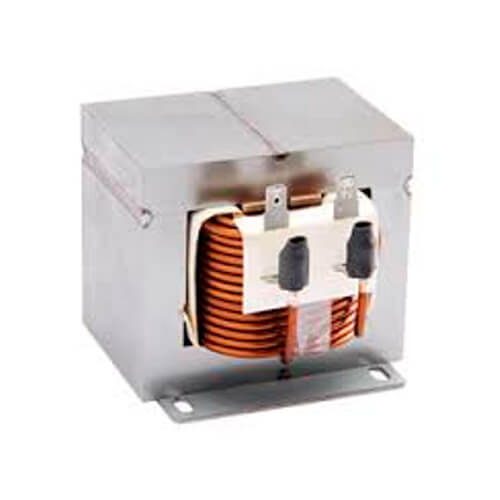

Reactor (en la unidad exterior)

PROCEDIMIENTO

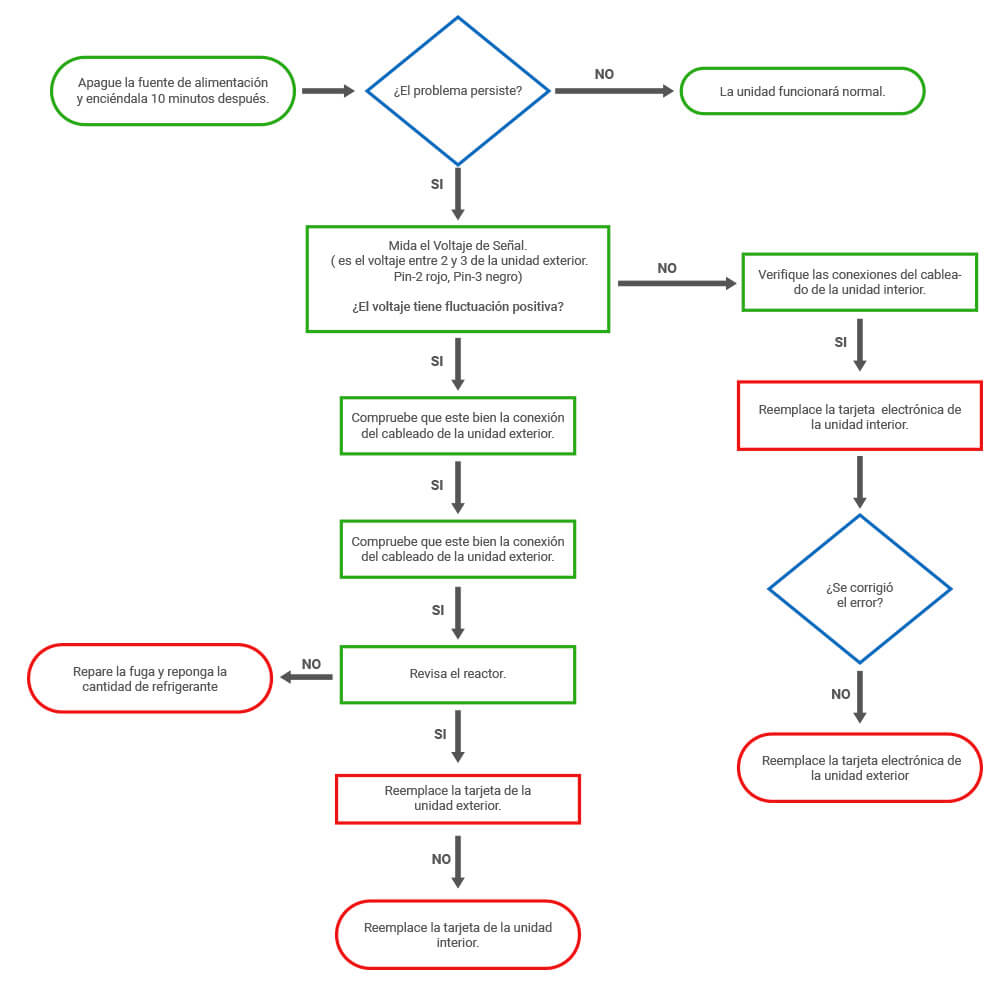

PASOS PARA LA REVISIÓN

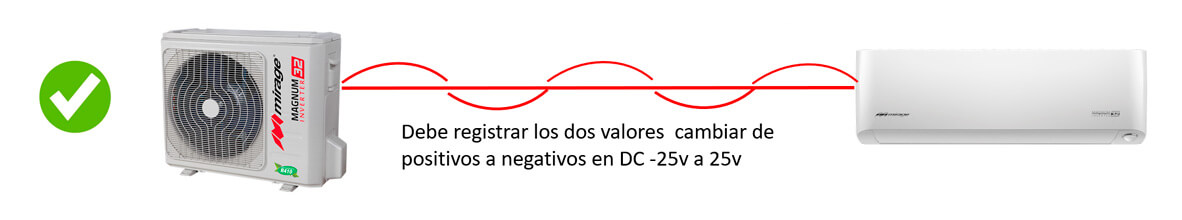

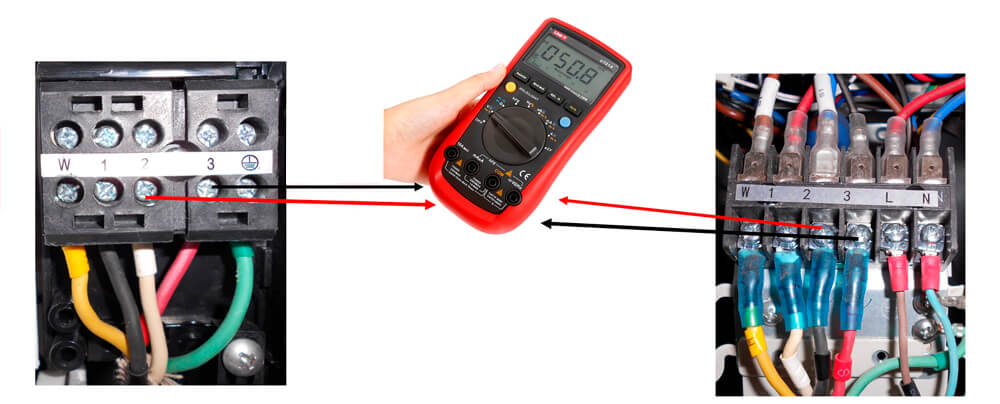

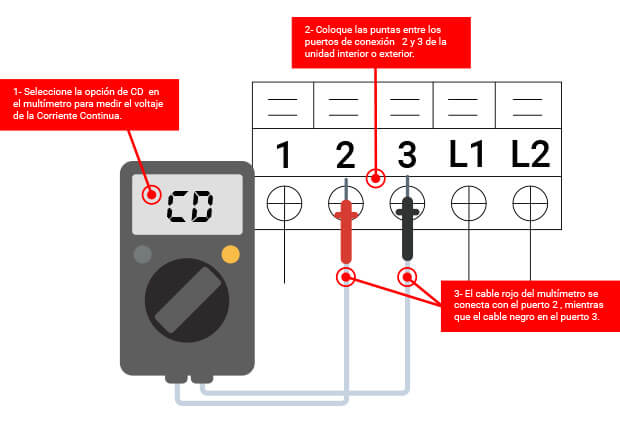

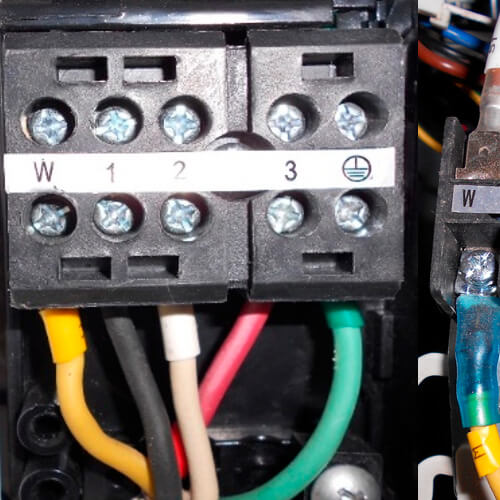

Con el multímetro en CD, revisar los voltajes entre las terminales 2 y 3. De la unidad interior o en la unidad exterior.

Cuando la Corriente Alterna funciona normalmente, el voltaje se moverá alternativamente entre -25 V y 25 V.

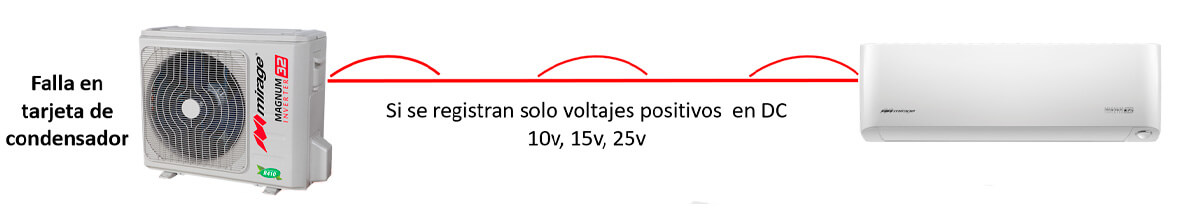

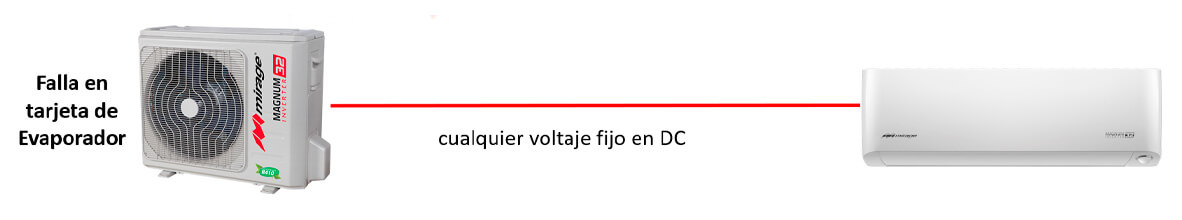

Si la unidad interior tiene un mal funcionamiento, el voltaje permanecerá con un voltaje fijo.

Si la unidad interior tiene un mal funcionamiento, el voltaje permanecerá con un voltaje fijo.

IMPORTANTE:


Antes de reemplazar la tarjeta electrónica de la unidad exterior, revise el REACTOR.

Use un multímetro para probar la resistencia del reactor desconecte antes el capacitor de la tarjeta. El valor normal debe estar alrededor de cero ohmios. De lo contrario, el reactor debe tener un desperfecto.


Códigos de Funcionamiento Normal





CERRAR
CERRAR

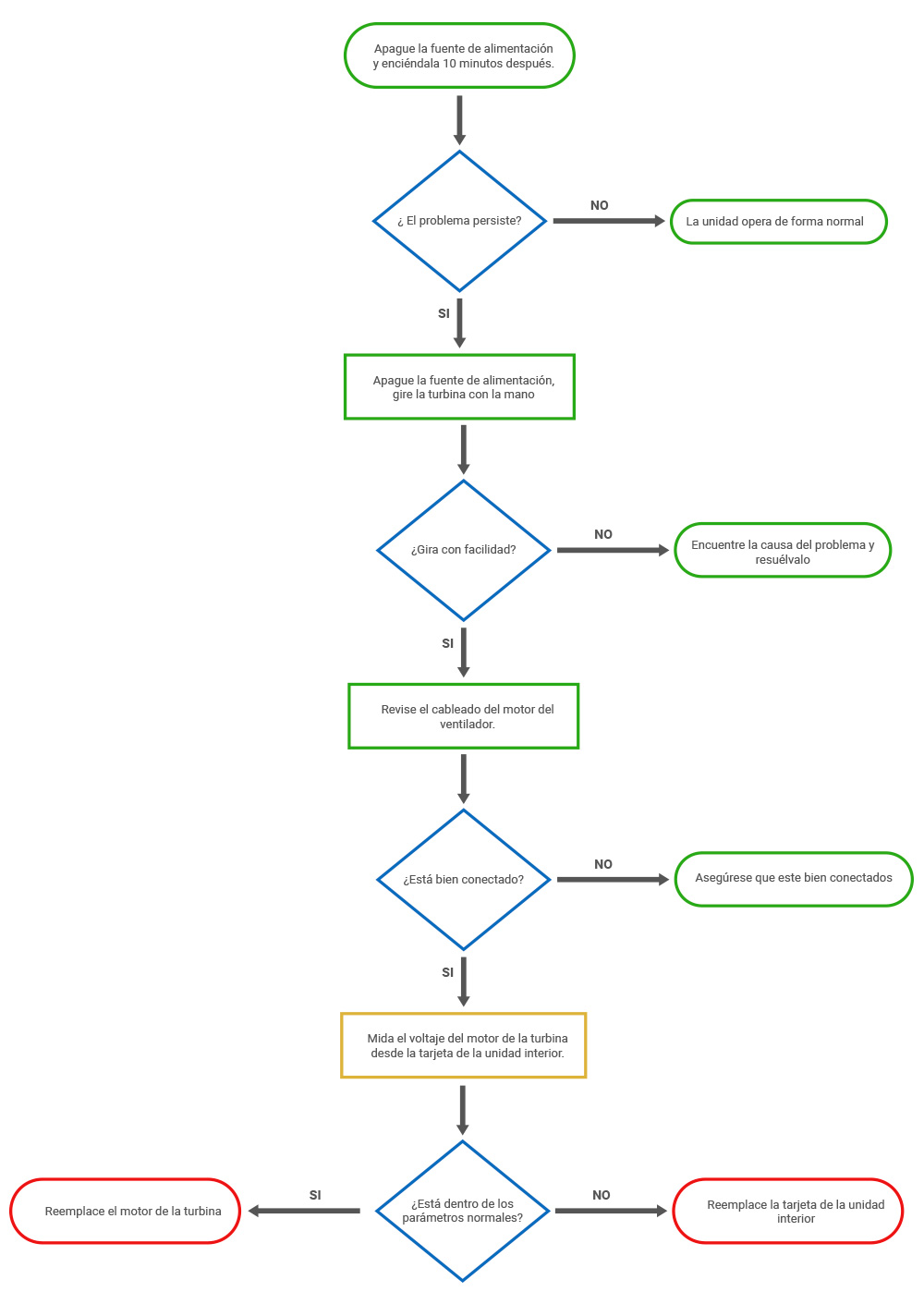

E3

La velocidad del motor de la unidad interior esta fuera del rango normal.

Descripción: cuando la velocidad del motor de la unidad interior funciona manteniéndose en (300 RPM) durante cierto tiempo, la unidad se detendrá y el display mostrará la falla (E3).

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1

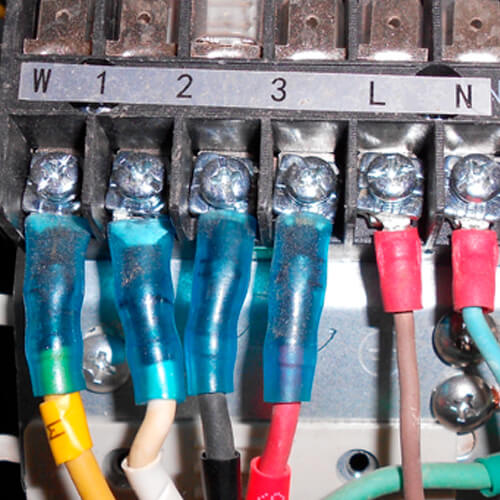

Errores en el cableado (revisar conexión)
2
Motor de la turbina (revisar sensor de velocidad)
3
Tarjeta electrónica de la unidad interior (revisar voltaje del motor)

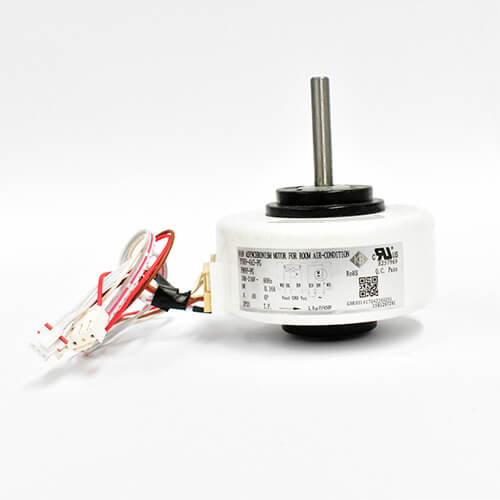

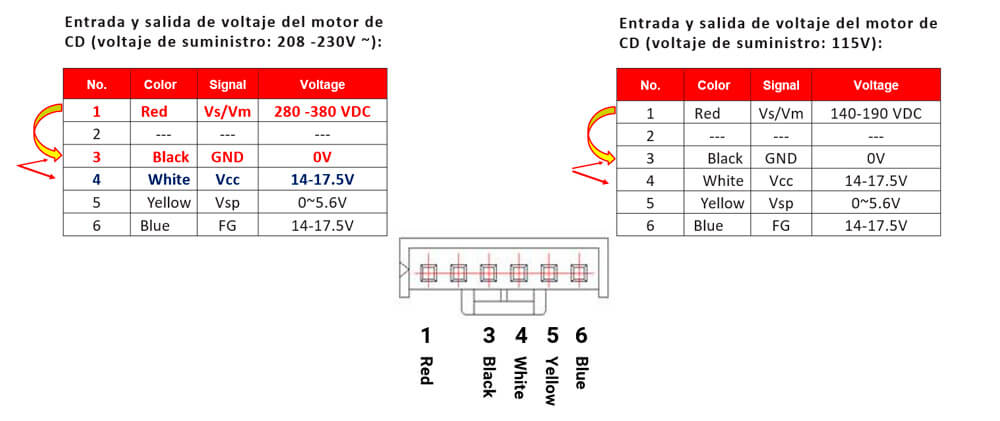

Motor del ventilador de CD para unidades interiores o exteriores (el chip de control está en el motor del ventilador)

ENERGIZE la unidad (NO la encienda, que este en modo espera), mida el voltaje entre el pin1 y pin3, entre el pin4 y pin3, en el conector del motor de la turbina.

Si el valor del voltaje no está en el rango que se muestra en la tabla , la tarjeta electrónica de la unidad interior debe reemplazarse.

PASOS PARA LA REVISIÓN



Códigos de Funcionamiento Normal





CERRAR
CERRAR
E4

Circuito abierto o cortocircuito del sensor de temperatura

Descripción: Si el voltaje que registra el sensor es menor a 0,06 V o superior a 4,94 V el display mostrará el error.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Revisar conexión
2

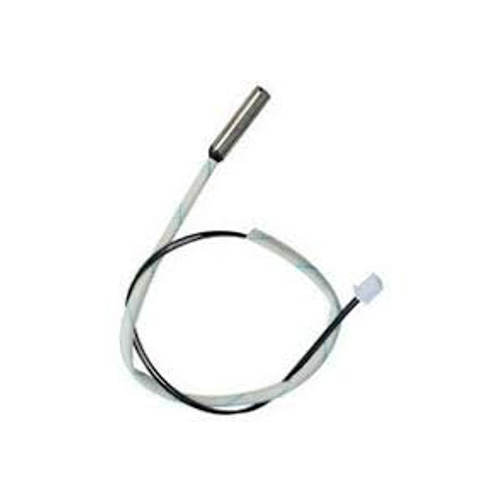

Sensor de ambiente
3
Tarjeta electrónica

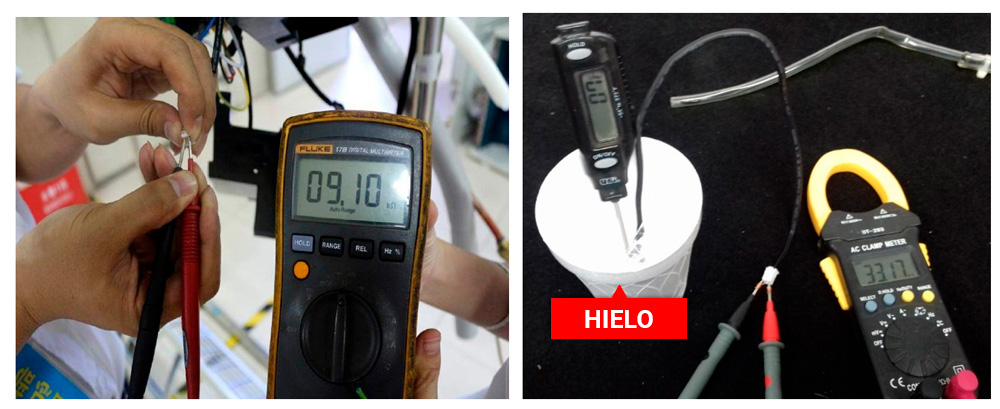

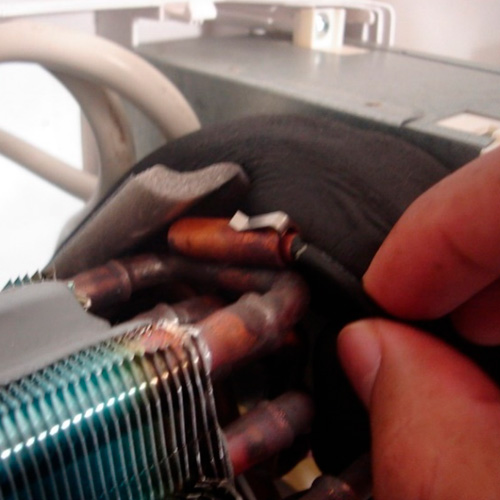

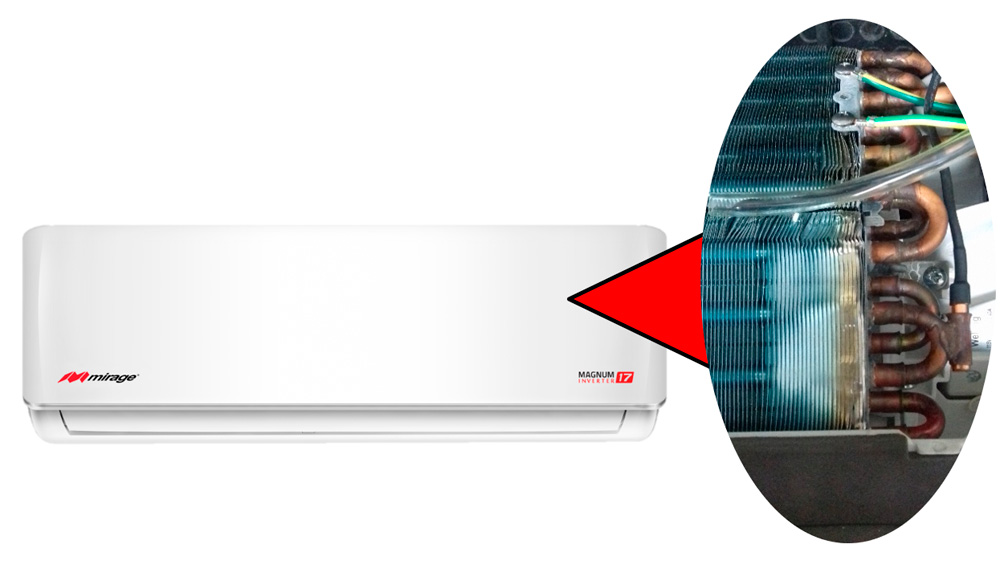

Corto circuito o circuito abierto en sensor de temperatura ambiental en evaporador.

Con resistencia.

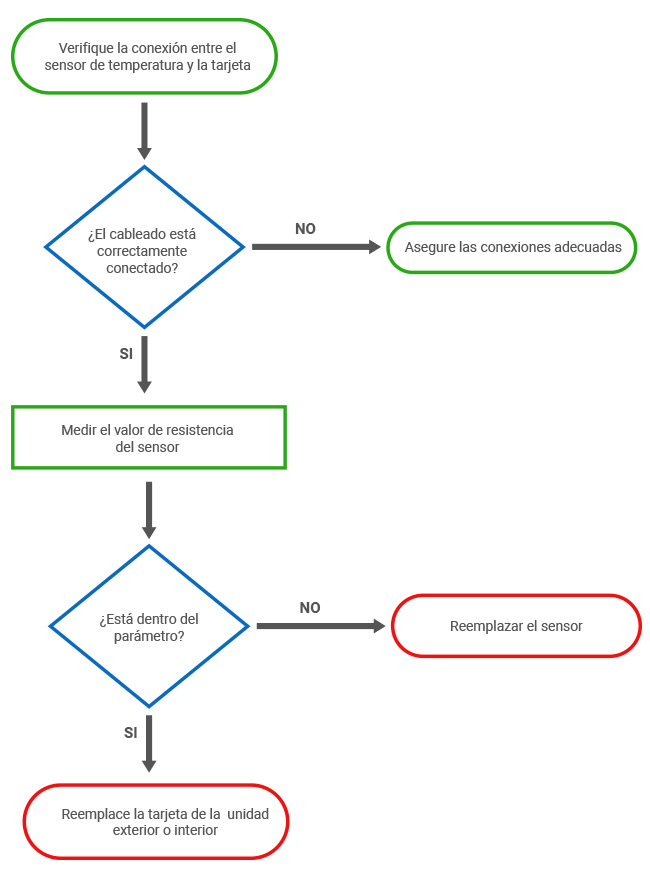

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
E5

Circuito abierto o cortocircuito del sensor de temperatura

Descripción: Si el voltaje que registra el sensor es menor a 0,06 V o superior a 4,94 V el display mostrará el error.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Revisar conexión
2
Sensor de ambiente
3
Tarjeta electrónica

Corto circuito o circuito abierto en sensor de temperatura ambiental en evaporador.

Con resistencia.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR

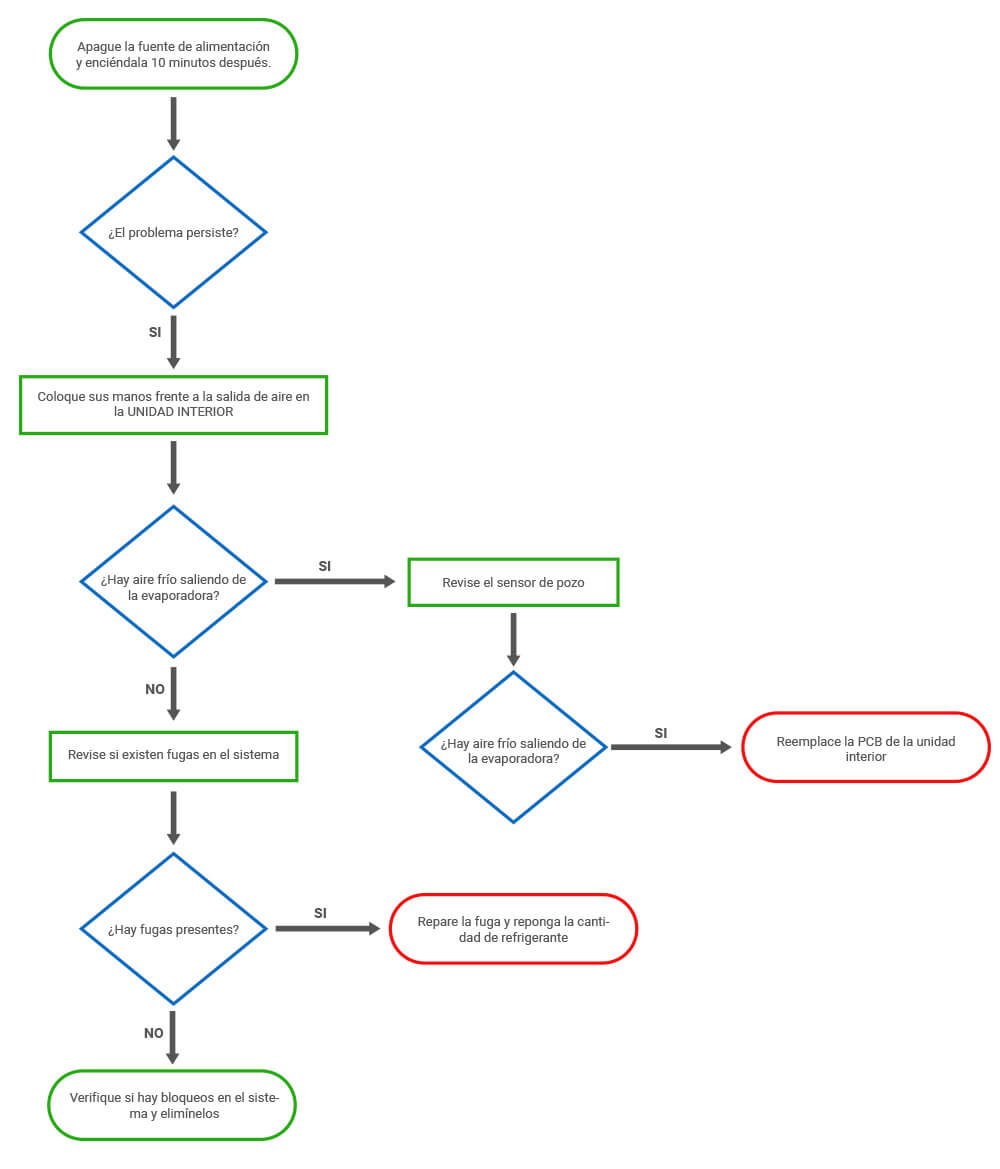

EC

Diagnóstico y solución de detección de fugas de refrigerante.

Descripción:

Establecer la temperatura del evaporador cuando el sensor de pozo comienza a funcionar en modo enfriamiento.


El aire acondicionado mostrará el código EC y se apagara en los siguientes casos:

  • Cuando el compresor arranque y no mantenga una temperatura constante durante los primeros 8 minutos.
  • Si la temperatura del sensor de pozo es de 1°C y no se mantiene durante 4 segundos continuos.
  • Si la frecuencia del compresor ( es mayor a 50 Hz) y no puede mantenerse continuo por tres minutos y la situación se repite tres veces.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1

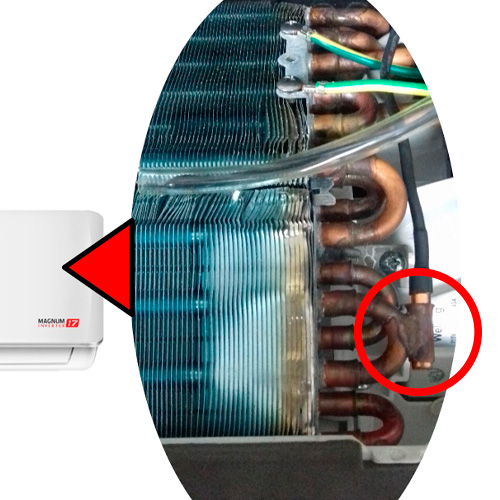

Sensor de pozo
2

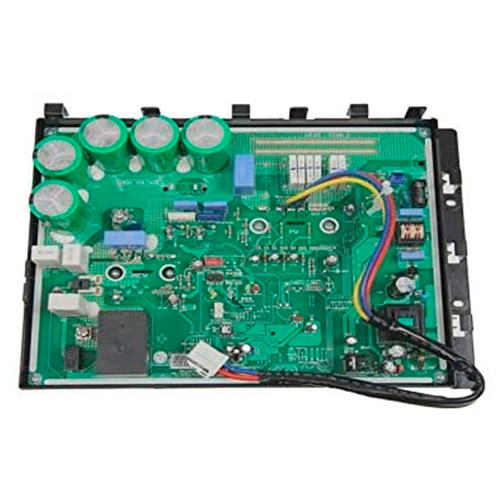

Tarjeta de la unidad interior
3
Problemas del sistema, como falta de gas por fugas o bloqueos

PASOS PARA LA REVISIÓN

CERRAR
CERRAR

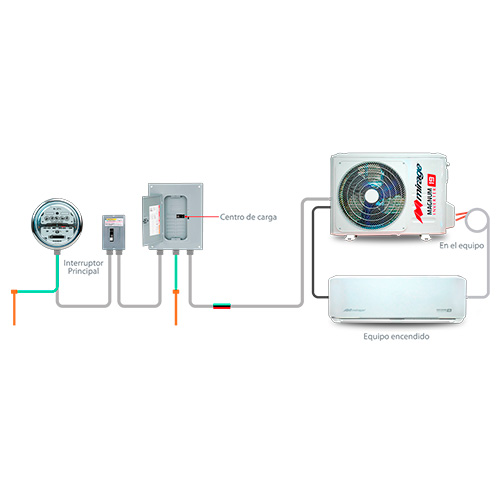

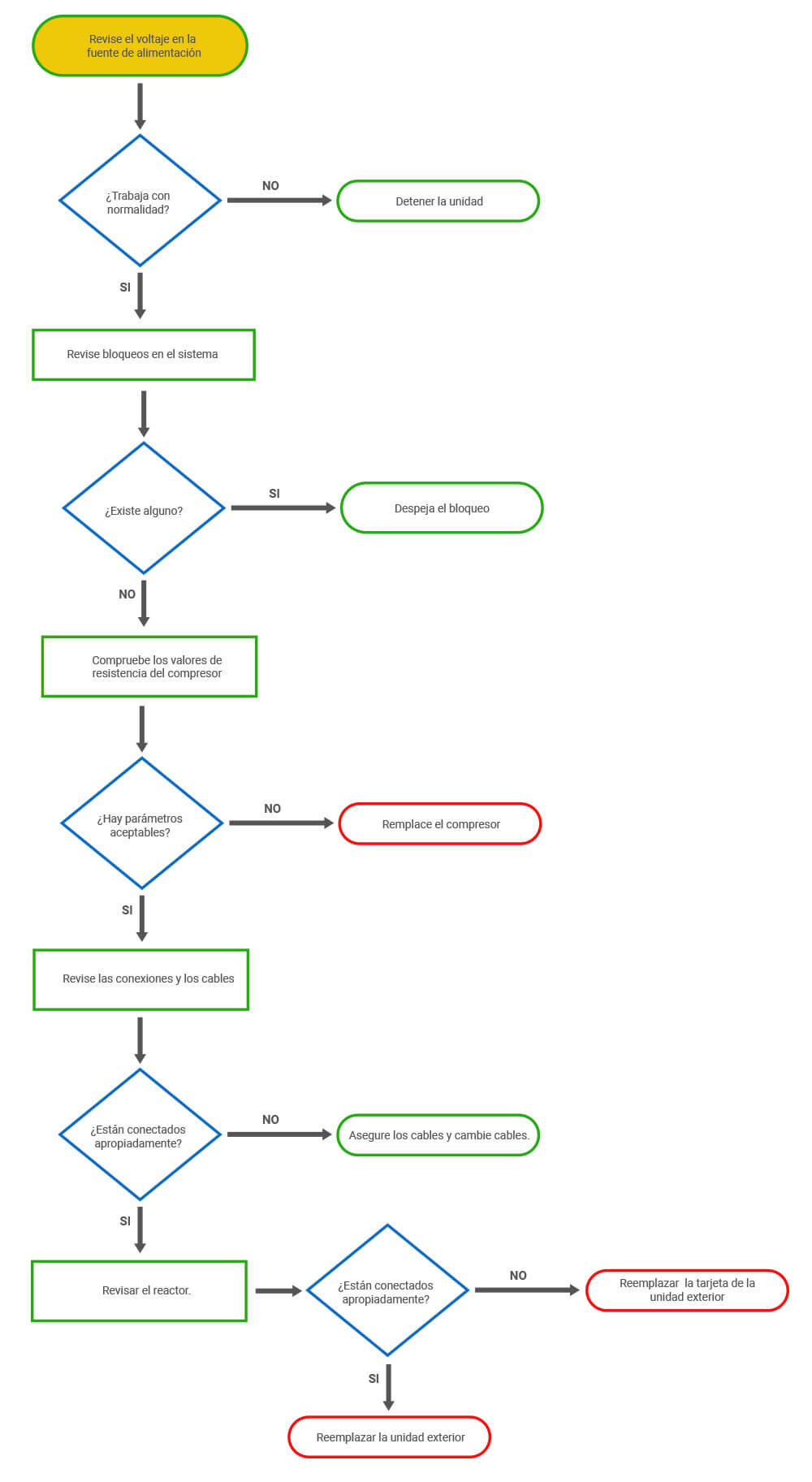

F0

Diagnóstico y solución de protección de sobrecarga de corriente.

Descripción: El circuito de detección de corriente detecta un incremento ANORMAL en la corriente eléctrica.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Bloqueo del sistema
2
Tarjeta electrónica del condensador
3
Error de cableado
4

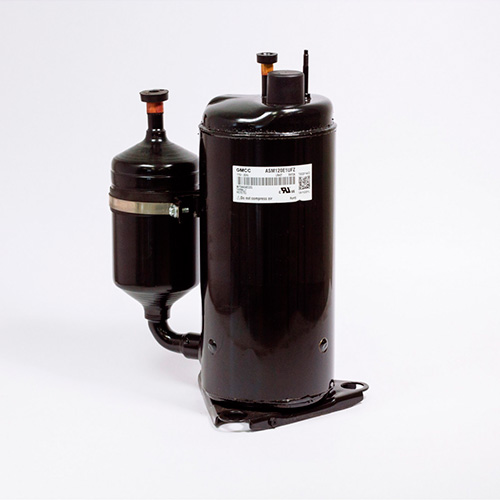

Mal funcionamiento del compresor

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
F1

Circuito abierto o cortocircuito del sensor de temperatura.

Descripción: Si el voltaje que registra el sensor es menor a 0,06 V o superior a 4,94 V el display mostrará el error.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de conexión
2

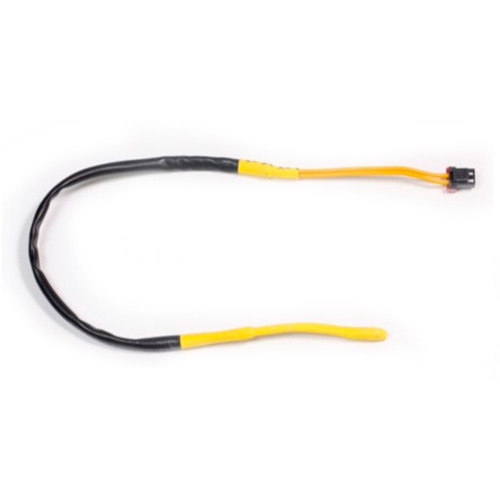

Sensor de temperatura
3
Tarjeta electrónica

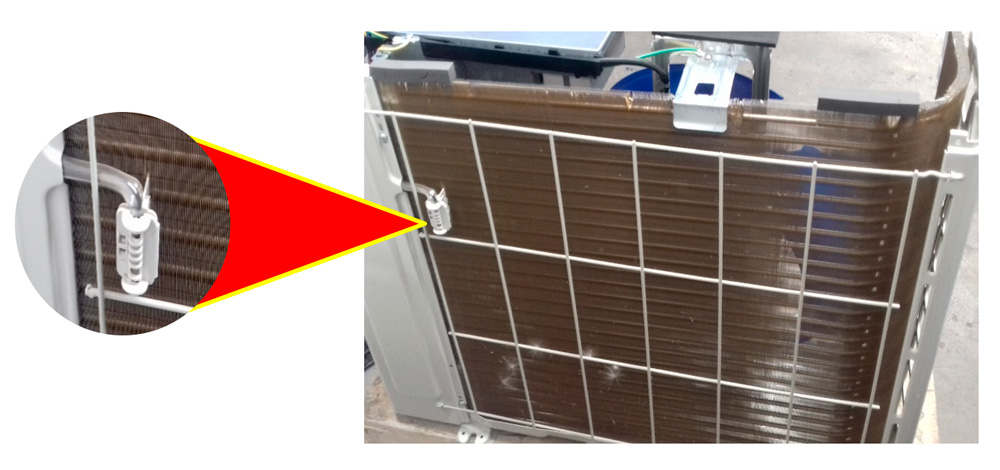

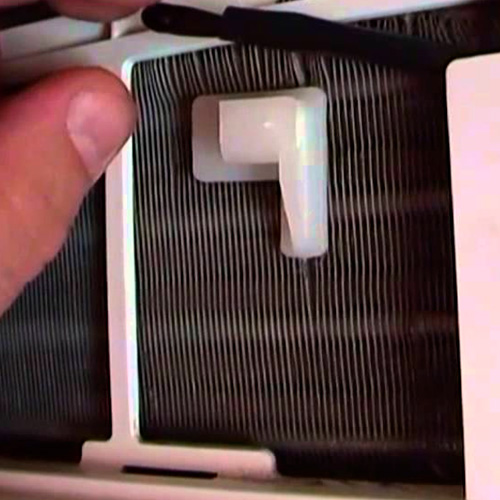

Corto circuito o circuito abierto en sensor de temperatura ambiente de la unidad exterior.

Con resistencia.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
F2

Circuito abierto o cortocircuito del sensor de temperatura.

Descripción: Si el voltaje que registra el sensor es menor a 0,06 V o superior a 4,94 V el display mostrará el error.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de conexión
2
Sensor de temperatura
3
Tarjeta electrónica

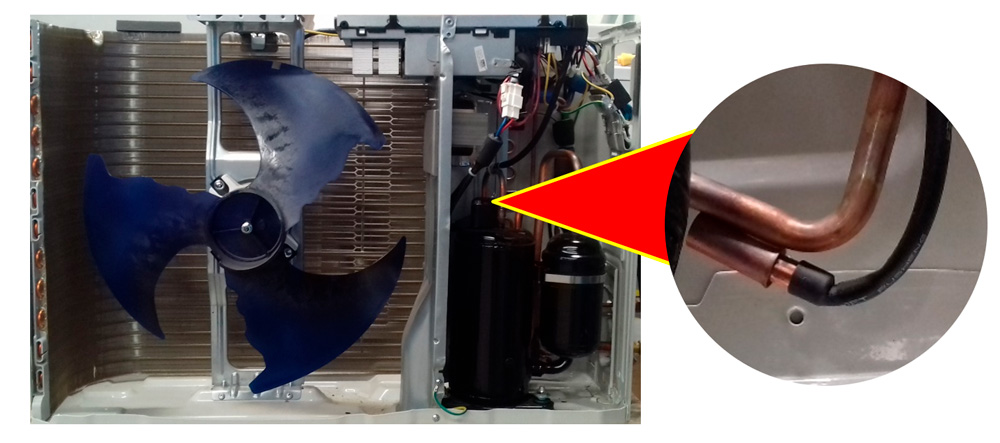

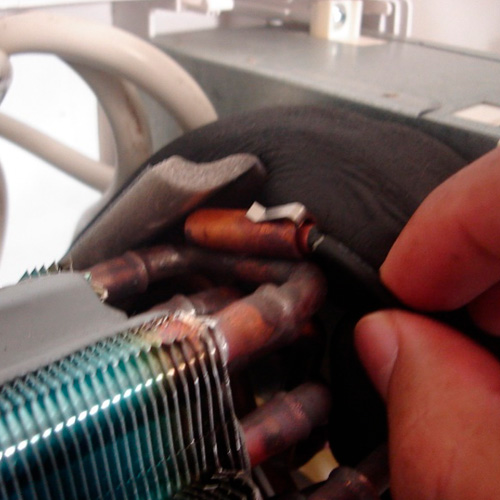

Corto circuito o circuito abierto en sensor de temperatura en tubería de condensador.

Con resistencia.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
F3

Circuito abierto o cortocircuito del sensor de temperatura.

Descripción: Si el voltaje que registra el sensor es menor a 0,06 V o superior a 4,94 V el display mostrará el error.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de conexión
2
Sensor de temperatura
3
Tarjeta electrónica

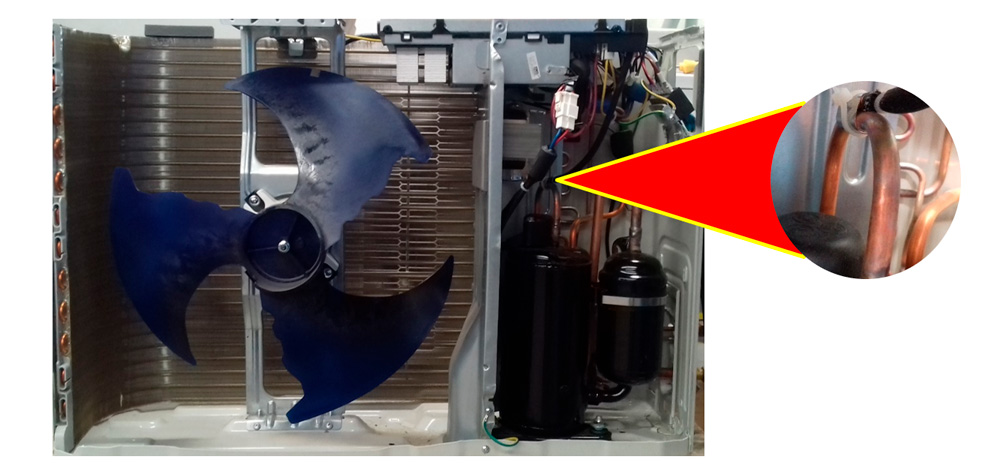

Corto circuito o circuito abierto en sensor de temperatura en tubería compresor.

Con resistencia.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR

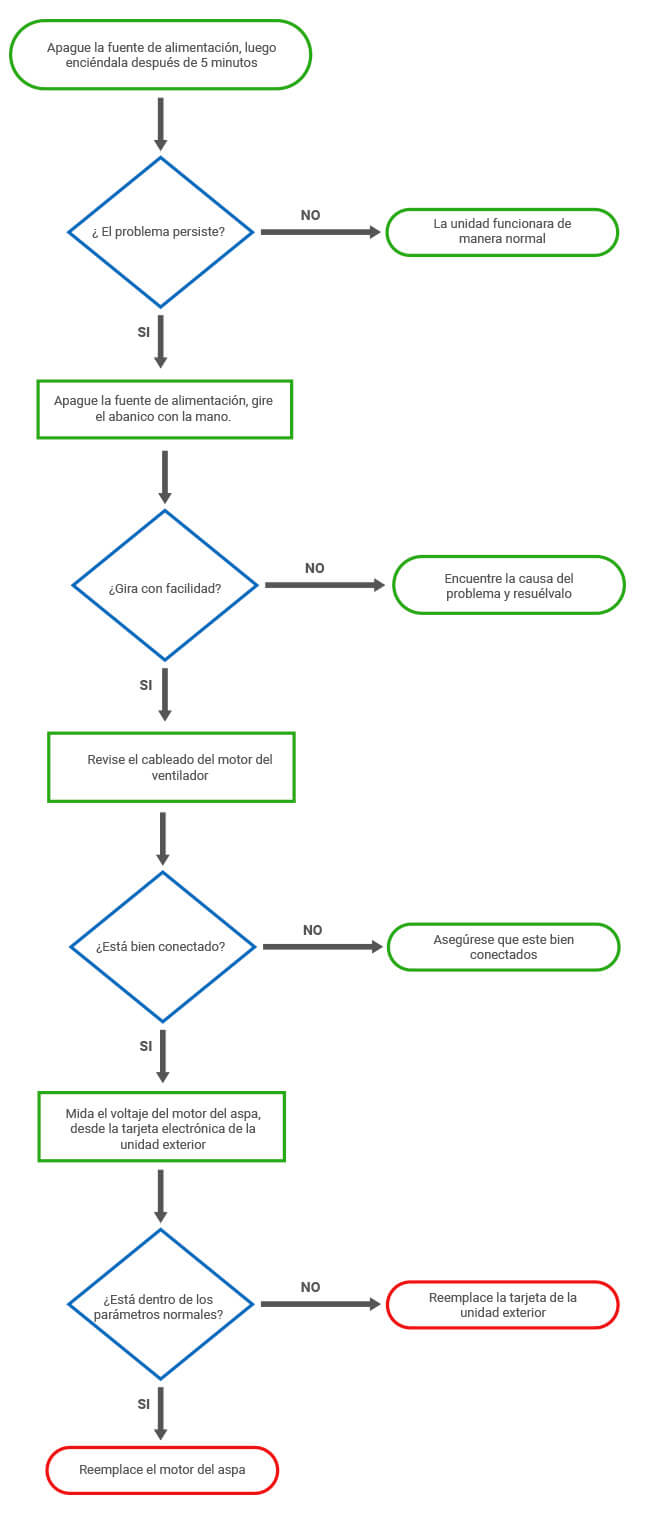

F5

La velocidad del motor de la unidad exterior esta fuera del rango normal.

Descripción: Cuando la velocidad del motor de la unidad exterior funciona por debajo de 200 RPM o por encima de 1500 RPM durante un período prolongado de tiempo, la unidad se detendrá y el display mostrará el código de funcionamiento anormal (F5).

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Errores en el cableado
2
Motor del aspa (resistencia de bobinas)
3
Tarjeta electrónica de la unidad exterior (voltaje al motor)

Motor de ventilador de CD para unidad exterior (el chip de control está en la tarjeta para unidades exteriores).

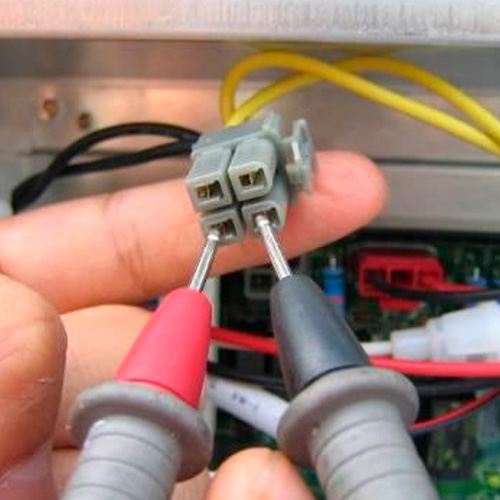

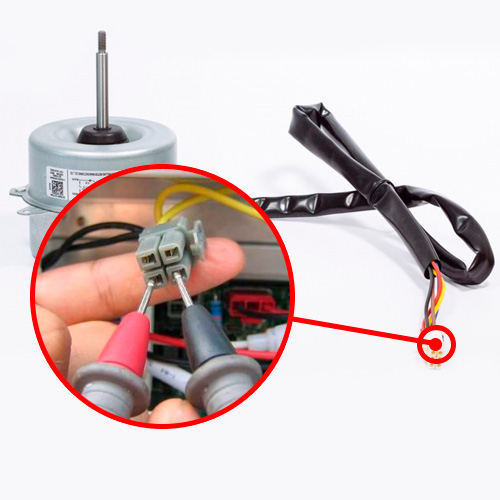

Desconecte el conector del motor del aspa. Mida la resistencia entre U-V, entre U-W, y entre V-W.

1
Si las resistencias NO son iguales entre sí, cambie el motor del aspa
2
Y si las resistencia SI son iguales entre si, cambie la tarjeta de la unidad exterior.

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
P0

Mal funcionamiento del IPM o protección de corriente excesiva en el IGBT.

Descripción: cuando la señal de voltaje que envía al chip del controlador del compresor es anormal, el display de la pantalla muestra "P0" y la calefacción se apaga.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de cableado (entre tarjeta y compresor)
2

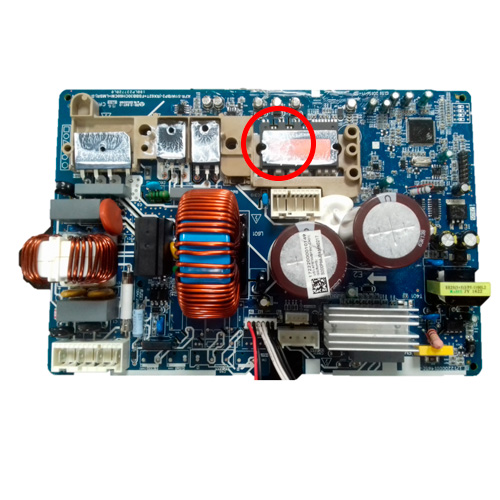

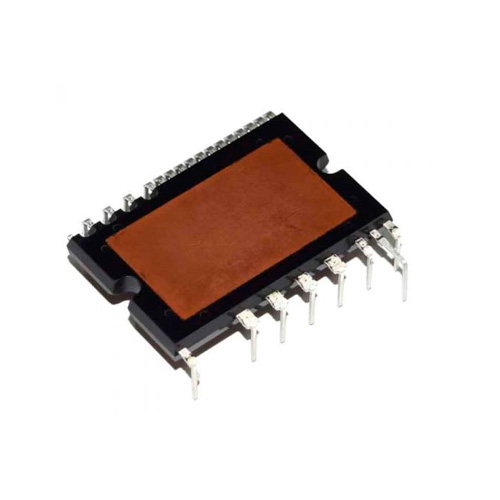

Modulo IPM (continuidad)
3
Motor y aspa de unidad exterior (bobinas y no bloqueo)
4
Compresor (bobinas)
5
Tarjeta electrónica de unidad exterior

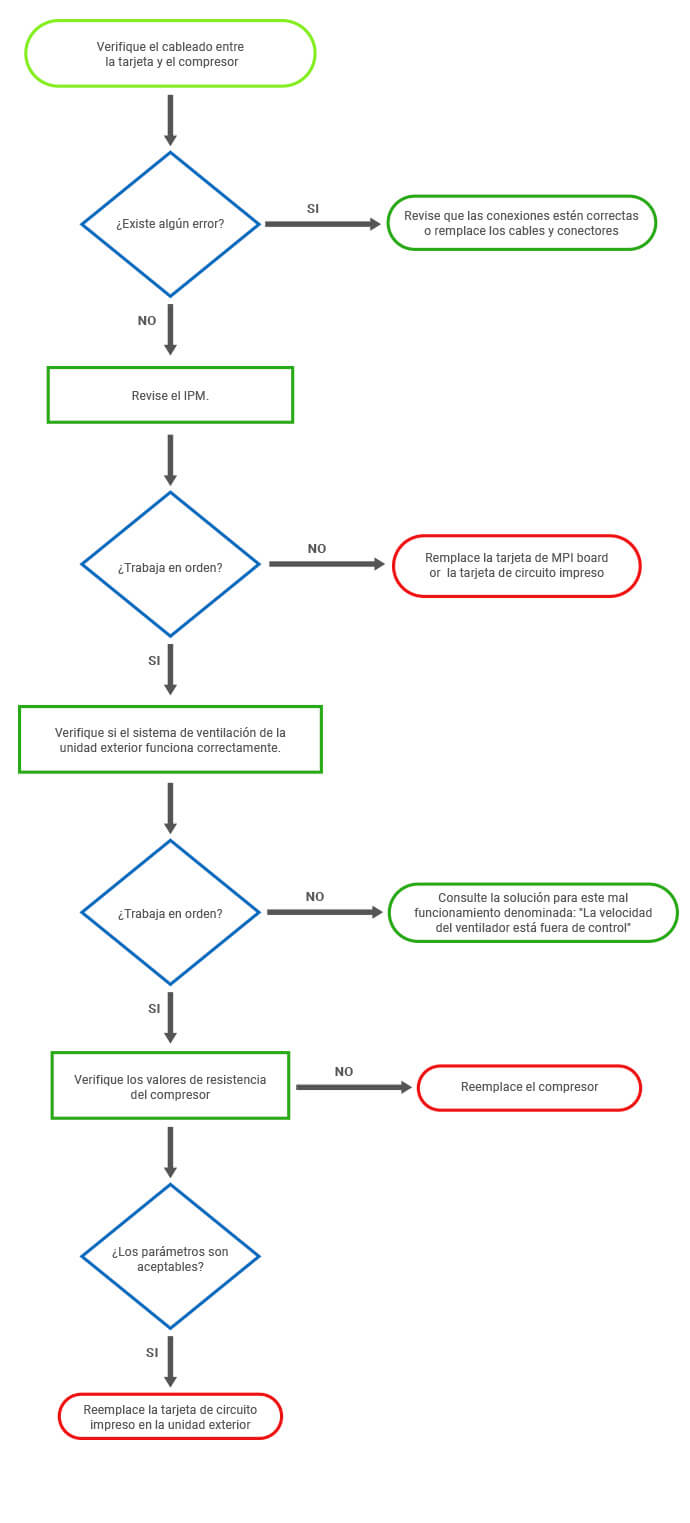

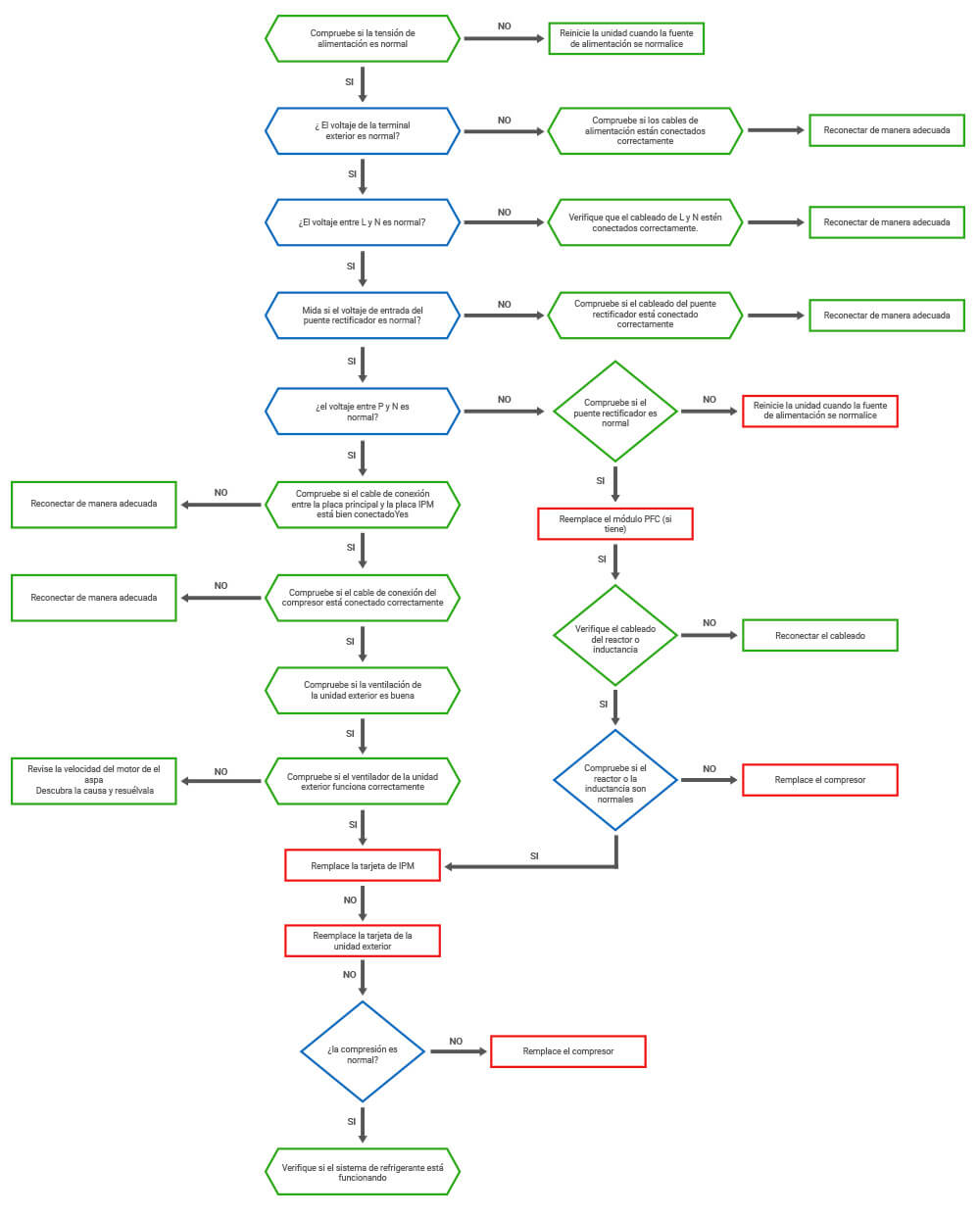

PASOS PARA LA REVISIÓN
9,000, 12,000 y 24,000 BTU

PASOS PARA LA REVISIÓN
Para equipos de 30,000 y 36, 000 BTU

Si durante la primera prueba, el valor de la resistencia entre cada dos puertos de U,V,W en el IPM es cero o cercano a cero, entonces el IPM está defectuoso. De lo contrario, siga el siguiente procedimiento:



Código P0 o PC00





CERRAR
CERRAR
P1

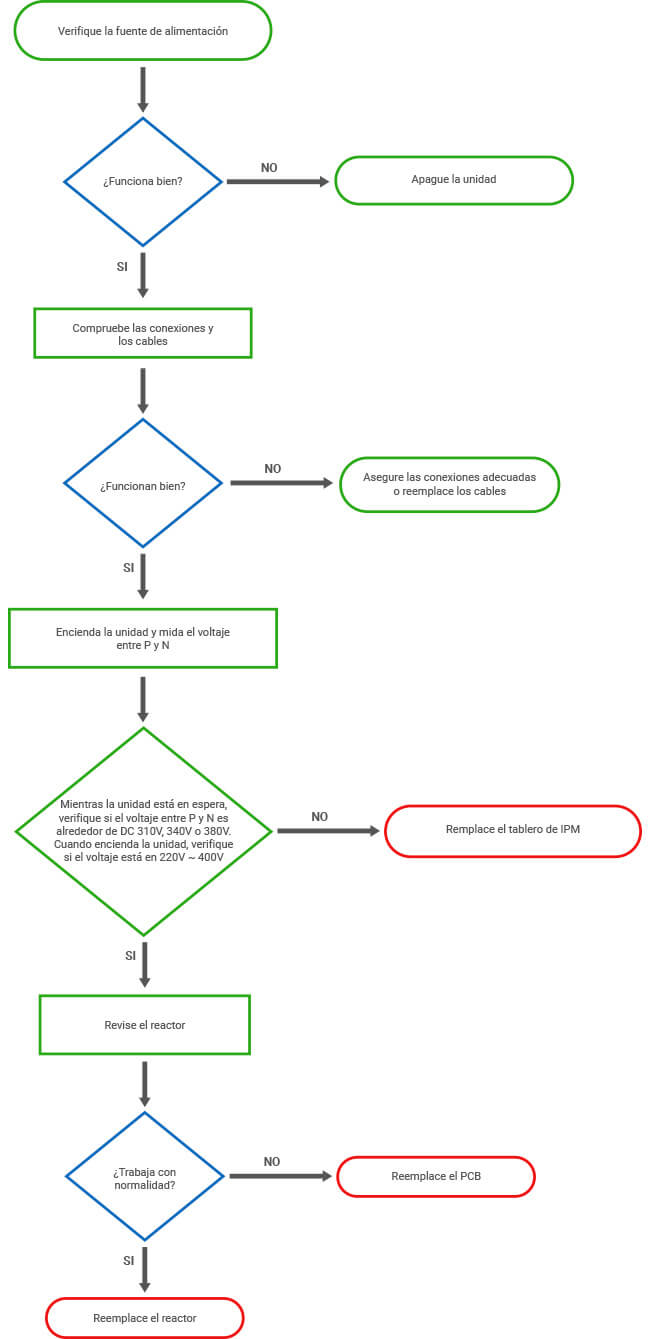

Diagnóstico y solución de protección cuando existe sobretensión o muy baja tensión.

Descripción: Se detectan aumentos o disminuciones anormales en el voltaje al verificar el circuito de detección.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1

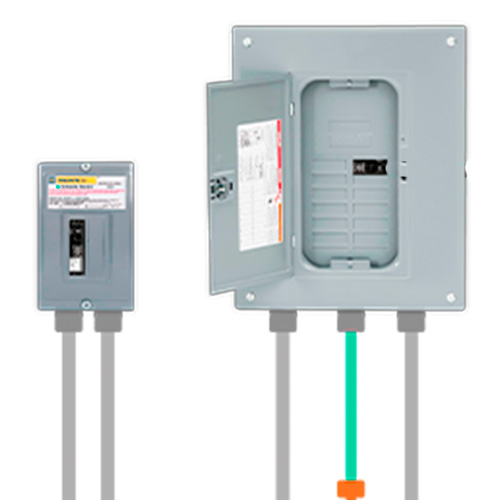

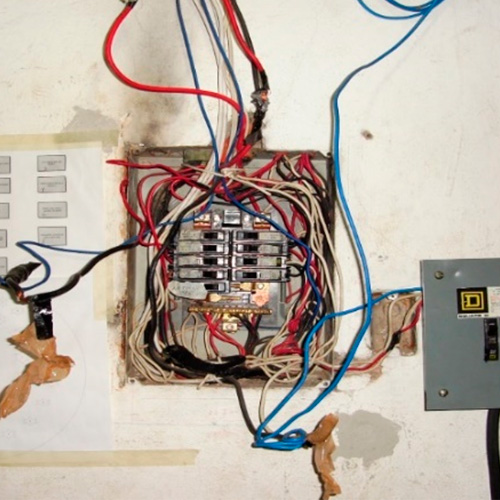

Problemas de suministro de voltaje
2
Revisar carga de refrigerante
3
Bloqueos en aspa (Unidad exterior)
4
Tarjetas electrónicas

PASOS PARA LA REVISIÓN

CERRAR
CERRAR
P2

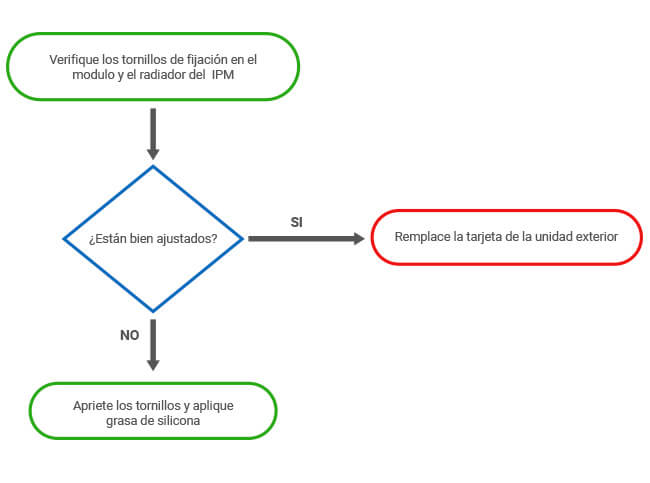

Diagnóstico y solución de alta temperatura del módulo IPM.

Descripción: Si la temperatura del módulo IPM es superior al valor configurado, el display mostrará este código de diagnóstico.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Tarjetas electrónicas
2
Cables de señal

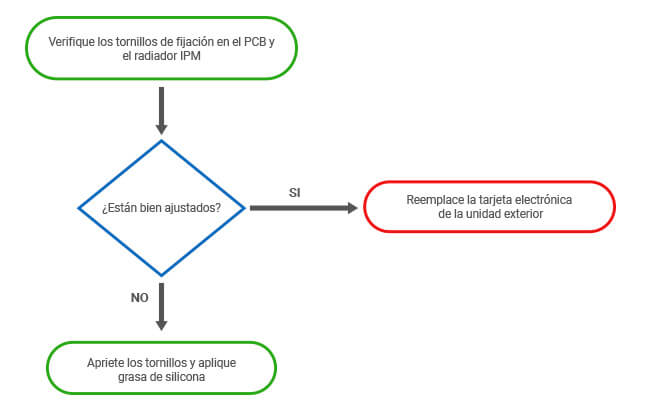

PASOS PARA LA REVISIÓN

CERRAR
CERRAR

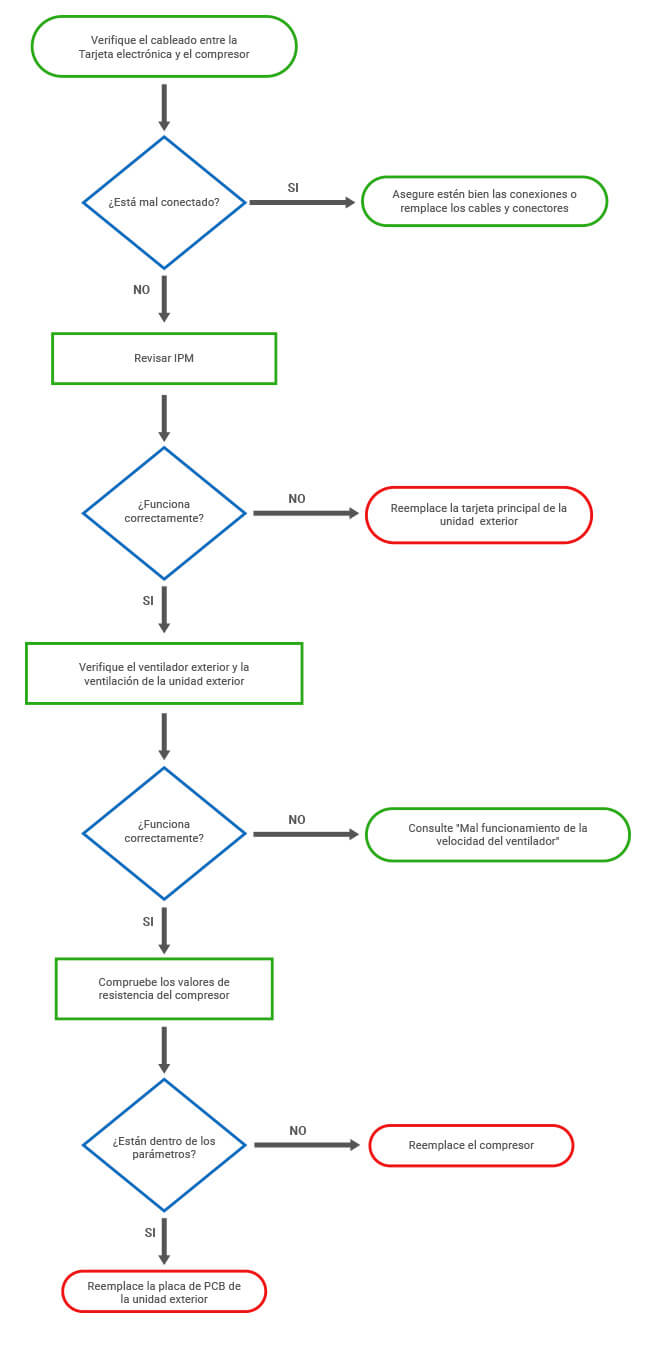

P4

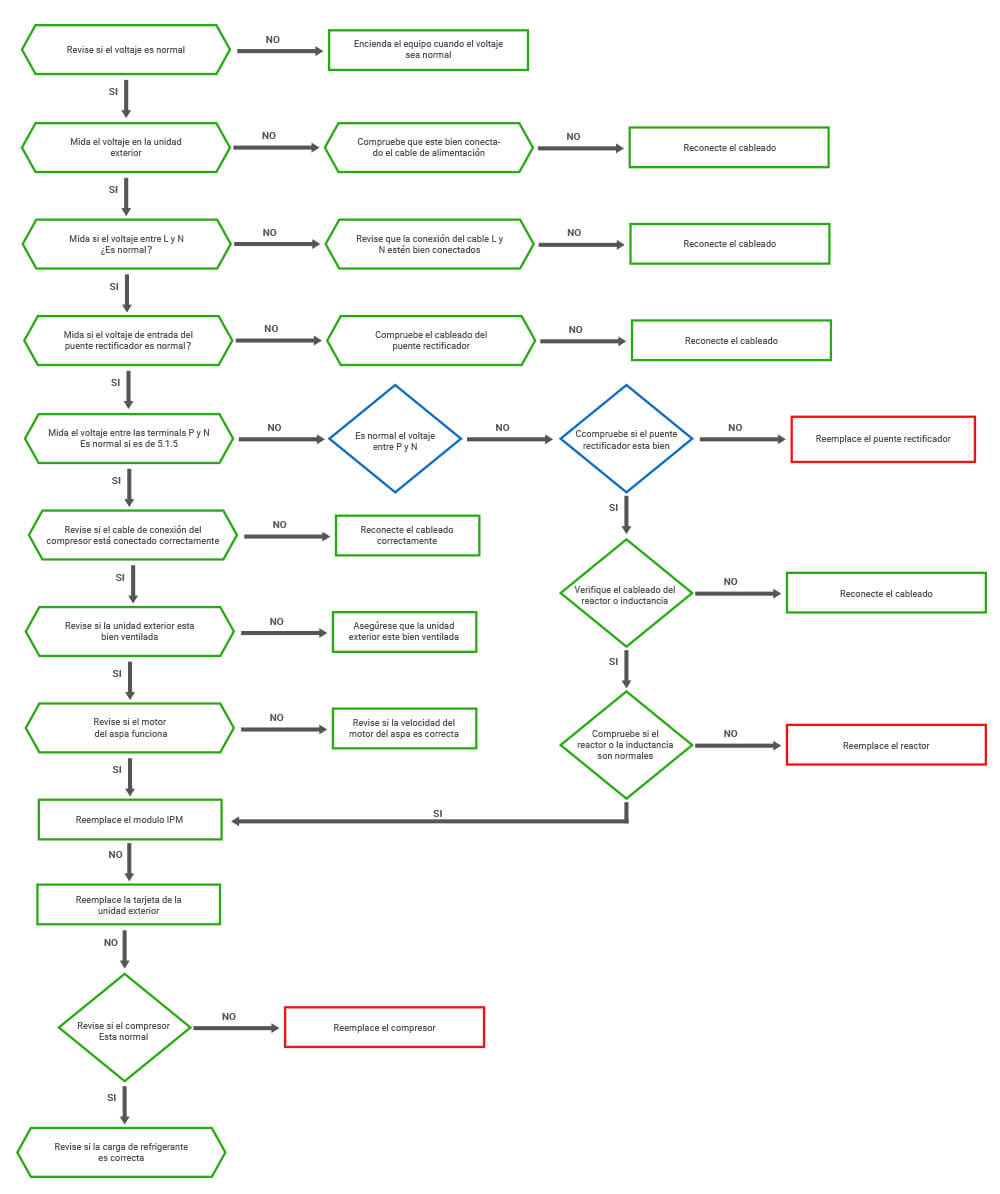

Diagnóstico y solución de error de accionamiento del compresor inverter.

Descripción: Se detecta un funcionamiento anormal en el driver del compresor inverter que incluye detección de señal de comunicación, detección de voltaje, detección de señal de velocidad de rotación del compresor, etc.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de conexión en el cableado
2
Mal funcionamiento del modulo IPM
3
Motor del aspa bloqueado o en contra de los vientos dominantes (este bien ventilada)
4
Mal funcionamiento del compresor (bobinas)
5

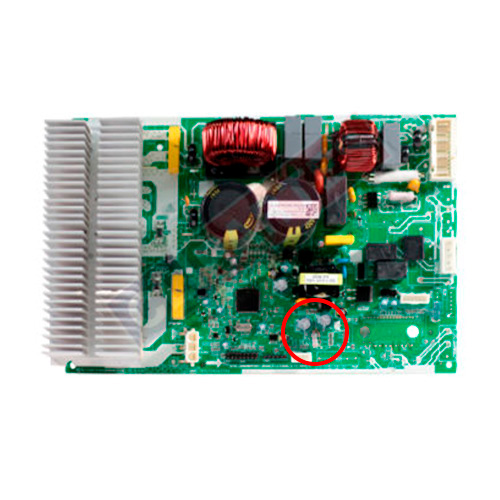

Tarjeta electrónica de la unidad exterior

PASOS PARA LA REVISIÓN
Para equipos de 12,000 y 24,000 BTU

PASOS PARA LA REVISIÓN
Para equipos de 36,000 BTU

Para la primera prueba, mida la resistencia entre los dos puertos de U, V y W de IPM y P, N.
Si algún resultado de ellos es 0 o cercano a 0
El IPM está defectuoso. De lo contrario, siga el siguiente procedimiento:



Códigos de Funcionamiento Normal





CERRAR
CERRAR
P6

Para equipos de 12,000 y 24,000 btu (Protección de baja presión / Protector de alta presión (36k model) Protección de alta temperatura en modulo IPM (<36k models)=models)

Descripción: Cuando la presión del sistema alcanza un cierto valor, el protector de baja presión se apagará. Después de que la presión se reanude a la normalidad, el código de protección desaparecerá.

PROCEDIMIENTO A REALIZAR

1
Interrumpa el suministro eléctrico.
2
Espere por 10 min.
3
Encienda el suministro eléctrico.

¿SE BORRÓ EL CÓDIGO DE ERROR?



ENCENDER EL EQUIPO CON EL CONTROL REMOTO


¿SIGUE MOSTRANDO EL CÓDIGO DE ERROR?

PARTES QUE DEBES REVISAR

1
Error de conexión en el cableado
2

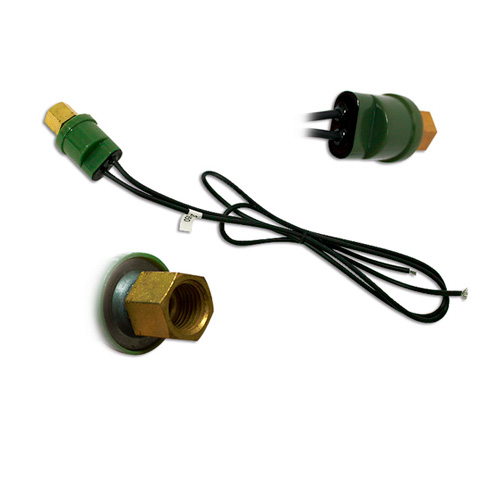

Protector de presión defectuoso
3
Falla en el motor del aspa
4
Modulo IPM
5
Falla en tarjeta electrónica
6
Problema de conexión (Revisar harnees de conexión)

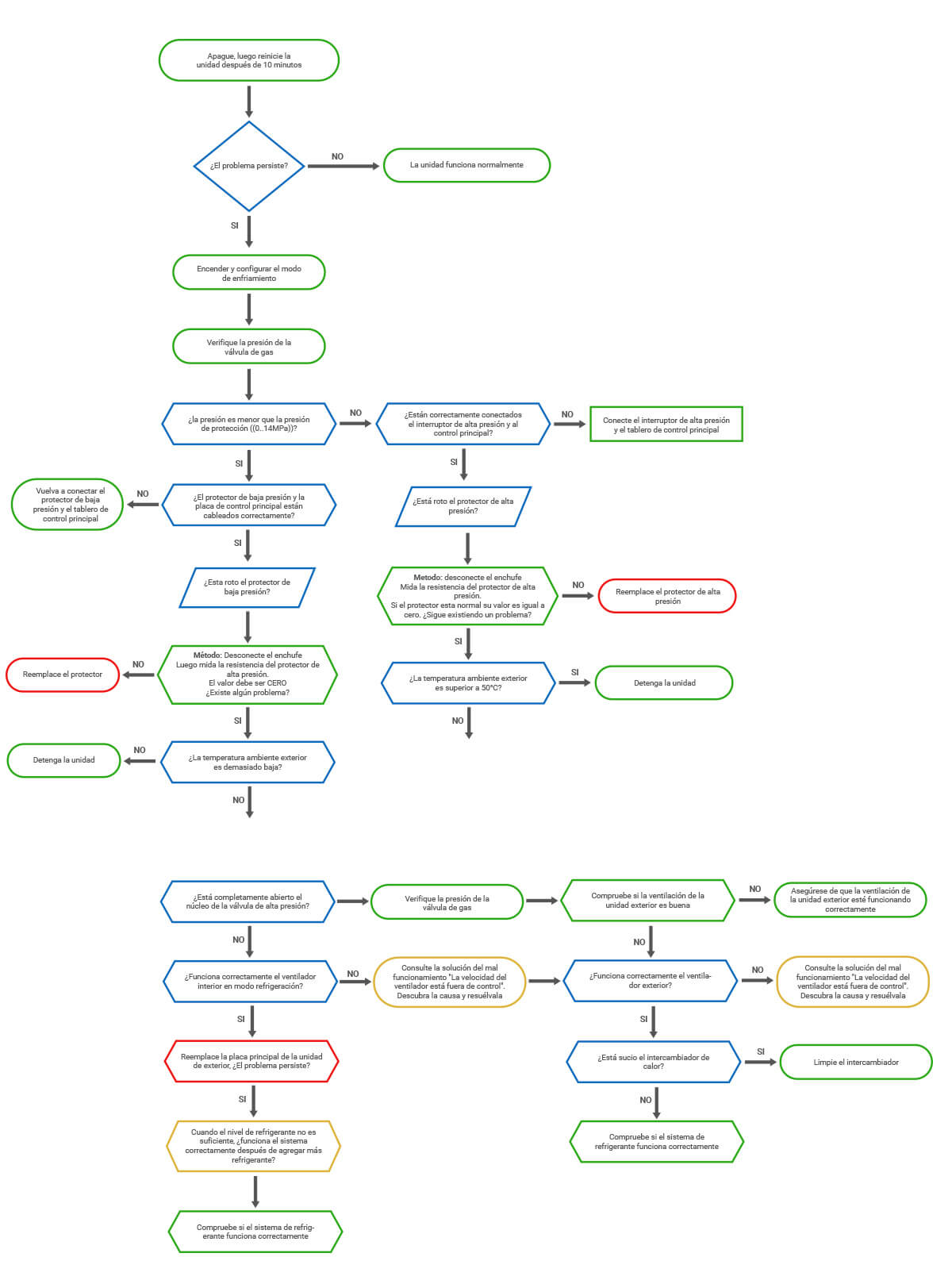

PASOS PARA LA REVISIÓN
Para 12,000 y 24,000 BTU

PASOS PARA LA REVISIÓN
Para equipos de 36,000 BTU

TABLA DE VALORES DE SENSORES

Centigrados Farenheit Resistencia
0 32 35.2024
1 33 33.3269
2 34 31.5635
3 37 29.9058
4 39 28.3459
5 41 26.8778
6 43 25.4954
7 45 24.1932
8 46 22.5662
9 48 21.8094
10 50 20.7184
11 52 19.6891
12 54 18.7177
13 55 17.8005
14 57 16.9341
15 59 16.1156
16 61 15.3418
17 63 14.6181
18 64 13.918
19 66 13.2631
20 68 12.6431
21 70 12.0561
22 72 11.5
23 73 10.9731
24 75 10.4736
25 77 10
26 79 9.55074
27 81 9.12445
28 82 8.71983
29 84 8.33566
30 86 7.97078
31 88 7.62411
32 90 7.29464
33 91 6.98142
34 93 6.68355
35 95 6.40021
36 97 6.13059
37 99 5.87359
38 100 5.62961
39 102 5.39689
40 104 5.17519
41 106 4.96392
42 108 4.76253
43 109 4.5705
44 111 4.38736
45 113 4.21263
46 115 4.04589
47 117 3.88673
48 118 3.73476
49 120 3.58962
50 122 3.45097
51 124 3.31847
52 126 3.19183
53 127 3.07075
54 129 2.95896
55 131 2.84421
56 133 2.73823
57 135 2.63682
58 136 2.53973
59 138 2.44677
60 140 2.35774
61 142 2.27249
62 144 2.19073
CERRAR

Ejercicio de conocimiento

Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.

1
Este código en la unidad interior significa que hay un error de comunicación entre la unidad interior y la exterior.
A
E0
B
E5
C
E4
D
E1
Detener intro
