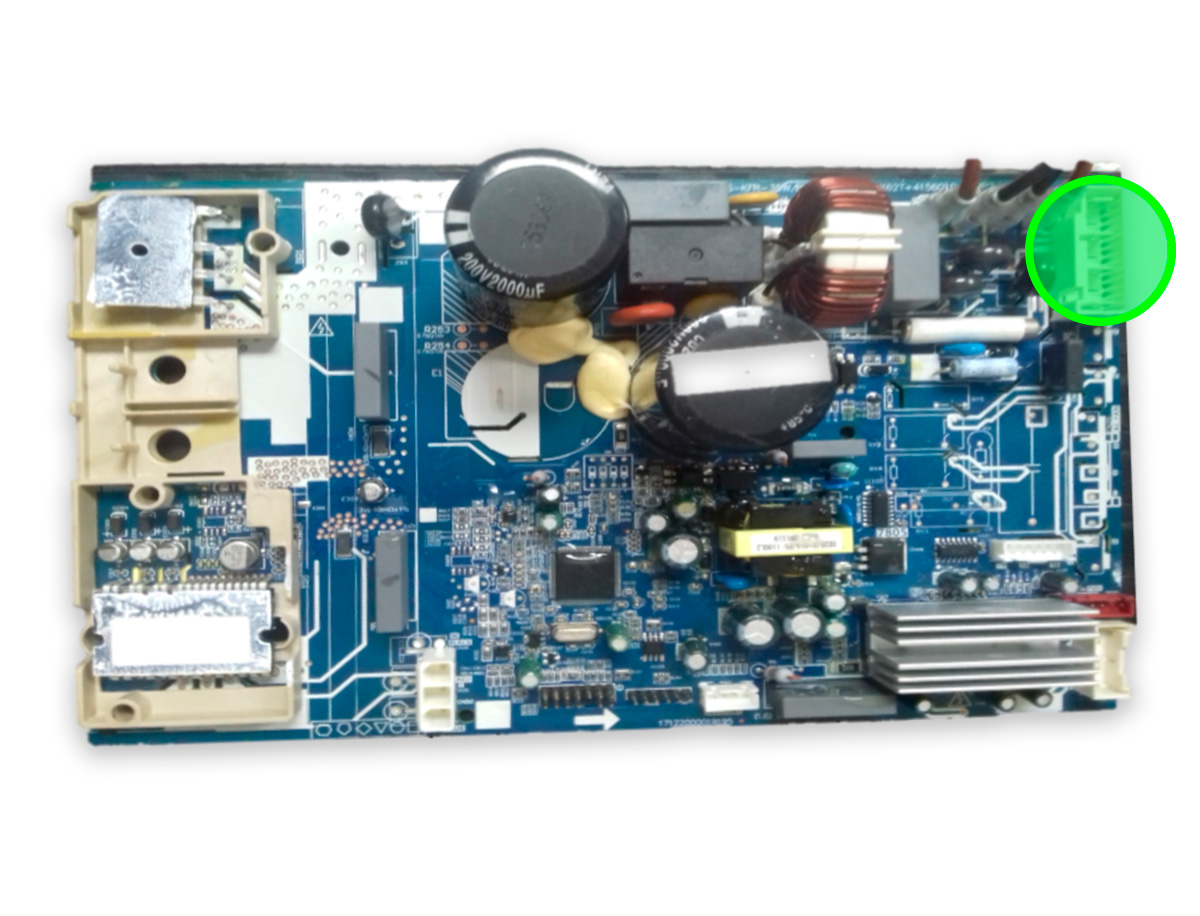

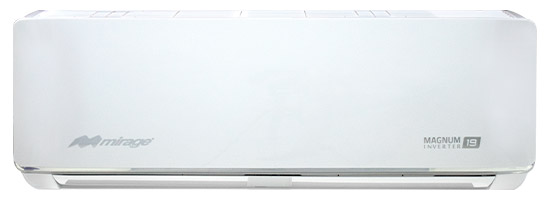

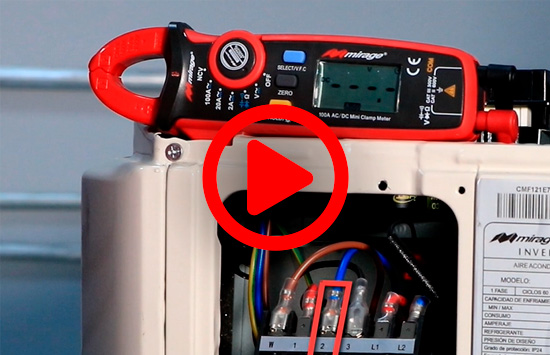

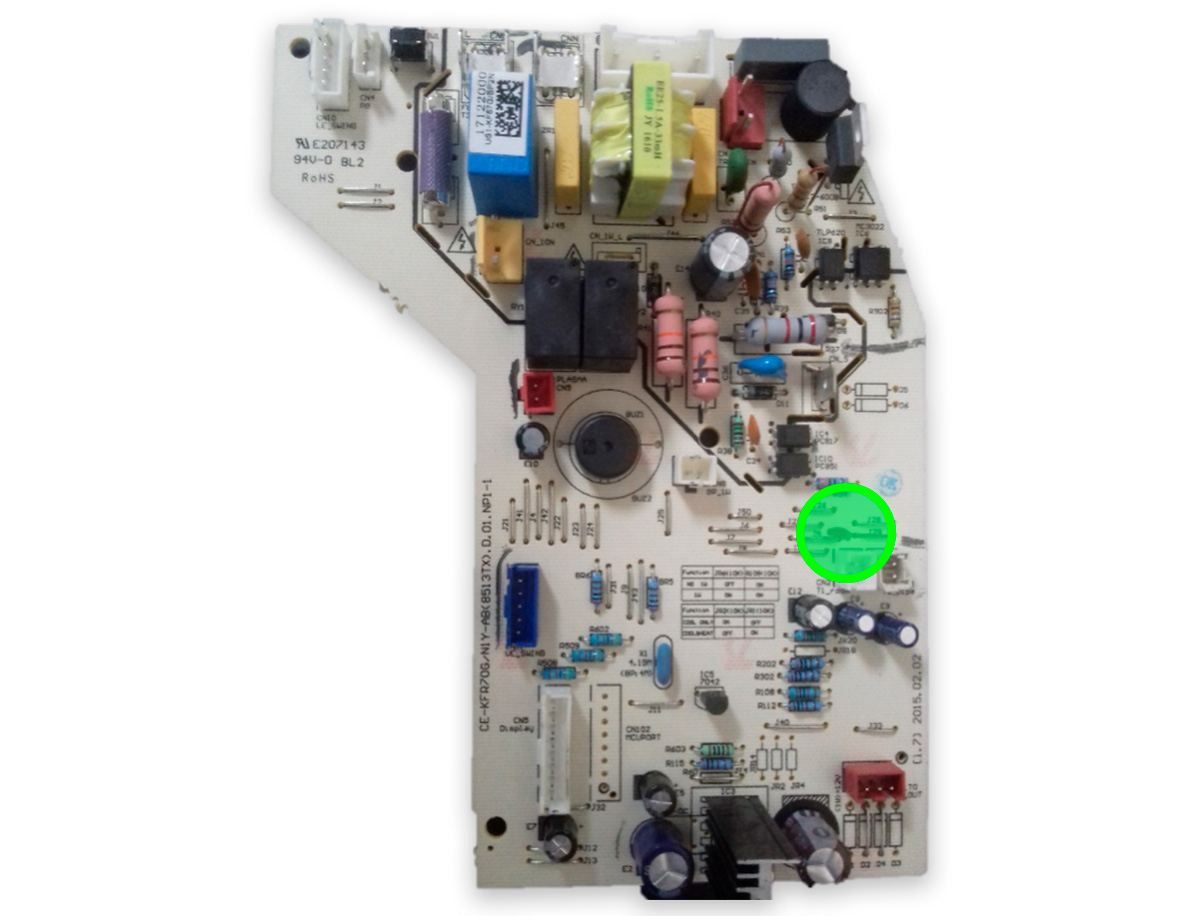

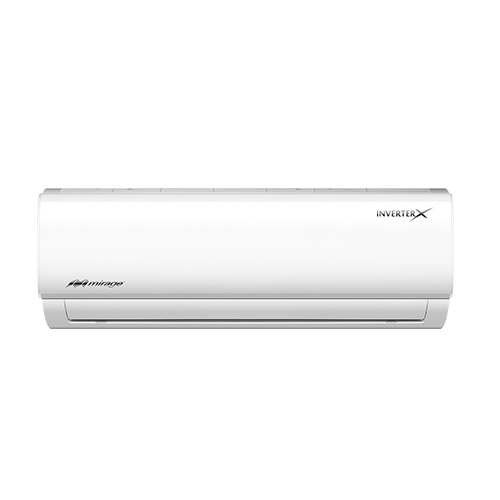

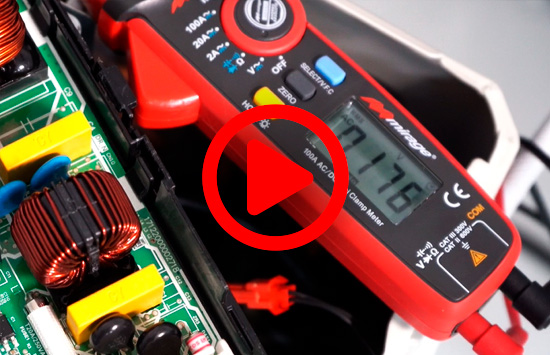

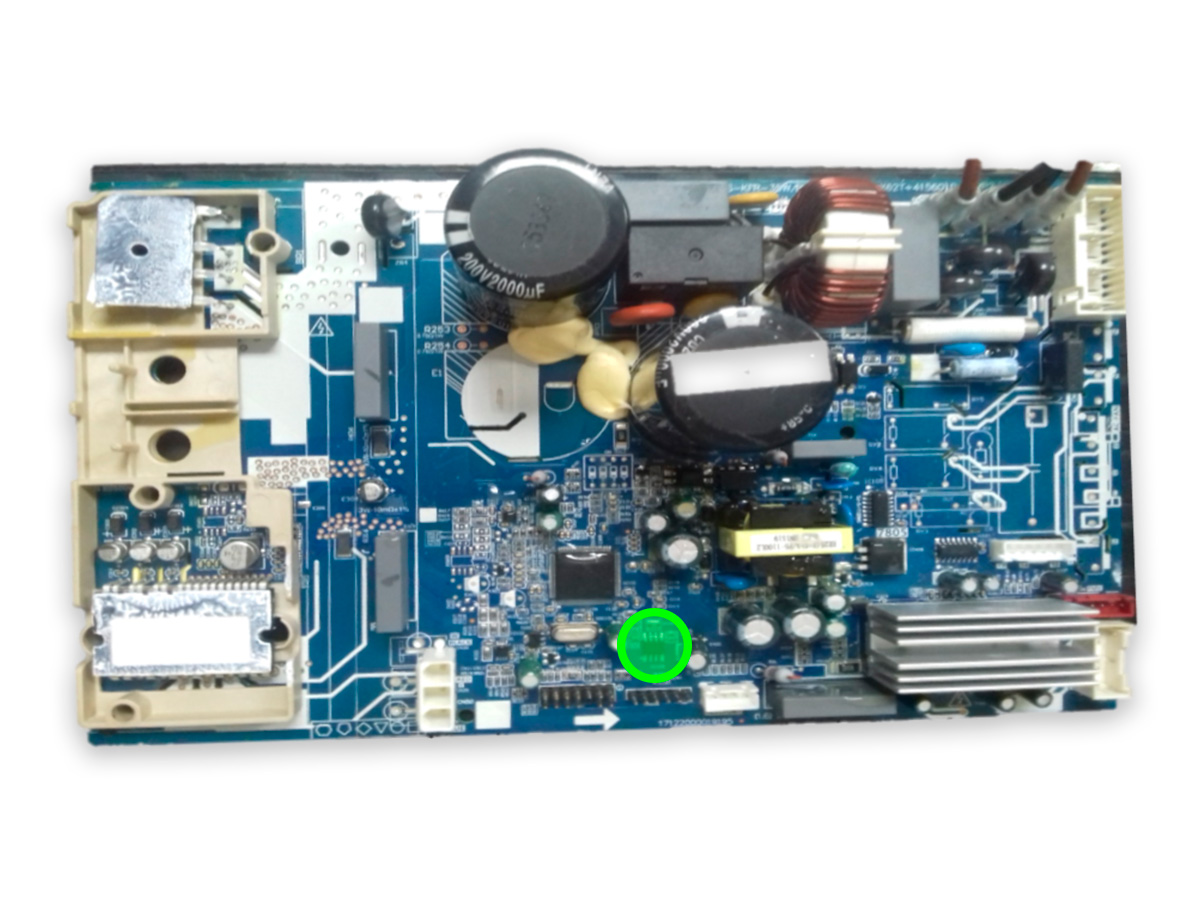

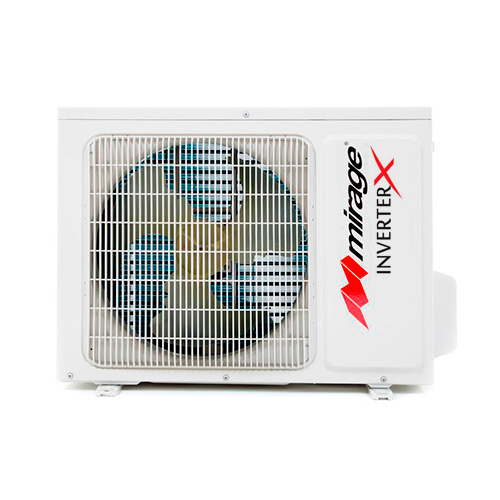

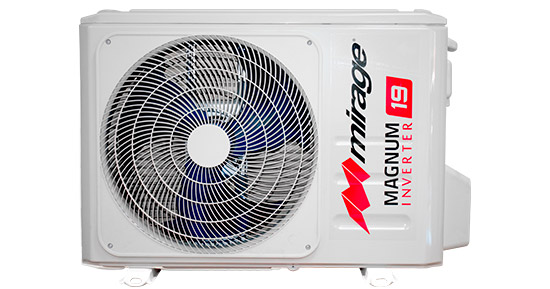

El equipo de aire acondicionado Magnum Inverter, representa uno de los productos más eficientes de la línea Mirage, por lo que se vuelve importante conocer las distintas opciones a considerar para poder solucionar eficientemente los problemas en su funcionamiento.
A continuación se describen los pasos a seguir para el procedimiento de verificación

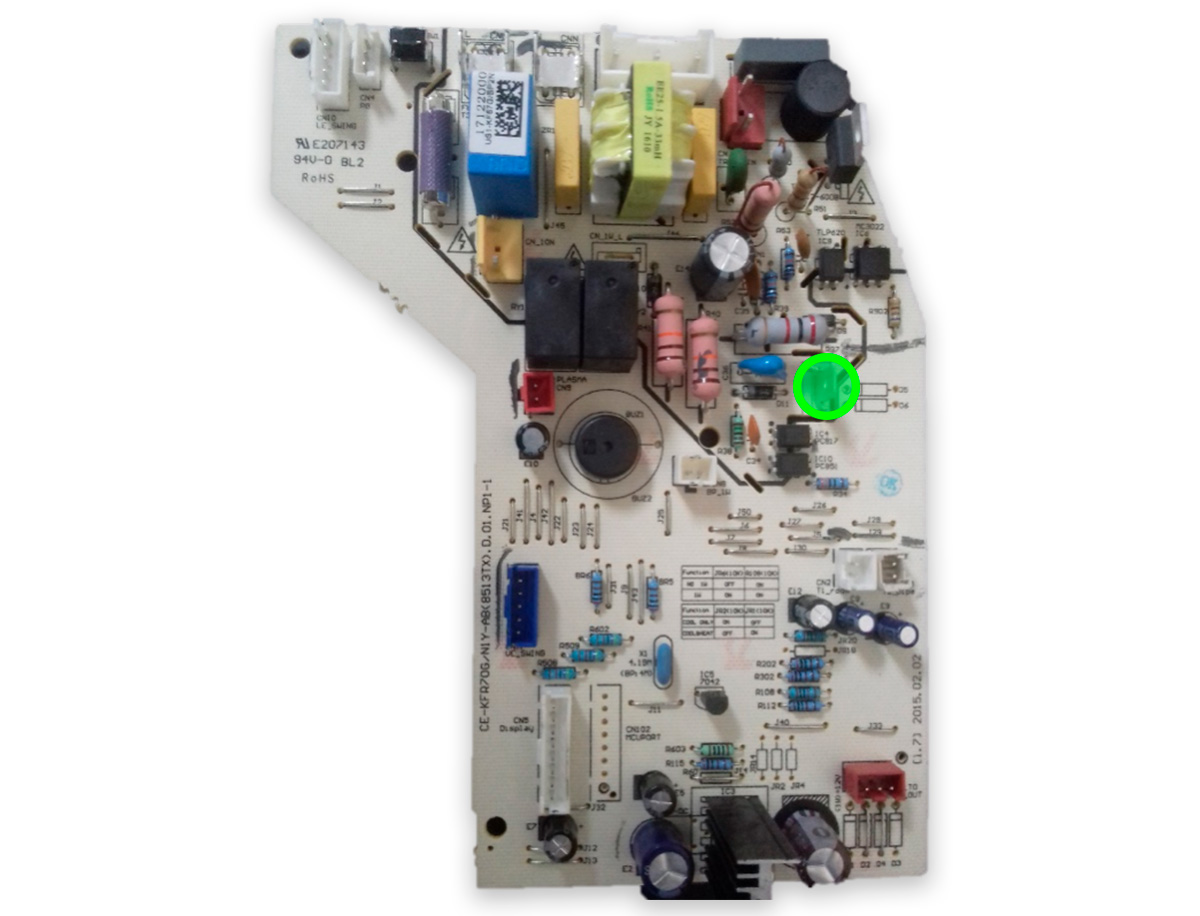

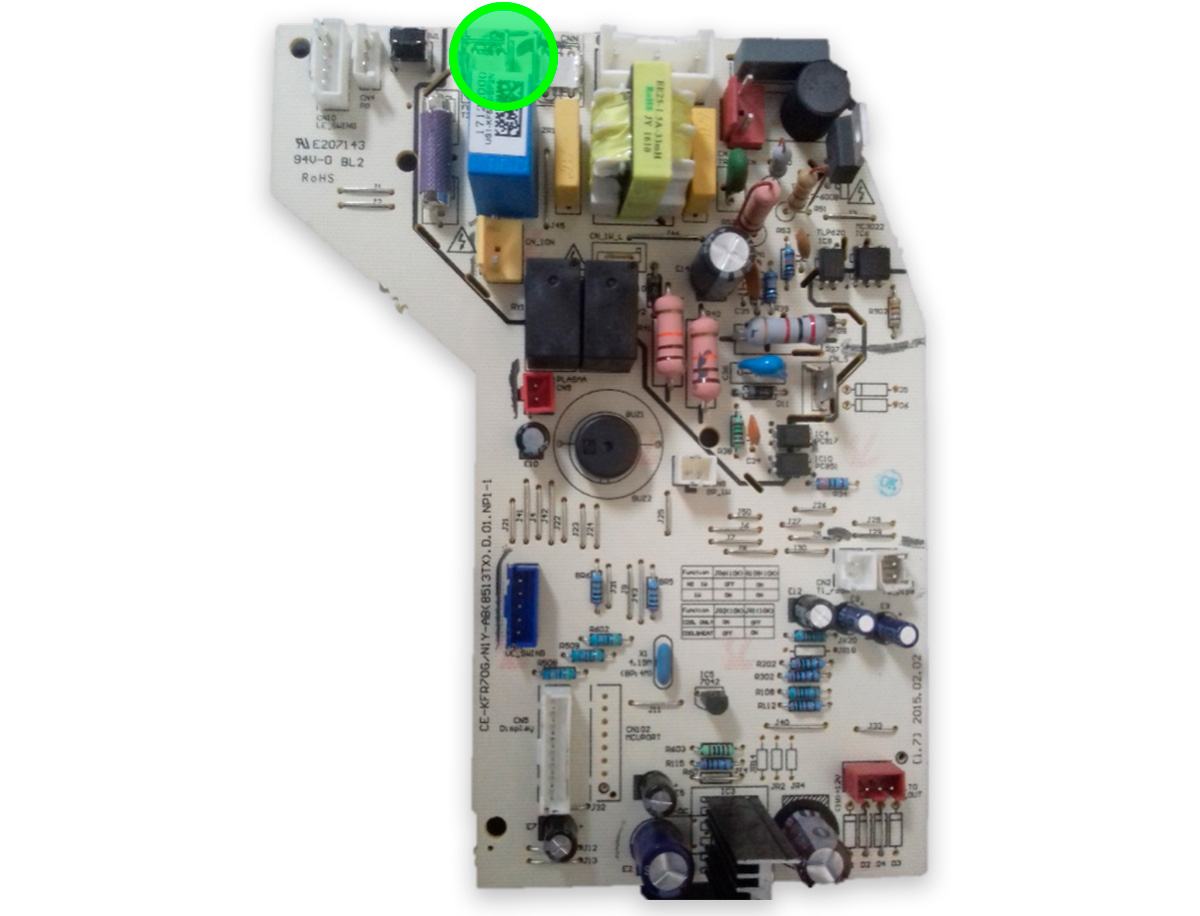

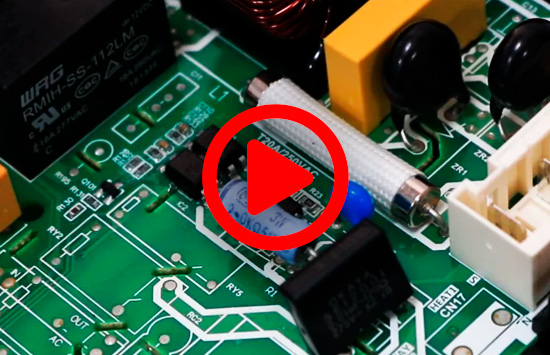

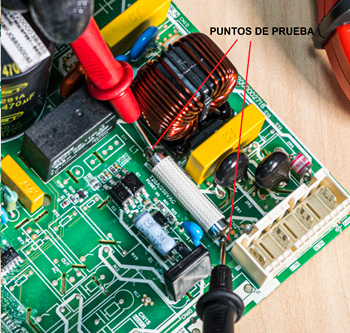

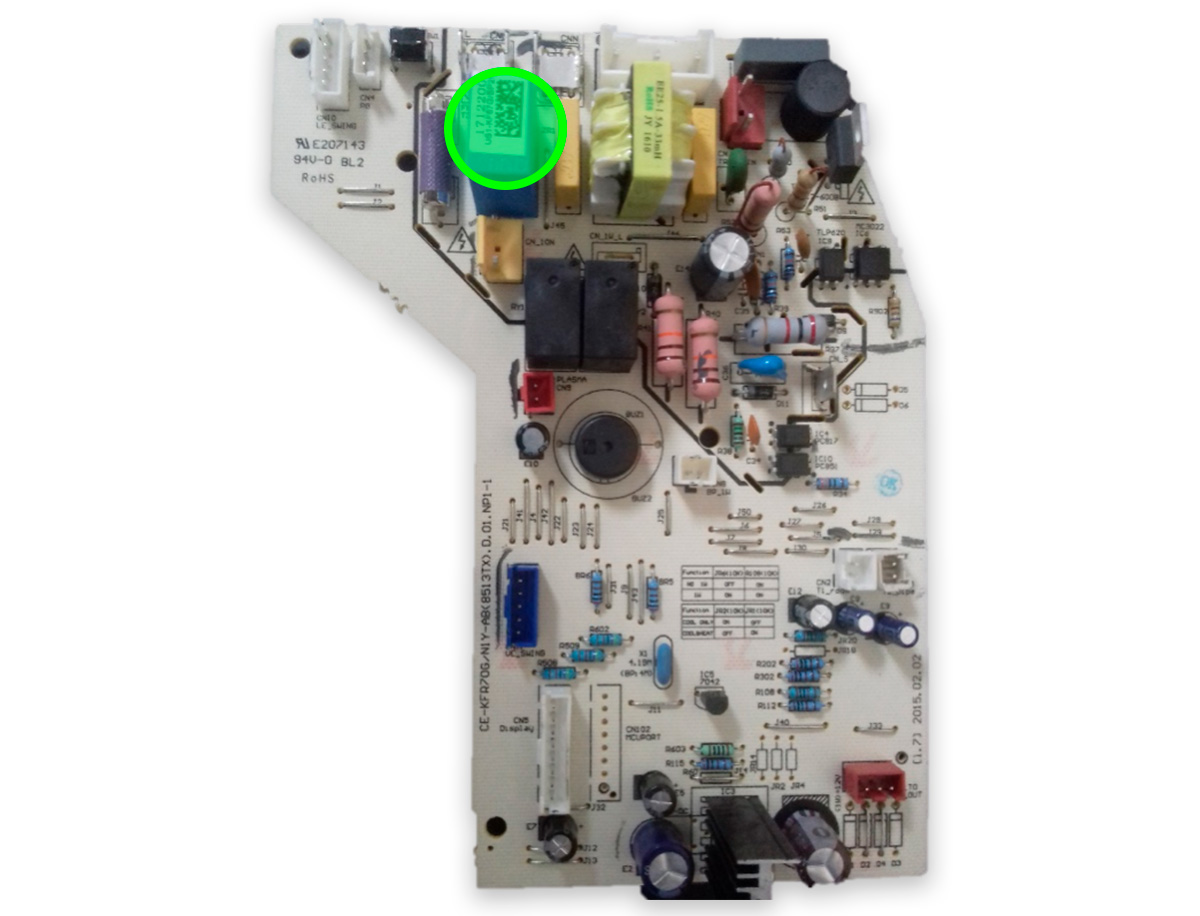

Esta prueba se realiza para verificar que el fusible se encuentra en circuito cerrado, en caso de tener alimentación en el bloque de conexión y la unidad no encienda.
Se configura el multímetro en modo de continuidad y colocamos las puntas sobre cada terminal del fusible, se debe escuchar el BEEP.

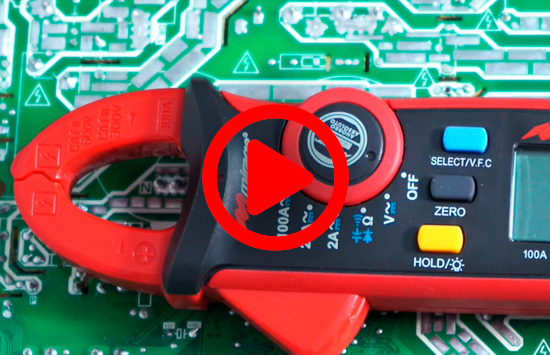

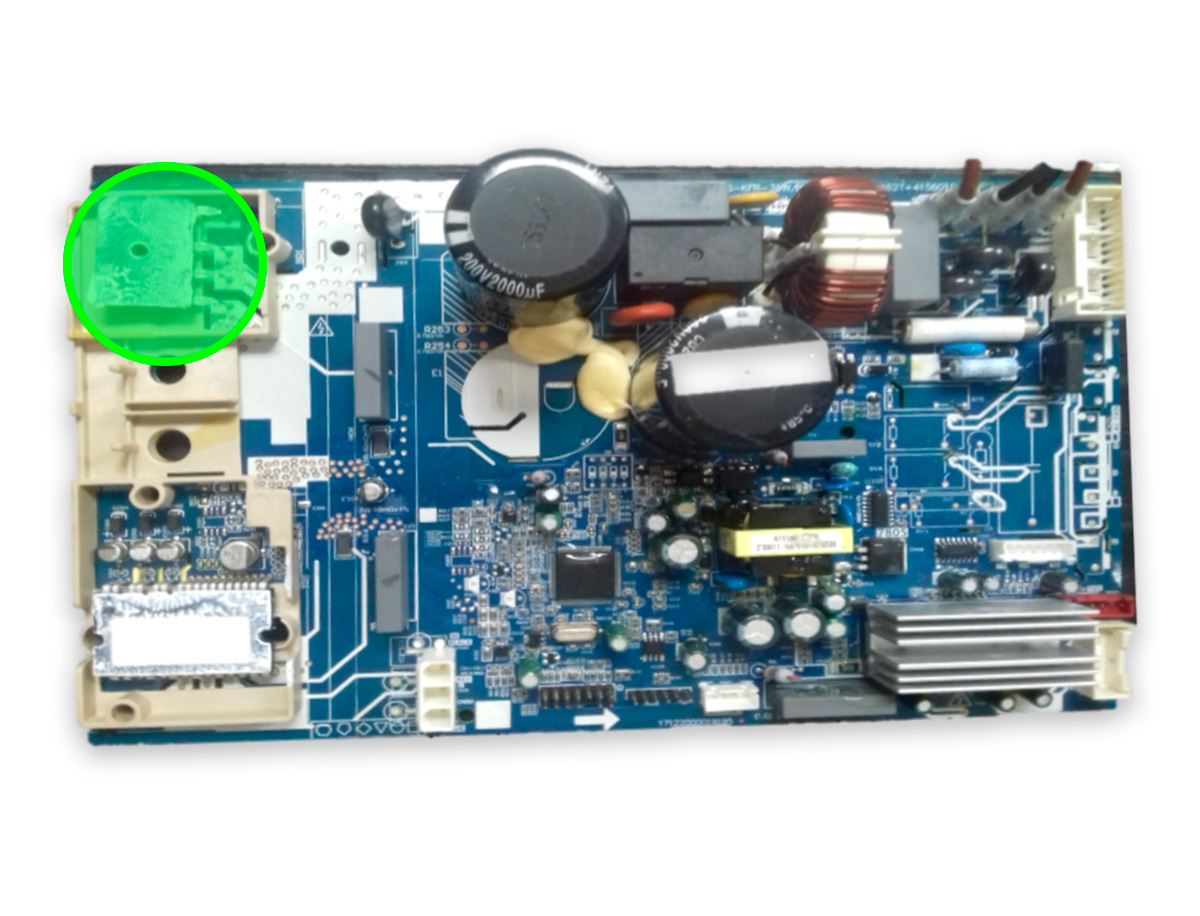

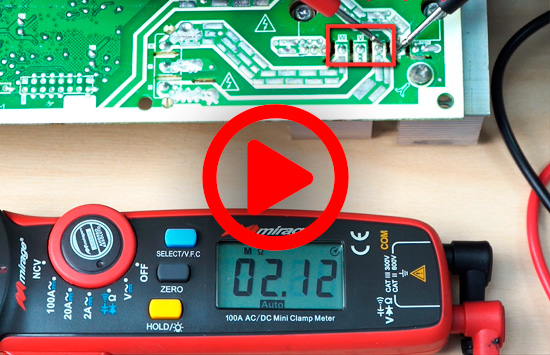

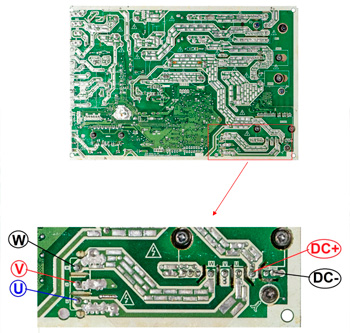

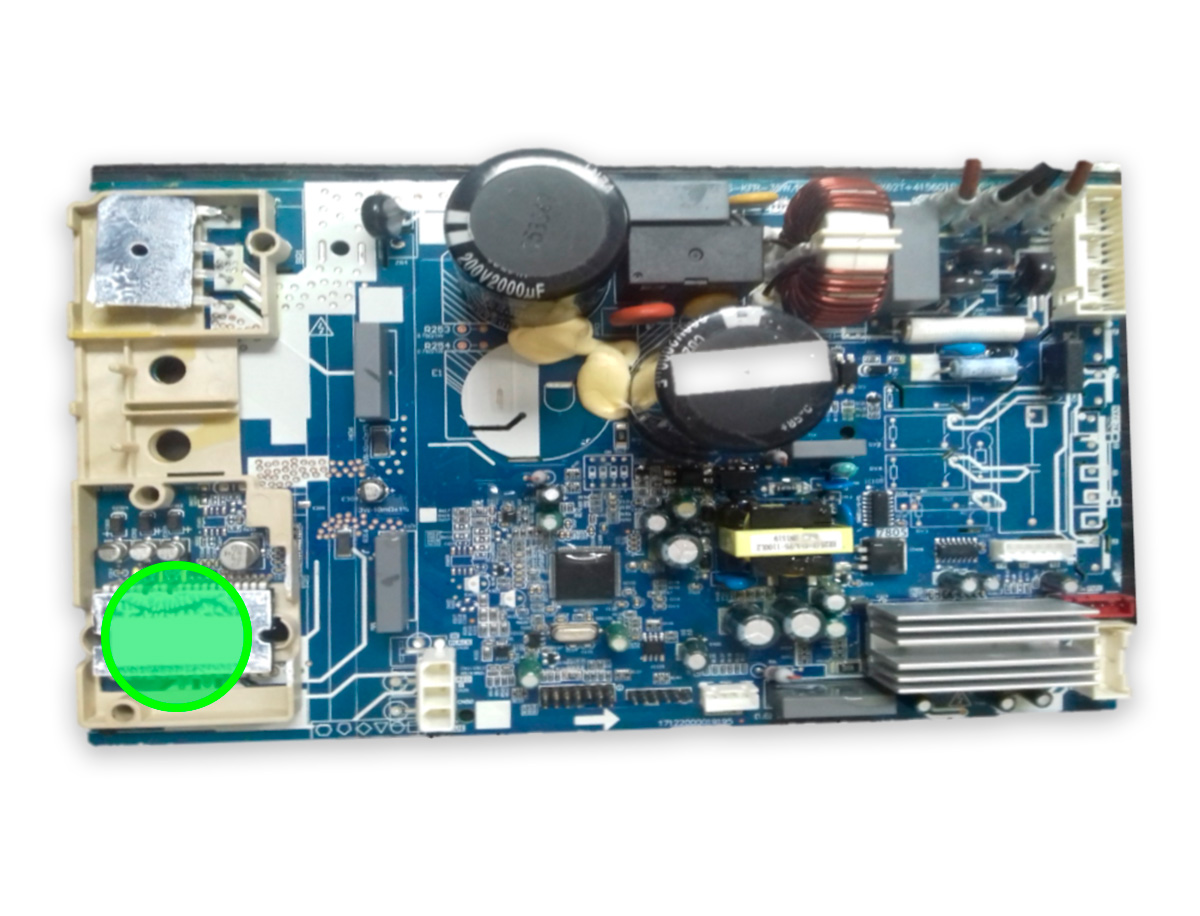

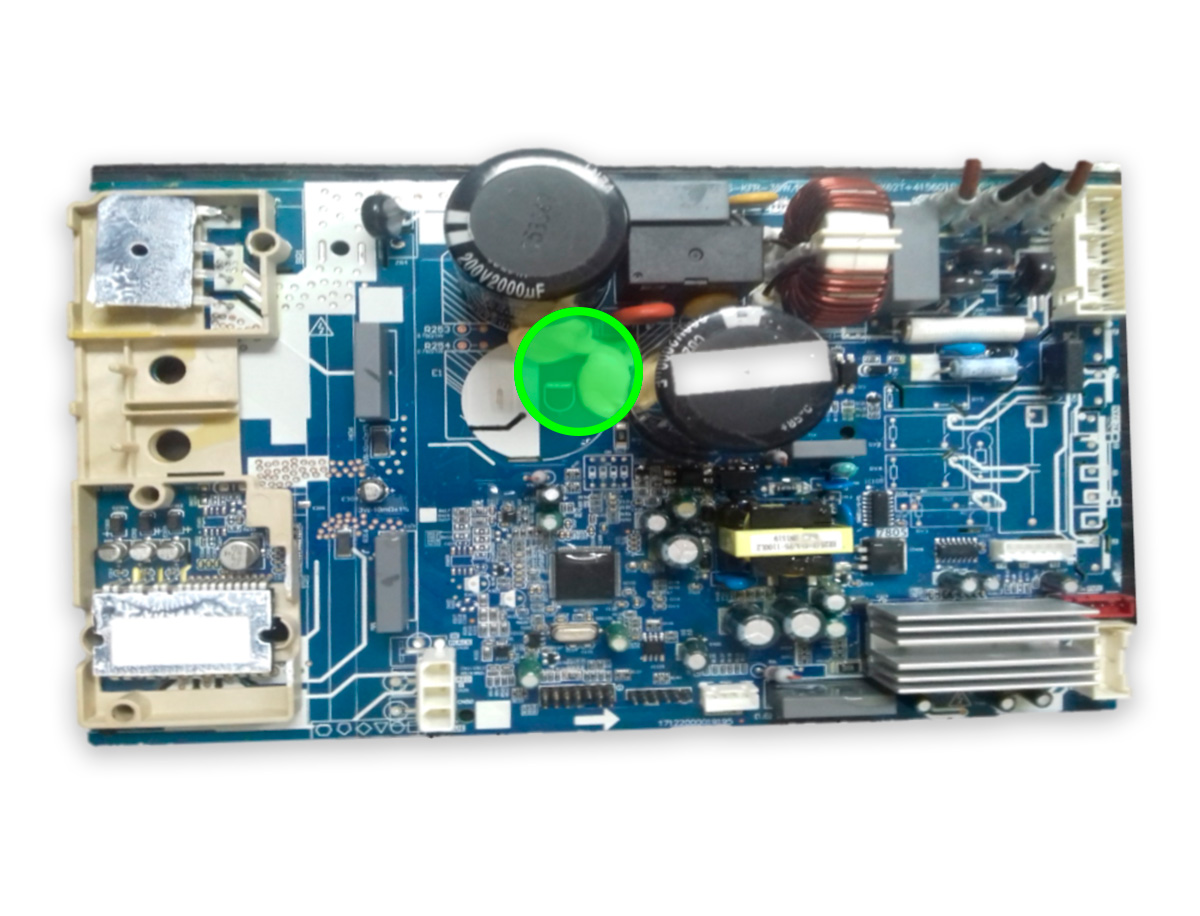

Esta prueba se realiza para verificar el funcionamiento del puente de diodos.
Con el multímetro configurado en medición de diodos se realizan 6 pruebas en total.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | Punta (-) DC+, Punta (+) U | Diodo 1, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 2 | Punta (-) DC+, Punta (+) V | Diodo 2, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 3 | Punta (-) DC+, Punta (+) W | Diodo 3, interno en módulo de potencia | Prueba de diodo0.3V; - 0.5V |
| 4 | Punta (+) DC+, Punta (-) U | Diodo 1, interno en módulo de potencia | Prueba de diodo OL |
| 5 | Punta (+) DC+, Punta (-) V | Diodo 2, interno en módulo de potencia | Prueba de diodo OL |
| 6 | Punta (+) DC+, Punta (-) W | Diodo 3, interno en módulo de potencia | Prueba de diodo OL |
NOTA: EL VALOR DEL RESULTADO VARIARA SEGÚN EL MODELO DEL MINI SPLIT.

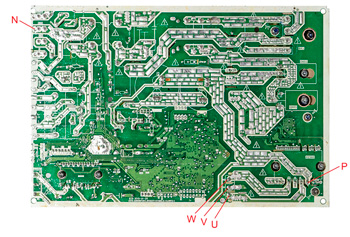

El resultado de la medición de P y N con U-V-W deben ser los mismos.
Configuramos el multímetro en resistencia.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | P con terminal U - V - W | Resistencia Mega Ohms | RPU = RPV= RPW |
| 2 | N con terminal U - V - W | Resistencia Mega Ohms | RNU = RNV= RNW |

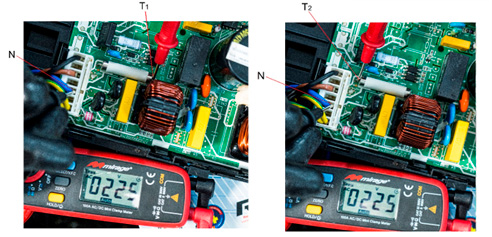

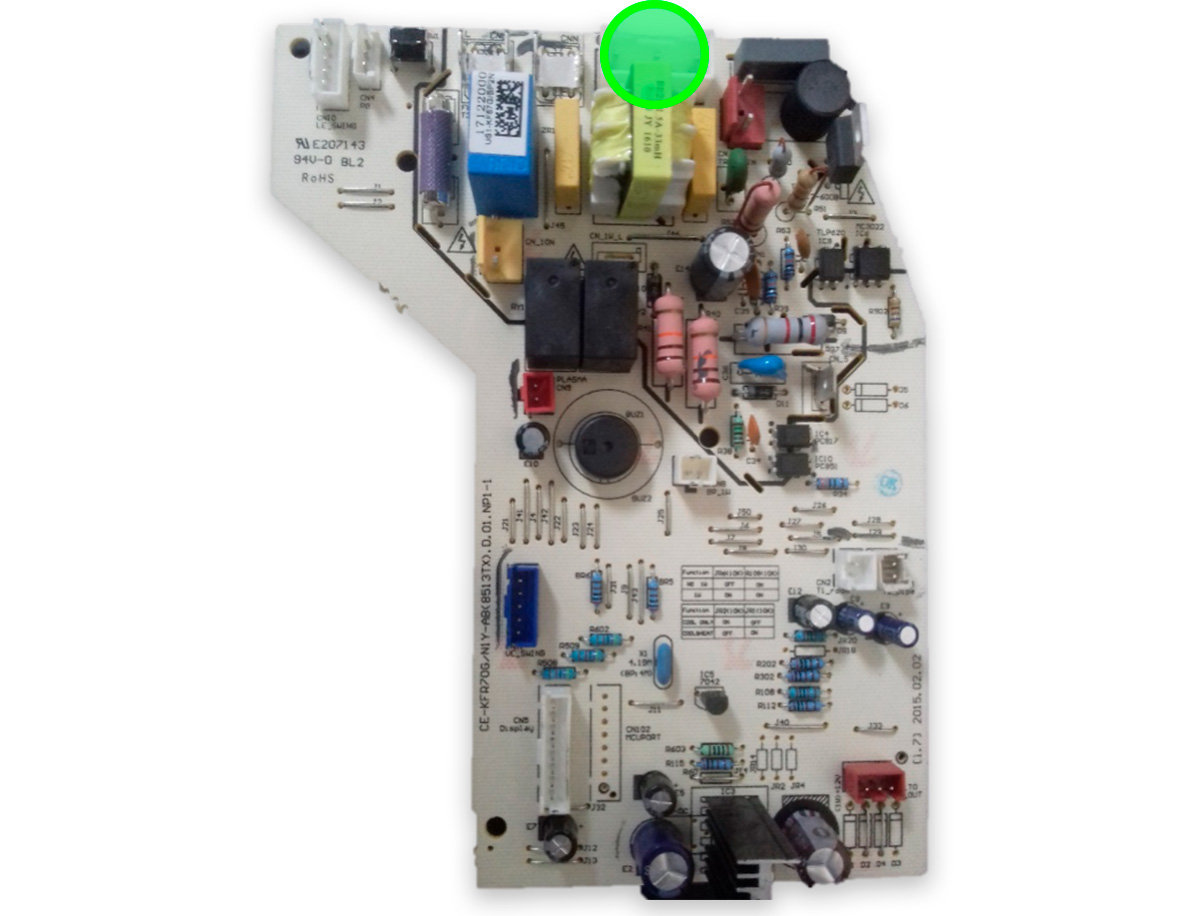

En esta prueba verificaremos el voltaje de entrada a la tarjeta antes y después del fusible, el resultado debe ser 220-240 VAC en ambas pruebas.
Configuramos el multímetro en medición de VAC.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | N con T1 de fusible | Alimentación eléctrica | 220-240 Vac |
| 2 | N con T2 de fusible | Alimentación después de fusible | 220-240 Vac |

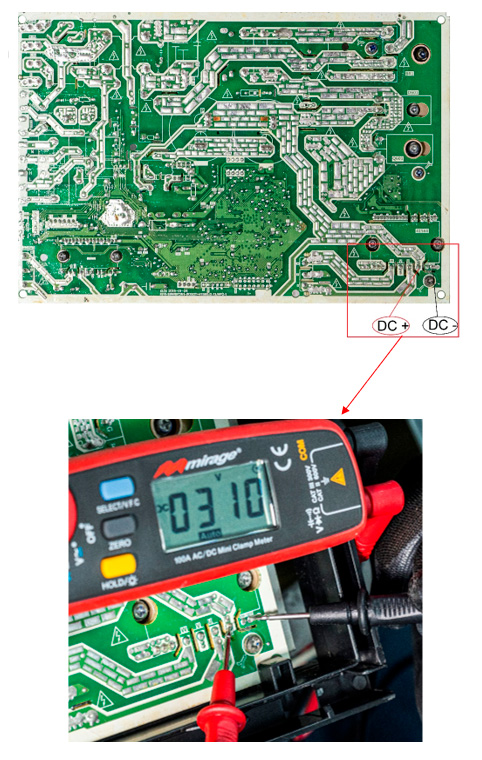

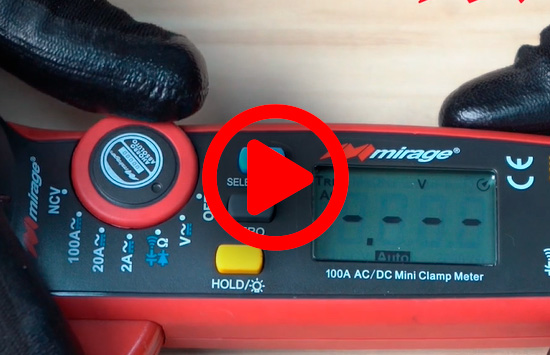

Esta prueba es para verificar el voltaje directo en la tarjeta electrónica, antes de pasar al módulo de potencia inteligente, el resultado debe ser 308-380 VCD.
Resultados:
| Test No. | Puntos de prueba | Elemento de prueba | Resultado de prueba |
|---|---|---|---|
| 1 | DC+, DC- | Voltaje corriente directa | 308-380 Vcd |

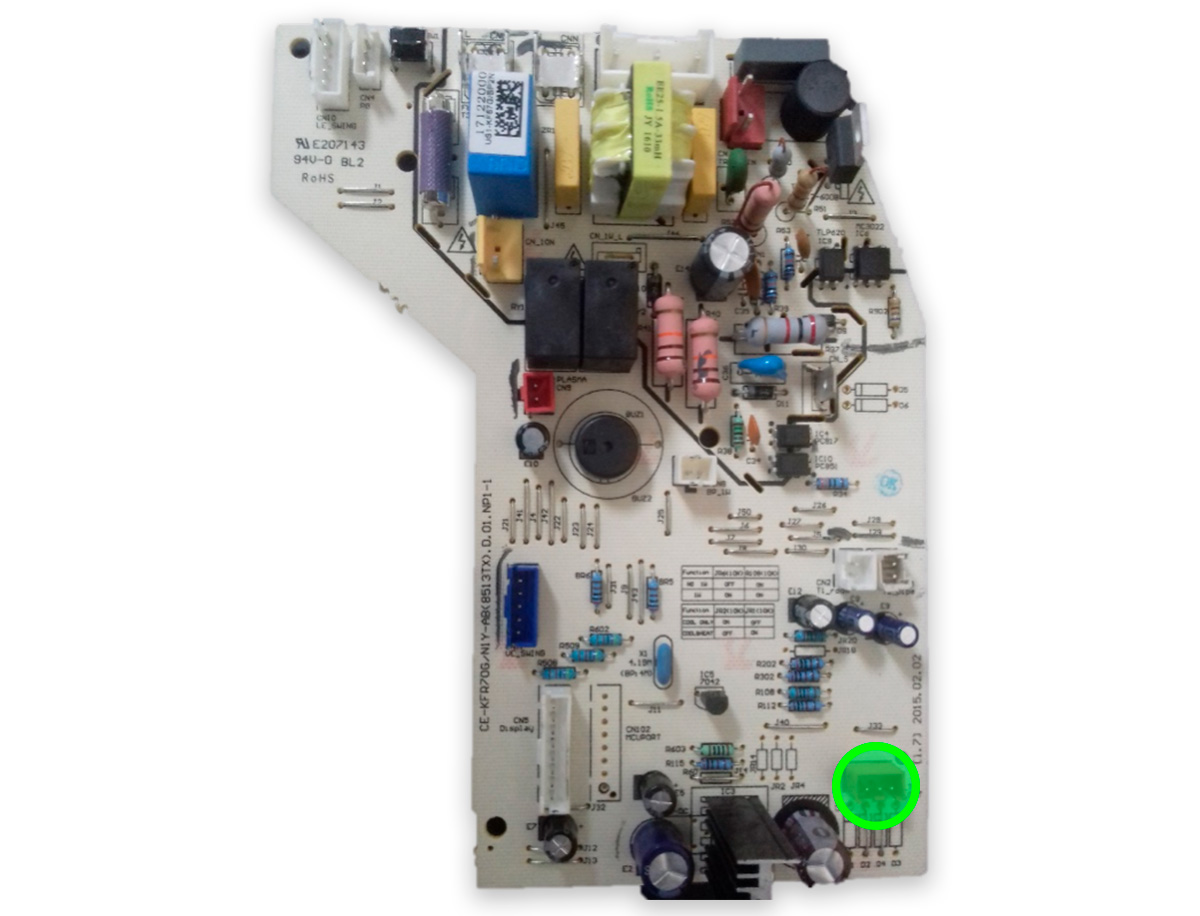

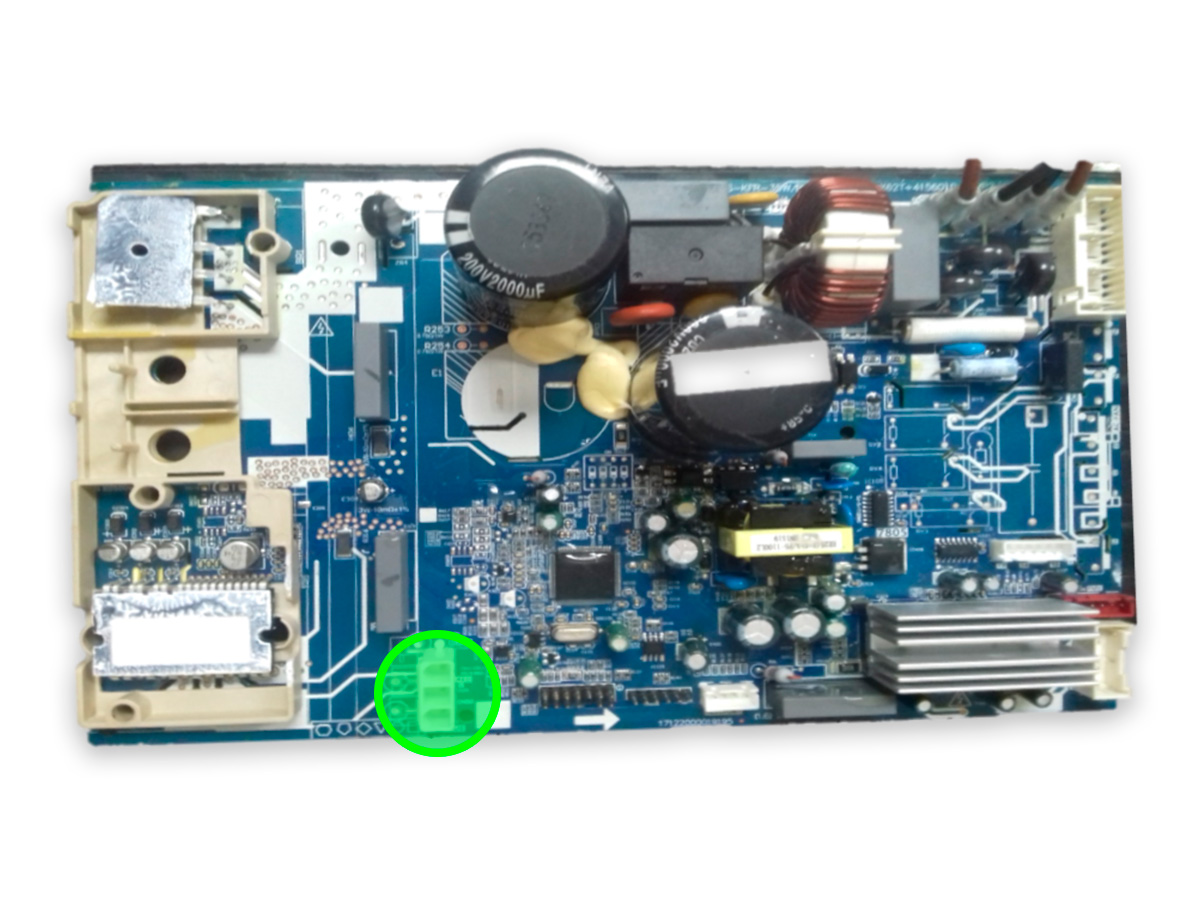

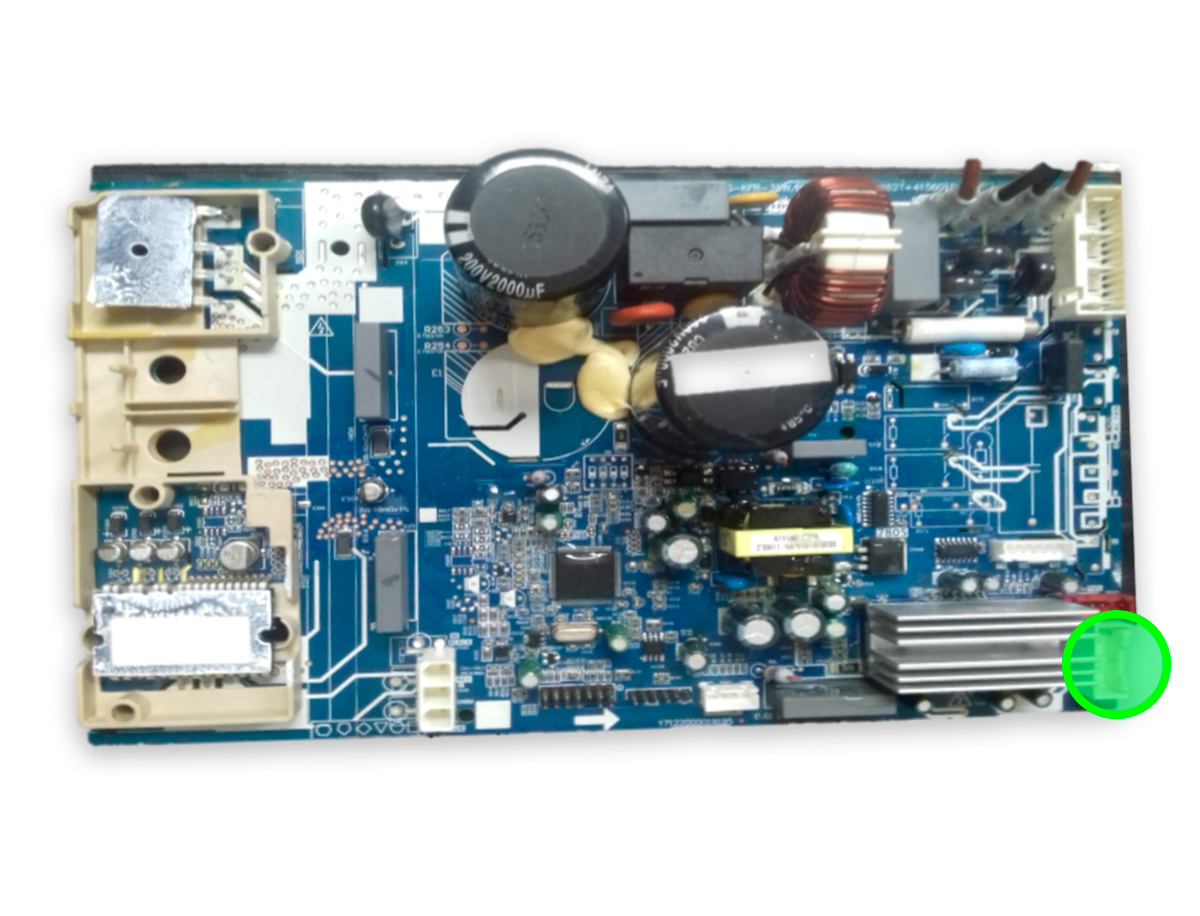

Esta prueba se realiza para verificar que exista una comunicación eficiente entre las tarjetas electrónicas de la unidad interior y la unidad exterior.
La lectura en el multímetro debe ser un valor oscilante entre negativo (-) y positivo (+) de corriente directa.

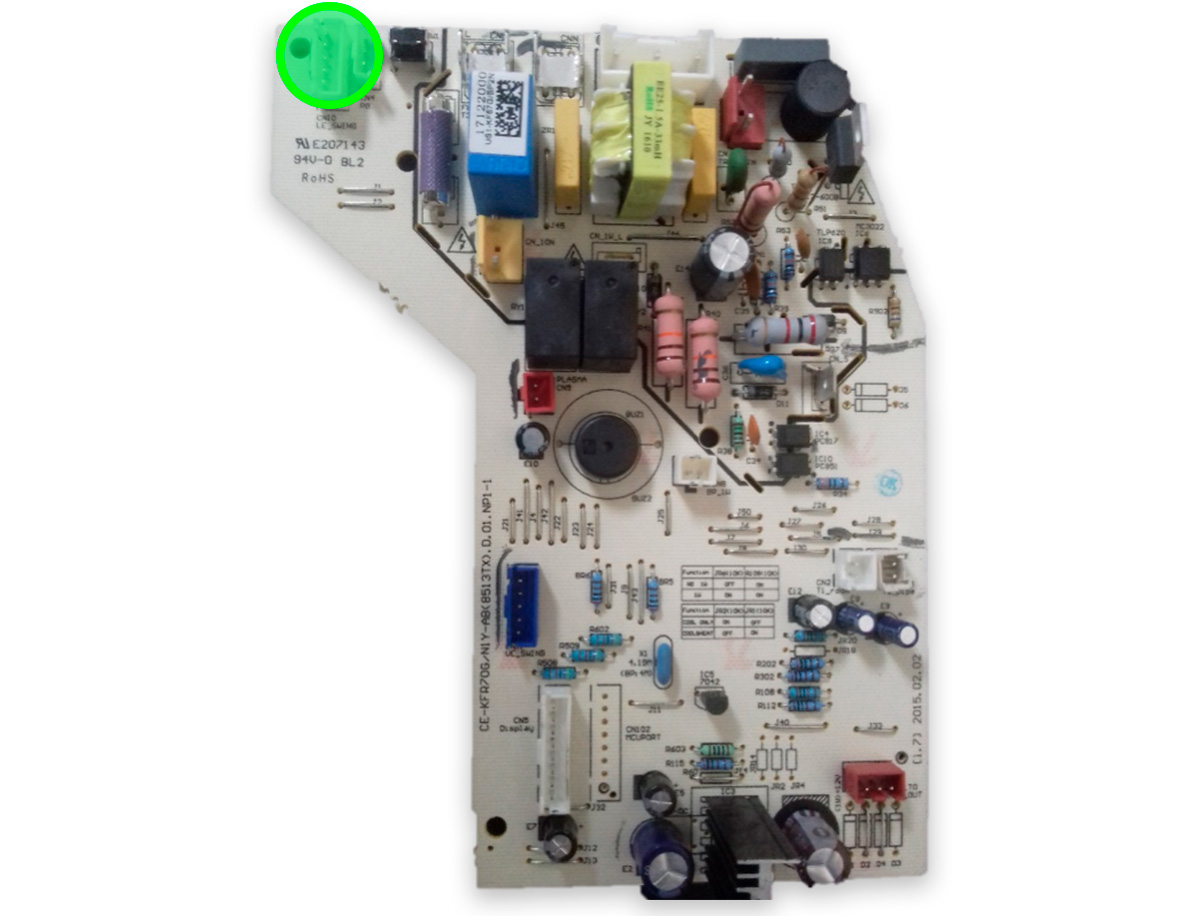

Sensor de temperatura ambiente
Verifica la temperatura de retorno del aire y manda señal de paro al compresor.

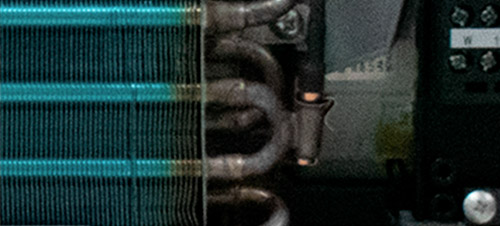

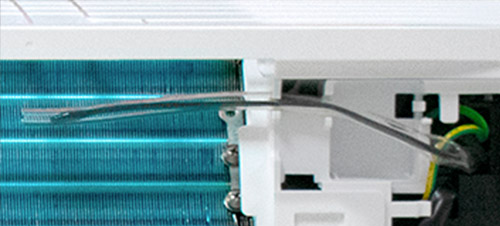

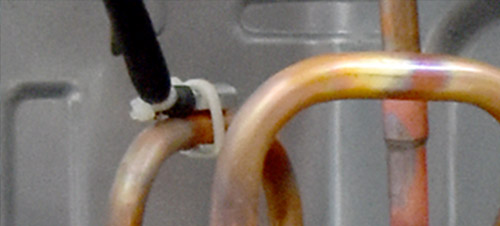

Sensor de pozo
Verifica la temperatura en el tubo del refrigerante y así detectar baja presión.
En equipos frio/calor se encarga de regular el motor en el ciclo de calefacción.

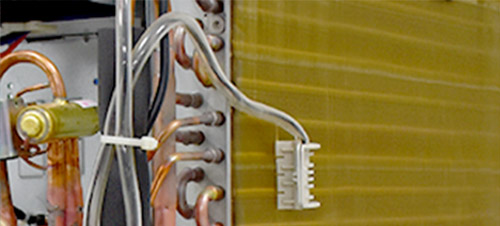

Sensor de ambiente de condensador
Verifica la temperatura ambiente de condensación y controla el funcionamiento del motor condensador.

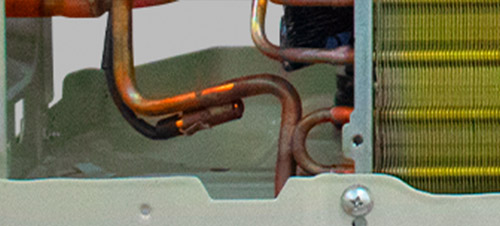

Sensor para descarga compresor
Verifica la temperatura de descarga del compresor para así protegerlo en caso de alta presión y cortar el suministro eléctrico.
Sensor para descarga condensador
Verifica la temperatura del refrigerante al salir del condensador, en los equipos INVERTER interactúa con la tarjeta del condensador para regular el funcionamiento del compresor y motor del condensador.
Ejercicio de conocimiento
Basándote en la información revisada en éste tema, responde correctamente la pregunta que se muestra a continuación.
